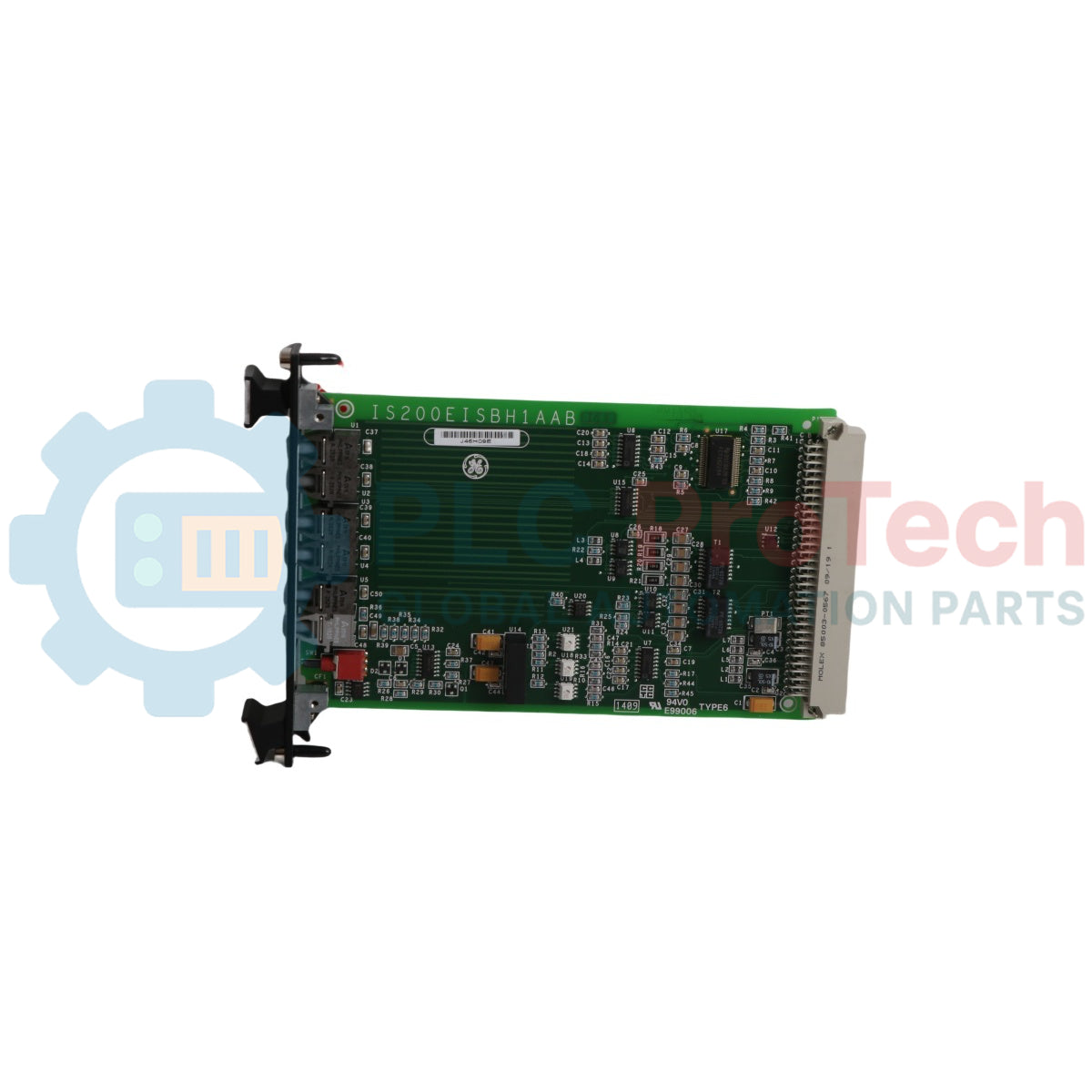

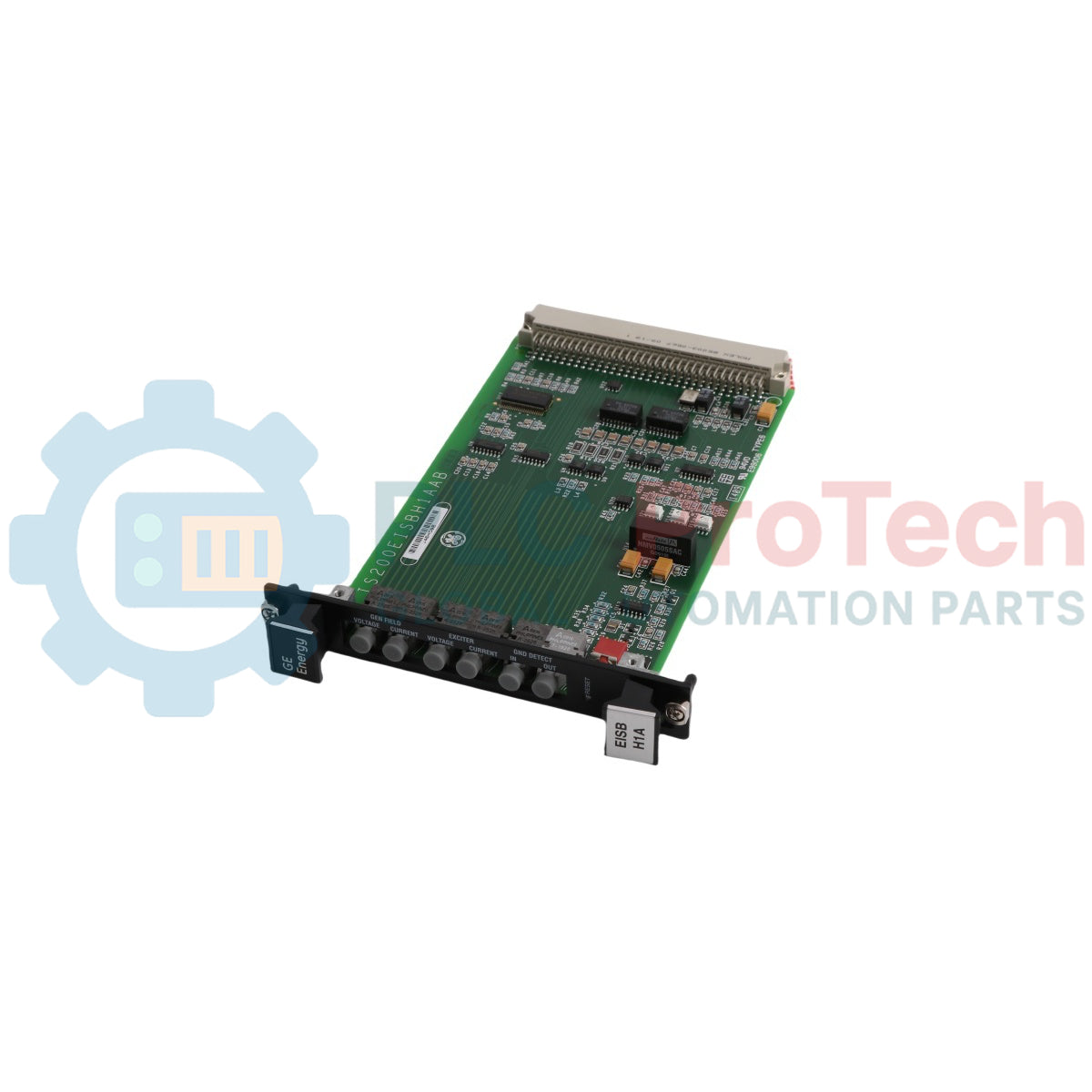

Scheda bus In-Synch per eccitazione EX2100 GE IS200EISBH1A

Descrizione

IS200EISBH1A funge da collegamento dedicato per la comunicazione e la sincronizzazione hardware all'interno del circuito dell'Excitation Control System EX2100, che opera insieme all'architettura di controllo delle turbine Mark VI. Questo gruppo di circuiti stampati specializzato gestisce il coordinamento del bus dati ad alta velocità necessario per allineare i regolatori di tensione e i driver dinamici dei ponti con le reti elettriche operative.

La funzione principale di IS200EISBH1A consiste nel facilitare la comunicazione di controllo deterministica tra il processore centrale digitale e i sottocomponenti di conversione dell'energia. Collegando variabili diagnostiche, angoli di tensione e parametri di fase attraverso la rete dedicata del bus di sincronizzazione dell'eccitazione, il modulo consente ai meccanismi di regolazione automatica di reagire immediatamente alle variazioni senza compromettere la stabilità operativa. Mappa con precisione i parametri interni in registri accessibili, monitorando le deviazioni della temporizzazione di linea e i segnali dei relè per mantenere limiti di generazione sicuri. Progettata per essere inserita nella posizione prevista all'interno degli armadi di controllo standard, questa scheda offre una solida piattaforma fisica che evita il jitter di comunicazione durante le attività di generazione di energia elettrica ad alta potenza.

Caratteristiche

• Allineamento dell'interfaccia In-Synch-Bus: Fornisce una connessione bus sincrona a bassa latenza, progettata per le architetture di controllo dell'eccitazione EX2100 ad alta velocità.
• Elaborazione deterministica dei parametri: Trasmette frame di dati ad alto volume relativi a fase, tensione e tracciamento per adeguarsi con precisione alle regolazioni dinamiche del generatore.
• Interfacciamento del sistema di eccitazione: Si integra agevolmente nel circuito di elaborazione principale per comunicare gli stati della linea senza gravare sulle routine centrali di tracciamento della turbina.
• Design industriale a circuiti stampati: Sviluppata secondo rigorosi standard termici e strutturali per circuiti stampati, mantiene un allineamento ottimale all'interno degli involucri di controllo della rete elettrica.

Applicazioni

• Sincronizzazione dell'eccitazione del generatore: Installata negli armadi di controllo industriali per gestire i circuiti di tracciamento in tempo reale dell'eccitatore per i generatori di rete.
• Integrazione con turbine a vapore e a gas: Utilizzata nelle infrastrutture degli impianti che impiegano l'architettura di eccitazione EX2100 abbinata al sistema per turbine a vapore o a gas Mark VI.
• Controllo della distribuzione della rete elettrica: Distribuisce i parametri relativi all'orientamento sincrono di corrente e tensione attraverso i collegamenti di comunicazione locali per stabilizzare le linee di uscita elettrica.

Specifiche tecniche

Linee guida per l'installazione

• Isolamento dell'alimentazione operativa: Scollegare, bloccare e verificare la completa eliminazione di tutti i circuiti di controllo o di alimentazione principale che alimentano l'insieme dell'armadio prima di procedere alla sostituzione manuale della scheda.
• Controllo delle scariche elettrostatiche: I tecnici devono indossare per tutta la manipolazione fisica della scheda un braccialetto antistatico ESD completamente collegato a terra, per evitare il deterioramento dei componenti causato da cariche localizzate.
• Inserimento nella posizione prevista: Posizionare la scheda con precisione lungo le staffe di guida superiore e inferiore del pannello, spingendola delicatamente finché la presa multipolare posteriore non si innesta correttamente nel connettore del backplane del sistema.
• Verifica del fissaggio hardware: Serrare saldamente tutte le viti a testa zigrinata strutturali del pannello anteriore per ridurre al minimo la distorsione dei segnali dell'interfaccia causata dalle vibrazioni meccaniche localizzate delle apparecchiature dell'impianto.
