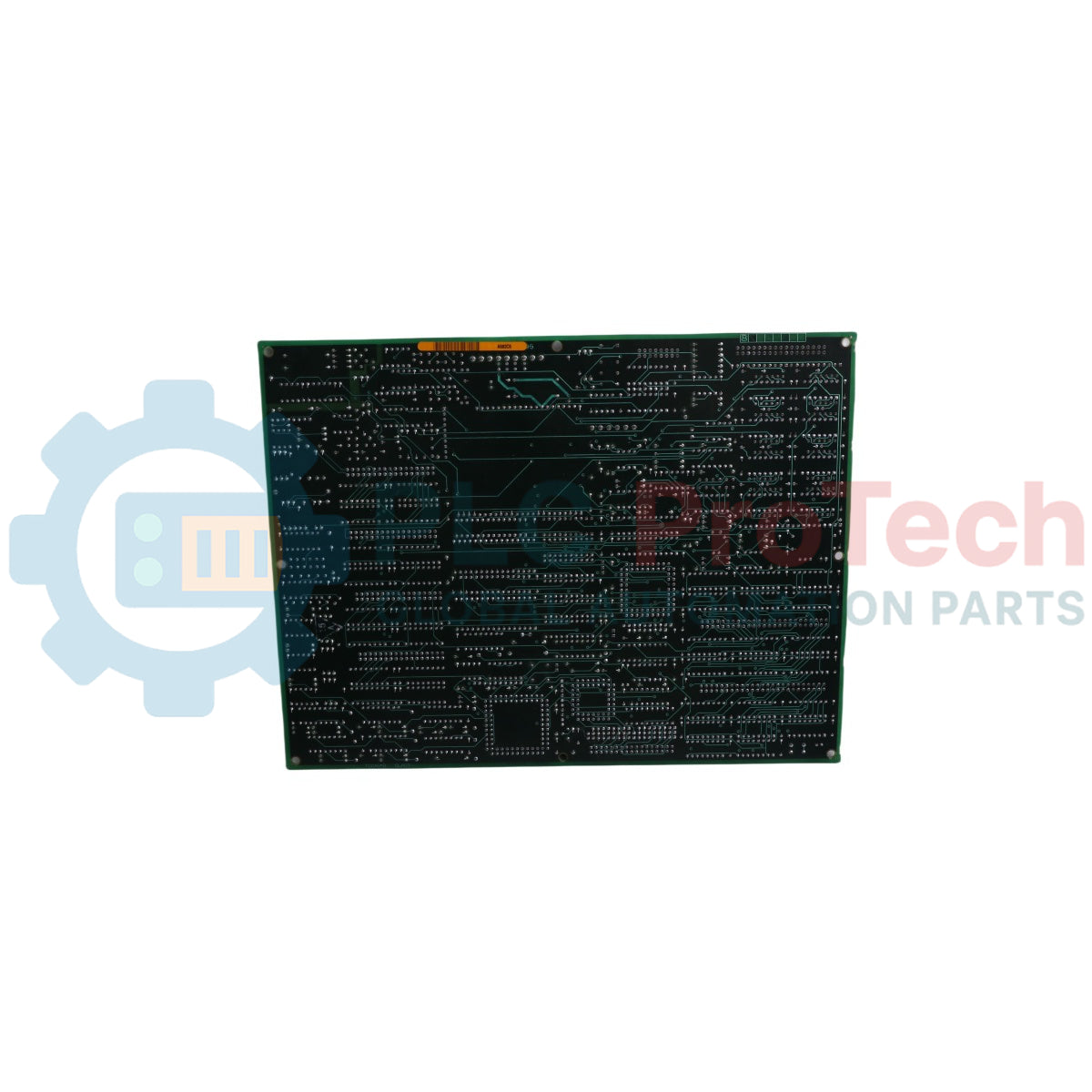

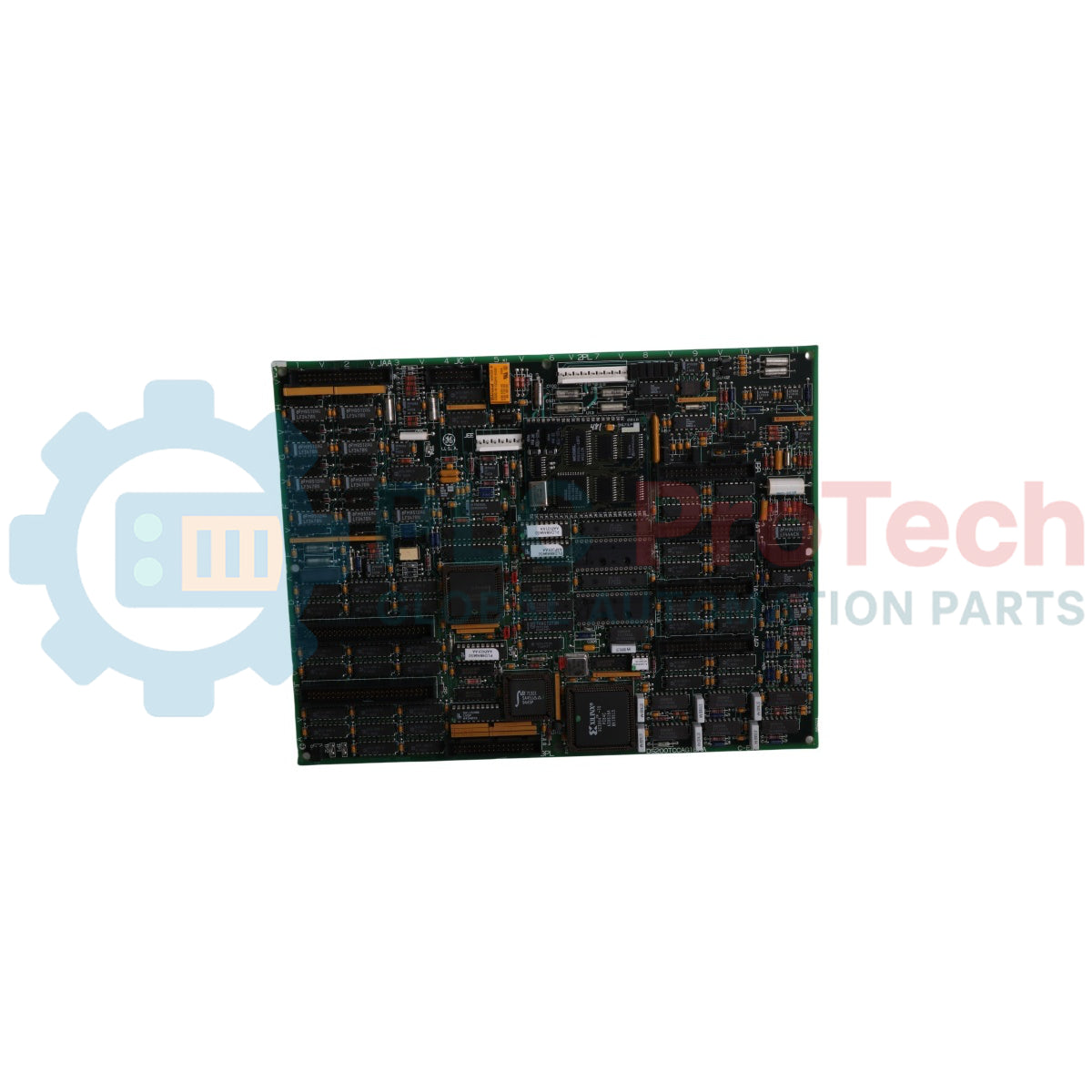

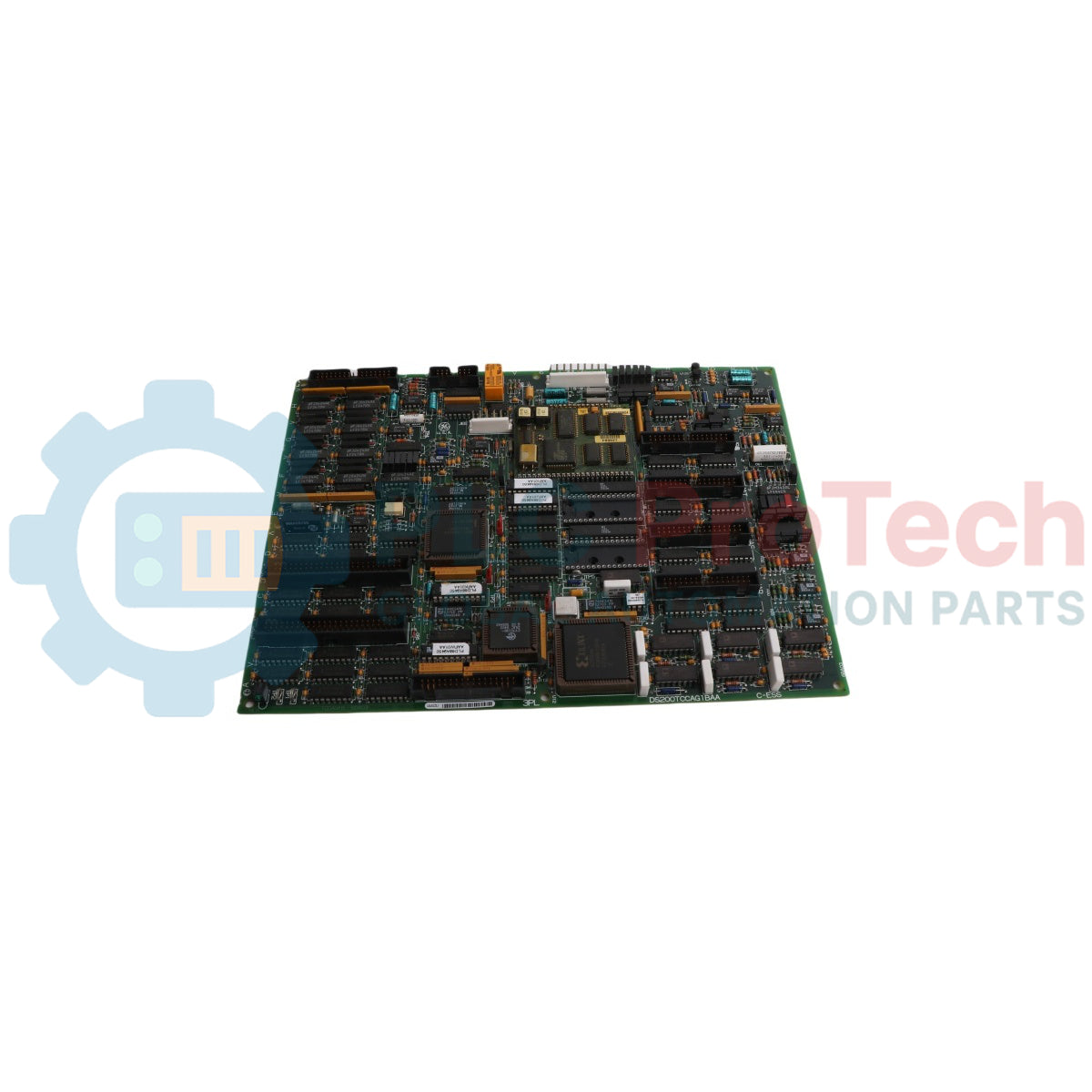

Scheda di I/O analogico comune TC2000 GE Mark V DS200TCCAG1BAA

Panoramica tecnica e impiego industriale

Il DS200TCCAG1BAA (DS200TCCAG1BAA) è uno strumento di elaborazione dei segnali analogici a livello core, sviluppato da General Electric per il sistema legacy di controllo delle turbine a gas e a vapore Mark V Speedtronic. Operando dal core di controllo centrale R5, questa scheda di interfaccia multistrato funge da nodo principale di aggregazione dei dati per la telemetria ad alta precisione, ridimensionando e condizionando gli ingressi grezzi di campo prima di trasferirli ai risolutori logici del sistema. Le aziende elettriche, le raffinerie petrolchimiche e gli impianti industriali con azionamenti meccanici pesanti impiegano il DS200TCCAG1BAA (DS200TCCAG1BAA) per monitorare profili termici delicati, circuiti di corrente multicanale e indicatori di stabilità meccanica rotazionale. Unificando i segnali di campo provenienti da più fonti in un'unica struttura bus standardizzata, la scheda garantisce un comportamento prevedibile del regolatore, protegge le turbine rotanti pesanti da oscillazioni improvvise o fatica termica e riduce al minimo i tempi di inattività operativa non pianificati negli impianti industriali pesanti.

Circuiteria architetturale e mappatura dei segnali

L'ingegneria strutturale della scheda DS200TCCAG1BAA integra una logica discreta di microelaborazione con sottocircuiti di acquisizione multifunzionali.

• Logica integrata del microcontrollore: Dispone di un processore Intel 80196 integrato che esegue algoritmi indipendenti di condizionamento del segnale, ridimensionando localmente i dati grezzi di campo mediante istruzioni salvate in moduli PROM (memoria programmabile di sola lettura) cancellabili e montati su zoccolo.

• Infrastruttura per il monitoraggio termico: Integra circuiti dedicati di eccitazione RTD e calcoli di compensazione della giunzione fredda. Monitora le variazioni della resistenza degli RTD attraverso i connettori JCC e JDD, traducendo al contempo i segnali delle termocoppie tramite l'interfaccia della morsettiera TBQA.

• Gestione dinamica dei circuiti di corrente: Utilizza resistori di carico integrati sul percorso del connettore JBB per convertire le correnti in ingresso dei trasduttori da 4-20 mA in livelli di tensione leggibili, fornendo contemporaneamente uscite di corrente regolate da 4-20 mA tramite il connettore JAA per pilotare strumenti remoti.

• Telemetria dell'albero della turbina: Ospita sottosistemi specializzati di monitoraggio dell'albero che rilevano continuamente il potenziale elettrico e la corrente di dispersione sull'albero della turbina, fornendo dati essenziali sul degrado dell'isolamento al motore I/O centrale tramite il bus 3PL.

Parametri hardware e indici operativi

FAQ sulla diagnostica tecnica

Quali sono le funzioni principali dei ponticelli hardware integrati J1, JP2 e JP3?

Il ponticello J1 controlla lo stato operativo della porta di programmazione seriale locale RS232. Il ponticello JP2 disabilita l'oscillatore dell'orologio integrato sulla scheda, necessario durante le procedure di benchmark a livello di scheda e i test al banco. Il ponticello JP3 è un collegamento dedicato ai test di fabbrica e deve rimanere nella posizione predefinita di fabbrica durante il normale funzionamento della turbina.

In che modo l'interfaccia fisica della postazione dell'operatore è collegata ai circuiti di elaborazione di questa scheda?

L'interfaccia operatore (designata come ) si collega alla scheda DS200TCCAG1BAA tramite la scheda terminale intermedia CTBA. La scheda CTBA serve da ancoraggio per i collegamenti dei segnali a 4-20 mA, collegandosi alla scheda TCCA tramite le intestazioni di uscita JAA e di ingresso JBB, per consentire un flusso continuo dei dati visualizzati sullo schermo HMI.

In che modo la scheda TCCA concilia le diverse curve di risposta termica per le varie configurazioni di termocoppie o RTD?

La scheda si basa su costanti di configurazione degli I/O gestite dal software, anziché su regolazioni fisse dei componenti. I tecnici sul campo inseriscono coefficienti specifici dei sensori e tipi di curva nell'Editor di configurazione degli I/O sul terminale HMI. Il microcontrollore 80196 interno legge questi registri di costanti per regolare i propri algoritmi di elaborazione per ciascun canale.

Protocollo di ingegneria sul campo e manutenzione

• Trasferimento dei PROM del firmware e precauzioni elettrostatiche:

  Per garantire la corretta compatibilità software quando si installa una scheda sostitutiva, è necessario trasferire i moduli PROM originali dalla scheda guasta all'unità sostitutiva. Utilizzare un cacciavite a punta piatta per sollevare uniformemente ciascuna estremità del chip dal relativo zoccolo e riporlo in una custodia schermante antistatica. Durante questa procedura, il personale deve indossare per tutta la durata un cinturino da polso ESD correttamente collegato a terra, per prevenire scariche elettrostatiche latenti che potrebbero danneggiare la logica a semiconduttori.

• Messa a terra delle schermature analogiche e separazione dei segnali:

  Tutti i collegamenti analogici diretti ai connettori JAA, JBB, JCC e JDD devono utilizzare conduttori schermati a coppie intrecciate ad alta densità. Collegare a terra le schermature in rame esclusivamente sulla barra di terra designata della morsettiera. La messa a terra flottante o su entrambe le estremità introduce anelli di potenziale di terra, creando ondulazioni elettriche che possono corrompere le delicate misurazioni di temperatura delle termocoppie e delle RTD.

• Regole per lo spegnimento e restrizioni sui connettori residui:

  Isolare il connettore di distribuzione dell'alimentazione 2PL prima di inserire o estrarre la scheda TCCA dal telaio core R5. La manipolazione del modulo mentre il backplane è sotto tensione provoca picchi di tensione sul bus dati 3PL, con il rischio di corruzione della memoria. Inoltre, il connettore JEE è un elemento strutturale residuo; non collegare cablaggi esterni o strumenti di debug a questo terminale durante il normale funzionamento.
