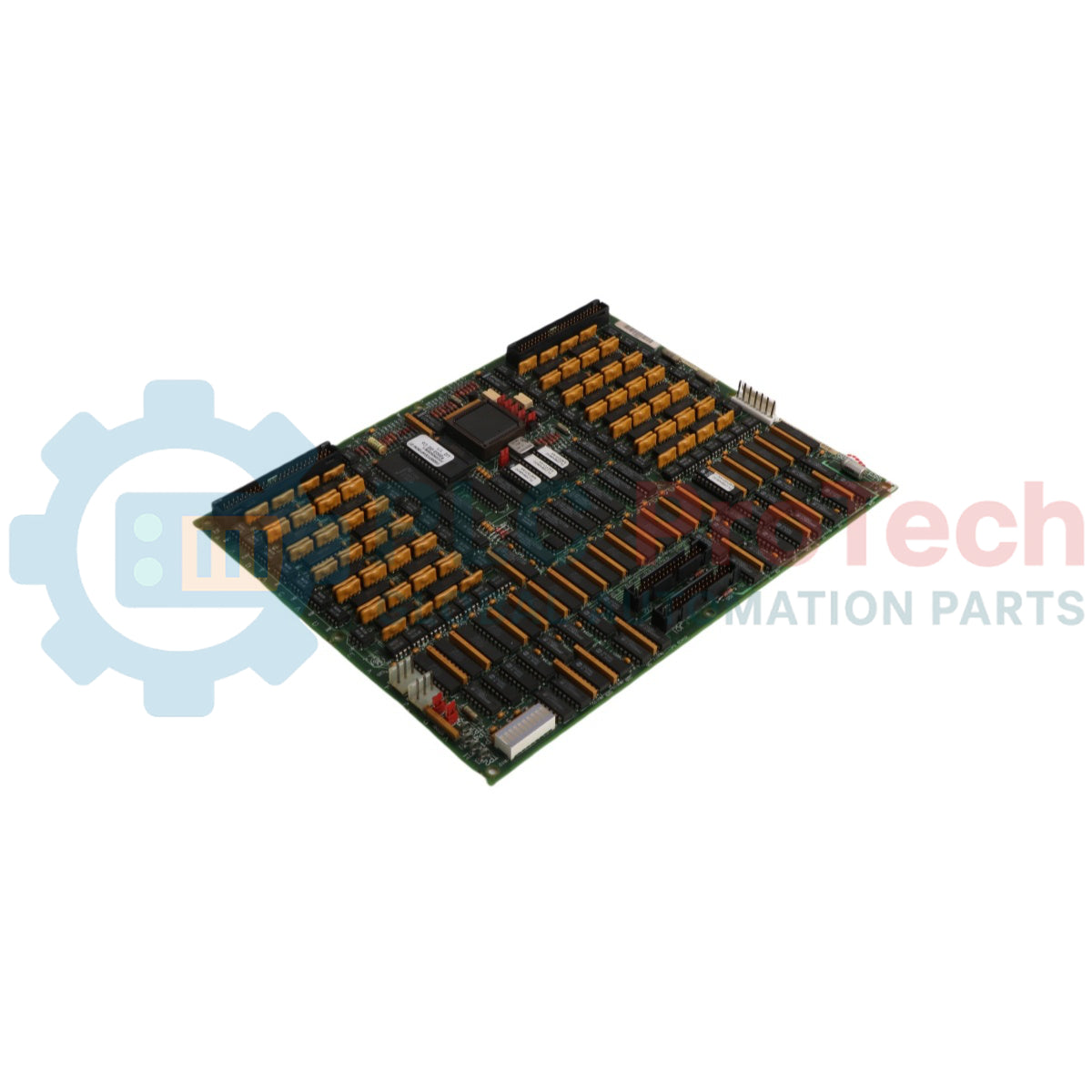

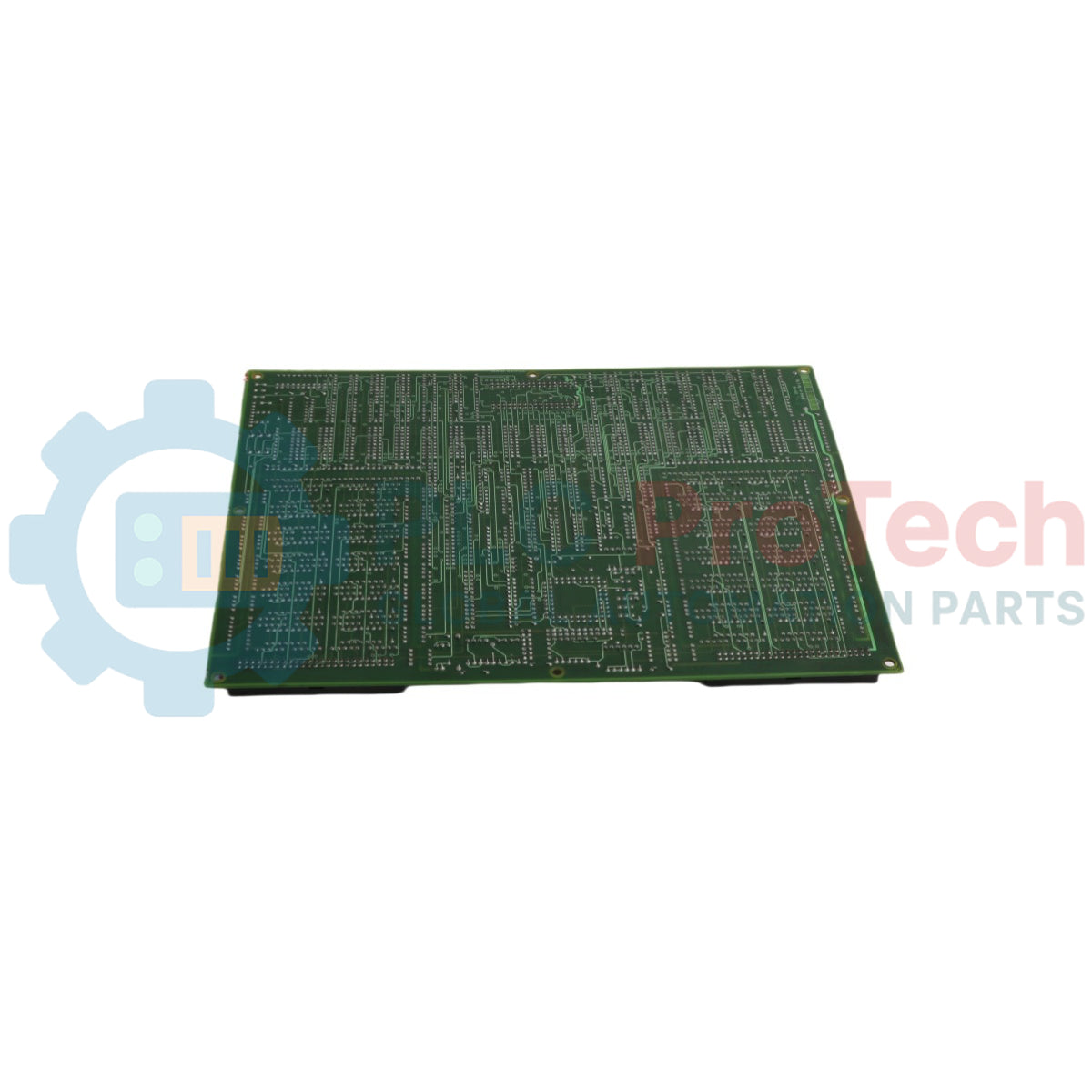

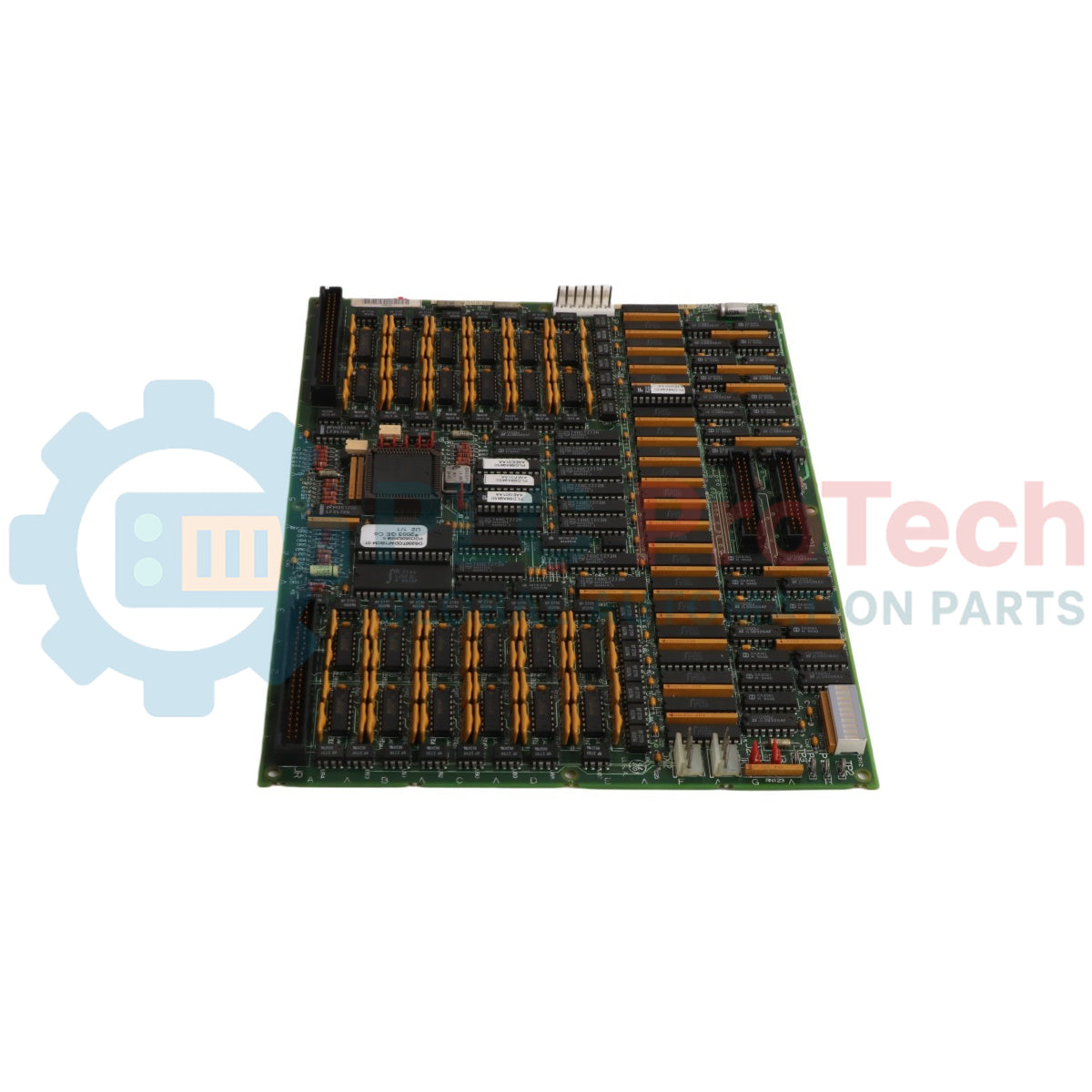

Scheda di protezione da sovravelocità di emergenza GE Mark V DS215TCEAG1BZZ01A

Profilo del sistema e integrità operativa

La DS215TCEAG1BZZ01A funge da barriera protettiva definitiva a livello hardware nell'architettura di controllo delle turbine Speedtronic Mark V di General Electric. Installato direttamente nel nucleo protettivo dedicato (designato come nucleo), questo modulo critico per la sicurezza esegue diagnostiche in tempo reale sulle condizioni di sovravelocità di emergenza e sui parametri critici del monitoraggio della fiamma. Centrali termoelettriche a carico di base, grandi raffinerie petrolchimiche e impianti con azionamenti meccanici isolati utilizzano il DS215TCEAG1BZZ01A (DS215TCEAG1BZZ01A) per gestire i circuiti di intervento di emergenza indipendentemente dai processori di controllo principali. Gestendo gli impulsi grezzi dei sensori di velocità e calcolando i margini di intervento tramite una logica hardware dedicata integrata, questa scheda interviene istantaneamente in caso di fuga della turbina per scaricare i collettori idraulici di intervento. Questa reazione in meno di un millisecondo evita sollecitazioni meccaniche catastrofiche, previene danni critici all'albero e preserva l'infrastruttura dell'impianto, riducendo al contempo i fermi di manutenzione a lungo termine.

Topologia hardware e instradamento nel nucleo

L'architettura strutturale della DS215TCEAG1BZZ01A scheda di sicurezza sfrutta blocchi di elaborazione indipendenti e nodi di interfaccia ad alta densità.

• Processore protettivo isolato: Ospita un microprocessore integrato ad alte prestazioni che esegue routine di sicurezza deterministiche, alimentato dal firmware salvato in blocchi EPROM (Erasable Programmable Read-Only Memory) inseriti in zoccoli e rimovibili.

• Alimentazione ad alta tensione del sensore di fiamma: Integra un circuito specializzato ad alta tensione tramite il connettore JW, in grado di distribuire fino a 335 VCC per alimentare array esterni di rilevamento della fiamma sul campo.

• Programmazione hardware multipunto: Dispone di un array di 30 ponticelli hardware Berg fisici per codificare manualmente l'esatta posizione dello slot operativo e la configurazione della logica di voto all'interno del nucleo.

• Comunicazioni a doppio bus: Integra prese di connessione IONET JX1 e JX2 collegate in cascata per trasmettere i risultati della diagnostica in background e i dati sullo stato di intervento tramite collegamenti di comunicazione ad alta affidabilità.

Specifiche e parametri del sistema

Domande frequenti sulla diagnostica del circuito di sicurezza

Quale ruolo specifico svolge DS215TCEAG1BZZ01 durante una fase di accensione e come si interfaccia con il monitoraggio della fiamma?

La scheda regola e fornisce una tensione di polarizzazione continua di 335 VDC attraverso il connettore JW ai rilevatori di fiamma installati sul campo. Legge i segnali di ionizzazione della fiamma di basso livello di ritorno, elabora lo stato di accensione e fornisce una logica di sgancio di emergenza immediata se si verifica lo spegnimento della fiamma durante il funzionamento critico della turbina.

Come riconosce una scheda sostitutiva la posizione assegnata al suo interno nel nucleo di protezione?

La posizione hardware e le variabili applicative sono determinate dalla configurazione dei 30 ponticelli berg integrati. Quando preparano una nuova scheda, gli ingegneri devono riprodurre fisicamente lo schema di questi ponticelli nelle stesse posizioni della scheda originale, per assicurarsi che interfaccino correttamente con la logica centrale.

Qual è la procedura corretta di sostituzione se i dati EPROM integrati vengono danneggiati?

In caso di guasti del firmware, le EPROM esistenti possono essere rimosse dagli zoccoli e sostituite con moduli firmware nuovi e verificati in fabbrica. Poiché questi chip sono altamente sensibili ai danni elettrostatici, questa procedura deve essere sempre eseguita nel rispetto completo dei protocolli di messa a terra ESD, per proteggere gli array di memoria interni.

Protocollo di ingegneria sul campo e installazione

• Controlli per la dissipazione dell'elettricità statica a protezione delle EPROM:

  I moduli EPROM integrati e la logica del microprocessore sono vulnerabili ai danni permanenti causati dalle scariche elettrostatiche. I tecnici sul campo devono indossare un braccialetto ESD collegato a terra prima di disimballare o toccare la scheda. Assicurarsi che la clip di messa a terra sia saldamente collegata a una struttura metallica non verniciata e collegata a terra oppure al banco di lavoro, per fornire un percorso chiaro alla scarica statica lontano dai componenti.

• Ispezione e sostituzione del fusibile contro le sovracorrenti:

  La scheda contiene 3 fusibili di protezione dedicati per isolare i sottocircuiti interni dai cortocircuiti del cablaggio di campo esterno. Prima di mettere in servizio una scheda nuova o riparata, verificare la continuità e i valori nominali di corrente corretti di questi fusibili. Se un fusibile è bruciato, individuare il guasto nel circuito fiamma esterno da 335 VDC o nel connettore di distribuzione dell'alimentazione J7 prima di riavviare il sistema.

• Linee guida per la terminazione IONET con collegamento a catena:

  Quando si collegano i connettori IONET JX1 e JX2 tra più moduli nel rack, assicurarsi che le resistenze di terminazione all'estremità del bus dati siano posizionate correttamente. Le catene a margherita terminate in modo improprio generano riflessioni del segnale ad alta frequenza sulla rete IONET, che possono causare timeout di comunicazione tra il modulo di protezione e il controller master principale.
