General Electric

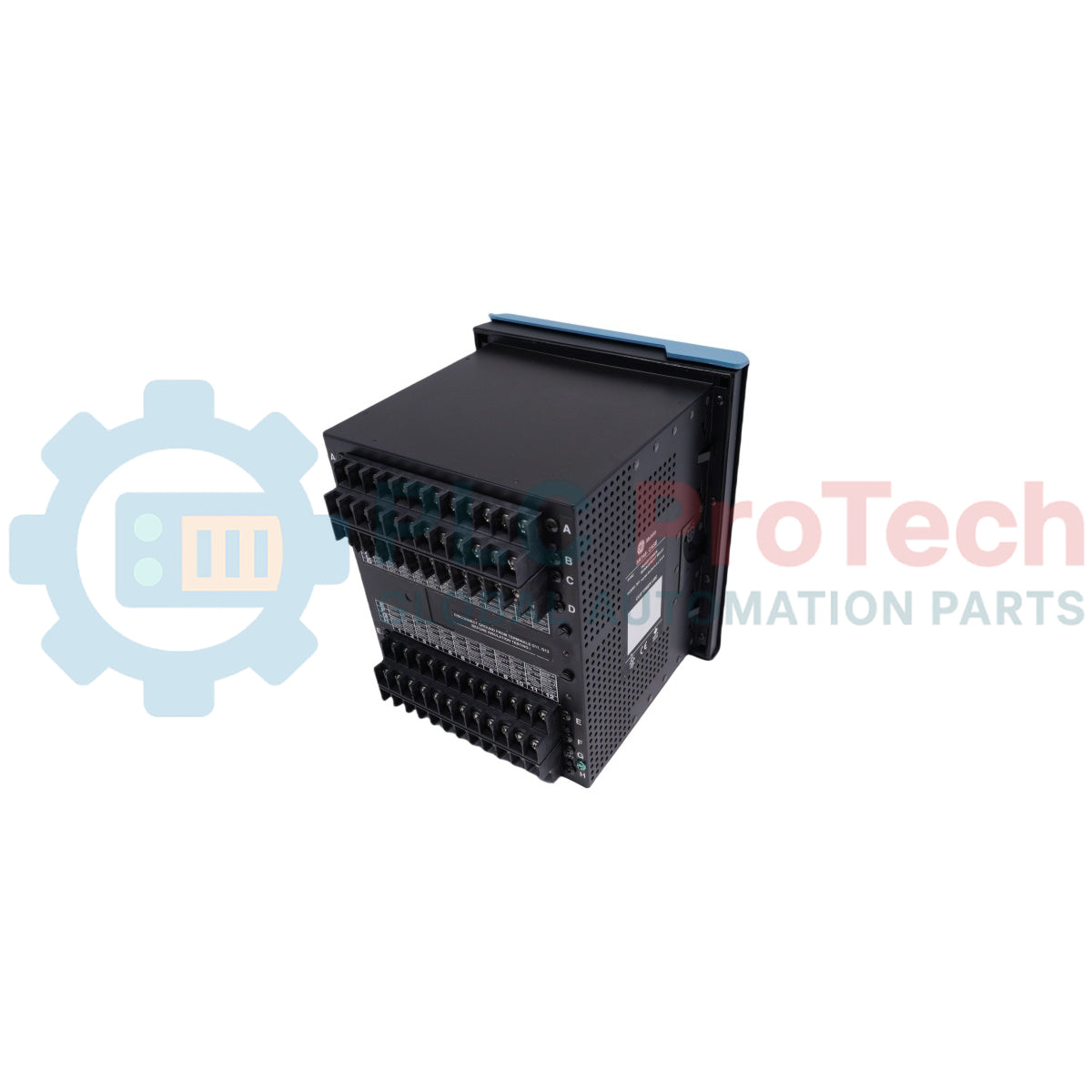

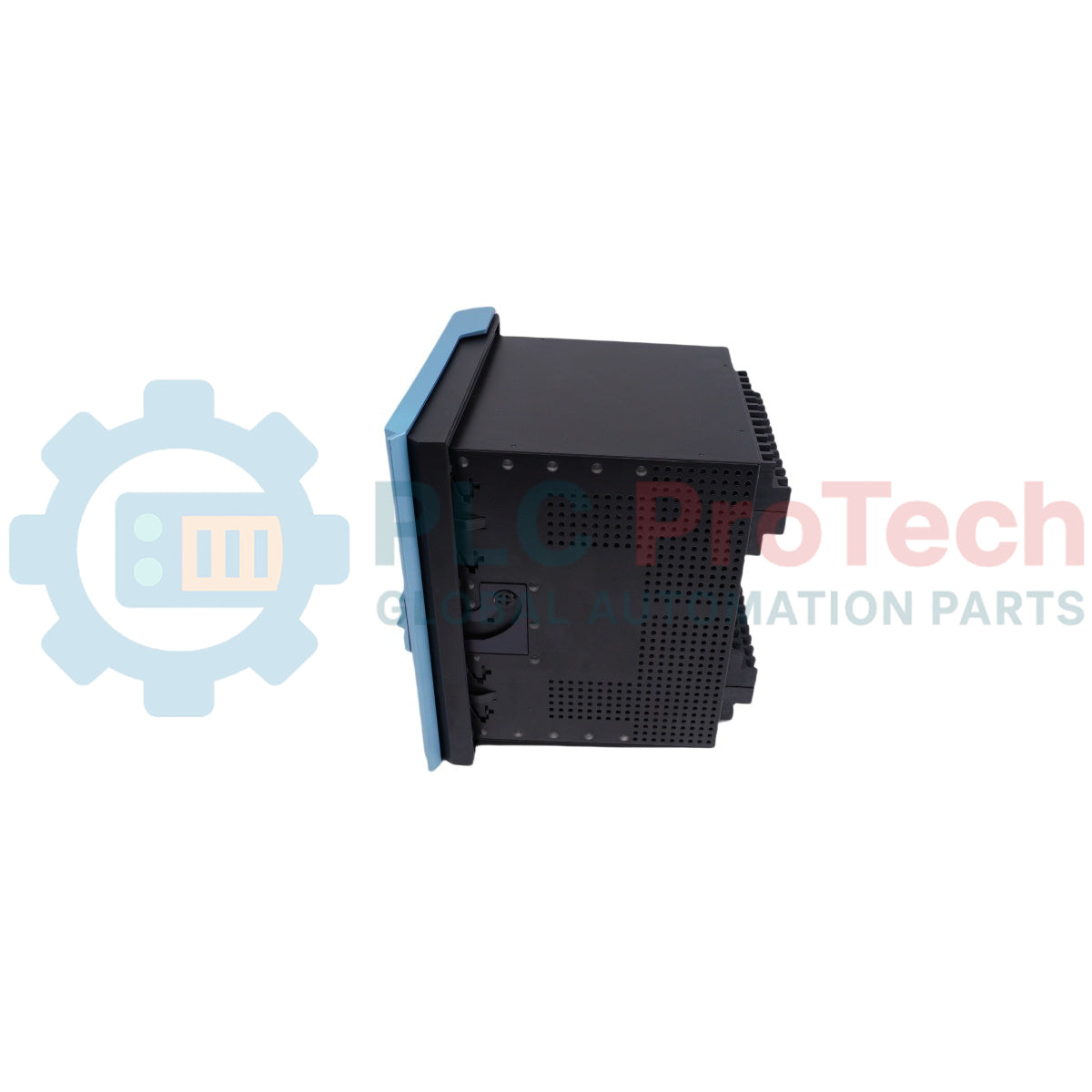

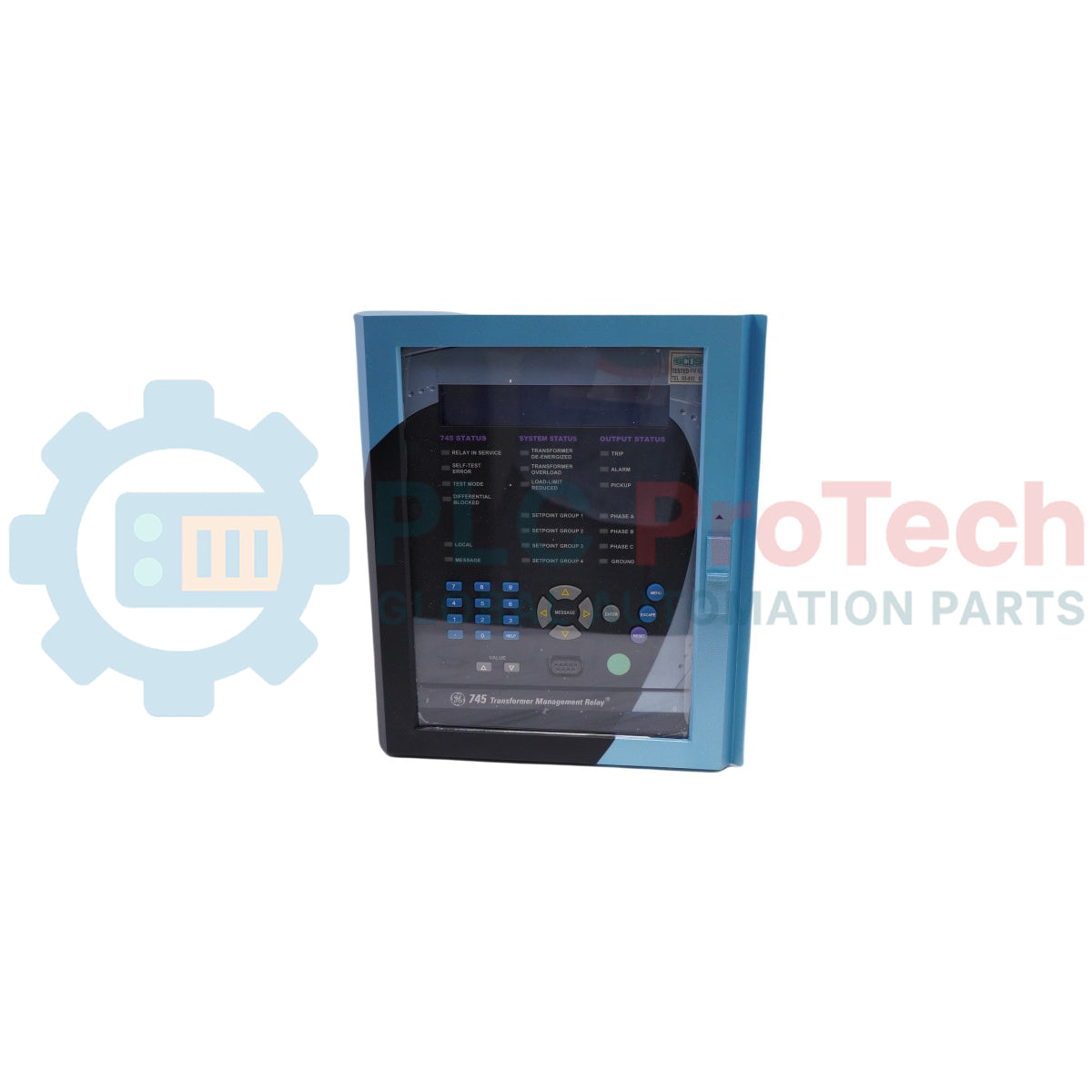

Relè di protezione del trasformatore GE Multilin 745-W2-P5-G5-HI

SKU 745-W2-P5-G5-HI-T

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: 745-W2-P5-G5-HI-T

  • Country of origin:United States

  • Product Type: Relè di protezione del trasformatore

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 7600g

  • Dimensions: 9 pollici di altezza × 7,125 pollici di profondità × 7 pollici di W

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

Il modello  745-W2-P5-G5-HI (745W2P5G5HI) è un relè di protezione per trasformatori basato su microprocessore, ad alta velocità e critico per la sicurezza, progettato da General Electric nell'ambito della linea legacy del  sistema di protezione per trasformatori 745 . Costruita su misura per ottimizzare la durata delle risorse delle utility e gestire parametri elettrici critici, questa unità hardware coordina la protezione differenziale completa nelle configurazioni di trasformatori a due avvolgimenti. Le infrastrutture industriali a processo continuo ad alta capacità, inclusi impianti di produzione pesante, centrali termodinamiche e sottostazioni della rete primaria, si affidano al  745-W2-P5-G5-HI (745W2P5G5HI) per monitorare guasti elettrici variabili, condizioni di sovraeccitazione e sovraccarichi termici. Integrando circuiti di protezione specializzati come l'isolamento dai guasti a terra ristretti e il blocco adattivo per sottofrequenza, il relè elimina le correnti di guasto a valle in pochi millisecondi. Questo rapido isolamento protegge i grandi trasformatori elevatori dai danni dielettrici permanenti, mantiene la sincronizzazione della rete elettrica e riduce i costosi tempi di fermo non programmati dell'impianto.

Analisi del suffisso del modello

I precisi intervalli operativi, le capacità di ingresso e i vincoli di alimentazione dell'unità di protezione  745-W2-P5-G5-HI sono classificati tramite la relativa matrice di ordinazione alfanumerica.

  • Struttura base 745: identifica l'architettura fondamentale Multilin ad alta velocità per la gestione e la diagnostica dei trasformatori.

  • Selezione dell'opzione W2: specifica una progettazione nativa del sistema configurata per una topologia di trasformatore a 2 avvolgimenti per fase.

  • Valore nominale dell'ingresso di fase P5: stabilisce che gli ingressi della corrente di fase primaria siano calibrati in fabbrica per una linea con trasformatore di corrente (CT) secondario standard da 5 A (Avvolgimento 1 = 5 A, Avvolgimento 2 = 5 A, Avvolgimento 3 = 5 A ove applicabile).

  • Valore nominale dell'ingresso di terra G5: imposta le soglie dei canali di ingresso specializzati del relè per la corrente di terra su Avvolgimento 1/2 = 5 A e Avvolgimento 2/3 = 5 A per il tracciamento dedicato dei guasti a sequenza zero.

  • Configurazione di potenza HI: indica la variante con potenza di controllo elevata, che accetta ampi intervalli di ingresso operativo da 90 a 300 VCC o da 70 a 265 VCA per mantenere l'integrità del circuito durante gravi cadute di tensione sulle linee delle batterie delle sottostazioni.

Indice delle prestazioni tecniche e delle risorse

Parametro di protezione Standard di specifica ingegneristica certificato
Designazione del modello 745-W2-P5-G5-HI
Produttore del marchio GE Multilin / GE Grid Solutions (GE Vernova)
GE Multilin / GE Grid Solutions (GE Vernova) Linea del sistema di controllo
Sistema di protezione del trasformatore 745 Classificazione del modulo
Relè per trasformatore a microprocessore ad alta velocità Configurazioni del trasformatore
Topologie a 2 avvolgimenti per fase Portata della corrente di fase
Profilo di ingresso secondario da 5 A (selezione P5) Portata della corrente di terra
Profilo di ingresso secondario da 5 A (selezione G5) Intervallo della tensione di ingresso
Ingresso nominale del relè da 60 a 120 VAC Alimentazione di controllo elevata (HI)
90 a 300 VDC / 70 a 265 VAC (intervallo da 48 a 62 Hz) Resistenza alla corrente di sovraccarico
1 secondo a 80 volte la corrente nominale / Continuo a 3 volte Interfaccia visiva localizzata
Schermo LCD retroilluminato a 40 caratteri con tastierino frontale Dimensioni fisiche della scheda
9 in H x 7.125 in D x 7 in W Peso di spedizione dell'hardware
4.8 kg (circa 10.58 lbs) -40 a +60 deg C (-40 a +140 deg F) Intervallo termico ambientale di funzionamento
Limiti della temperatura di stoccaggio -40 a +80 deg C (-40 a +176 deg F) Limiti massimi
Tolleranze di umidità Involucro ambientale fino al 90 percento senza condensa



Guida alla progettazione e all'installazione

  • Messa a terra dei trasformatori di corrente (CT) e collegamento dei morsetti:

    Quando si collegano i conduttori secondari ad alta corrente dei trasformatori di corrente ai morsetti P5 e G5 sul retro dell'alloggiamento del 745, verificare che tutti i comuni dei circuiti CT siano collegati tra loro e connessi alla rete di terra della stazione in un unico punto. Assicurarsi che tutti i morsetti a vite siano serrati applicando una coppia massima di 1.4 N-m (12.4 inch-lbs). L'apertura del circuito primario di un CT attivo durante il funzionamento sotto tensione del trasformatore genera picchi di tensione letali, distruggendo i trasformatori interni di adattamento analogico del relè.

  • Isolamento dal rumore seriale e linee guida per i cavi schermati:

    Quando si configurano i collegamenti di comunicazione RS485 o RS422 posteriori tra più relè, utilizzare un cavo schermato a doppino intrecciato di alta qualità con un'impedenza caratteristica di 120 ohm. Collegare a terra il filo di drenaggio della schermatura della comunicazione esclusivamente sul pannello del ricevitore SCADA master. Non collegare a terra la schermatura su più relè lungo il bus seriale, evitando che differenze localizzate di potenziale di terra introducano rumore di comunicazione nei registri seriali.

  • Gestione termica e vincoli del flusso d'aria nel pannello:

    Il relè 745 è pienamente certificato per funzionare in un intervallo termico ambientale esteso da -40 a +60 deg C. Quando si monta a filo il contenitore alto 9 pollici in pannelli di apparecchiature di commutazione standard, assicurarsi che i componenti adiacenti che generano calore, come trasduttori di potenza o relè di sgancio interposti, mantengano una distanza fisica minima di 10 cm. Verificare che le feritoie di ventilazione sul telaio rimangano libere per consentire la convezione passiva dell'aria e impedire che punti caldi localizzati accelerino l'usura dei componenti.

FAQ

Quali vantaggi funzionali offre la selezione della potenza di controllo HI rispetto all'alternativa LO?

L'architettura di alimentazione di controllo HI consente al modello 745-W2-P5-G5-HI di interfacciarsi direttamente con i principali banchi di batterie ad alta tensione delle utility, funzionando in modo stabile con qualsiasi ingresso compreso tra 90 e 300 VCC o tra 70 e 265 VCA. Al contrario, l'opzione di alimentazione di controllo LO è limitata ai nodi dell'infrastruttura a bassa tensione e funziona solo entro intervalli più ristretti, da 20 a 60 VCC o da 20 a 48 VCA, rendendo il modello HI molto più resiliente ai cali di tensione della rete della sottostazione.

In che modo i team addetti alla protezione delle sottostazioni collegano l'hardware del PC per scaricare file o modificare i setpoint attivi?

Il relè offre interfacce fisiche separate a seconda dei requisiti di rete. Per la programmazione immediata punto-punto, i tecnici si collegano tramite la porta RS232 sul pannello frontale direttamente a un laptop con la suite software EnerVista 745. Per le reti con più relè all'interno di un quadro di controllo, è necessario utilizzare i collegamenti seriali RS485 o RS422 sul pannello posteriore per collegare in cascata la telemetria al terminale SCADA principale.

Questa specifica configurazione del modello può eseguire direttamente protocolli Ethernet nativi su una rete ottica?

No. Nella matrice GE Multilin 745, la funzionalità Ethernet nativa richiede una scheda di comunicazione opzionale indicata dal carattere "T" nella stringa del suffisso finale. Poiché questa unità è una configurazione seriale standard non mappata (745-W2-P5-G5-HI), la comunicazione di rete via Ethernet richiede un convertitore esterno da seriale a Ethernet oppure un aggiornamento hardware a una variante con specifica T.
