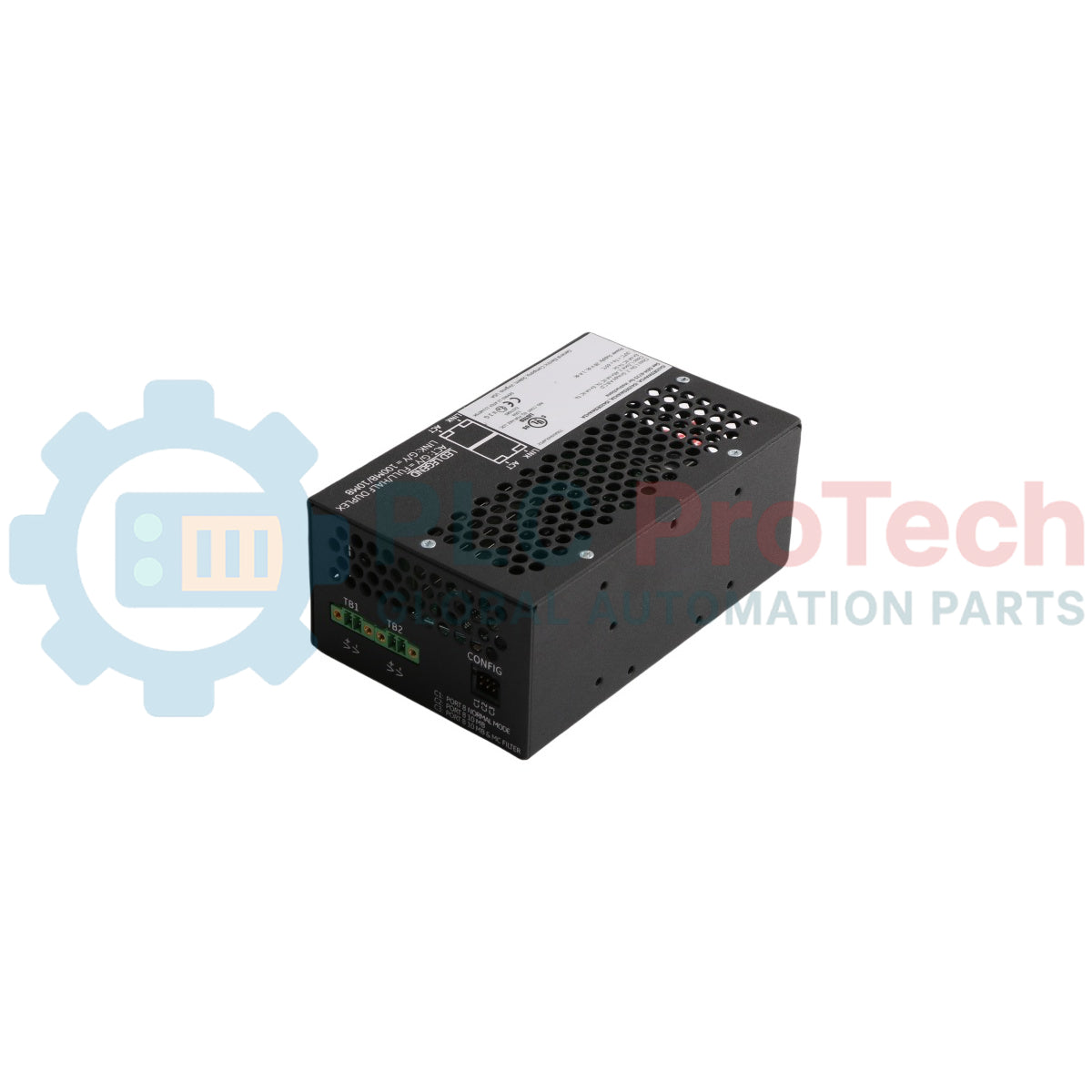

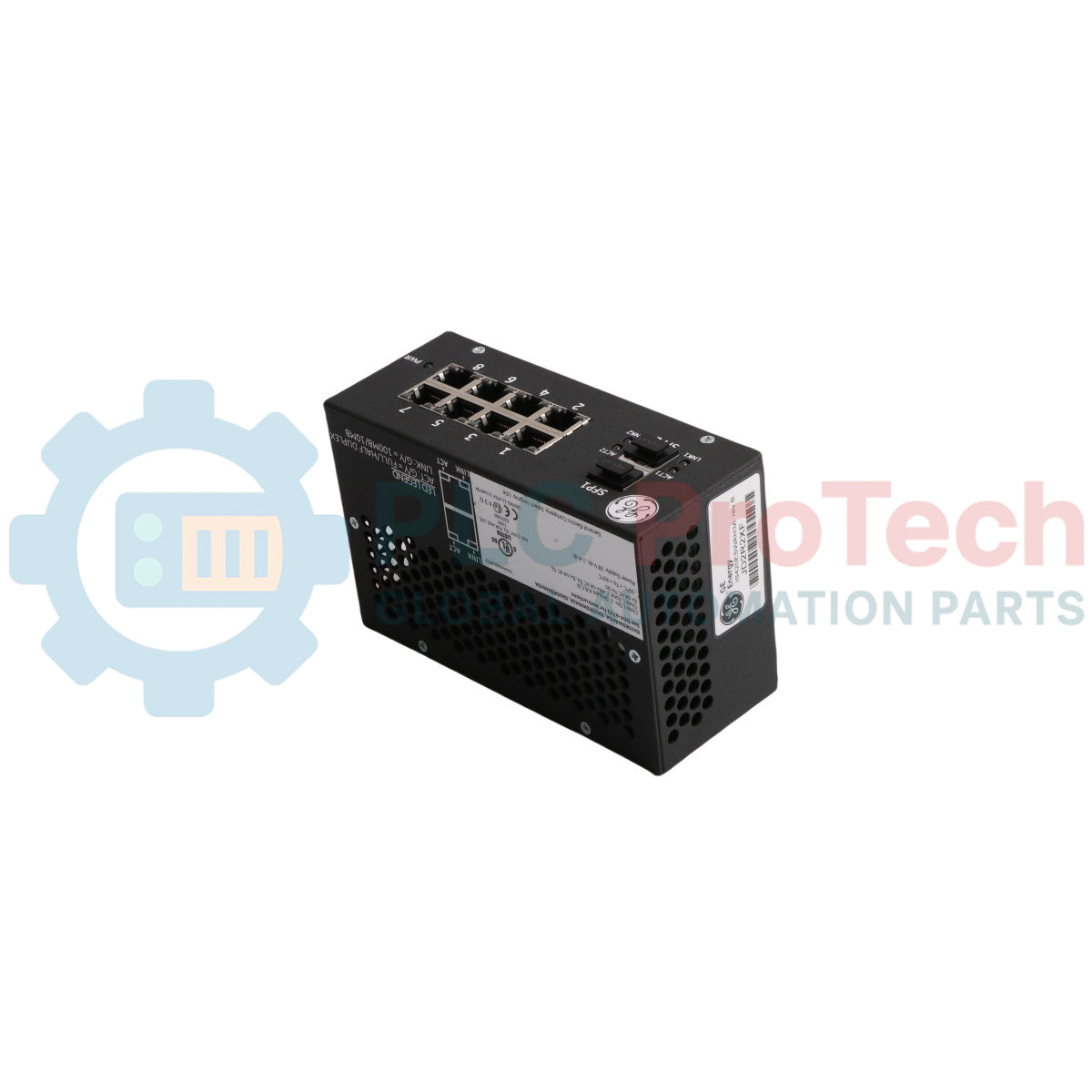

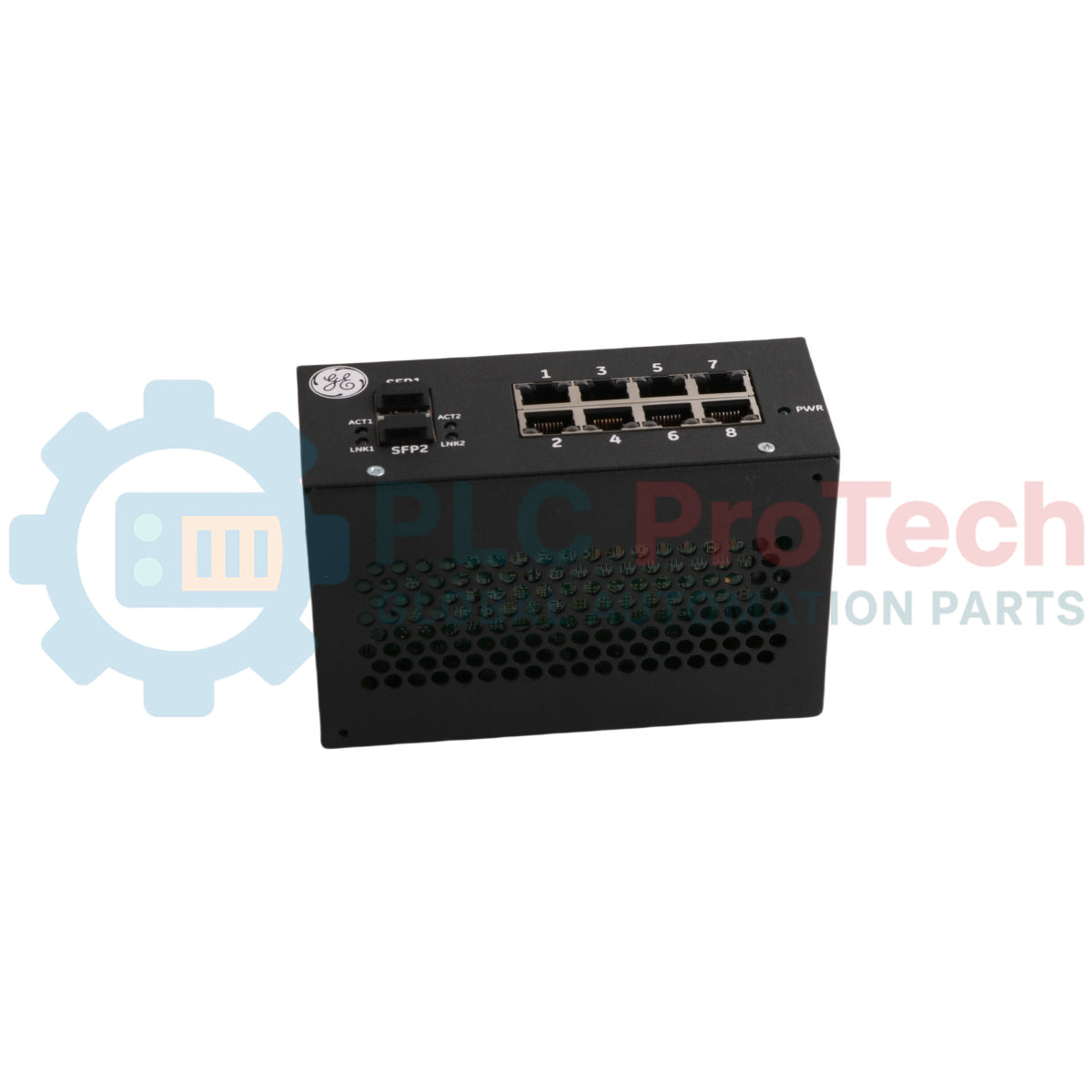

Switch Ethernet industriale GE Mark VIe Mark VIeS IS420ESWAH3A

Panoramica del prodotto

IS420ESWAH3A  è uno switch Ethernet industriale ad alta disponibilità e di importanza critica per la sicurezza, progettato su misura da General Electric per le architetture dei sistemi di controllo in tempo reale Mark VIe e Mark VIeS. Operando con l'abbreviazione strutturale ESWA, questa unità hardware costituisce la base di comunicazione deterministica per la rete ottica interna (IONet). Complessi industriali critici, tra cui centrali elettriche a turbina a gas a ciclo combinato, raffinerie petrolchimiche ad alta pressione e miniere a cielo profondo, utilizzano questo switch specializzato per mantenere il flusso di dati in tempo reale tra rack di controllo, moduli I/O e controller di arresto di emergenza. Grazie a una topologia d'interfaccia interamente in rame, progettata per gestire flussi continui di pacchetti multicast e broadcast senza perdere frame di dati, lo switch garantisce una sincronizzazione di rete affidabile. Ciò elimina la latenza dovuta alle collisioni dei pacchetti e previene falsi arresti del sistema legati alle comunicazioni, proteggendo grandi turbine a gas e riducendo i tempi di fermo catastrofici degli impianti.

Sottosistemi architetturali e capacità di rete

La configurazione strutturale e le specifiche ingegneristiche interne del dispositivo di comunicazione IS420ESWAH3A IONet determinano i suoi parametri prestazionali nelle reti industriali.

• Topologia di rete interamente in rame: Dotato di otto porte RJ45 in rame ad alta densità 10/100Base-TX. A differenza di altre varianti ESWA che integrano ricetrasmettitori in fibra ottica, la revisione H3A è progettata esclusivamente senza componenti in fibra, per ridurre al minimo la latenza di conversione di rete nei segmenti localizzati del backplane in rame.

• Struttura deterministica di commutazione store-and-forward: Integra un'architettura di commutazione store-and-forward specializzata, progettata per memorizzare in modo sicuro raffiche continue di pacchetti broadcast o multicast. Questa configurazione stabilizza i fattori di latenza e garantisce un'elevata integrità dei dati in condizioni di intenso traffico di automazione.

• Compatibilità dinamica dei supporti: Integra parametri di compatibilità completi con le regole delle interfacce IEEE 802.3, 802.3u e 802.3x, incluse funzionalità di rilevamento automatico attivo tramite crossover HP-MDIX standard, eliminando la dipendenza da cavi patch specializzati.

• Indurimento ambientale G3: Certificato con strati completi di rivestimento conforme per PCB G3, che proteggono le piste interne del microprocessore e gli spazi di memoria dai contaminanti chimici presenti nell'aria, dall'umidità in tracce e dai gas corrosivi.

Parametri ingegneristici e matrice delle prestazioni

FAQ sulle operazioni di rete e sul ciclo di vita dell'hardware

Quale dettaglio progettuale principale distingue l'IS420ESWAH3A Group Three dagli altri switch ESWA?

La revisione H3A rappresenta l'unica configurazione Group Three all'interno della famiglia di prodotti GE ESWA caratterizzata dall'assenza di porte in fibra ottica. Mentre i modelli precedenti, come l'IS420ESWAH1A, integrano interfacce in fibra per le estensioni di rete a lunga distanza, l'H3A si affida interamente a otto porte in rame 10/100Base-TX per ottimizzare la distribuzione dei nodi locali.

In che modo l'IS420ESWAH3A gestisce il buffering dei pacchetti durante i periodi di intenso traffico di rete multicast?

Lo switch utilizza un'architettura ottimizzata per flussi continui broadcast o multicast. Bufferizza un flusso di pacchetti in ingresso per porta alla volta, mentre prepara le sequenze di dati rimanenti per la trasmissione immediatamente successiva. I progettisti del sistema devono configurare i modelli di traffico di rete in modo da rispettare la regola di un pacchetto per porta, così da massimizzare l'efficienza in tempo reale.

Questo switch è compatibile con le architetture standard di sicurezza funzionale nei sistemi Mark VIeS?

Sì. L'IS420ESWAH3A è ufficialmente certificato e pienamente conforme a G3 per l'impiego negli anelli di sicurezza funzionale Mark VIeS. I suoi componenti rinforzati, le metriche prevedibili di latenza store-and-forward e la reiezione del rumore elettrico garantiscono l'elaborazione sicura della telemetria di arresto di emergenza.

Protocollo di ingegneria sul campo e installazione

• Montaggio perpendicolare e ritenzione sulla guida:

  Fissare il corpo dello switch sulla guida DIN interna standard dell'armadio utilizzando la clip di montaggio perpendicolare ufficiale 259B2451BVP2. Assicurarsi che la clip metallica a molla agganci completamente la flangia della guida fino a percepire uno scatto netto. In presenza dei profili di vibrazione continui del piano macchina tipici delle vicinanze di gruppi di turbine a gas ad alta capacità, clip di montaggio non verificate o allentate possono degradare i percorsi di messa a terra strutturale e causare guasti intermittenti all'alimentazione dell'hardware.

• Alimentazione in tensione CC e gestione della corrente di spunto:

  Instradare le linee di alimentazione elettrica a 24/28 VDC a doppia ridondanza attraverso canali indipendenti per morsetti in rame a bassa impedenza. I circuiti interni dello switch sono dotati di meccanismi automatici di limitazione della corrente di spunto, per proteggere i binari di alimentazione interni durante le transizioni di alimentazione. Mantenere una coppia stabile sui morsetti ambientali di 0.5 N-m (4.4 inch-lbs) sul blocco connettori di alimentazione, per prevenire condizioni di riscaldamento resistivo localizzato e caduta di tensione.

• Vincoli di protezione con rivestimento conforme e irrobustimento ambientale:

  Sebbene lo switch disponga della protezione standard con rivestimento conforme G3 contro l'umidità e la corrosione chimica gassosa, è necessario mantenere le condizioni termiche ambientali entro l'intervallo operativo designato, da -30 a +65 deg C. Non ostruire le fessure di ventilazione integrate situate sulla parte superiore e inferiore dell'involucro del modulo. Assicurarsi che vi sia uno spazio libero minimo di 5 cm attorno al perimetro dell'alloggiamento, per favorire la dissipazione termica passiva ed evitare punti caldi termici.
