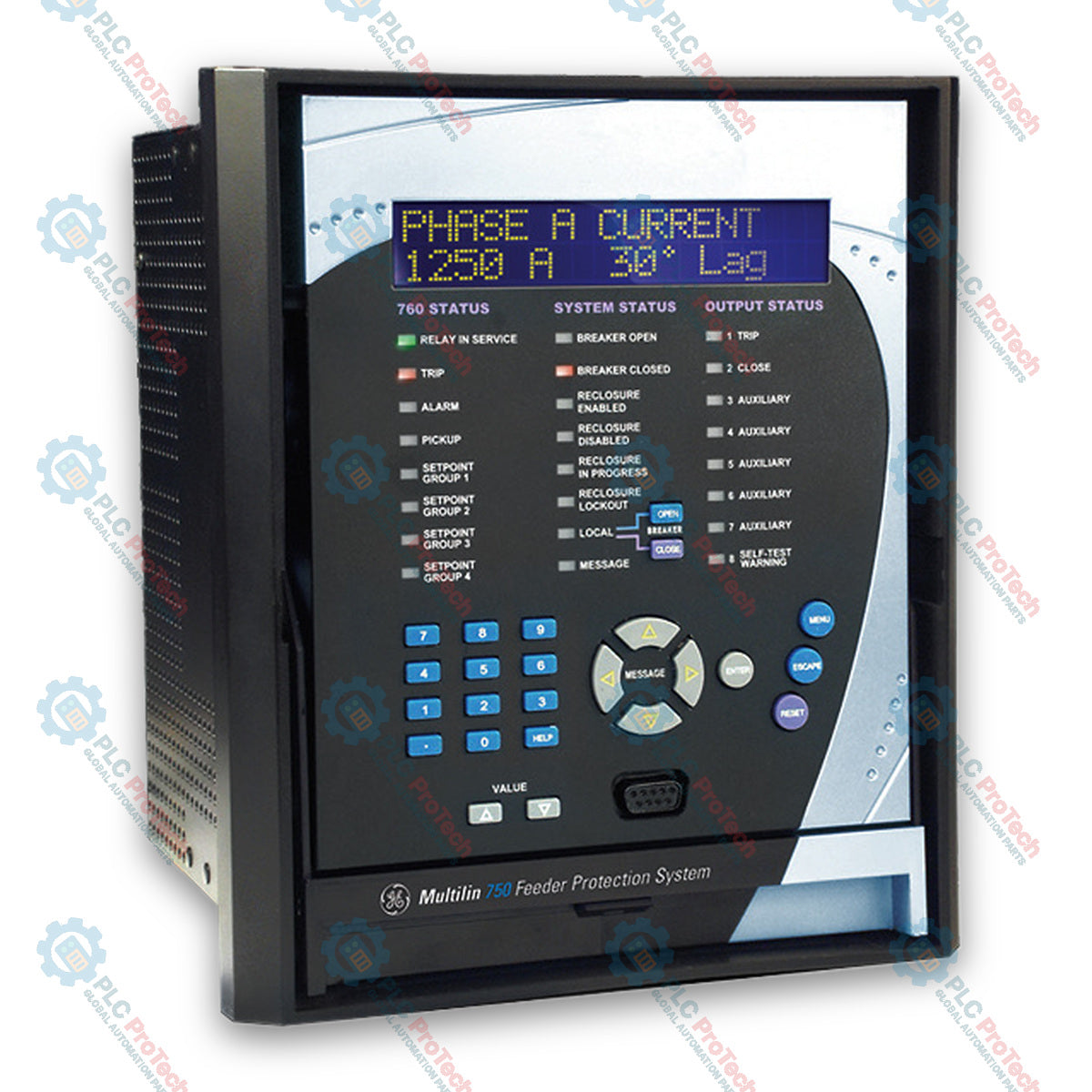

Relè di gestione degli alimentatori GE Multilin 750-P5-G1-S1-HI-A20-R

Descrizione

Il GE Multilin 750-P5-G1-S1-HI-A20-R è un relè digitale per la gestione degli alimentatori, progettato per la protezione primaria, il controllo e la gestione degli asset degli alimentatori di distribuzione in sistemi con messa a terra solida, con messa a terra ad alta impedenza o con messa a terra risonante. Grazie a un'architettura a microprocessore ad alte prestazioni, alla memoria flash per gli aggiornamenti sul campo e all'oscillografia in tempo reale, il dispositivo integra la misurazione di corrente, tensione, frequenza, potenza ed energia, eliminando la necessità di apparecchiature di misura ausiliarie. L'hardware dell'interfaccia di comunicazione include una porta RS232 frontale, due porte RS485/RS422 posteriori e supporta i protocolli Modbus RTU, Modbus TCP/IP e DNP 3.0 Level 2 su livelli fisici seriali o Ethernet opzionale a 10 Mbps. Il GE Multilin 750-P5-G1-S1-HI-A20-R elabora gli ingressi provenienti da TA di fase da 5 A, TA a sequenza zero da 1 A e TA di terra sensibili da 1 A, generando segnali di uscita tramite otto relè di uscita elettromeccanici, un'uscita SCR a stato solido ad alta velocità e otto uscite analogiche isolate da 4-20 mA.

Caratteristiche

• Protezione completa da sovracorrente di fase, neutro, terra e terra sensibile, a tempo e istantanea, con 15 FlexCurve standard e personalizzabili
• Potenza direzionale, sovracorrente direzionale, rilevamento del flusso di potenza inverso e protezione da guasto a terra ristretto
• Controllo del sincronismo integrato per la supervisione della chiusura dell'interruttore tramite differenziali di tensione, frequenza e angolo di fase
• Protezione da sottotensione, sovratensione, sottofrequenza e sovrafrequenza, con monitoraggio del decadimento della frequenza in base alla velocità di variazione
• Monitoraggio completo dell'interruttore, inclusi i calcoli dell'usura dei contatti, il contatore degli scatti e la supervisione delle bobine di apertura/chiusura
• Acquisizione integrata delle forme d'onda con salvataggio fino a 256 cicli della frequenza di rete, registratore di eventi con memorizzazione fino a 256 eventi e datalogger a 8 canali
• Struttura estraibile per semplificare i test, la manutenzione e la sostituzione rapida
• Opzione per ambienti chimici aggressivi, con rivestimento conforme per installazioni corrosive o umide

Applicazioni

• Protezione e controllo principali degli alimentatori di distribuzione nei sistemi elettrici industriali e delle utility
• Schemi di blocco delle sbarre, interblocco e trasferimento automatico delle sbarre (commutazione)
• Sistemi di distacco del carico basati su elementi di protezione da sottotensione, sovratensione, sottofrequenza e sovrafrequenza
• Protezione dell'interconnessione della generazione distribuita (DG) e monitoraggio della potenza inversa
• Protezione di backup per trasformatori, linee di trasmissione e sbarre di distribuzione

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/interfacce

Linee guida per l'installazione

• Assicurarsi che il terminale di terra di sicurezza dell'unità relè sia collegato direttamente alla terra di protezione del pannello prima di applicare la tensione di controllo ausiliaria.
• Collegare tutti i cablaggi dei trasformatori di corrente utilizzando connessioni terminali di tipo cortocircuitabile per prevenire i rischi di alta tensione del CT a circuito aperto.
• Instradare i cavi di comunicazione utilizzando cavi a doppino intrecciato schermati, collegando le schermature dei cavi esclusivamente al lato del PLC/computer host.
• Verificare che la potenza nominale dell'alimentazione ausiliaria corrisponda agli intervalli di tensione dell'alimentazione di controllo HI (88-300 VDC o 70-265 VAC) prima della messa sotto tensione.
• Mantenere liberi e non ostruiti i percorsi di ventilazione attorno al telaio estraibile per rispettare i limiti ambientali di esercizio da -40 degC a +60 degC.

Conformità e certificazioni

• cULus (UL508, UL1053, C22.2 No 14)
• CE (EN60255-5, EN50263)
• Norme IEC (serie IEC 61000-4, serie IEC 60255, IEC 60529, serie IEC 60068)
• Norme IEEE / ANSI (IEEE/ANSI C37.90.1, C37.90.2, C37.90.3)
