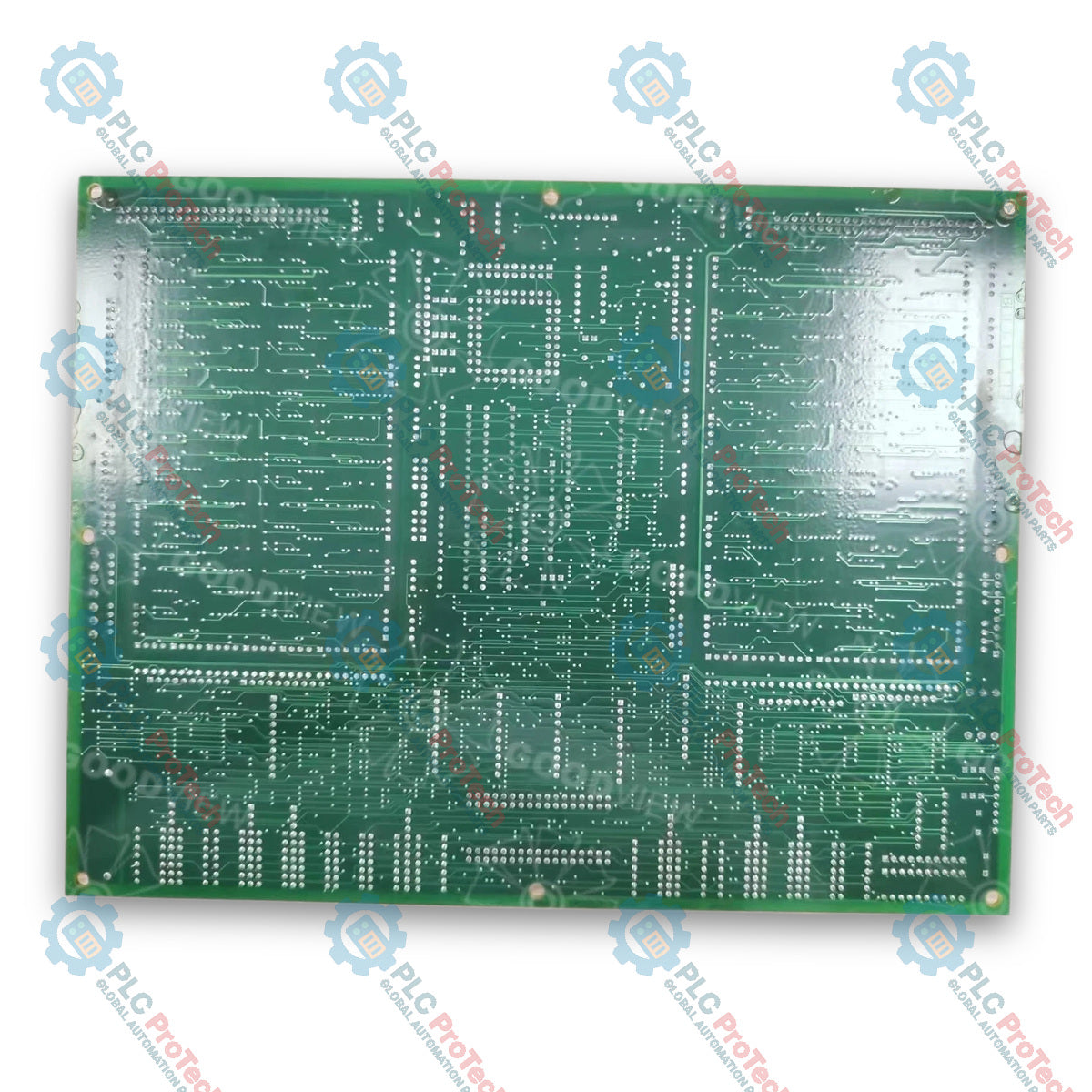

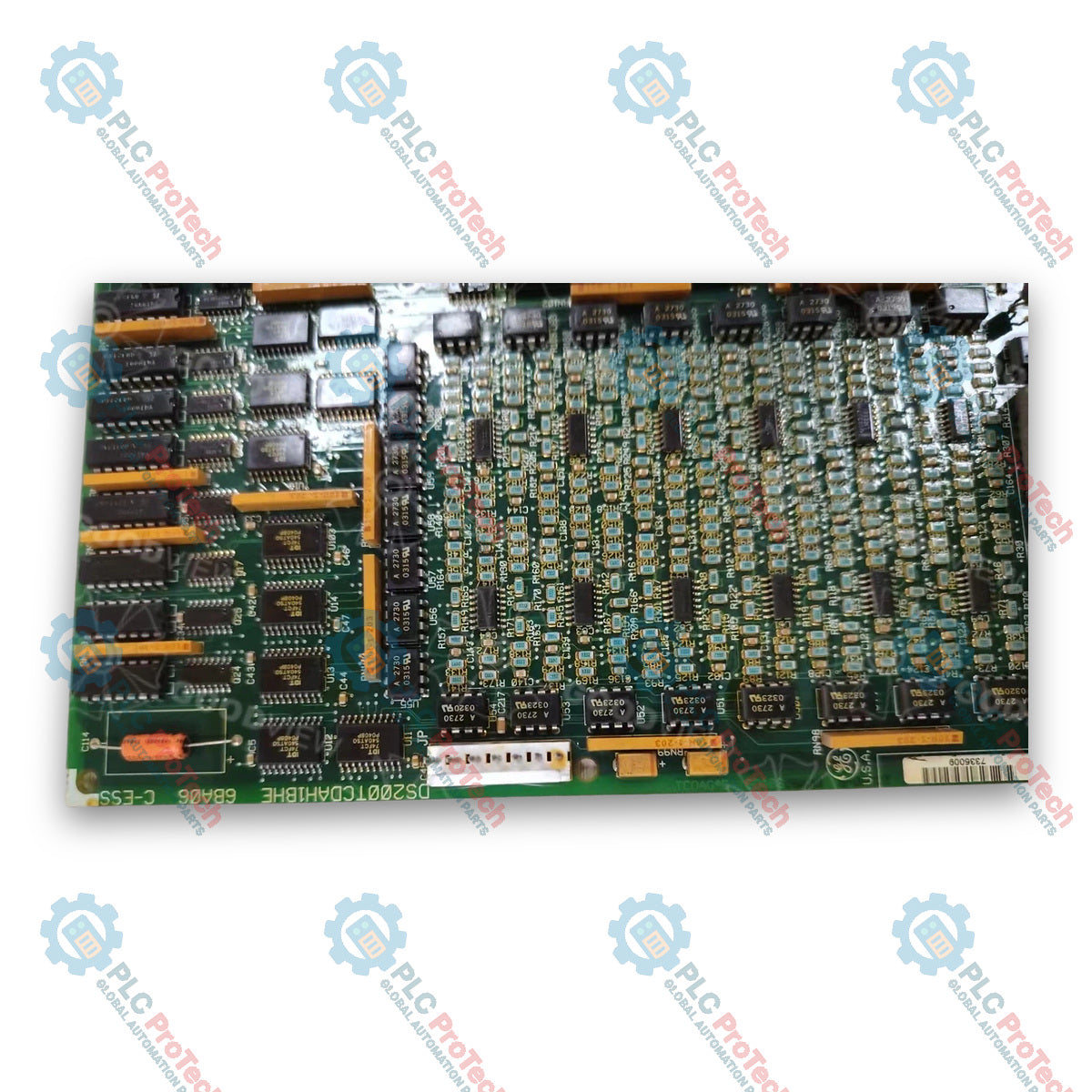

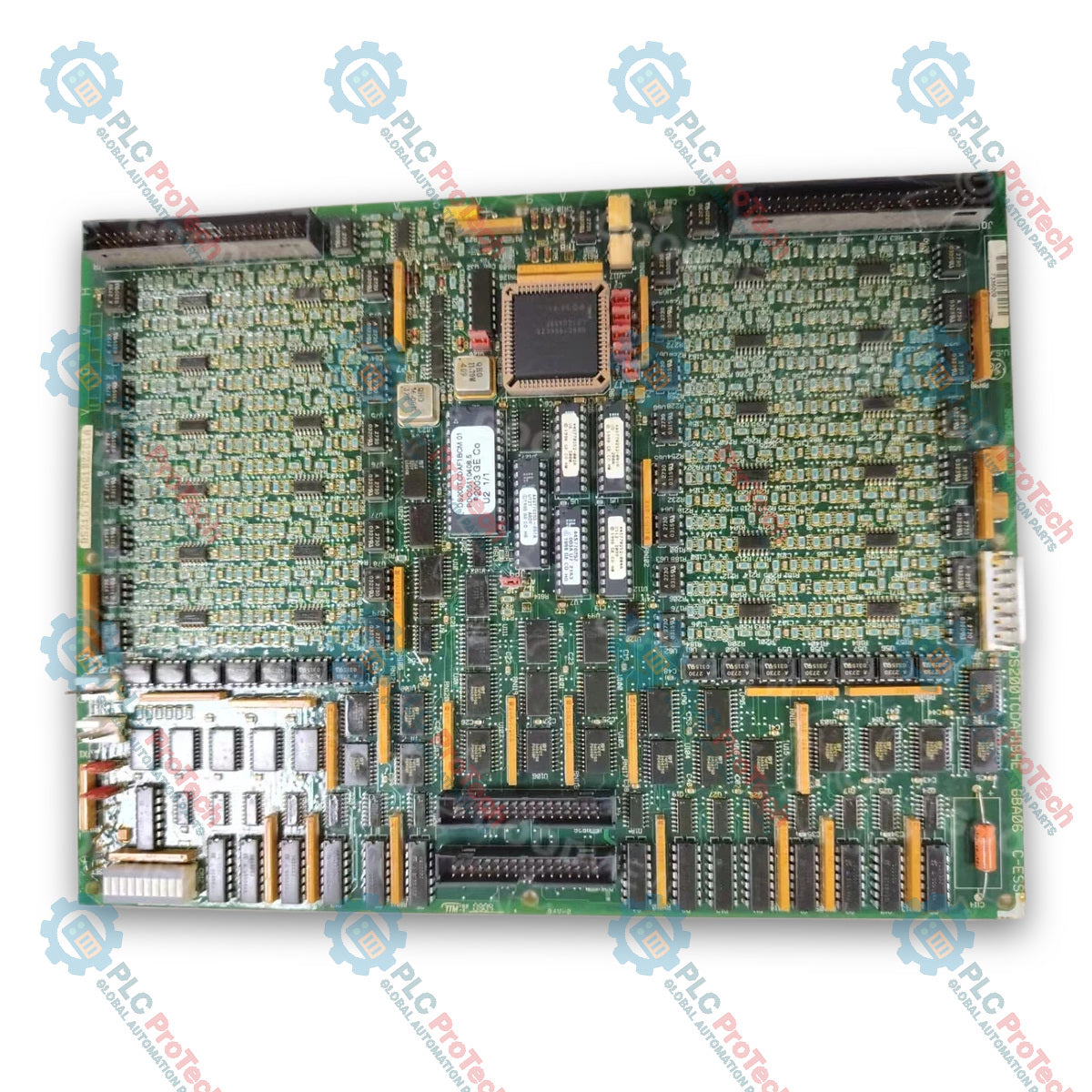

General Electric DS200TCDAH1BHE scheda I/O digitale Mark V

Descrizione

La General Electric DS200TCDAH1BHE è una scheda I/O digitale sviluppata per l'uso nei sistemi di controllo delle turbine GE Speedtronic della serie Mark V. La DS200TCDAH1BHE elabora e instrada i segnali digitali, gestendo i segnali di ingresso dei contatti provenienti dalle schede terminali DTBA e DTBB, nonché i segnali di uscita dei contatti (relè/solenoide) provenienti dalle schede TCRA. Questi segnali vengono condizionati, associati a un'indicazione temporale al variare dello stato e trasmessi tramite la rete di comunicazione IONET alla scheda TCQC nei core e (se installata) alla scheda terminale CTBA in . Progettata per applicazioni di controllo e gestione di turbine a vapore, a gas o eoliche, la scheda viene generalmente installata nei core I/O digitali , , e .

Caratteristiche

• Elabora gli ingressi dei contatti dalle schede terminali DTBA e DTBB tramite i connettori JR e JQ.
• Condiziona i segnali di ingresso e applica indicazioni temporali alle variazioni di stato.
• Elabora i segnali di uscita dei contatti (relè/solenoide) dalle schede TCRA.
• Trasmette i segnali digitali condizionati attraverso la rete IONET tramite i connettori JX1 e JX2.
• Supporta l'inversione dei segnali dei contatti basata su software tramite costanti di configurazione I/O.
• È dotata di otto ponticelli hardware per configurazione, test e impostazione della rete.
• Dispone di un blocco integrato di 10 LED e di un LED laterale per le indicazioni diagnostiche.
• Include punti di test dedicati per il controllo manuale dei segnali e la diagnostica dei circuiti.

Applicazioni

• Sistemi di controllo per turbine a gas GE Speedtronic Mark V
• Sistemi di controllo per turbine a vapore GE Speedtronic Mark V
• Sistemi GE di controllo e gestione di turbine eoliche

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Terminazione IONET: impostare i ponticelli J2 e J3 per controllare le resistenze di terminazione IONET in base ai requisiti della topologia di rete.
• Identificazione della scheda: configurare i ponticelli J4, J5 e J6 per impostare l'ID IONET univoco, necessario per il corretto indirizzamento e la comunicazione di rete.
• Funzioni del sistema: impostare il ponticello J7 per abilitare o disabilitare la funzione del timer di stallo in base alle specifiche esigenze di controllo del sistema.
• Impostazioni di fabbrica: mantenere i ponticelli J1 e J8 nelle posizioni predefinite di fabbrica, salvo durante l'esecuzione di procedure di test specifiche.
• Controllo dei segnali: utilizzare sonde di test calibrate compatibili con i punti di test della scheda per analizzare la tensione del circuito o verificare i segnali di ingresso/uscita.
• Protezione termica: mantenere un raffreddamento adeguato dell'involucro, poiché la protezione contro l'intervento termico arresta automaticamente il sistema di azionamento quando rileva una condizione di sovratemperatura interna.
