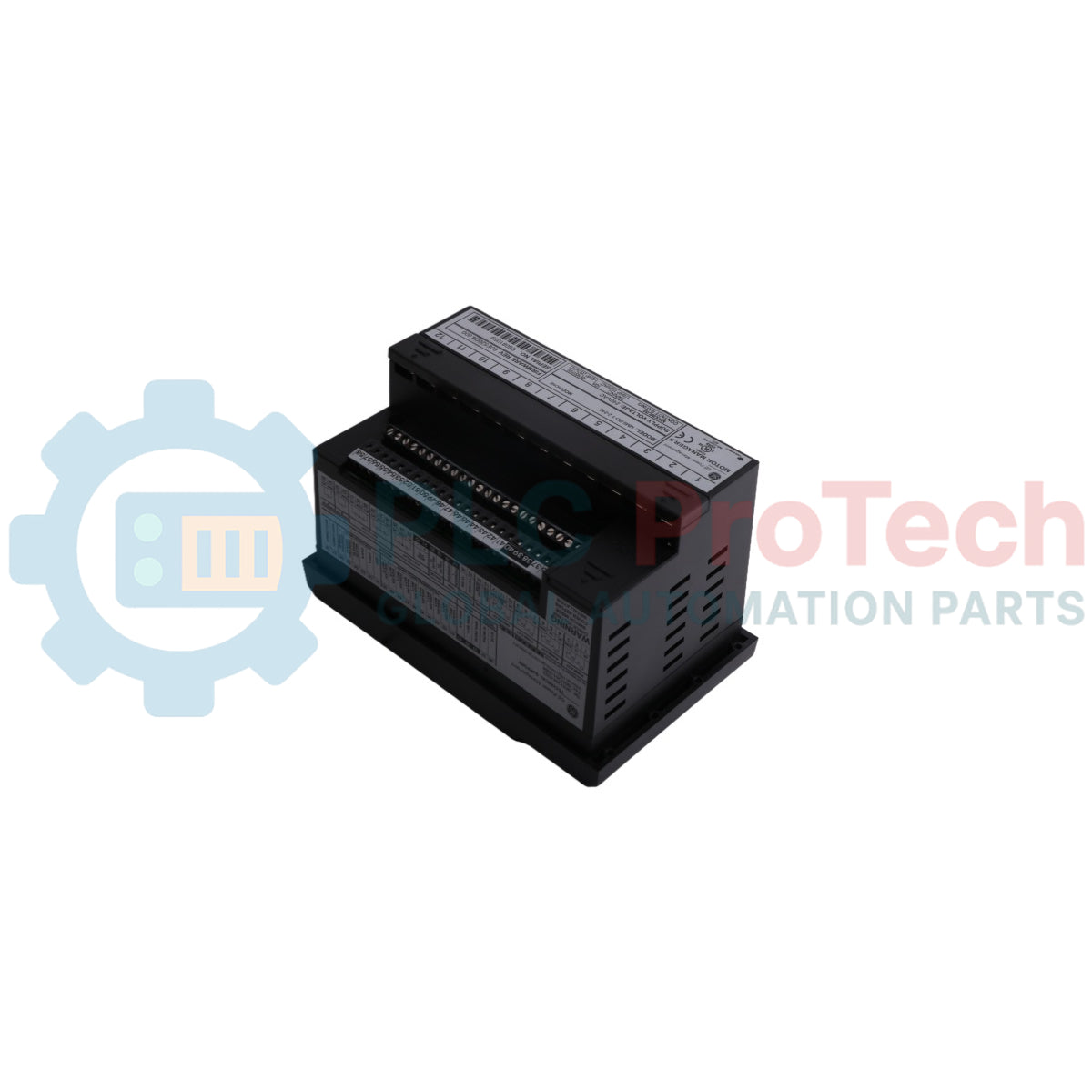

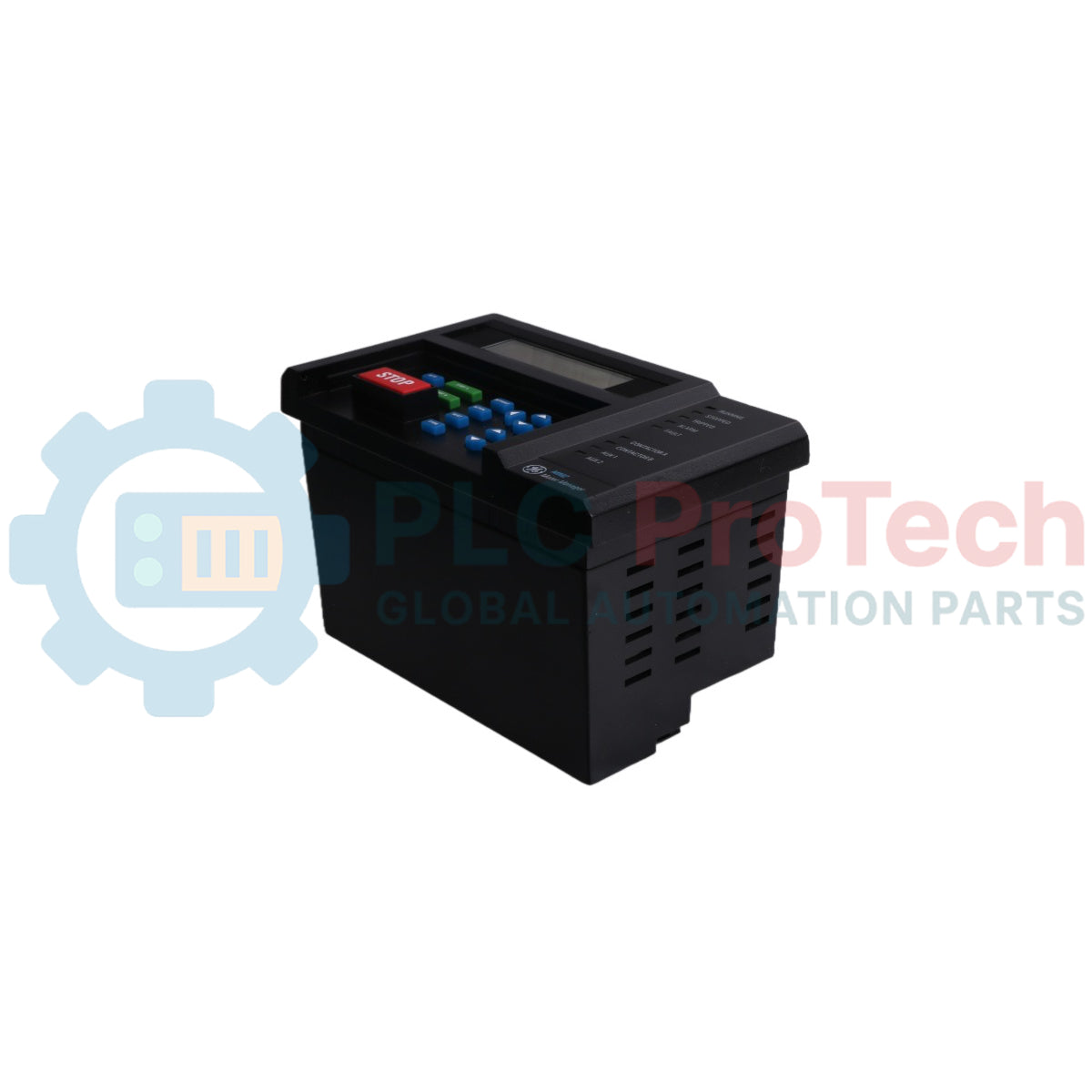

Sistema di protezione motore GE Multilin MMII-PD-1-2-240 Motor Manager II

Descrizione

MMII-PD-1-2-240 offre supervisione, gestione e monitoraggio diagnostico completi basati su microprocessore per applicazioni con motori elettrici a bassa tensione. Questo sistema di protezione motori coordina gli algoritmi di protezione principali, tra cui il monitoraggio del sovraccarico termico, la correzione dello squilibrio di fase, la verifica dei guasti del contattore e la prevenzione del blocco del rotore all'interno dei centri di controllo motori (MCC) industriali. Dotato delle espansioni di fabbrica standard Opzione 1 e Opzione 2, il modulo integra uno strato interno di sensori a termistore per avvolgimenti caldi insieme agli ingressi VT per il calcolo preciso in tempo reale dei parametri di kilowatt (kW) e kilowattora (kWh). Il sistema di protezione motori MMII-PD-1-2-240 dispone di un display a cristalli liquidi a due righe integrato e integra un circuito di monitoraggio del riavvio automatico in caso di sottotensione per ripristinare sistematicamente i gruppi di azionamento del sistema in seguito a fluttuazioni localizzate della linea.

Caratteristiche

• Matrice di monitoraggio a microprocessore che protegge i motori a bassa tensione da sovraccarichi, guasti di fase, rotori bloccati e guasti del circuito del contattore.

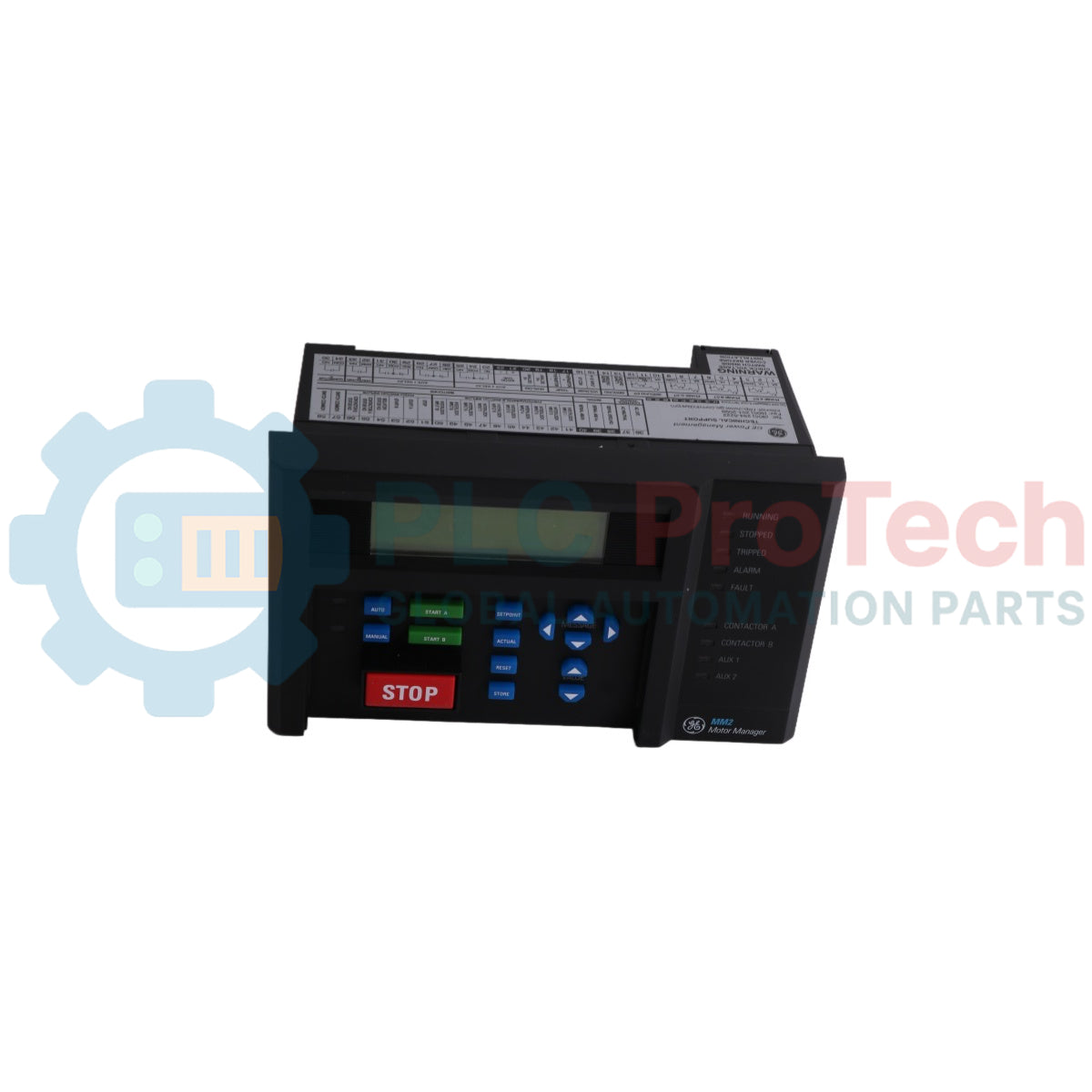

• Pannello di controllo integrato frontale con display a cristalli liquidi (LCD) a 2 righe e 40 caratteri e tastierino tattile manuale.
• Pacchetto di espansione hardware Opzione 1 contenente 10 ingressi per interruttori programmabili, un ingresso analogico da 4 a 20 mA e 2 relè elettromeccanici ausiliari.
• Pacchetto di espansione hardware Opzione 2 che fornisce temporizzatori dei relè diagnostici, relè dei contattori A e B, ingressi per trasformatori di tensione (VT) e un circuito integrato per termistore.
• Ottimizzazione funzionale MOD 625 per i percorsi di soppressione dell'arco, abbinata a morsettiere posteriori rimovibili MOD 605 non funzionali.
• Ampia capacità di registrazione dei dati, con acquisizione di istantanee autonome degli interventi e delle corrispondenti variabili operative pre-intervento.
• Integrazione di rete tramite un'interfaccia seriale RS485 con comunicazioni Modbus fino a 19200 bps.

Applicazioni

• Centri di controllo motori (MCC) intelligenti ad alta densità
• Sistemi di azionamento per linee di assemblaggio e circuiti di processo industriali
• Protezione di motori a bassa tensione per l'industria petrolchimica, mineraria e il trattamento delle acque municipali

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Preparazione dell'armadio: Assicurarsi che le dimensioni dell'apertura sulla lamiera frontale della porta dell'armadio corrispondano alle specifiche dimensionali del layout per montaggio a pannello MMII-PD.
• Verifica LOTO: Isolare completamente i circuiti di controllo a 240 VAC e le relative alimentazioni che entrano nel cassetto di avviamento, utilizzando le procedure standard di Lockout/Tagout (LOTO).
• Sicurezza meccanica: Inserire l'involucro nell'apertura dal lato anteriore del pannello dell'armadio. Fissare i morsetti laterali di montaggio speciali dalla parete interna posteriore della porta e serrare la ferramenta finché l'anello di tenuta anteriore non impedisce l'ingresso di detriti ambientali.
• Cablaggio elettrico in campo: Collegare i conduttori secondari dei trasformatori di corrente (CT) di fase e le linee di guasto a terra a sequenza zero ai morsetti del backplane, rispettando la corretta polarità. Instradare i cavi di comunicazione RS485 utilizzando conduttori a doppino ritorto schermato.
