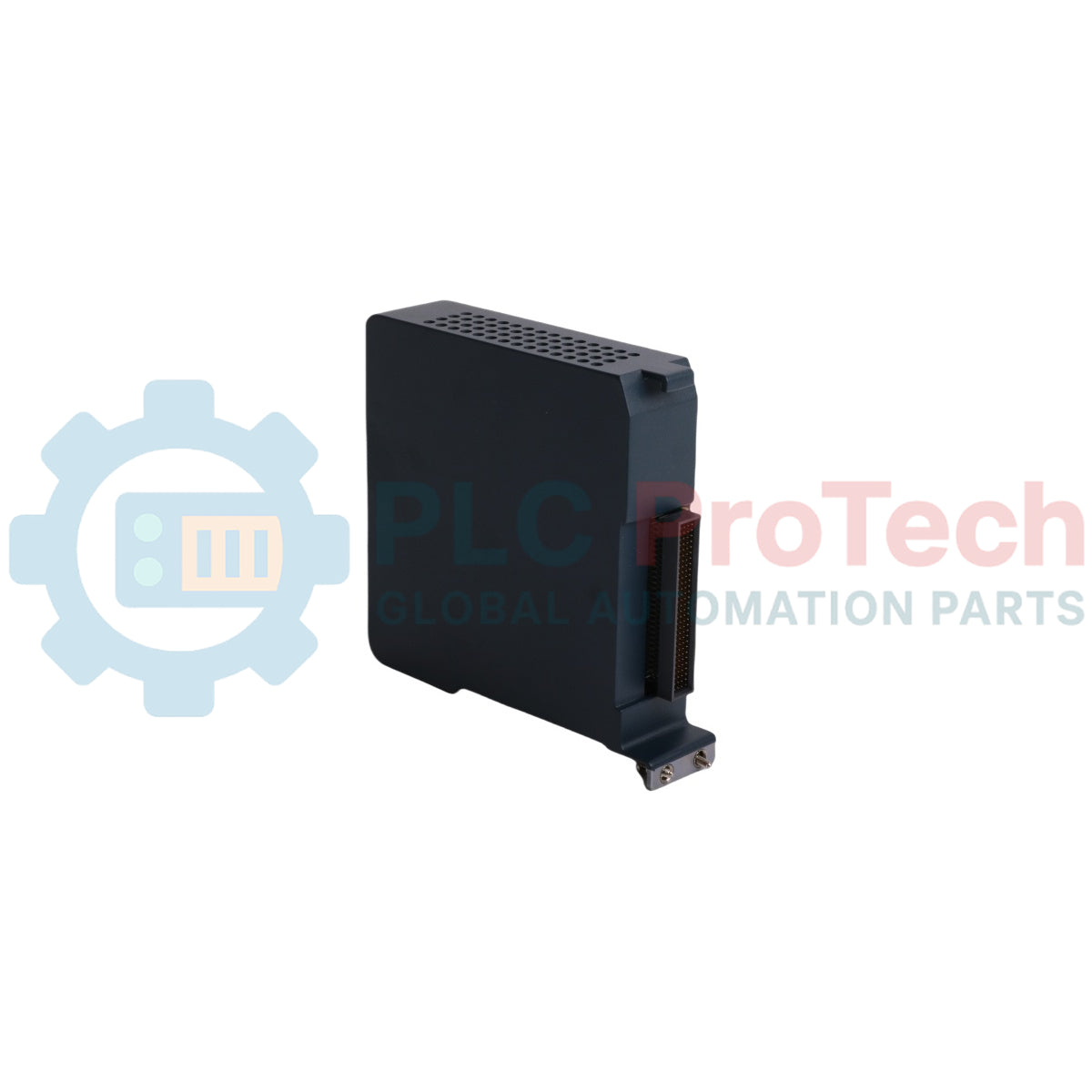

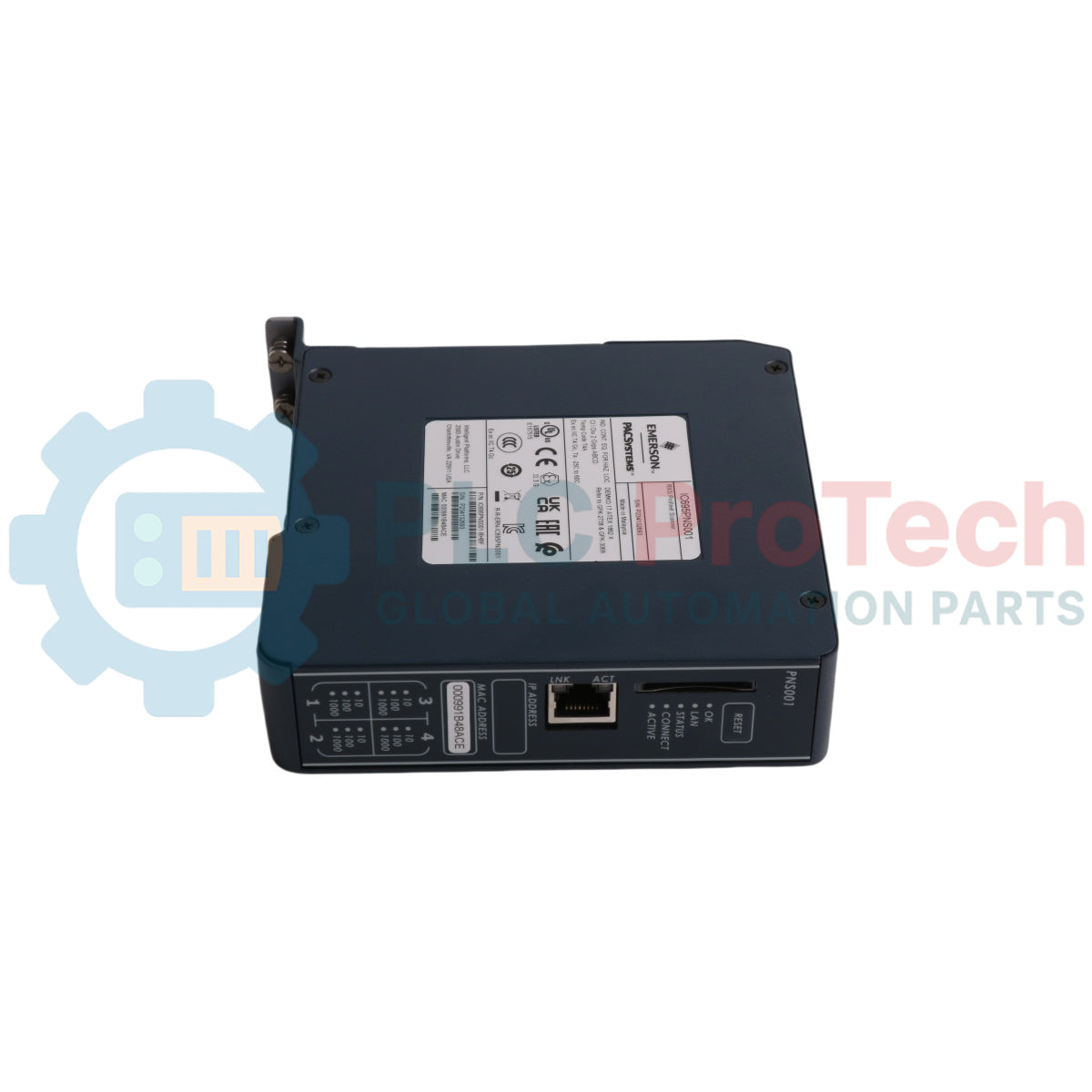

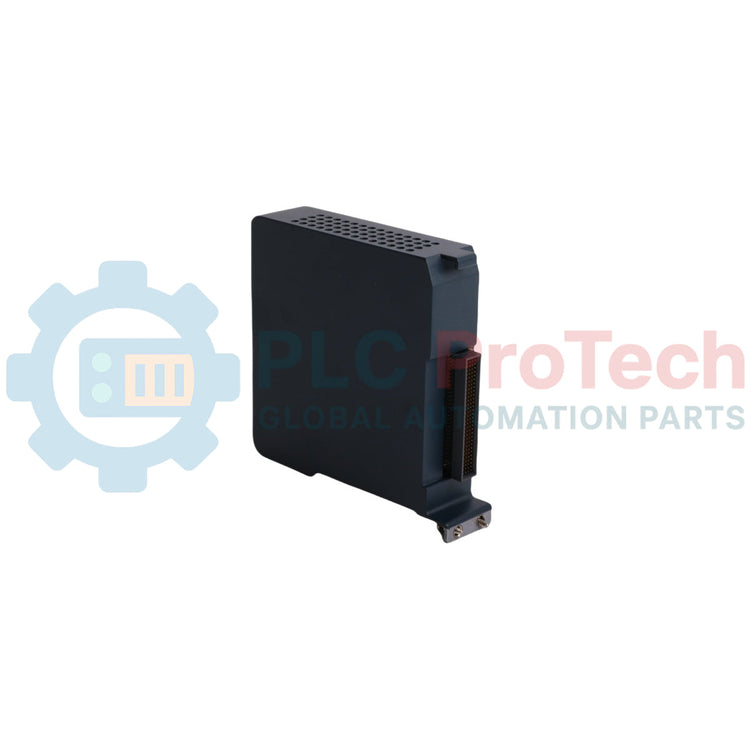

Modulo scanner PROFINET GE PACSystems RX3i IC695PNS001CA-ABAH

Panoramica del prodotto

IC695PNS001CA-ABAH (IC695PNS001CA-ABAH) è un modulo scanner di rete PROFINET deterministico ad alte prestazioni, prodotto da General Electric per la piattaforma di controllo PACSystems RX3i. Utilizzato in settori di processo esigenti, come la raffinazione petrolchimica, i moderni impianti di generazione elettrica e le grandi attività minerarie, questo modulo realizza architetture di rete decentralizzate ad alta velocità. Collega un backplane RX3i universale remoto contenente moduli I/O Series 90-30 o RX3i direttamente a un controller I/O PROFINET principale. Recuperando i dati di ingresso in tempo reale, fornendo i valori di uscita e mantenendo il determinismo sulla LAN di rete, questo modulo riduce drasticamente la latenza dal campo alla sala di controllo. La designazione specifica -ABAH garantisce una combinazione certificata di revisione hardware e baseline di esecuzione del firmware, fornendo una logica locale di fallback standardizzata che gestisce in sicurezza gli stati degli I/O in caso di perdita della comunicazione con il controller a monte. Questa funzione di protezione previene gli arresti dell'intero processo, riduce significativamente i tempi di fermo imprevisti dell'impianto e protegge le costose apparecchiature di campo dagli shock meccanici.

Configurazione tecnica

L'architettura IC695PNS001CA-ABAH integra due livelli di elaborazione di rete progettati per gestire traffico deterministico intenso sulle reti industriali. La logica di configurazione e il firmware operativo supportano le seguenti funzionalità ingegneristiche principali:

• Rivestimento conforme (suffisso CA): Le schede a circuito stampato interne multistrato presentano un rivestimento polimerico applicato in fabbrica. Questo strato protettivo isola i componenti superficiali dall'umidità, dalla polvere conduttiva e dai contaminanti chimici aggressivi presenti nell'aria, soddisfacendo i rigorosi standard ambientali G3.

• Architettura specifica della revisione (versione -ABAH): Questo identificativo di versione garantisce la compatibilità con specifici chip di comunicazione del backplane ad alta densità e definisce la revisione del bootloader caricata in fabbrica. Assicura che la logica interna corrisponda perfettamente alle tabelle di configurazione del controller principale, senza generare errori di incompatibilità della revisione.

• Interfacce infrastrutturali doppie: La disposizione hardware integra due interfacce di rete in rame RJ-45 e due slot SFP (Small Form-factor Pluggable). Questa configurazione consente ai tecnici sul campo di configurare topologie ridondanti a stella, a linea o ad anello utilizzando cablaggi standard in rame oppure collegamenti in fibra ottica multimodale/monomodale a lunga distanza.

• Fallback localizzato intelligente: Lo scanner gestisce autonomamente i parametri di configurazione e di stato di tutti i moduli presenti nel rack remoto. Se il collegamento uplink di rete principale si interrompe, il modulo avvia una routine di fallback localizzato, forzando le uscite digitali e analogiche negli stati sicuri preprogrammati (mantieni ultimo stato, forza alto o forza basso) per isolare l'infrastruttura locale.

Specifiche tecniche

Domande frequenti

• Qual è il significato strutturale del suffisso "-ABAH" quando si acquista un modulo sostitutivo?

• Il suffisso  -ABAH  è il blocco esatto della revisione del prodotto utilizzato dalla logistica degli stabilimenti GE. Quando si sostituisce un'unità guasta in un sistema altamente regolamentato, come la generazione di energia nucleare o i circuiti chimici critici, procurarsi la revisione esatta -ABAH garantisce che le revisioni hardware interne e i livelli firmware iniziali corrispondano perfettamente alla baseline di sistema approvata, impedendo rifiuti durante l'handshake software.

• Questo modulo può eseguire comunicazioni PROFINET standard su un collegamento Ethernet a 10 Mbps?

• No. I protocolli di comunicazione deterministica PROFINET attivi richiedono una velocità minima del collegamento di rete di 100 Mbps o 1000 Mbps. Sebbene la porta fisica possa negoziare automaticamente una velocità inferiore, fino a 10 Mbps, questa larghezza di banda ridotta è riservata esclusivamente al traffico Ethernet di background non critico, come le routine PING di base della rete.

• Perché un'incompatibilità del modulo non genera un guasto di configurazione del sistema per alcune schede nel rack remoto?

• Lo scanner classifica i componenti a valle mediante classi di distinzione generalizzate. Se una scheda fisicamente installata appartiene esattamente alla stessa classe funzionale della scheda designata nella configurazione software (ad esempio, sostituendo un modulo discreto di diversa densità appartenente alla stessa classe di ingressi), lo scanner ignorerà l'attivazione dei guasti di incompatibilità nella tabella dei guasti del controller.

Procedure di ingegneria sul campo e messa in servizio

Vincoli meccanici per l'installazione rigida del backplane

Il modulo non supporta la sostituzione a caldo né l'inserimento o la rimozione mentre il backplane universale è alimentato. Spegnere tutti gli alimentatori principali del rack prima di inserire l'unità. La scheda deve essere installata esclusivamente nello slot 1 o 2 di un backplane universale a 7, 12 o 16 slot, oppure nello slot 6 della variante a 7 slot. Allineare con precisione la scheda, inserire il gancio di articolazione posteriore superiore nell'apposita tacca sul bordo superiore della guida del backplane e ruotare con decisione la parte inferiore della scheda verso l'interno finché il connettore PCI ad alta densità non è completamente inserito. Fissare le viti integrate alla base del frontalino alla guida di terra del backplane per prevenire disconnessioni causate dalle vibrazioni.

Regole per l'architettura di rete e la prevenzione dei loop

Quando si cabla la struttura degli switch di rete sulle quattro porte, non collegare mai direttamente o indirettamente due o più interfacce di un singolo modulo scanner allo stesso dispositivo switch di rete esterno fisico. Ogni porta di rete del modulo opera su un canale di comunicazione completamente indipendente. La creazione di loop paralleli involontari saturerà il dominio broadcast PROFINET, causando il collasso immediato delle comunicazioni sul collegamento I/O remoto. Per le topologie ad anello, assicurarsi che la struttura dell'anello di rete sia gestita attivamente dalla configurazione master del Media Redundancy Protocol (MRP) PROFINET.

Raccomandazioni per il cablaggio e la messa a terra degli alimentatori CC RX3i

Quando si installa questo modulo insieme ad alimentatori CC RX3i (come l'IC695PSD140), il polo negativo dell'ingresso a 24 VCC deve essere collegato direttamente alla terra. La mancata creazione di questo punto di riferimento può causare guasti localizzati agli alimentatori, con l'accensione del LED P/S Fault sugli alimentatori adiacenti non alimentati e l'interruzione della distribuzione dell'alimentazione ai moduli del backplane interno durante le sequenze di avvio.
