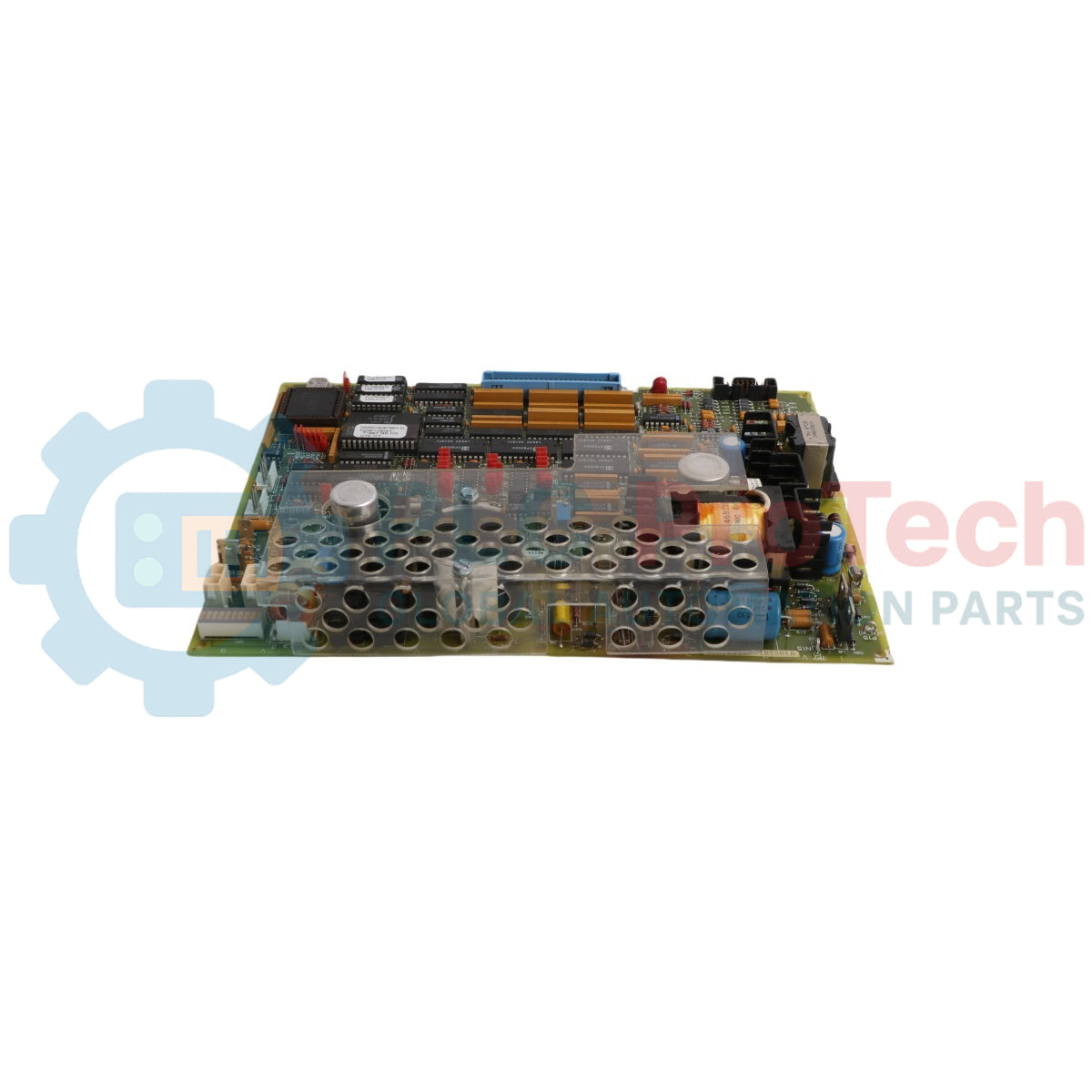

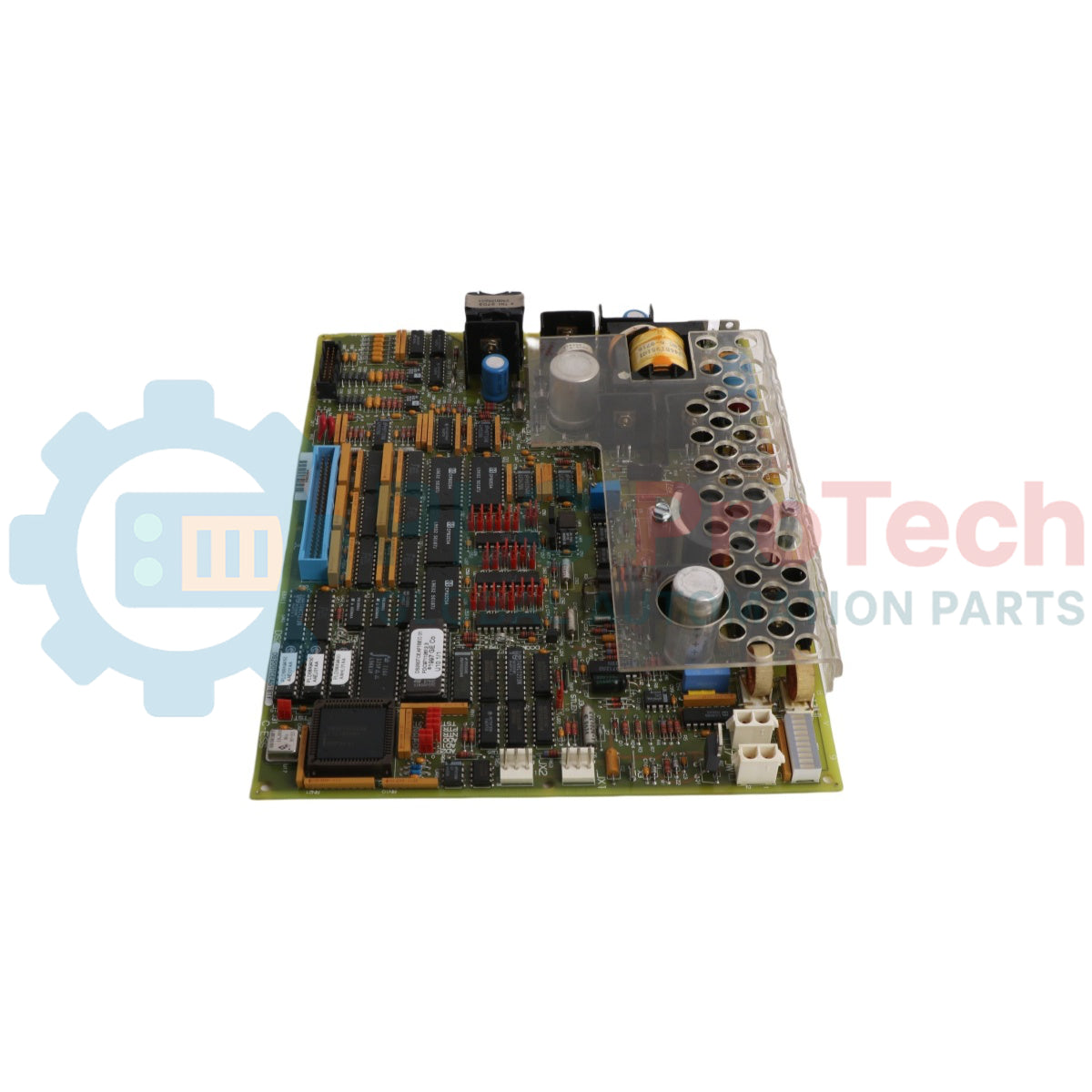

Scheda di overspeed di emergenza Mark V DS200TCEAG1BSF di General Electric

Descrizione

La DS200TCEAG1BSF è una scheda a circuiti stampati sviluppata da General Electric per la serie di sistemi di controllo turbine Mark V. Funzionando come scheda di rilevamento del fuori giri di emergenza (abbreviata TCEA), questo modulo del Gruppo 1 è integrato negli assiemi di azionamento automatici per applicazioni di controllo di turbine eoliche, a vapore o a gas. La DS200TCEAG1BSF presenta un tipo di assemblaggio normale con revisioni funzionali e grafiche specializzate, basate sull'architettura di riferimento del layout della scheda DS200TCEAG1 principale.

La funzione principale di questa scheda è elaborare i limiti di fuori giri della turbina e gestire i segnali di arresto per il rilevamento della fiamma, avviando l'arresto dell'azionamento quando vengono superati i limiti di sicurezza. Posizionata in modo sicuro all'interno del nucleo < P > del sistema, coordina le routine diagnostiche tramite strutture hardware interne specializzate, utilizzando la tecnologia di controllo Speedtronic per interfacciarsi con le schede di controllo ausiliarie nella rete dell'azionamento.

Caratteristiche

• Utilizza circuiti integrati specializzati, tra cui i circuiti di rilevamento della fiamma TCEA, di rilevamento del fuori giri della turbina TCEA e di sincronizzazione automatica TCEA.
• Dispone di un microprocessore 80196 integrato, progettato per l'elaborazione locale dei segnali ad alta affidabilità e l'esecuzione degli arresti.
• Supporta più moduli di memoria programmabile di sola lettura (PROM) per la gestione del firmware.
• Dotato di uno strato protettivo standard con un rivestimento PCB di tipo normale per isolare le piste del circuito.
• Integra 30 ponticelli Berg manuali per una programmazione precisa delle posizioni e il monitoraggio funzionale dell'hardware.
• Utilizza l'Editor di configurazione I/O Mark V per la configurazione software e l'allineamento dei parametri di sistema.

Applicazioni

• Sistemi di azionamento automatici per turbine a gas, a vapore ed eoliche.
• Infrastruttura per l'arresto di emergenza e il monitoraggio del fuori giri della turbina.
• Circuiti di controllo di sicurezza e diagnostici a ridondanza modulare tripla (TMR).
• Rilevamento industriale delle fiamme e isolamento dei segnali di emergenza.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Orientamento e supporto della scheda: Quando si inseriscono o rimuovono i cavi tramite i connettori a baionetta maschio, tenere il connettore con una mano e sostenere saldamente il telaio della scheda con l'altra per evitare flessioni o sollecitazioni meccaniche sul substrato della scheda.
• Programmazione della posizione: Configurare i 30 ponticelli Berg integrati per programmare la scheda in base alla sua precisa posizione di tracciamento nel core < P >. Se il modulo viene spostato all'interno del pannello, questi ponticelli devono essere reimpostati in base alle nuove coordinate dello slot.
• Configurazione software: Completare la distribuzione del sistema e la configurazione dell'interfaccia tramite lo strumento standard Mark V IO Configuration Editor.
• Protezione dei circuiti: Assicurarsi che tutti e 3 i fusibili integrati siano presenti e correttamente abbinati alle specifiche del circuito designato prima di ripristinare l'alimentazione alla rete di distribuzione tramite il connettore J7.
