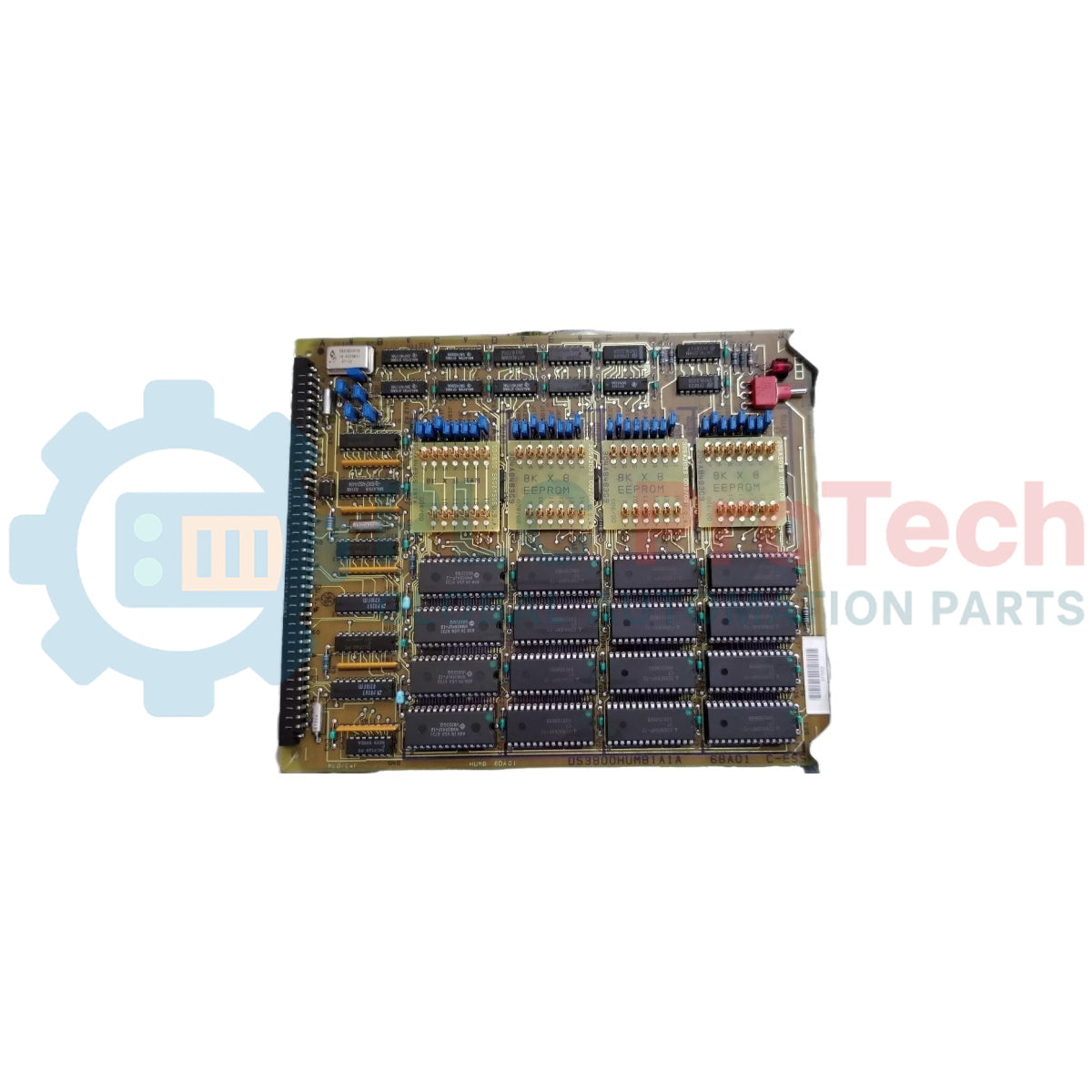

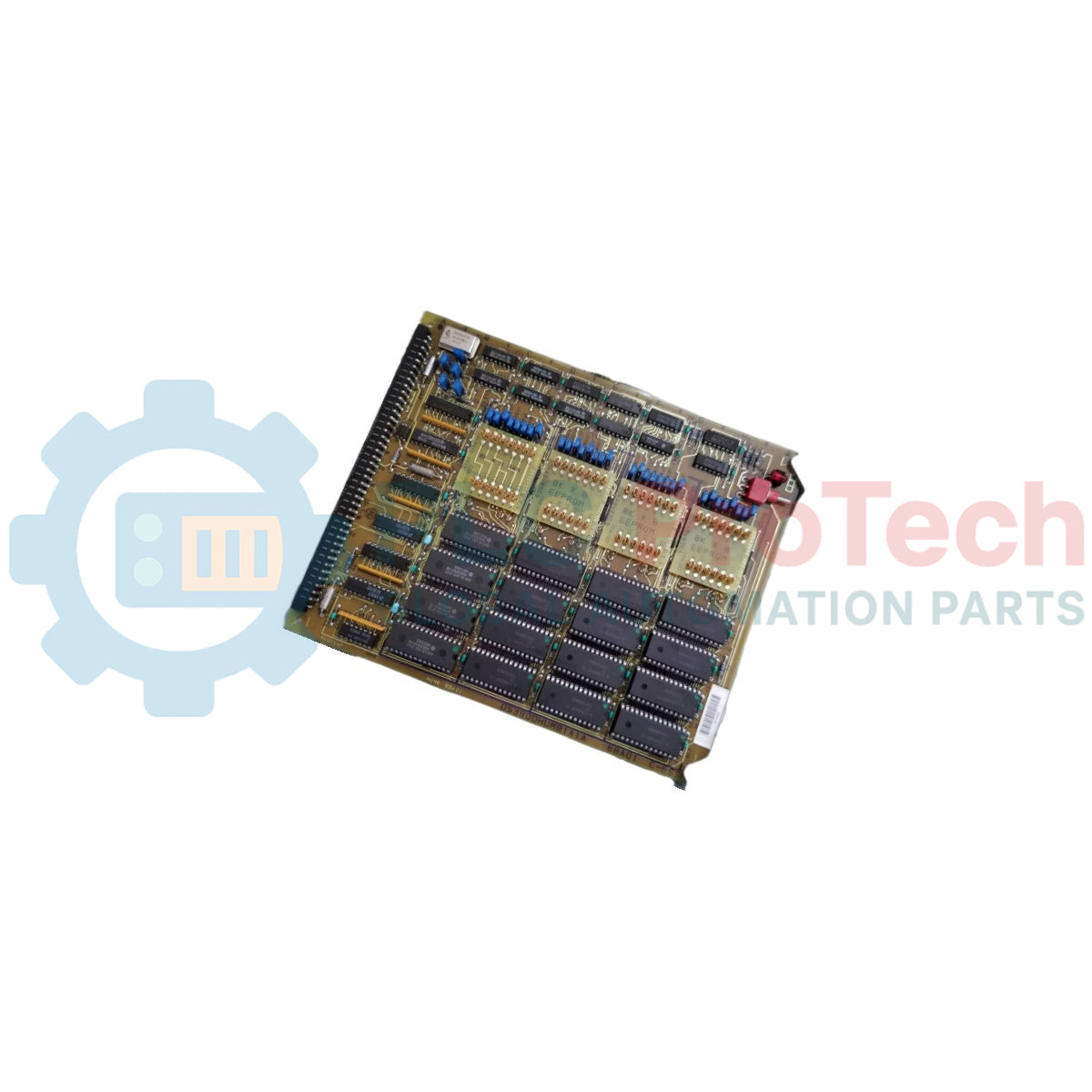

Scheda di memoria Mark IV GE DS3810MMBB1A1A DS3800HUMB1A1A

Descrizione

La DS3810MMBB1A1A è un gruppo hardware di moduli di memoria ad alta affidabilità, progettato per il sistema di controllo turbine Speedtronic Mark IV. Questa scheda di archiviazione dati digitali, abbinata alla scheda figlia DS3800HUMB1A1A, fornisce spazio locale di allocazione dei parametri, volatile e non volatile, necessario per ospitare complessi blocchi di istruzioni del microprocessore e registri diagnostici.

La configurazione fondamentale della DS3810MMBB1A1A è incentrata sull'esecuzione di trasferimenti dati ridondanti privi di errori attraverso la rete di elaborazione centrale. Il nodo ricevente valuta continuamente ogni circuito di trasferimento ridondante; se durante la fase primaria di trasferimento dati non vengono rilevati errori logici o di checksum, la scheda utilizza direttamente tale flusso per aggiornare gli array di memoria integrati, scartando contemporaneamente la sequenza di trasferimento secondaria speculare. Questo circuito di verifica automatizzato impedisce che metriche di campo compromesse o condizioni di errore di parità sovrascrivano i parametri operativi del sistema. Operando in stretto coordinamento con la scheda DS3800HUMB1A1A, si interfaccia con i canali di comunicazione locali per sincronizzare i punti di controllo del firmware, mantenendo le attività di esecuzione dei macchinari pesanti pienamente allineate alle configurazioni del sistema.

Caratteristiche

• Convalida del trasferimento dati ridondante: Valuta automaticamente le sequenze di comunicazione parallele, elaborando il primo frame di dati privo di errori e scartando i backup ridondanti.
• Sincronizzazione della memoria integrata: Mantiene cicli di scrittura ad alta velocità per aggiornare i parametri centrali senza causare ritardi logici nei core di esecuzione della turbina attivi.
• Architettura di interconnessione a doppia scheda: Si collega direttamente alla scheda figlia DS3800HUMB1A1A per ampliare la larghezza di banda di elaborazione e lo spazio di archiviazione diagnostica.
• Compatibilità hardware Speedtronic: Progettata specificamente per soddisfare i requisiti del bus parallelo della famiglia di controllo legacy Mark IV.

Applicazioni

• Archiviazione delle sequenze di controllo Speedtronic: Conserva cicli di elaborazione critici, configurazioni di arresto e vincoli di regolazione all'interno del pannello del controller centrale della turbina.
• Registrazione dei parametri dei sensori ridondanti: Gestisce i registri temporanei dei dati relativi ai parametri delle turbine a gas o a vapore nei casi in cui siano necessari collegamenti di comunicazione ridondanti.
• Memoria di backup per l'automazione industriale: Installata in sistemi legacy di automazione delle utility per proteggere le mappe software non volatili da improvvisi collassi della rete elettrica.

Specifiche tecniche

Linee guida per l'installazione

• Isolamento completo del telaio: Scollegare, mettere in sicurezza e verificare la completa dissipazione di tutte le tensioni del sistema e delle alimentazioni di controllo ausiliarie dirette al rack di elaborazione prima di maneggiare qualsiasi componente della scheda.
• Protezione dalle cariche elettrostatiche: I tecnici qualificati devono mantenere ben fissato per tutta la durata dell'inserimento un cinturino da polso antistatico ESD approvato e completamente collegato a terra, per eliminare i rischi di scariche capacitive sui chip di memoria integrati.
• Interconnessione della scheda figlia: Verificare che la scheda DS3800HUMB1A1A sia correttamente bloccata e fissata con i pin sulla superficie della scheda primaria DS3810MMBB1A1A, utilizzando distanziali strutturali standard, prima di inserire il gruppo nelle guide del telaio portaschede.
• Alloggiamento del connettore edge parallelo: Far scorrere il gruppo a doppia scheda direttamente lungo i canali dell'alloggiamento, esercitando una pressione uniforme finché i pesanti pin edge del backplane non siano completamente bloccati all'interno dei blocchi riceventi femmina del rack.
