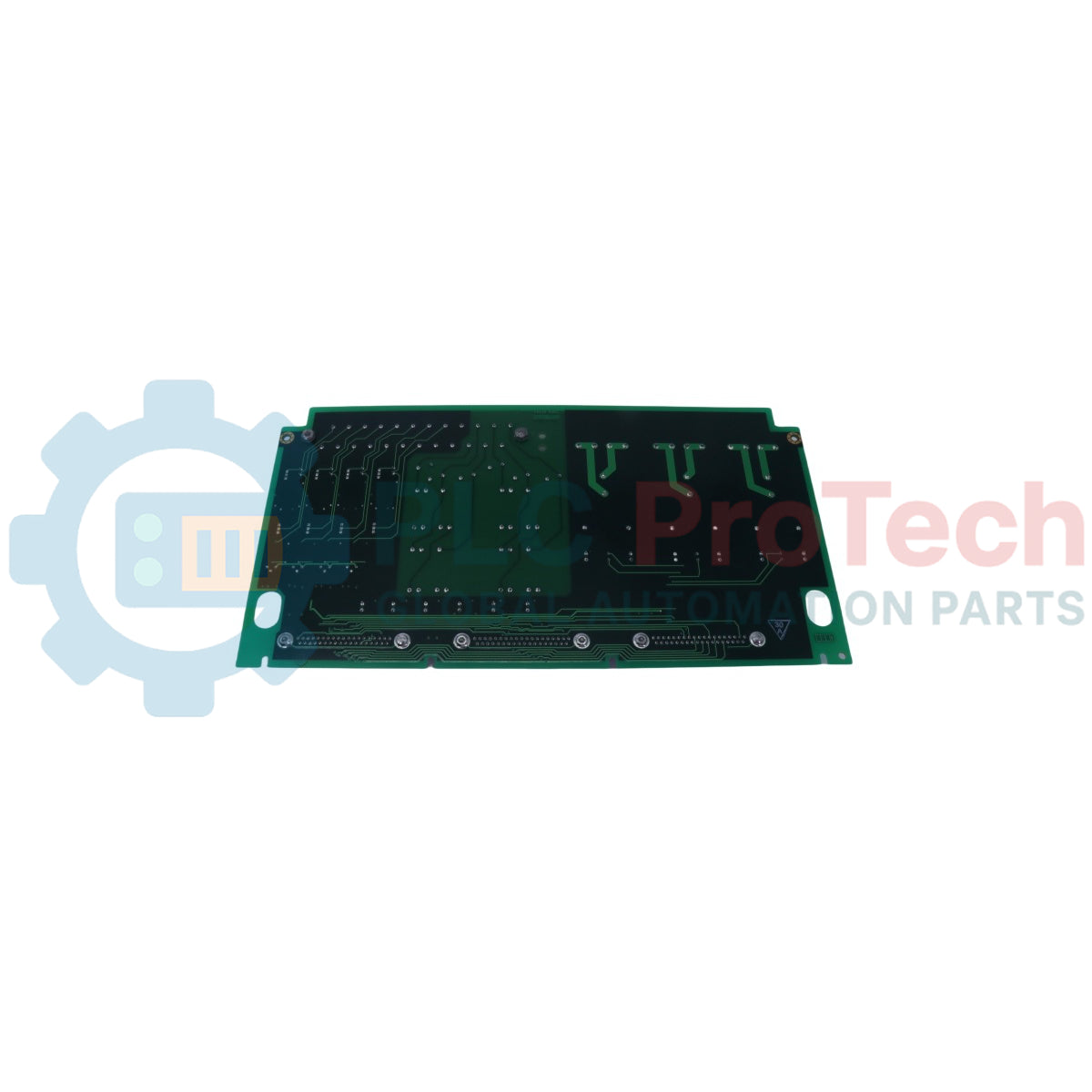

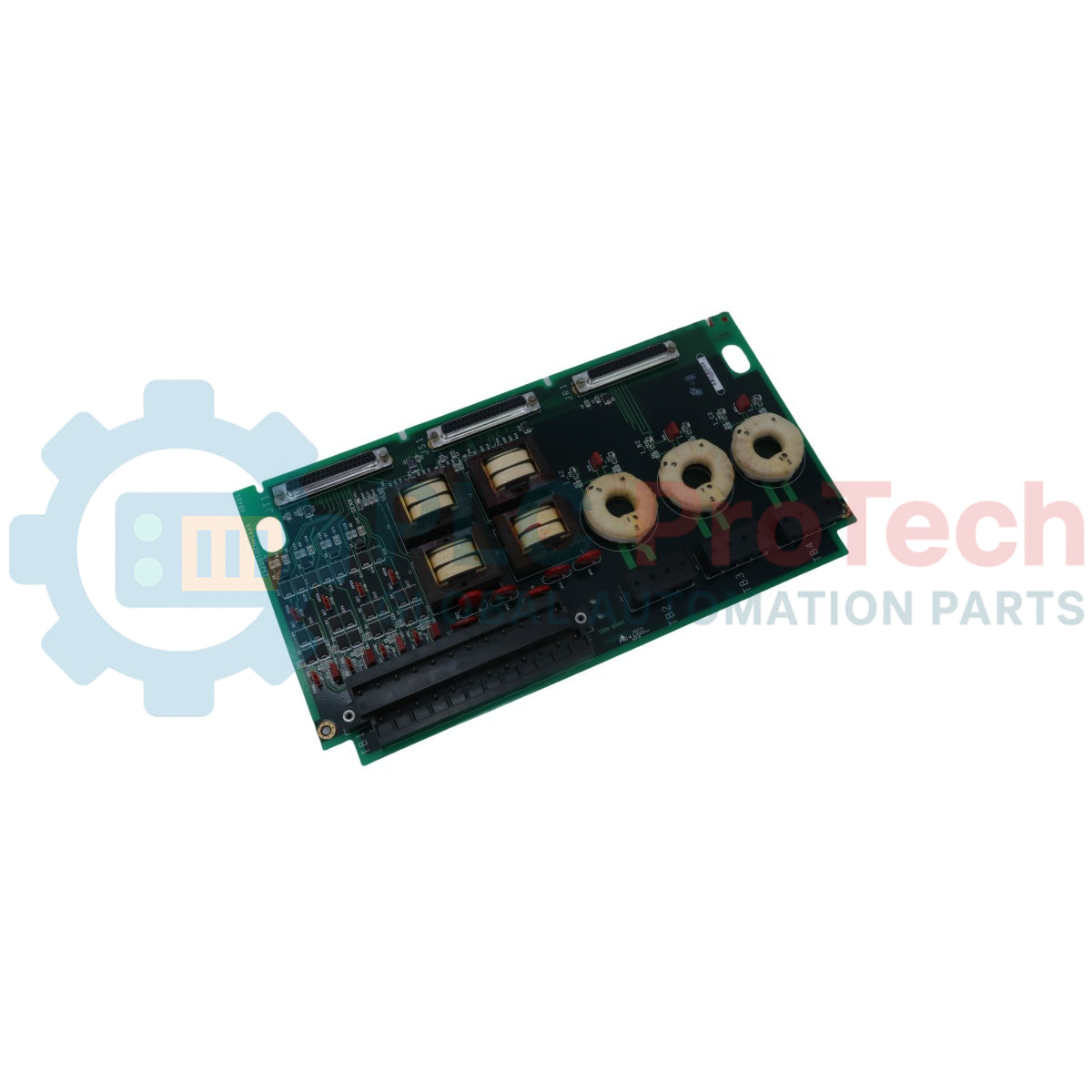

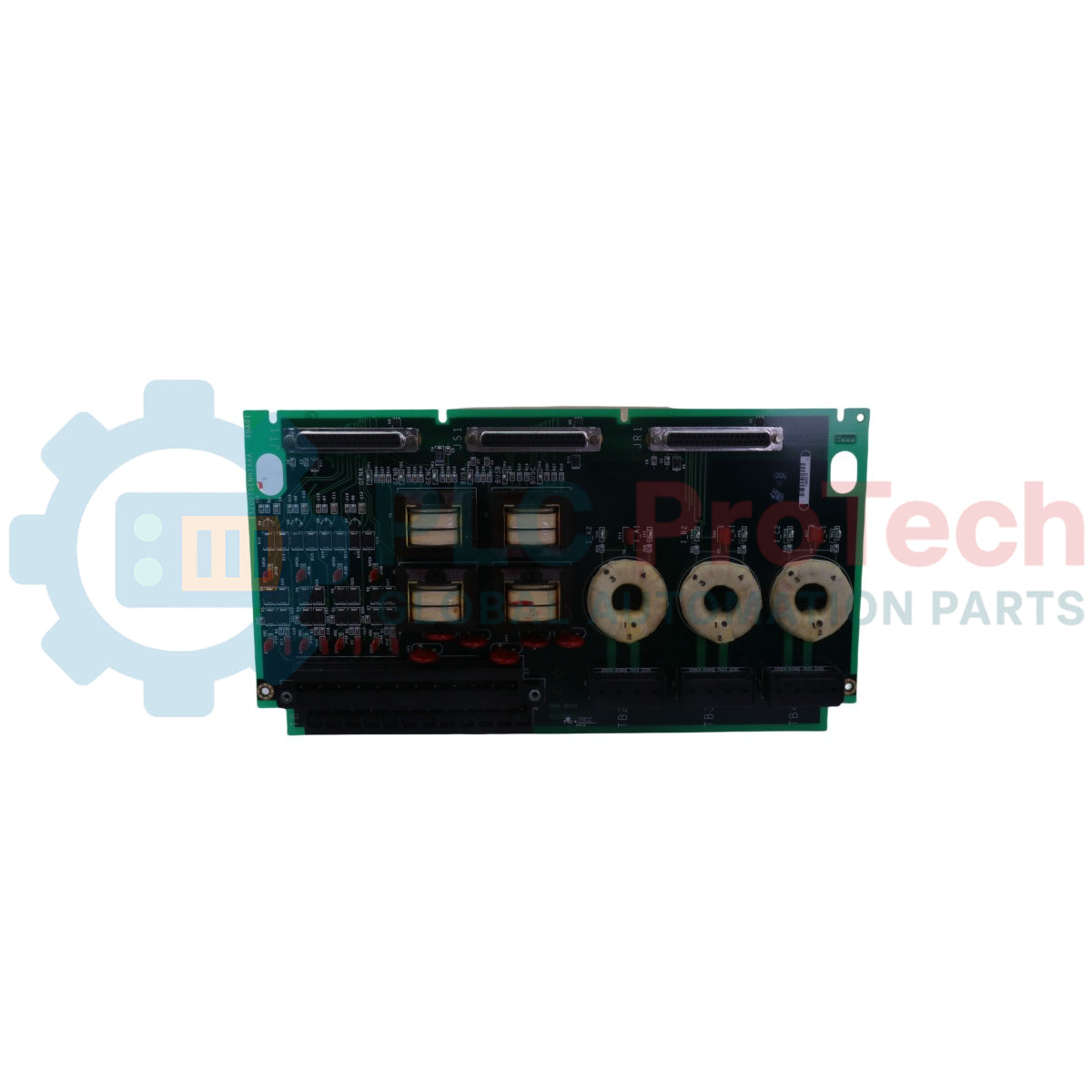

Scheda di terminazione General Electric IS200TGENH1A Mark VI Speedtronic

Descrizione

La IS200TGENH1A è una scheda terminale di monitoraggio del generatore progettata da General Electric come parte della serie di sistemi di controllo delle turbine Mark VI Speedtronic. Questa scheda di terminazione funge da interfaccia primaria che collabora con una scheda processore VGEN principale per monitorare le tensioni trifase del generatore, le tensioni del bus e le correnti del generatore. Attraverso questi set di segnali monitorati, l'architettura di elaborazione calcola la potenza trifase complessiva, le frequenze della corrente e il fattore di potenza netto del sistema. La IS200TGENH1A presenta una configurazione hardware integrata che comprende ingressi per trasformatori di corrente (CT) isolati magneticamente insieme a ingressi per trasformatori di tensione (PT), consentendo la raccolta completa dei dati in configurazioni di controllo simplex e a ridondanza modulare tripla (TMR). Per supportare diverse attività di controllo ausiliarie, il dispositivo include quattro ingressi analogici regolabili, una serie di varistori a ossido metallico (MOV) protettivi locali e relè discreti posizionati centralmente sulla superficie della scheda. L'intero assieme del circuito stampato è rivestito con un sottile rivestimento conformale per garantire l'integrità dei componenti a lungo termine quando viene installato in grandi impianti elettrici o in applicazioni con turbine a vapore.

Caratteristiche

• Comunica direttamente con i processori VGEN per calcolare le variabili di potenza trifase, il monitoraggio della frequenza e i fattori di potenza
• Realizzata secondo uno standard di assemblaggio hardware normale conforme alle assegnazioni del gruppo uno del sistema Mark VI
• Dotata di un sottile strato completo di rivestimento protettivo conformale per PCB sull'intera superficie della scheda
• Presenta un lungo morsetto nero affiancato da tre morsetti neri più piccoli per realizzare in sicurezza i collegamenti dei circuiti sul campo
• Integra quattro grandi relè quadrati neri con speciali elementi centrali gialli, posizionati direttamente al centro del layout del PCB
• Protegge i percorsi analogici con una matrice integrata di almeno sei varistori a ossido metallico (MOV) circolari e rossi
• Ospita tre ingressi per trasformatori di corrente (CT) monofase isolati magneticamente, in grado di accettare ampi intervalli di corrente continua
• Utilizza punti di terminazione CT non innestabili con capicorda imperdibili per garantire la sicurezza contro gli incidenti dovuti a circuiti aperti
• Include tre induttori a filo rotondo bianchi, rivestiti in tessuto e allineati verticalmente nella sezione inferiore
• Dispone di limiti diagnostici integrati con percorsi automatizzati per il rilevamento dei fili interrotti e correnti monitorate delle bobine dei relè
• Dotata di tre porte per connettori edge denominate JT1, JS1 e JR1, ciascuna con un chip ID elettronico indipendente di sola lettura

Applicazioni

• Monitoraggio di generatori con turbina a vapore di grandi dimensioni e calcolo del fattore di potenza
• Interfaccia per la telemetria di trasformatori di tensione e trasformatori di corrente trifase
• Integrazioni con pannelli di controllo delle turbine simplex o a ridondanza modulare tripla (TMR)
• Distribuzione di segnali di trasduttori analogici ad alta affidabilità

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• \Configurazione degli ingressi:\ Configurare i ponticelli J1A-J4A per specificare se i canali di ingresso analogici da 1 a 4 devono ricevere ingressi di corrente o di tensione.
• \Configurazione del percorso di ritorno:\ Utilizzare i ponticelli J1B-J4B per definire se il percorso di ritorno del relativo canale analogico è collegato alla massa comune o lasciato aperto, in base allo schema di messa a terra.
• \Cablaggio dei trasformatori di corrente:\ Collegare le linee dei sensori CT esclusivamente agli appositi morsetti TB2, TB3 e TB4, serrando saldamente i capicorda prigionieri attorno a fili fino a #10 AWG per eliminare qualsiasi rischio di danni dovuti a circuito aperto.
• \Interconnessione ridondante:\ Nei sistemi simplex, collegare un singolo cavo di interfaccia dalla scheda al processore VGEN. Per le configurazioni di sistema a ridondanza modulare tripla (TMR), collegare tre fili distinti dai connettori JR1, JS1 e JT1 a tre schede processore VGEN separate.
