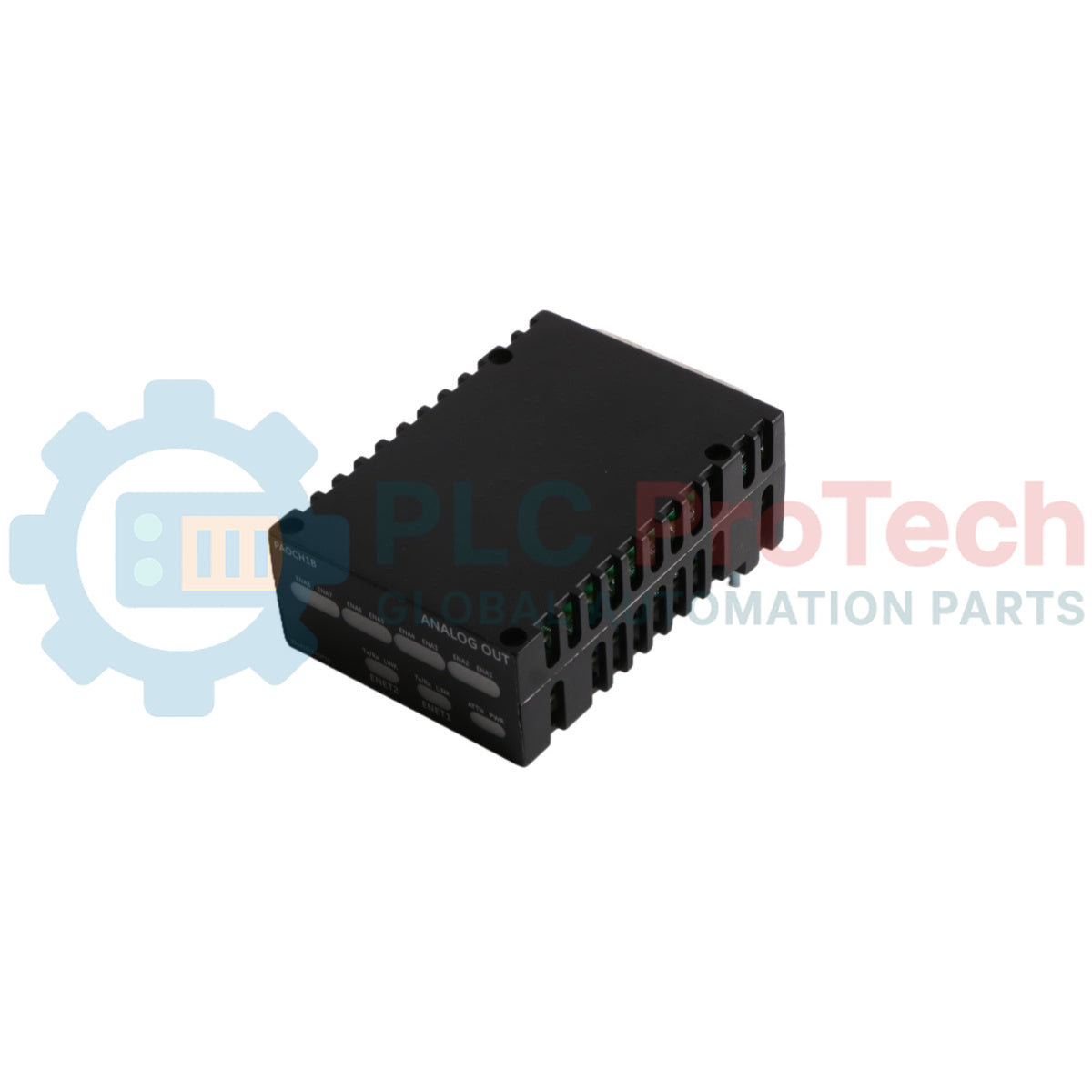

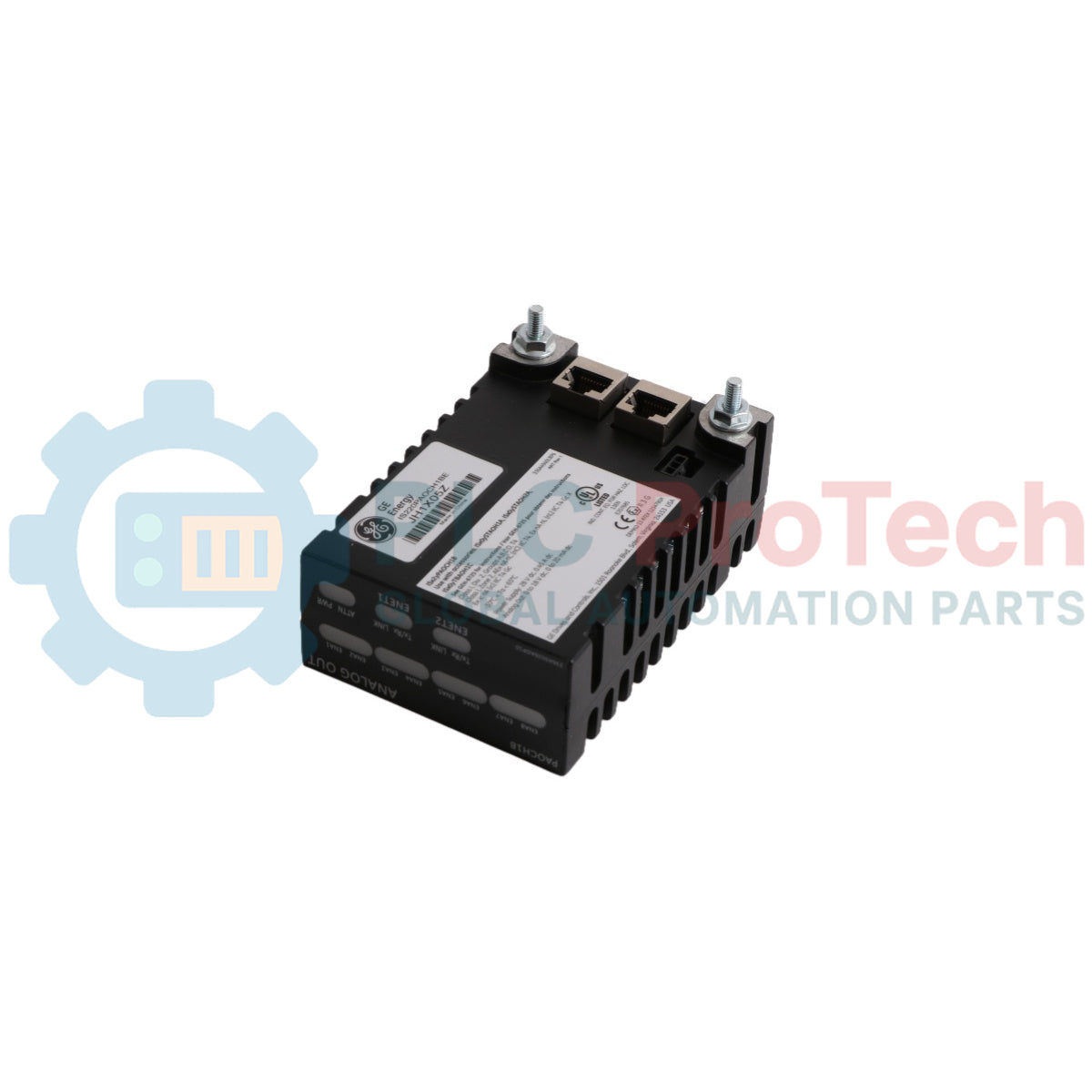

Modulo di uscita analogica General Electric IS220PAOCH1B Mark VIe

SKU IS220PAOCH1B

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS220PAOCH1B
Origin United States
Product Type: Analog Output Module
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.36 kg
Dimensions: 8.2cm x 12.2cm x 6cm
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Quantità

Call sales Contact

Product Description

Descrizione

IS220PAOCH1B è un modulo I/O con uscita analogica prodotto da General Electric come parte della serie Mark VIe per sistemi di controllo distribuiti. Il PAOC (Analog Output Pack) funge da interfaccia elettrica tra una o due reti Ethernet I/O e una scheda terminale per uscite analogiche. Contiene una scheda processore comune utilizzata nei pacchetti I/O distribuiti Mark VIe, insieme a una coppia dedicata di schede di acquisizione per uscite analogiche. Questo pacchetto supporta fino a otto uscite a loop di corrente simplex da 0–20 mA e dispone di un convertitore analogico-digitale integrato per il monitoraggio del feedback di corrente di ciascun canale di uscita. Gli ingressi vengono elaborati tramite due connettori Ethernet RJ45 e un ingresso di alimentazione a tre pin, mentre le uscite vengono fornite tramite un connettore DC-37 pin che si collega direttamente alla scheda terminale. L'unità è dotata di LED indicatori per la diagnostica visiva e supporta la comunicazione diagnostica locale tramite una porta a infrarossi.

Caratteristiche

Funge da interfaccia elettrica tra le reti Ethernet I/O e le schede terminali per uscite analogiche
Integra una scheda processore comune utilizzata nei pacchetti I/O distribuiti Mark VIe
È dotato di una coppia dedicata di schede di acquisizione per uscite analogiche
Fornisce un convertitore analogico-digitale integrato per la verifica in tempo reale del feedback di corrente
Include due connettori Ethernet RJ45 per l'ingresso di rete e un ingresso di alimentazione a tre pin
Utilizza un connettore DC-37 pin per il collegamento diretto alla scheda terminale corrispondente
Dispone di LED indicatori per un chiaro monitoraggio diagnostico visivo
Supporta la comunicazione diagnostica locale tramite una porta a infrarossi integrata
Contiene un relè meccanico normalmente aperto per ciascuna uscita analogica, per abilitare o disabilitare il percorso di uscita
Integra un sensore di temperatura incorporato per monitorare le condizioni interne della scheda

Applicazioni

Sistemi di controllo delle turbine
Impianti di generazione elettrica
Automazione industriale e sistemi di controllo distribuito (DCS)
Ambienti di controllo critici per la sicurezza

Specifiche tecniche

Parametro	Specifiche
Produttore	General Electric
Numero di parte	IS220PAOCH1B, REV B
Serie	Mark VIe
Tipo di prodotto	Modulo con uscita analogica
Numero di canali	Otto canali di uscita di corrente simplex
Uscite analogiche	0-20 mA, fino a 900 Ohm
Precisione	±0,5% da -30 Celsius a 65 Celsius
Dimensioni	8,26 cm di altezza x 4,19 cm di larghezza x 12,1 cm di profondità
Paese di origine	USA
Temperatura di esercizio	Da -30 a 65 Celsius (esterno del pacchetto: da -40 a 70 Celsius)
Conformità dell'uscita	18 V
Convertitore digitale-analogico	DAC a 16 bit per canale di uscita
Convertitore analogico-digitale	ADC a 16 bit per il feedback di corrente
Resistenza di feedback	Resistenza da 50 ohm sulla scheda terminale

Collegamenti/Interfacce

Tipo di collegamento	Funzione / Descrizione
Due connettori Ethernet RJ45	Ingressi di rete per configurazioni simplex, dual o TMR
Ingresso a 3 pin	Ingresso di alimentazione
Connettore DC-37 pin	Interfaccia di uscita con collegamento diretto alla scheda terminale
Porta a infrarossi	Comunicazione diagnostica locale

Linee guida per l'installazione

Flessibilità di configurazione: Il dispositivo supporta configurazioni simplex, dual o Triple Modular Redundant (TMR), in base ai requisiti di ridondanza del sistema.
Compatibilità con la scheda terminale: Il modulo è compatibile con la scheda terminale per uscite analogiche TBAOH1C e con la scheda STAO. Non è compatibile con la scheda DTAO montata su guida DIN.
Considerazioni termiche ambientali: Sebbene l'esterno del pacchetto sia classificato per temperature da -40 a 70 Celsius, la temperatura ambiente massima deve essere ridotta nell'applicazione a causa della disposizione interna ad alta densità su tre schede.
Impedenza di uscita: L'impedenza minima di uscita è limitata dalla resistenza equivalente minima in serie del carico del cliente ai morsetti della scheda terminale.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the analog output pack?

The pack serves as the electrical interface between one or two I/O Ethernet networks and an analog output terminal board, regulating up to eight simplex 0-20 mA current loops.

Which terminal boards are compatible with the device?

The module is compatible with the TBAOH1C and STAO boards, but it cannot be used with the DIN-rail mounted DTAO board.

How does the module monitor output precision?

Each channel features a 16-bit digital-to-analog converter for output control and a 16-bit analog-to-digital converter paired with a 50-ohm resistor to provide active current feedback.

What happens when an output relay is disabled?

When the mechanical normally open relay is disabled, the output is routed through the relay, opening the circuit between the customer load and the analog output.
