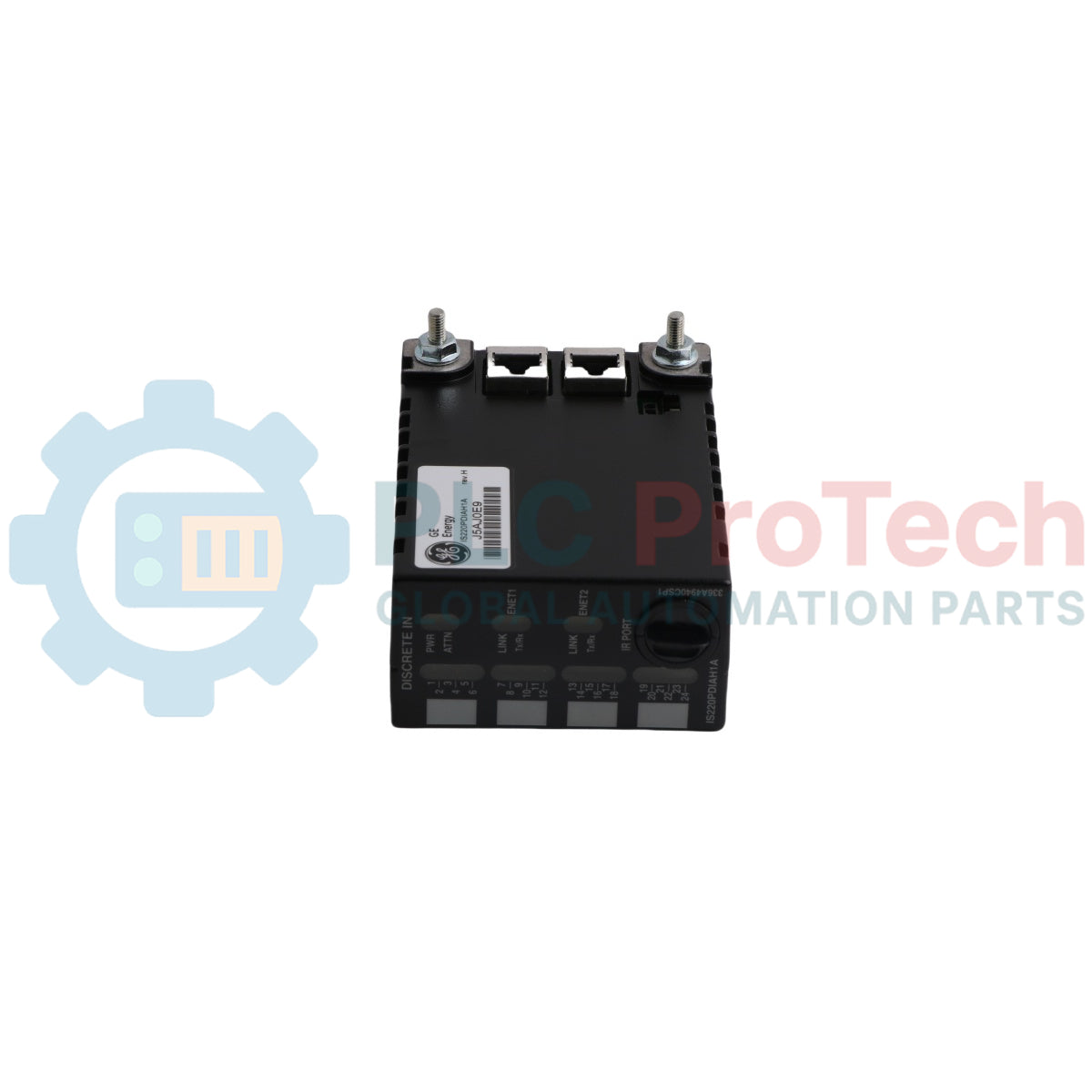

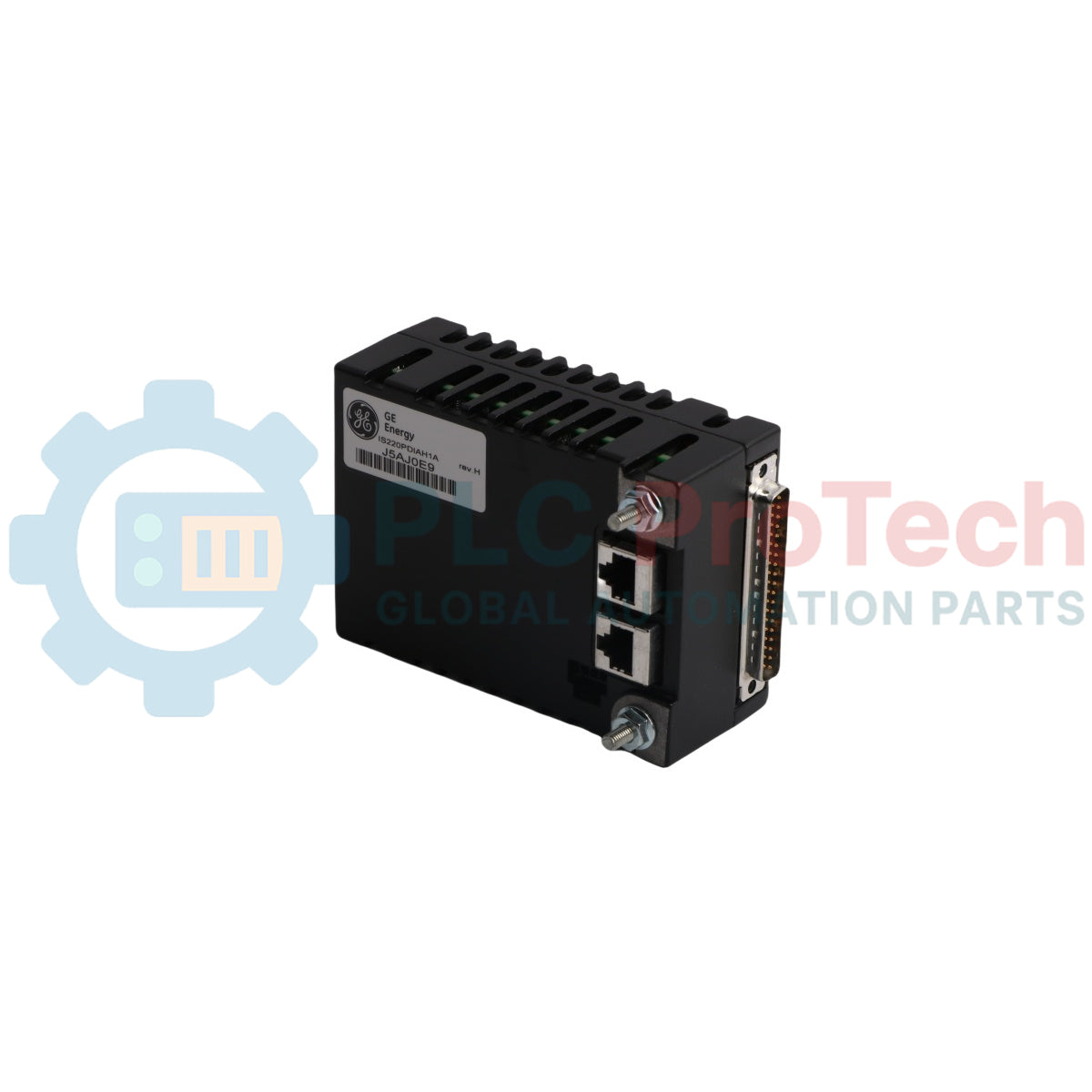

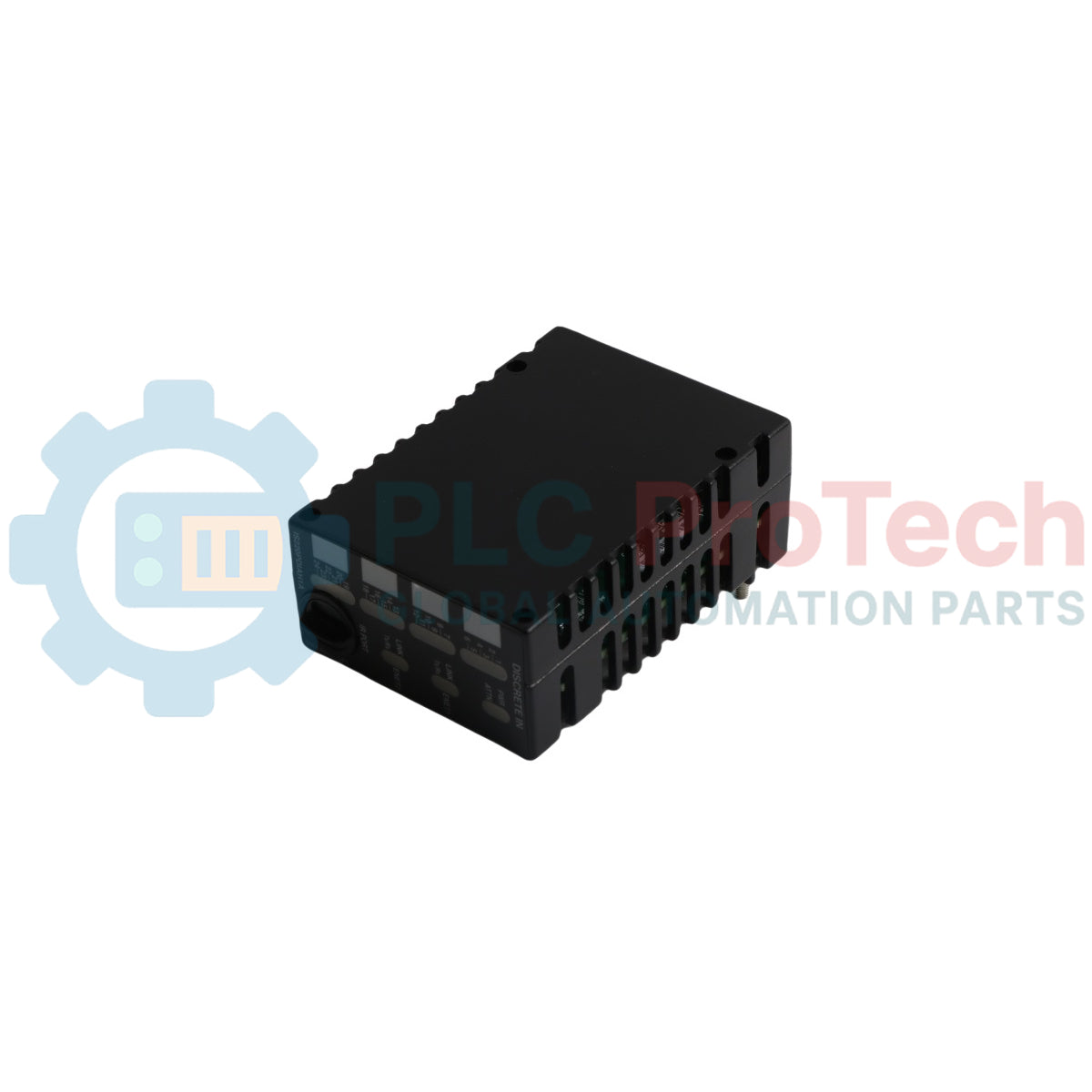

Pacchetto I/O discreto General Electric IS220PDIAH1A Mark VI

Descrizione

IS220PDIAH1A è un modulo di ingressi discreti prodotto da General Electric come parte della serie di prodotti Mark VI, che utilizza la tecnologia del sistema di controllo Speedtronic. Questo modulo funge da interfaccia operativa per gestire i segnali di stato discreti, lavorando in combinazione con il modulo di ingressi discreti YDIA nell'architettura di controllo complessiva. Progettato per un'integrazione versatile nei sistemi automatizzati di turbine a vapore, a gas e nelle turbine eoliche a energia alternativa, IS220PDIAH1A elabora gli ingressi e instrada le comunicazioni direttamente attraverso i percorsi di rete integrati. È dotato di una protezione della scheda a rivestimento conformale di base per garantire la stabilità tecnica contro i contaminanti. Il modulo consente il collegamento delle comunicazioni tramite una porta Ethernet dedicata, posizionata sulla parte anteriore dell'involucro sotto un gruppo di LED di stato strutturali, facilitando la connessione diretta alle reti centrali.

Caratteristiche

• Interfaccia direttamente i segnali di ingresso discreti con la rete primaria di controllo della turbina
• Realizzato come revisione funzionale di classe A per ottimizzare i parametri di monitoraggio del circuito di base
• Protetto a livello di circuito mediante un rivestimento superficiale conformale dell'intera scheda PCB
• Integra un ricetrasmettitore a infrarossi frontale destinato alle attività diagnostiche senza contatto
• Integra sette distinti indicatori LED sul frontalino, comprese spie specifiche per gli stati di alimentazione e collegamento (ENet1 ed ENet2)
• Dotato di una porta Ethernet accessibile sul pannello frontale per semplificare il cablaggio delle comunicazioni di rete
• Pienamente compatibile con gli ambienti in aree pericolose se installato con gruppi di morsettiere approvati

Applicazioni

• Gestione dei loop di stato discreti delle turbine a gas e a vapore
• Ambienti di controllo per turbine eoliche a energia alternativa
• Sistemi di monitoraggio discreto multicanale per l'automazione industriale
• Protezione dell'infrastruttura di controllo industriale basata su Speedtronic

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Collocazione del modulo: installare il pacchetto di ingressi discreti insieme al modulo di ingressi discreti YDIA associato per soddisfare le configurazioni standard dei loop funzionali.
• Interfacciamento della scheda terminale: fissare il modulo su una scheda terminale associata approvata, selezionando tra le varianti compatibili IS200TBCIH4C, IS200STCIH1A, IS200STCIH8A, IS200TBCIH2C o IS200TCIH2A.
• Interconnessione di rete: collegare la linea di comunicazione locale alla porta Ethernet integrata situata sotto il gruppo dei tre indicatori principali di alimentazione e collegamento sul frontalino.
• Parametri di alimentazione: fornire una tensione di ingresso operativa che mantenga una soglia di base superiore alla tensione nominale minima di 27.4 VDC per evitare guasti di bassa tensione durante l'elaborazione nello stato attivo.

Conformità e certificazioni

• Certificazione ULE207685: approvato per aree non pericolose, Classe I Zona 2 Gruppo IIC e Classe I Divisione 2 Gruppi A, B, C e D
• Certificazione UL DEMKO 12 ATEX 1114875X: approvato per aree ATEX Zona 2 Gruppo IIC
• Standard UL 60079-0 Ed. 5: conformità Classe I Zona 2 Gruppo IIC
• Standard UL 60079-15 Ed. 3: conformità Classe I Zona 2 Gruppo IIC
• Manuale di riferimento: manuale Hazloc per apparecchiature di controllo Mark VI GEH-6725
