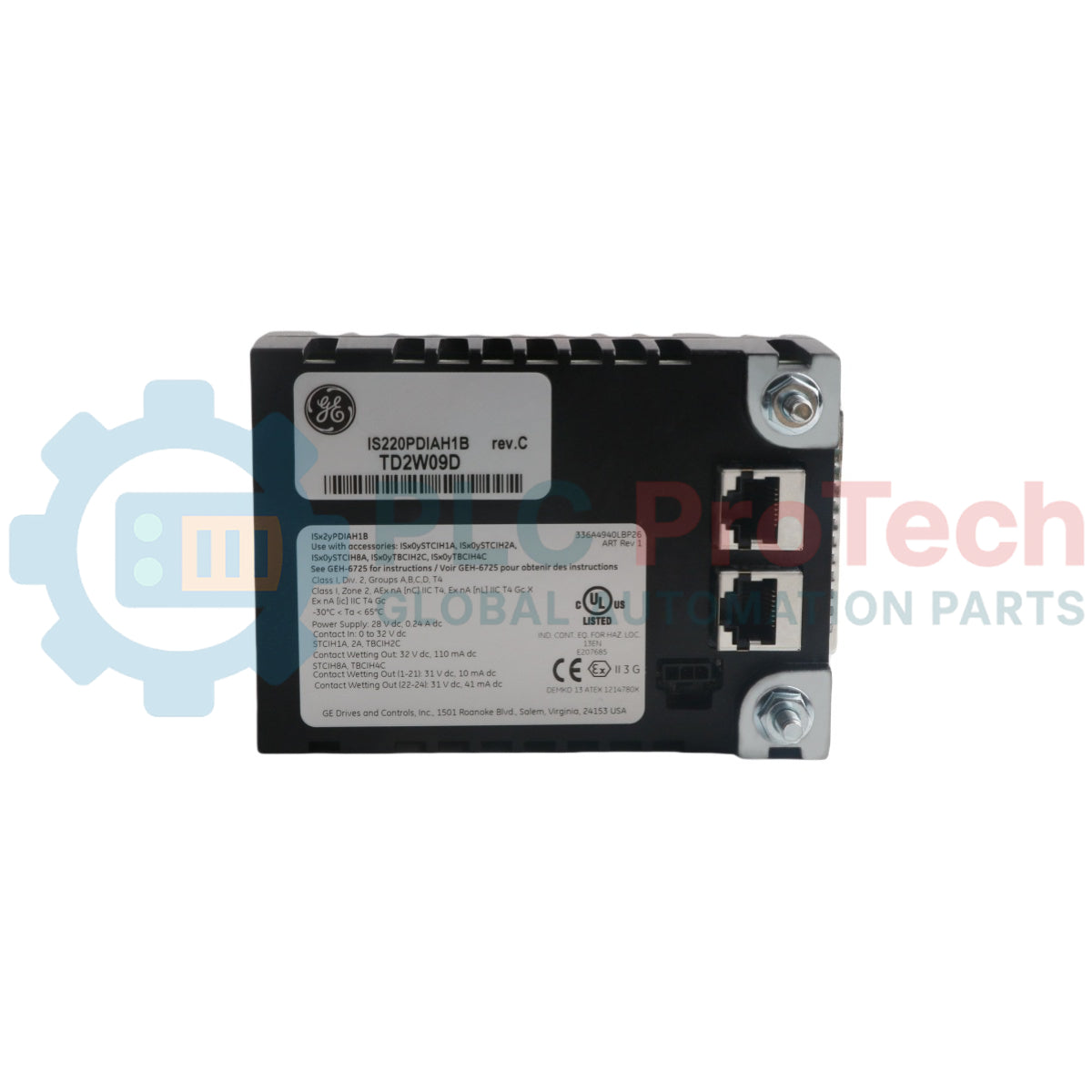

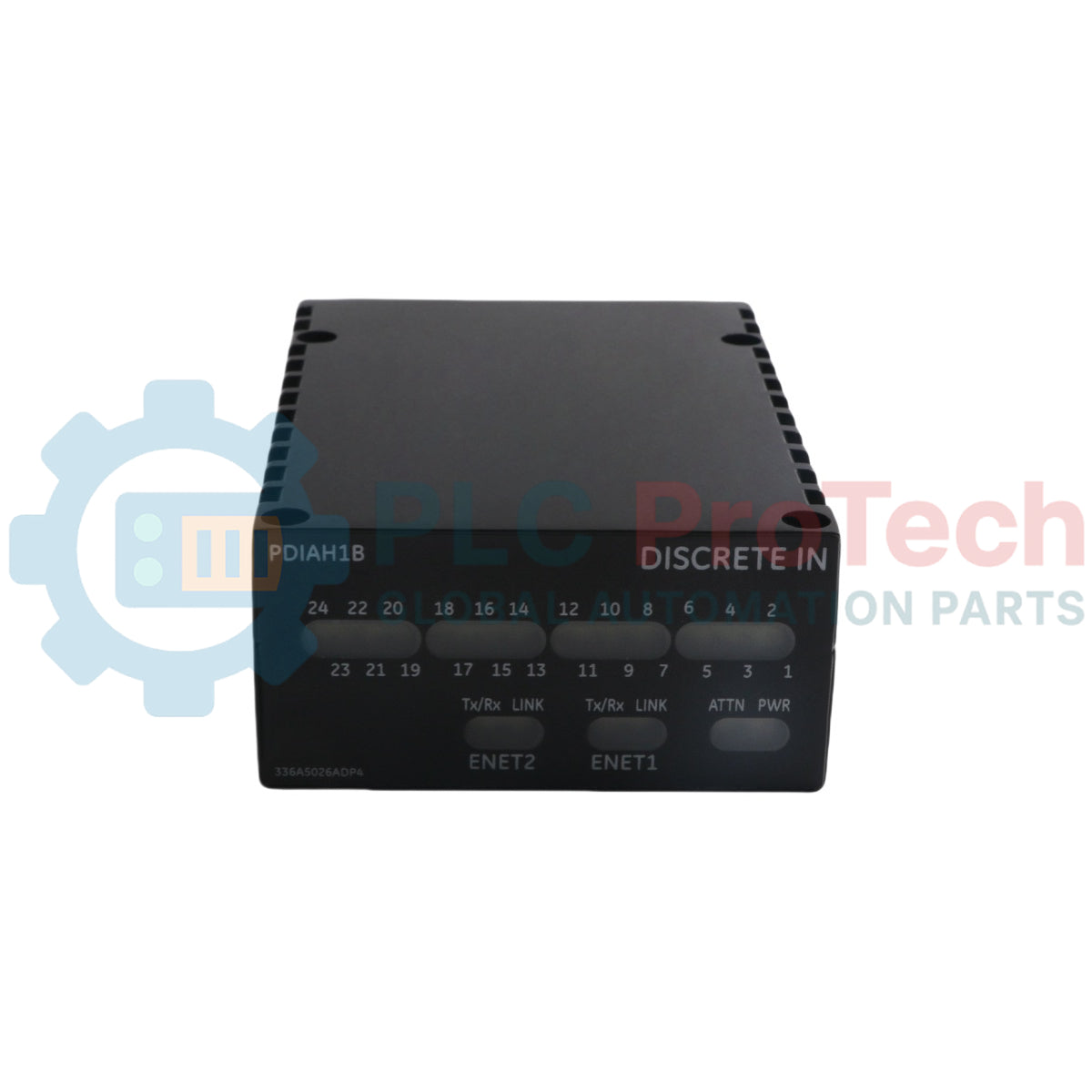

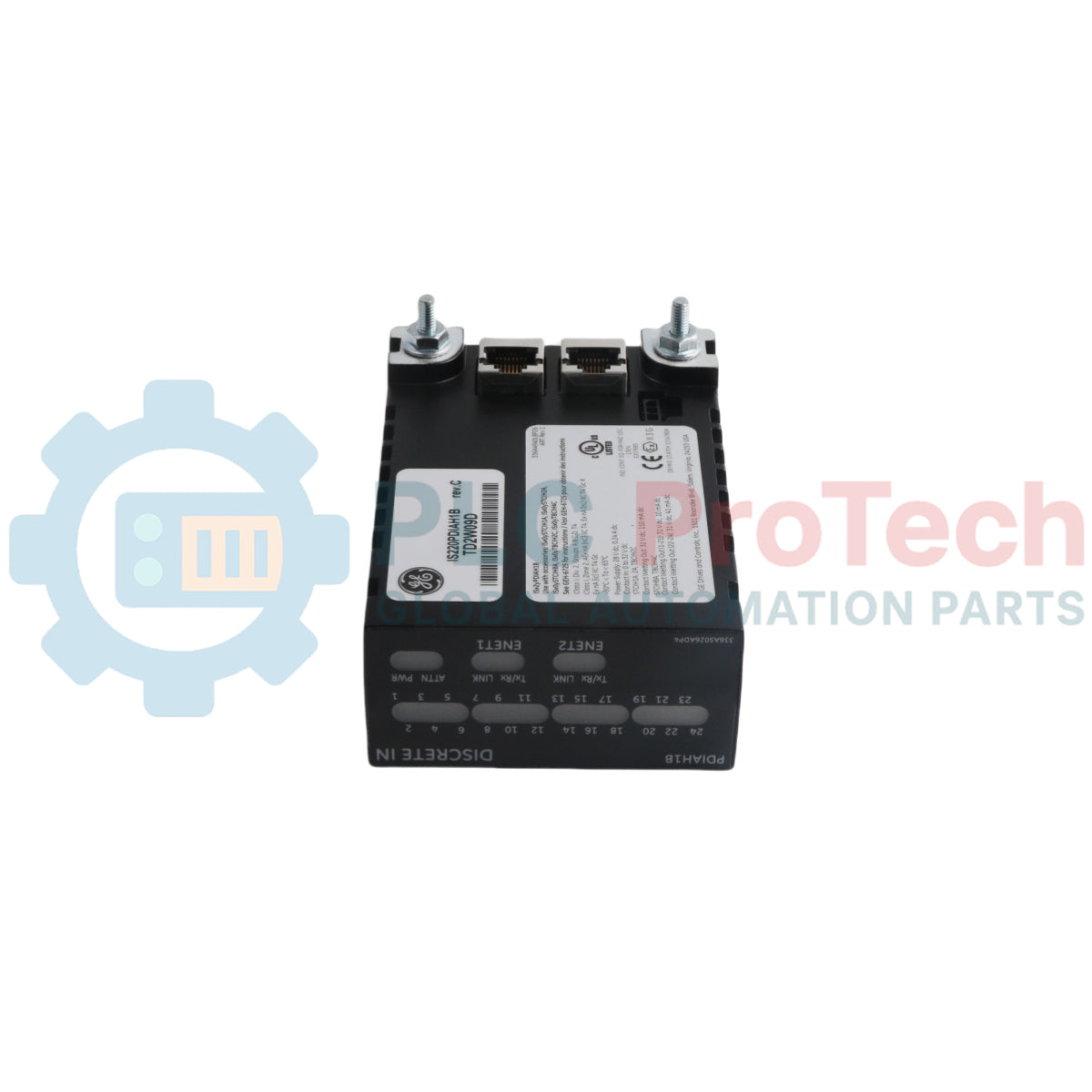

Modulo I/O discreto Mark VIe IS220PDIAH1B di General Electric

Descrizione

Il General Electric IS220PDIAH1B è un modulo I/O discreto progettato per l'uso all'interno della piattaforma del sistema di controllo Mark VIe. Questo componente industriale opera come interfaccia ad alta affidabilità per l'elaborazione degli ingressi discreti in architetture critiche di controllo e automazione. L'IS220PDIAH1B opera in coordinamento con schede terminali certificate per elaborare i segnali digitali sul campo in condizioni hardware rigorose. Il dispositivo fornisce uscite dedicate per l'eccitazione dei contatti, consentendo di interfacciarsi in modo sicuro con interruttori e contatti di relè sul campo. È specificamente certificato per applicazioni hardware installate in luoghi pericolosi.

Caratteristiche

• Elaborazione hardware dedicata per una segnalazione digitale industriale robusta.
• Framework integrato di alimentazione per l'eccitazione dei contatti, con supporto per i dispositivi sul campo.
• Compatibilità con la sicurezza intrinseca "ic" se abbinato alle schede terminali accessorie designate.
• Supporto per più topologie di blocchi di connessione sul campo, inclusi i blocchi in stile Euro e i blocchi barriera.
• Meccanismi integrati di limitazione della tensione transitoria per una regolazione affidabile della tensione.

Applicazioni

• Sistemi di automazione industriale ad alta disponibilità.
• Sistemi di generazione elettrica e controllo delle turbine.
• Applicazioni per infrastrutture critiche e controllo dei processi industriali.
• Reti di elaborazione I/O distribuite in aree pericolose.

Specifiche tecniche

Collegamenti/interfacce

Linee guida per l'installazione

• Requisiti dell'involucro: Installare l'apparecchiatura di tipo aperto all'interno di un involucro ambientale sicuro, la cui apertura richieda un utensile o una chiave.
• Regolazione della tensione transitoria: Assicurarsi che siano adottate misure per limitare le tensioni transitorie dell'alimentazione a meno del 140% della tensione nominale di picco dell'alimentazione.
• Limitazioni di alimentazione: L'alimentazione deve essere fornita tramite una scheda di distribuzione dell'alimentazione certificata che limiti la corrente disponibile a un massimo di 3,5 A.
• Cablaggio dei morsetti: Spelare localmente l'isolamento del cablaggio di campo senza aggiungere componenti intermedi diversi dai componenti standard di replicazione del conduttore nudo, come i puntalini.
• Norme di cablaggio: Applicare metodi di cablaggio appropriati per Classe I Divisione 2 o Zona 2, conformi alle normative locali e a quelle dell'autorità competente.
• Coppie di serraggio delle viti (morsettiere Euro): Fissare i collegamenti a una coppia nominale di 4 in-lb (0,45 Nm) per cavi da 24 AWG a 12 AWG.
• Coppie di serraggio delle viti (morsettiere a barriera): Fissare i collegamenti a una coppia nominale di 9,6 in-lb (1,1 Nm) per cavi da 22 AWG a 12 AWG.
