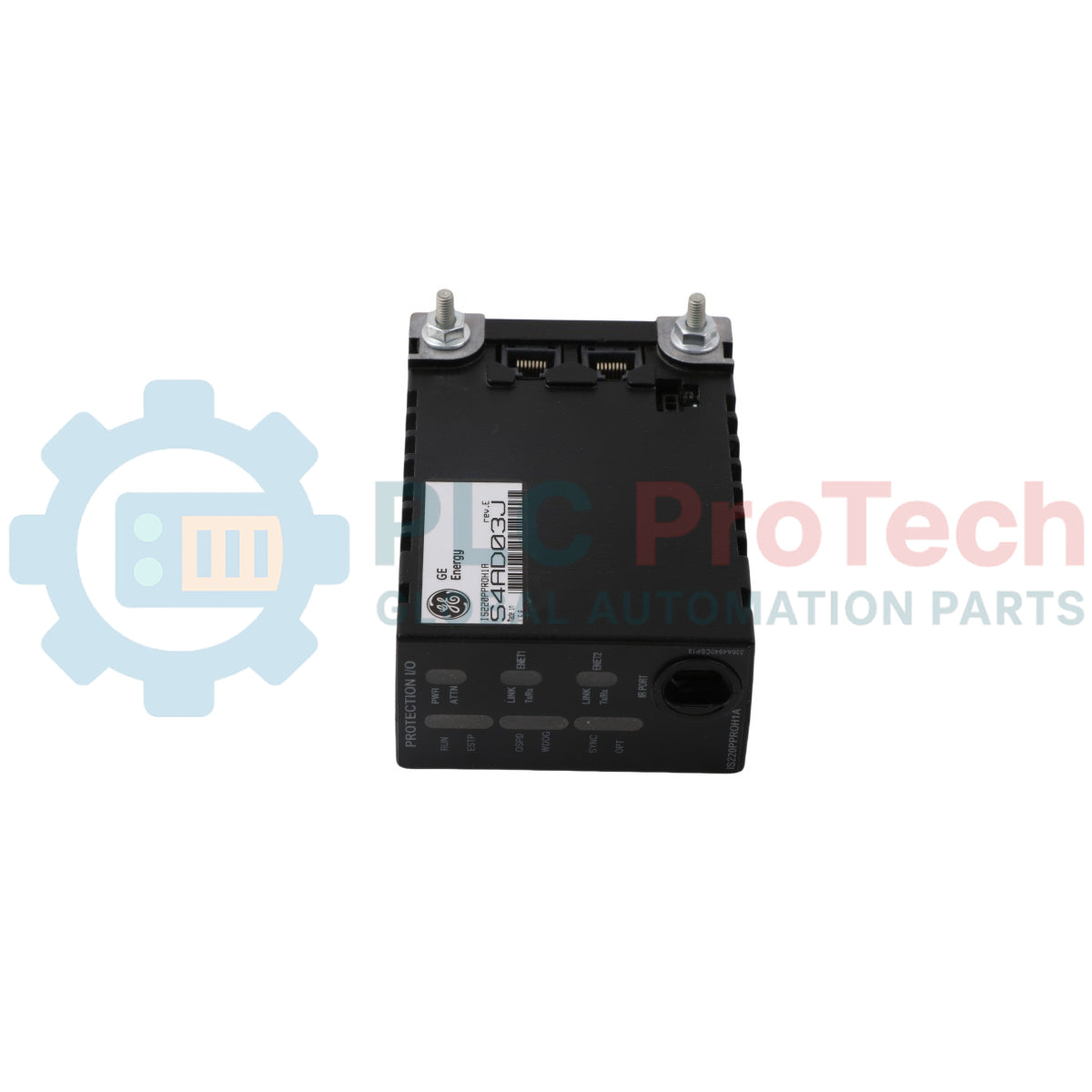

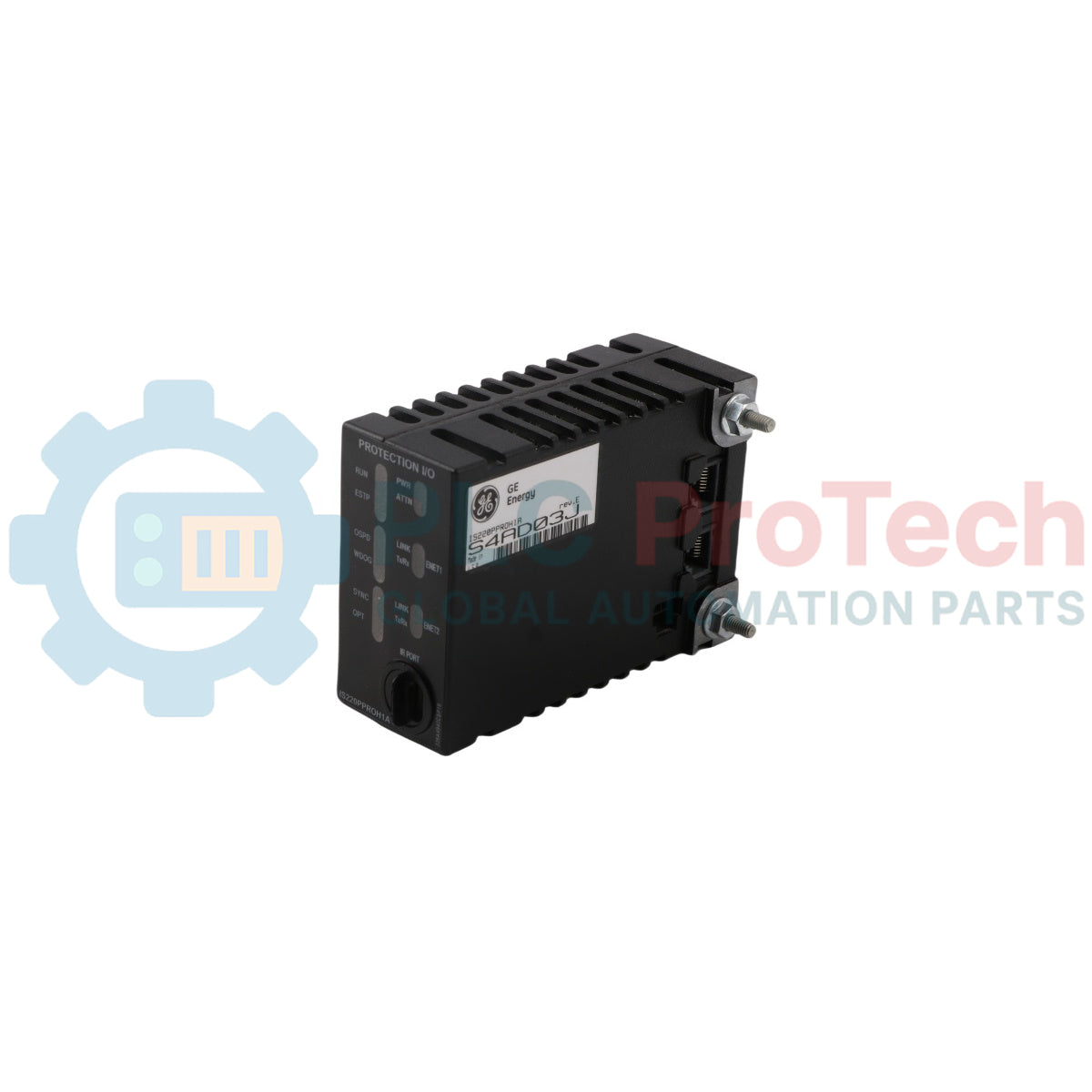

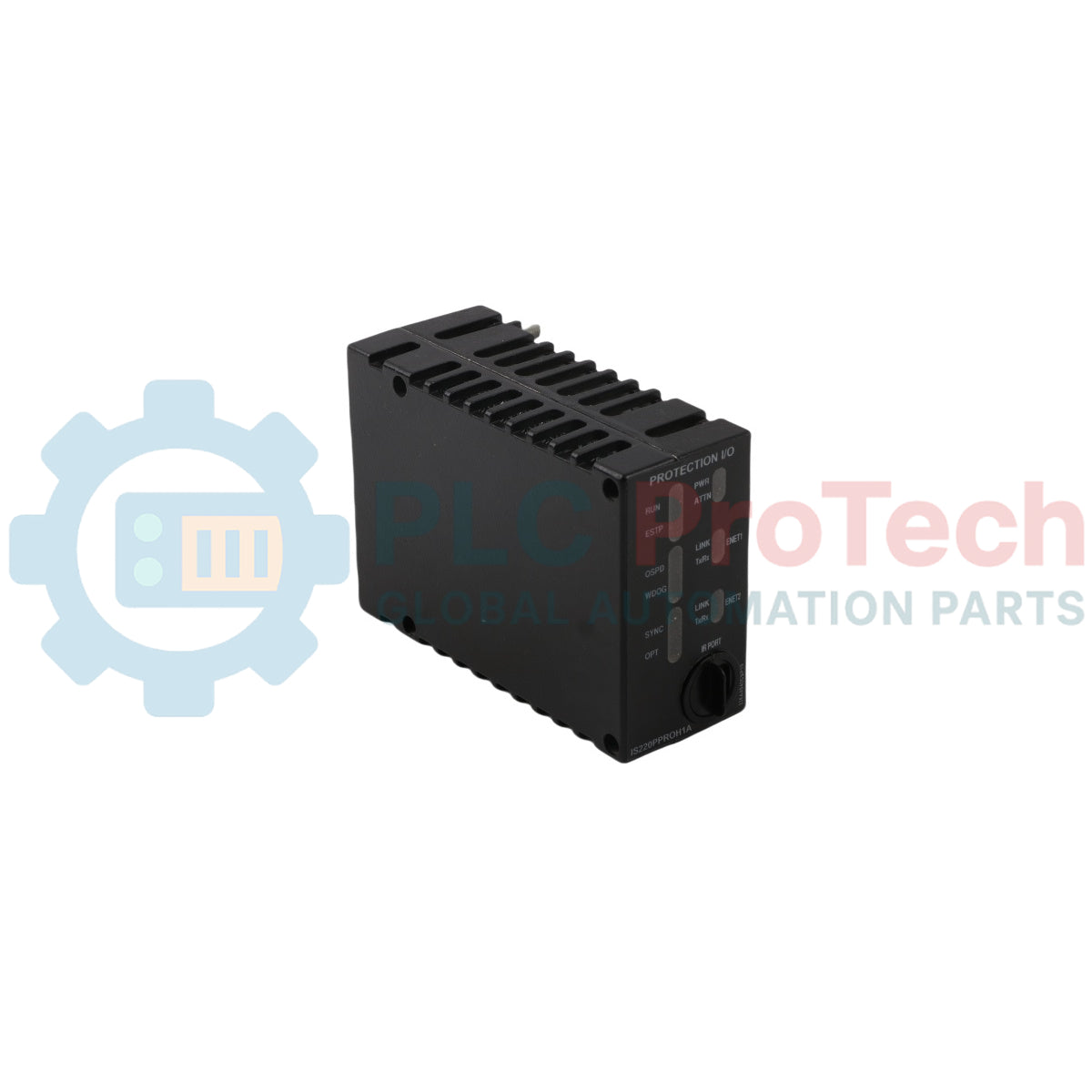

Pacchetto I/O di protezione di backup della turbina General Electric IS220PPROH1A Mark VIe

Descrizione

Il General Electric IS220PPROH1A è un modulo I/O specifico per turbine, progettato per fornire un'interfaccia diretta ai dispositivi di campo critici della turbina. Progettato per le serie Mark VIe e Mark VI Speedtronic, questo pacchetto I/O di protezione di backup della turbina riduce al minimo la necessità di strumentazione esterna, migliorando al contempo l'affidabilità operativa e riducendo i requisiti di manutenzione a lungo termine. L'hardware funziona monitorando lo stato e il funzionamento delle schede di sgancio designate tramite segnali di feedback completi. Supporta nativamente sia le architetture di protezione con ridondanza modulare tripla (TMR) sia quelle simplex di backup. Il modulo è dotato di un processore ad alta velocità, un circuito di reset hardware, un timer watchdog e un sensore interno per il monitoraggio della temperatura. La comunicazione è resa possibile da due porte Ethernet 10/100 completamente indipendenti. L'assemblaggio fisico è una versione speciale modulare Mark VI Series con ventilazione laterale, caratterizzata da una revisione funzionale del prodotto di livello A e da un rivestimento conformale del PCB applicato chimicamente all'intera scheda di base.

Caratteristiche

• Fornisce un'interfaccia diretta ai dispositivi di campo specifici della turbina.
• Supporta configurazioni di protezione TMR (Triple Modular Redundancy) e simplex di backup.
• Integra un processore ad alta velocità con circuito di reset hardware e timer watchdog incorporati.
• Include due porte Ethernet 10/100 completamente indipendenti per la comunicazione di rete.
• Dispone di un sensore interno dedicato al monitoraggio della temperatura dell'hardware.
• È dotato di un pannello frontale che mostra il numero ID del componente e di indicatori LED associati per PWR/ATTN, LINK/TxRx, ENET1 ed ENET2.
• Elabora tre segnali di velocità: decelerazione, accelerazione e sovravelocità.
• Utilizza un meccanismo di sovravelocità implementato nell'hardware.
• È protetto da uno strato sottile completo di rivestimento conformale del PCB applicato chimicamente.
• È progettato come assemblaggio speciale IS220 con ventilazione laterale.

Applicazioni

• Applicazioni di sgancio di emergenza per turbine aeroderivative.
• Monitoraggio dell'interfaccia dei dispositivi di campo specifici della turbina.
• Installazioni in aree pericolose se abbinato a schede terminali approvate.

Specifiche tecniche

Linee guida per l'installazione

• Il modulo si interfaccia generalmente con la scheda terminale TREAH_A.
• Assicurarsi che il dispositivo sia collegato esclusivamente a morsettiere di tipo barriera o a scatola.
• Rispettare rigorosamente le restrizioni sul cablaggio di campo per il rilevamento della tensione, che limitano la lunghezza del cavo a un massimo di 1.000 piedi utilizzando cavi da 18 AWG.
• Tenere presente che il modulo non può essere riconfigurato automaticamente quando si sostituisce un P-Pack BPPB con un P-Pack BPPC.
• Le combinazioni di pacchetto I/O e scheda terminale sono esplicitamente approvate per l'uso in aree pericolose.
