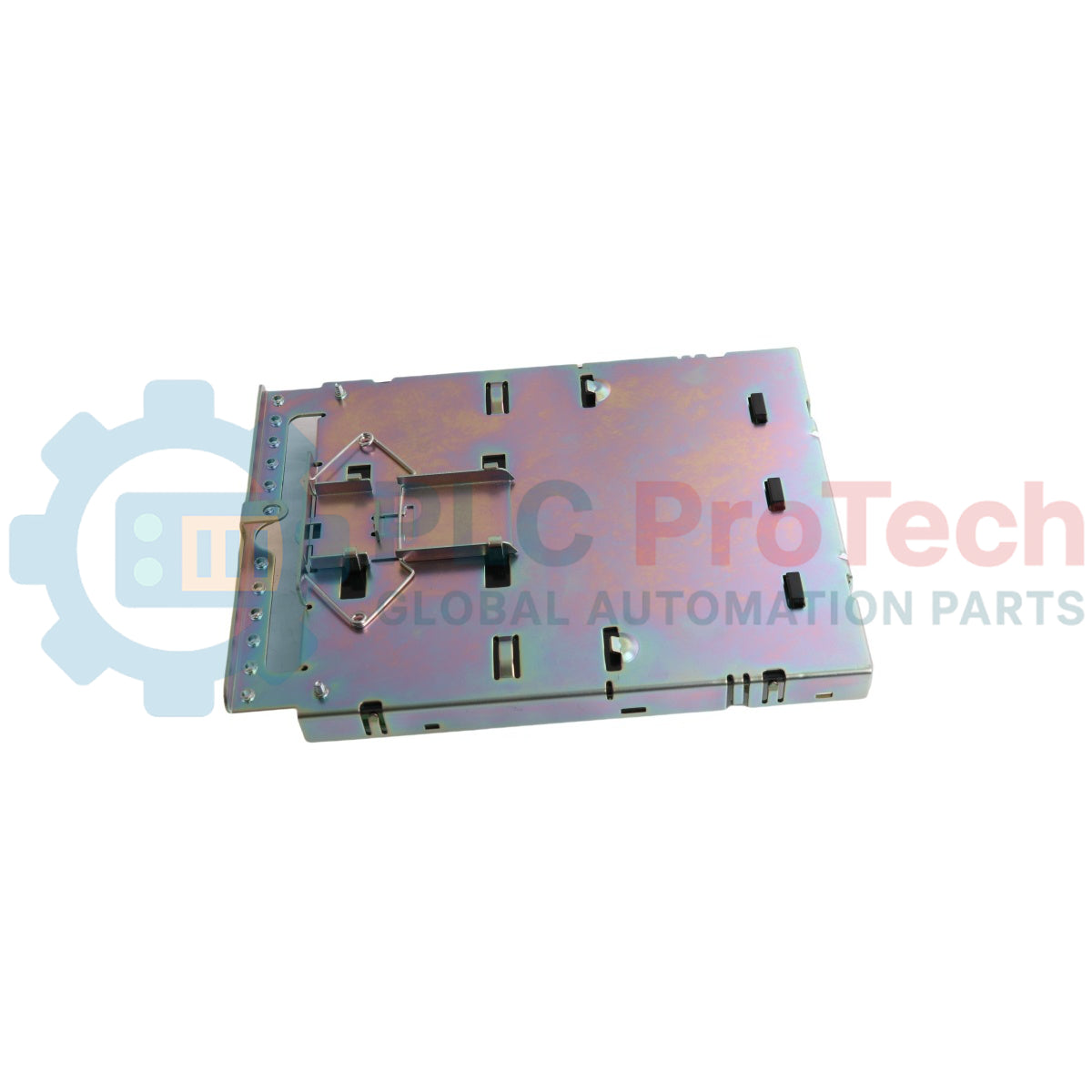

Modulo di uscita discreta General Electric IS230SNRLH2A Mark VIe

Descrizione

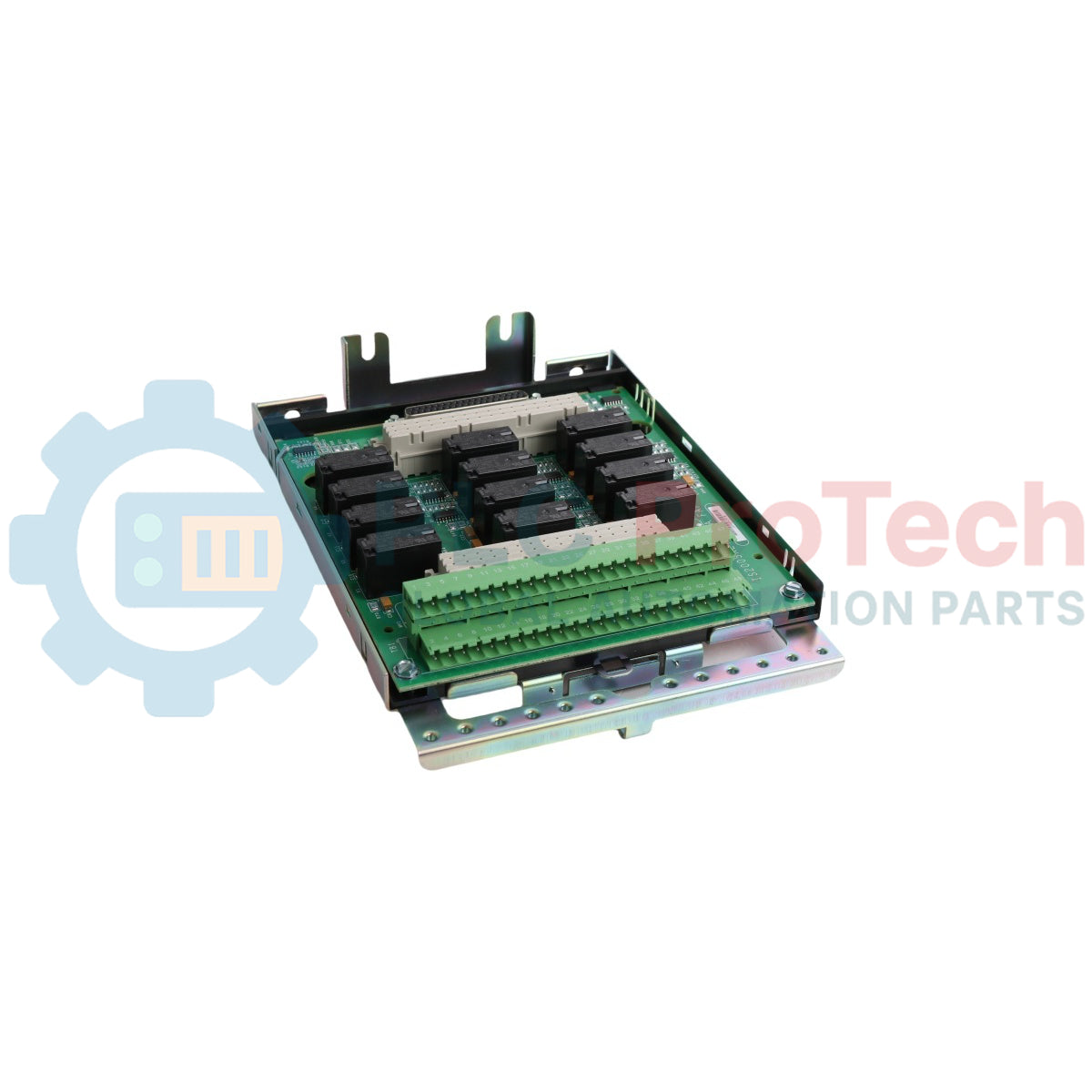

IS230SNRLH2A funziona come modulo di uscita discreta nella serie di piattaforme di controllo Mark VIe. Questo gruppo è costituito da una scheda morsettiera IS200SRLY abbinata a un pacchetto I/O PDOA per offrire capacità di commutazione remota. Il componente fornisce 12 circuiti di uscita a relè form C distribuiti su 48 morsetti fisici di tipo innestabile. Per personalizzare le funzionalità, il modulo può interfacciarsi con schede opzionali ausiliarie, tra cui le schede IS200WROB, IS200WROF e IS200WROG, tramite connettori di accoppiamento integrati. Ad esempio, l'integrazione dell'opzione IS200WROF introduce un collegamento di protezione con fusibile seriale individuale su ogni singola pista comune del relè, insieme a circuiti discreti di feedback della tensione del fusibile, supportando tensioni di eccitazione esterne CA o CC nei circuiti di commutazione.

Caratteristiche

• Fornisce 12 circuiti di contatto di uscita a relè form C instradati su un campo di cablaggio a 48 morsetti.
• Combina un gruppo scheda interno IS200SRLY e un pacchetto di elaborazione PDOA in un unico componente.
• Include connettori dedicati sulla scheda per interfacciarsi con le unità di espansione opzionali IS200WROB, IS200WROF o IS200WROG.
• Offre un'ampia flessibilità instradando la tensione di eccitazione in ingresso, CA o CC, attraverso collegamenti selettivi alle schede opzionali.

Applicazioni

• Controlli per turbine a gas e a vapore Mark VIe: gestiscono l'eccitazione dei relè di campo industriali e i percorsi di azionamento automatizzato delle valvole.
• Blocchi di uscita digitale ridondanti simplex: forniscono connessioni per la sequenza dei contatti nei circuiti generali di distribuzione dell'alimentazione.
• Circuiti di interblocco isolati: collegamento dei registri della strumentazione di controllo del processo agli armadi ausiliari dei macchinari remoti.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Scollegare tutte le alimentazioni di controllo prima di agganciare l'alloggiamento di montaggio della base al supporto di guida.
• Allineare saldamente il modulo sulla guida DIN standard finché le linguette di blocco non scattano completamente in posizione.
• Utilizzare morsettiere innestabili per collegare i fili di campo prima di inserirli nel telaio della scheda morsettiera.
• Assicurarsi che le schede opzionali siano correttamente allineate con i connettori sulla scheda per stabilire percorsi elettrici affidabili per le linee di eccitazione.
