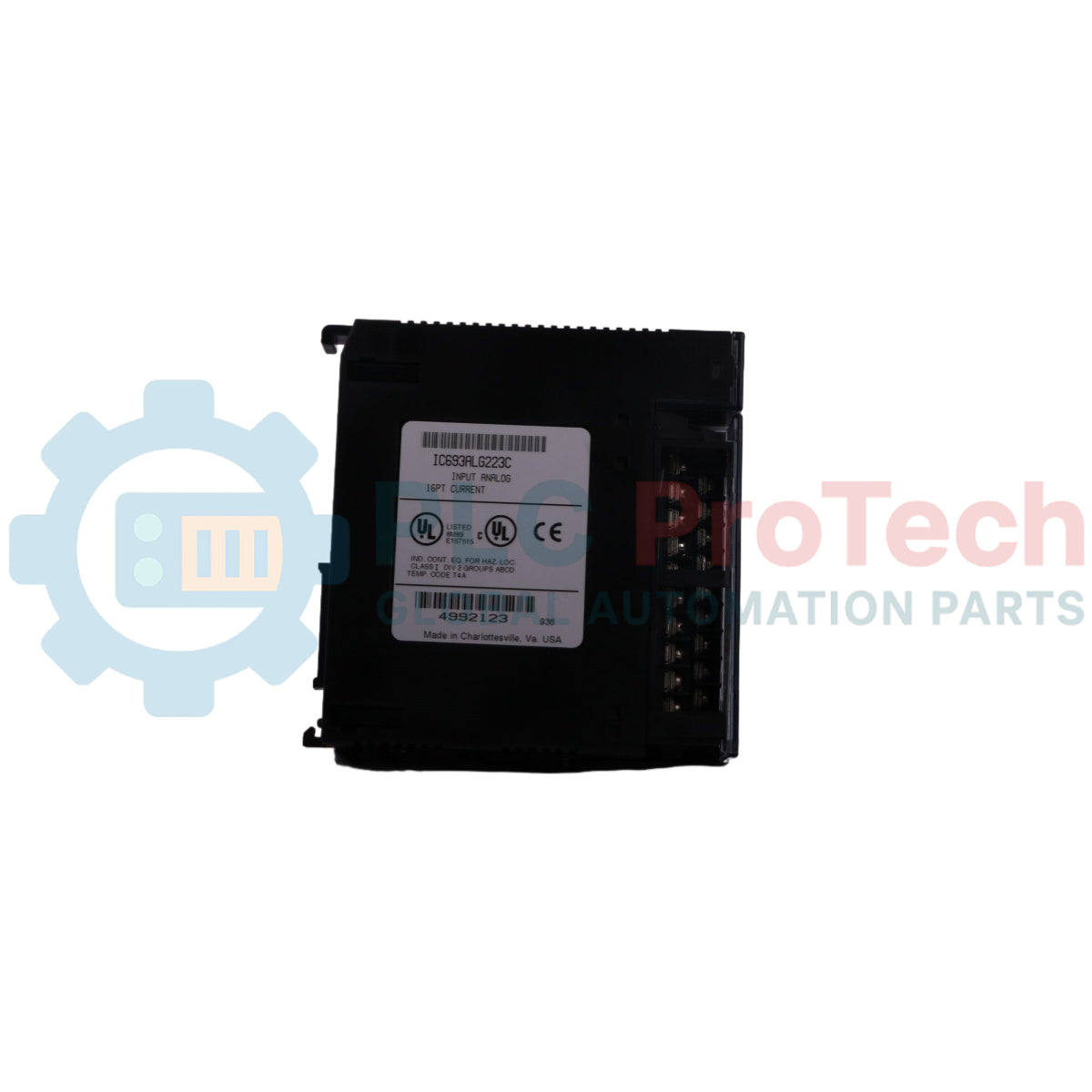

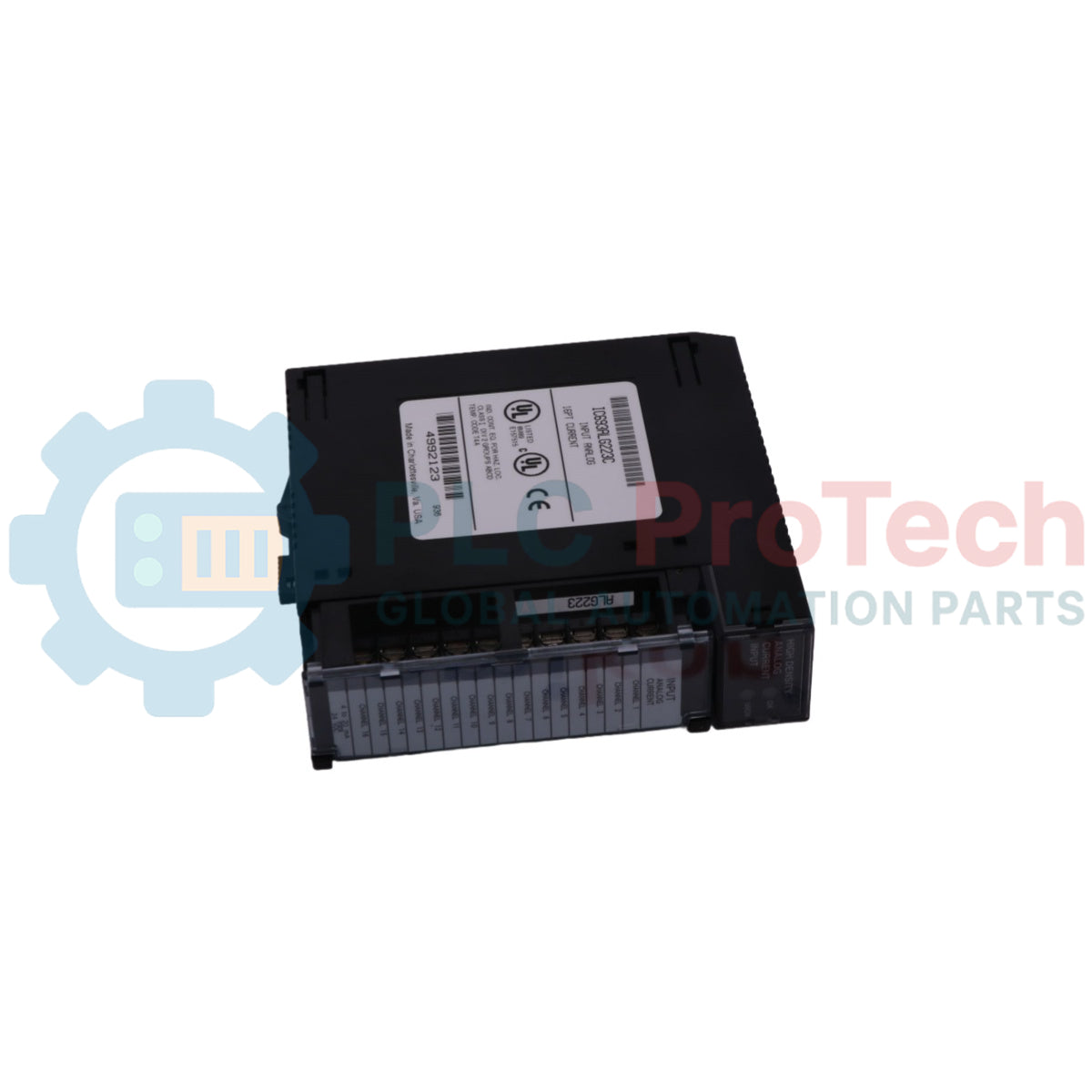

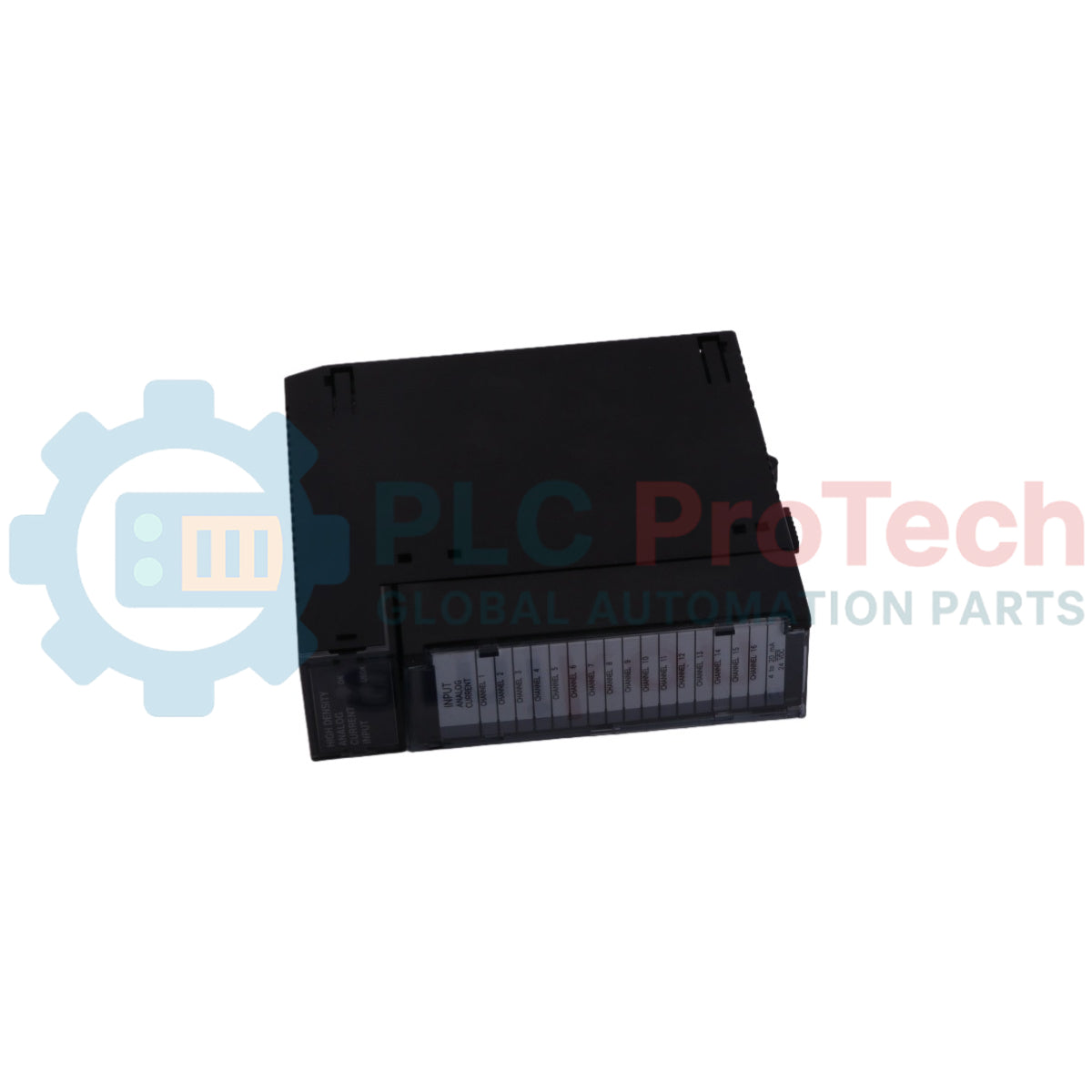

Modulo di ingresso analogico di corrente a 16 canali GE Fanuc Series 90-30 IC693ALG223

Panoramica del prodotto

Il modello  IC693ALG223 (IC693ALG223) è un modulo di ingresso analogico in corrente a 16 canali ad alta densità e di importanza critica per la sicurezza, progettato da GE Fanuc per l'infrastruttura PLC legacy  Series 90-30 . Progettato per convertire i circuiti continui dei trasmettitori sul campo in conteggi digitali precisi e deterministici, questo modulo hardware fornisce fino a 16 canali di ingresso single-ended, regolabili su tre scale di misura indipendenti. Gli ambienti di elaborazione critici, tra cui gli impianti di trattamento delle acque, le infrastrutture per la lavorazione della pasta di legno e della carta e gli impianti locali di miscelazione chimica, si affidano al modello  IC693ALG223 (IC693ALG223) per monitorare variabili fisiche del sistema come pressione, portata e livello. Integrando una gamma avanzata 4-20 mA Enhanced, il modulo fornisce attivamente una scala digitale inferiore a zero fino a 0 mA. Questo monitoraggio specializzato del circuito consente alla diagnostica software di rilevare immediatamente i guasti di circuito aperto, isolando le interruzioni della strumentazione prima che compromettano gli interblocchi del sistema e prevenendo costosi fermi dell'impianto.

Architettura tecnica di configurazione e diagnostica

La topologia hardware interna, i percorsi dei segnali di ingresso e la mappatura dell'allocazione della memoria del modulo di ingresso in corrente  IC693ALG223 definiscono le sue capacità di elaborazione.

• Selezione flessibile della portata per canale: Supporta la configurazione autonoma dei profili 4-20 mA (da 0 a 32000 conteggi), 0-20 mA (da 0 a 32000 conteggi) e 4-20 mA Enhanced (da -8000 a +32000 conteggi), selezionabili per singolo canale.

• Rilevamento integrato dei guasti di circuito aperto: La gamma di corrente Enhanced utilizza un offset hardware specializzato, in cui 0 mA corrisponde a un valore di -8000 conteggi. Ciò consente al processore host di distinguere una variazione di processo valida a basso livello dalla rottura fisica di un cavo sul campo.

• Monitoraggio funzionale a doppio LED: Dispone di due blocchi di stato LED verdi indipendenti. Il LED superiore "MODULE OK" fornisce lampeggi di sequenza in tempo reale durante l'autodiagnostica all'avvio, mentre il LED inferiore "User Supply OK" verifica continuamente che l'alimentazione del circuito analogico esterno a 24 V CC rimanga entro i parametri operativi.

• Ridimensionamento dinamico della memoria della base: Regola il consumo delle risorse di I/O in base ai parametri del sistema, utilizzando da 1 a 16 indirizzi di registro %AI per i dati dei segnali e da 8 a 40 allocazioni di bit %I per trasmettere alla CPU centrale gli stati di allarme in tempo reale alto/basso.

Indicatori delle prestazioni e specifiche principali

Domande frequenti sul funzionamento dell'hardware e sull'assegnazione della base

Come identificano gli ingegneri gli errori interni utilizzando i modelli di lampeggiamento del LED superiore del modulo?

L'indicatore "MODULE OK" visualizza codici diagnostici chiari. Lo stato fisso ON indica che l'hardware interno è stato verificato e che la configurazione della CPU è completamente attiva. Un lampeggiamento rapido continuo indica che il modulo sta attendendo il file di configurazione dalla CPU Series 90-30. Se il LED esegue una breve serie di lampeggiamenti lenti e si spegne completamente, il modulo non ha superato la diagnostica all'accensione oppure ha rilevato un errore irreversibile nell'esecuzione del codice.

Quali parametri limitano il numero totale di schede IC693ALG223 che possono essere installate in un singolo rack?

La configurazione del sistema si basa su due fattori principali: gli indirizzi di riferimento della memoria disponibili (%AI e %I) e la capacità di corrente del backplane. Sebbene una CPU Model 351 di fascia alta fornisca uno spazio di indirizzi di riferimento sufficiente a supportare fino a 51 moduli, gli ingegneri devono verificare che l'assorbimento totale di 120 mA per modulo dal bus a 5 VCC non superi la corrente nominale massima dell'alimentatore della base installata.

In che modo la gamma Enhanced rileva un filo interrotto rispetto alle configurazioni standard da 4 a 20 mA?

Nei loop standard da 4 a 20 mA, un filo interrotto riduce la corrente di ingresso a 0 mA, che si arresta a un valore di 0 conteggi e può mascherare un loop aperto come una variabile di processo bassa. La gamma Enhanced si riduce fino a 0 mA come -8000 conteggi. Il software di sistema può impostare un limite di allarme basso a circa -2000 conteggi (3 mA) per segnalare immediatamente un guasto del loop e attivare arresti sicuri degli interblocchi.

Protocollo di ingegneria sul campo e installazione

• Collegamenti delle schermature a terra e riduzione del rumore:

  Per mantenere un'elevata integrità del segnale in presenza di forti interferenze RF, tutti i cavi dei loop analogici devono utilizzare conduttori schermati a coppia intrecciata. Collegare i fili di drenaggio della schermatura dello strumento direttamente agli appositi prigionieri di messa a terra opzionali situati sul gruppo morsetti Series 90-30. Evitare che le trecce di schermatura non isolate entrino in contatto con le viti dei segnali adiacenti e mantenere la messa a terra a punto singolo sull'armadio del quadro per evitare che gli offset dei loop di massa compromettano il tracciamento della conversione a 12 bit.

• Alimentazione esterna a 24 VDC e collegamenti comuni:

  Il modulo richiede una sorgente di alimentazione esterna da +24 VDC, fornita dall'utente e collegata al morsetto 18, per alimentare l'elettronica del lato analogico. La linea di ritorno negativa di questa alimentazione deve essere collegata direttamente al morsetto Comune utente sul blocco. Assicurarsi che questa linea di alimentazione rimanga pulita e stabile, con un'ondulazione di tensione massima del 10 percento, evitando che il rumore elettrico esterno provochi variazioni di misura sui canali di ingresso single-ended.

• Cura del blocco morsetti rimovibile e allineamento per il montaggio:

  Il modulo utilizza un gruppo morsetti rimovibile per consentire il precablaggio e la rapida sostituzione sul campo senza scollegare i cavi del loop. Quando si reinserisce il blocco morsetti sull'alloggiamento in plastica della scheda, allineare i ganci di ritenzione integrati e serrare la vite centrale di fissaggio a 0.5 N-m (4.4 inch-lbs). Assicurarsi che tutte le viti dei morsetti siano serrate uniformemente alla coppia prescritta per evitare contatti ad alta resistenza in presenza di vibrazioni continue a bassa frequenza del piano di macchinari industriali.
