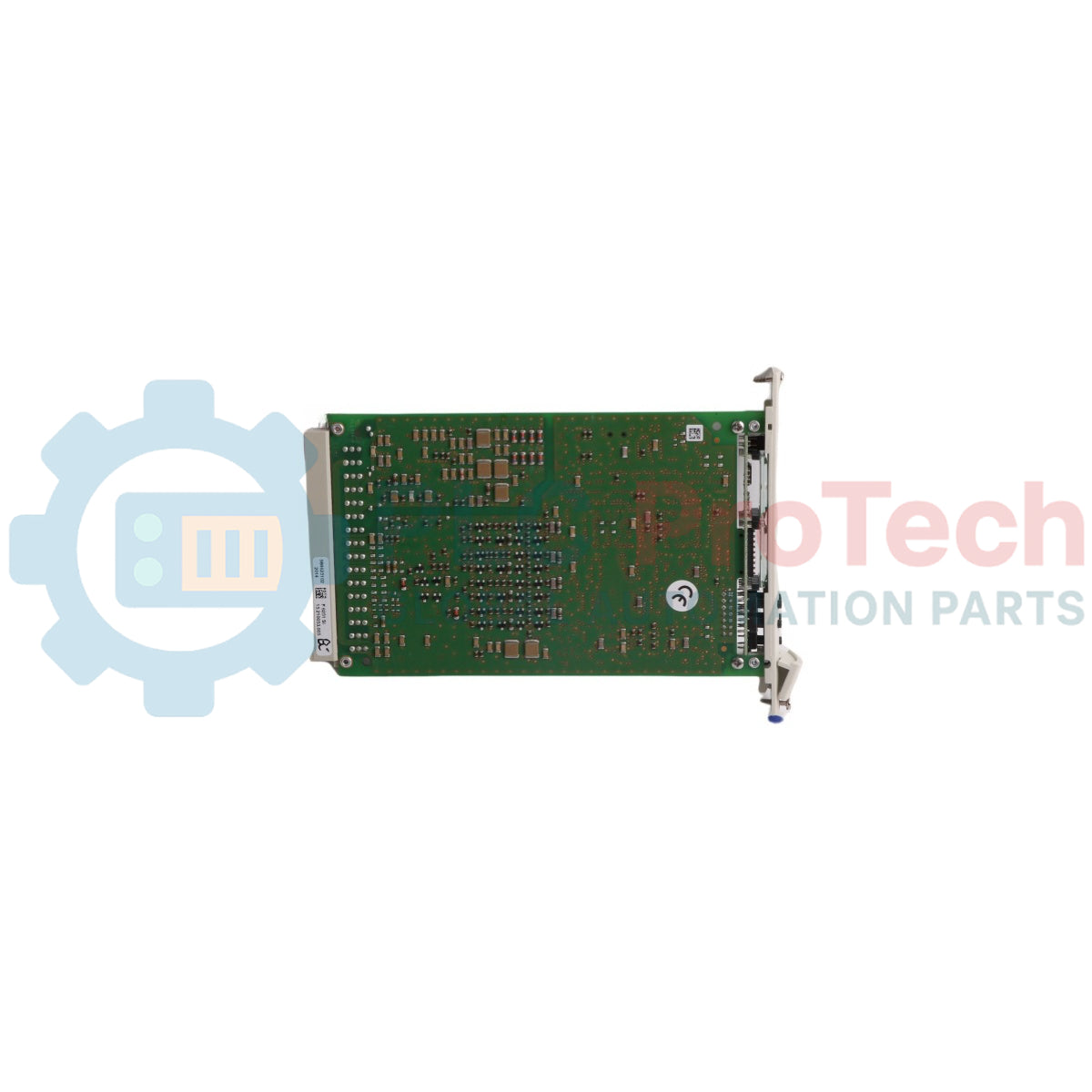

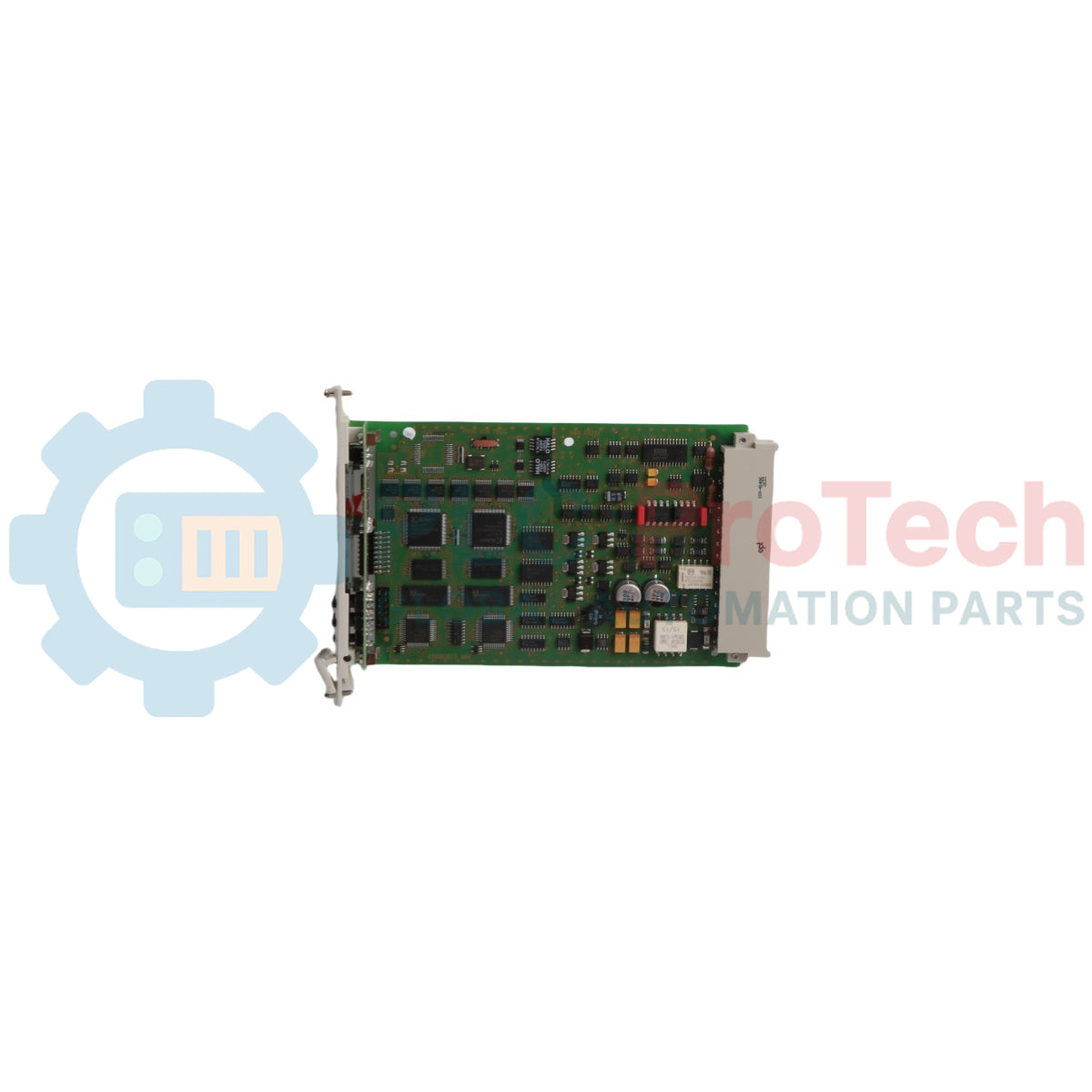

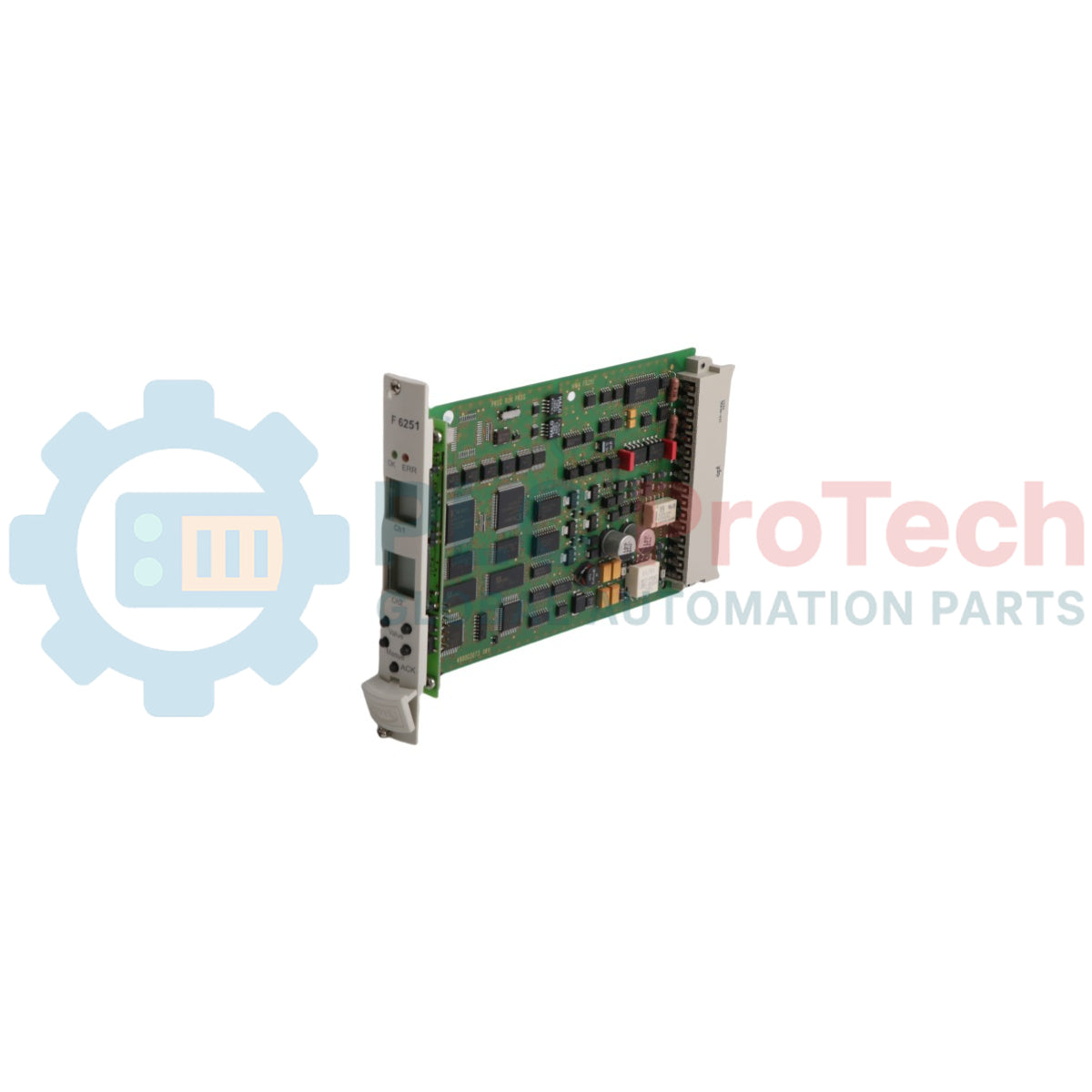

Monitor dei limiti HIMA F6251 Planar F per applicazioni di sicurezza

Descrizione

Il F6251 (indicato anche come F 6251) è un monitor di limite relativo alla sicurezza progettato da HIMA per l'integrazione nell'architettura del sistema Planar F. Questo modulo elabora variabili hardware a doppio livello, con sezioni distinte per l'elaborazione analogica e digitale, per valutare i parametri di campo rispetto a condizioni di elaborazione preimpostate. La sezione analogica legge tensioni di ingresso standard o correnti dei circuiti di elaborazione, traducendo gli stati grezzi del processo in soglie condizionali monitorate dall'unità logica. In base alla configurazione, il segmento digitale gestisce uscite a stato solido per azionare interblocchi di macchinari esterni o circuiti di segnalazione. Questo gruppo hardware fornisce cicli di esecuzione indipendenti per garantire una protezione affidabile del sistema negli ambienti di sicurezza funzionale.

Caratteristiche

• Topologia di elaborazione a doppia sezione con ingressi distinti per i circuiti di monitoraggio analogico e uscite di commutazione digitali
• Monitoraggio continuo dei limiti di tensione e corrente grezzi per la gestione attiva della sicurezza del processo
• Implementazione logica completamente a stato solido conforme ai requisiti architetturali dei circuiti hardware di sicurezza

Applicazioni

• Monitoraggio delle soglie e controllo dei limiti ad alta integrità per variabili analogiche di processo
• Attivazione di interblocchi di sicurezza per condizioni di fuori intervallo superiore o inferiore nei circuiti di controllo della sicurezza del processo
• Condizionamento del segnale e interfaccia di isolamento di emergenza nelle architetture di protezione industriale pesante

Specifiche tecniche

Linee guida per l'installazione

• Alloggiamento del modulo: inserire il gruppo circuitale a innesto nelle guide dello slot designato del telaio, verificando che i pin del connettore del backplane siano accoppiati saldamente.
• Controllo ambientale: mantenere le condizioni operative dell'ambiente entro i parametri indicati, da -25 a +70 degC, per garantire limiti prestazionali sicuri.
• Isolamento degli ingressi: instradare i conduttori di misura analogici separatamente dai cavi di commutazione ad alta potenza per ridurre l'accoppiamento di rumore indesiderato negli stadi di ingresso.

Conformità e certificazioni

• DIN V 19250 1994, (AK 1-6)
• DIN EN 50082-2:1995
• EN 55011 1991
• DIN V VDE 0801:1990 and Amendment A1:1994, (AK 1-6)
• IEC 61508
