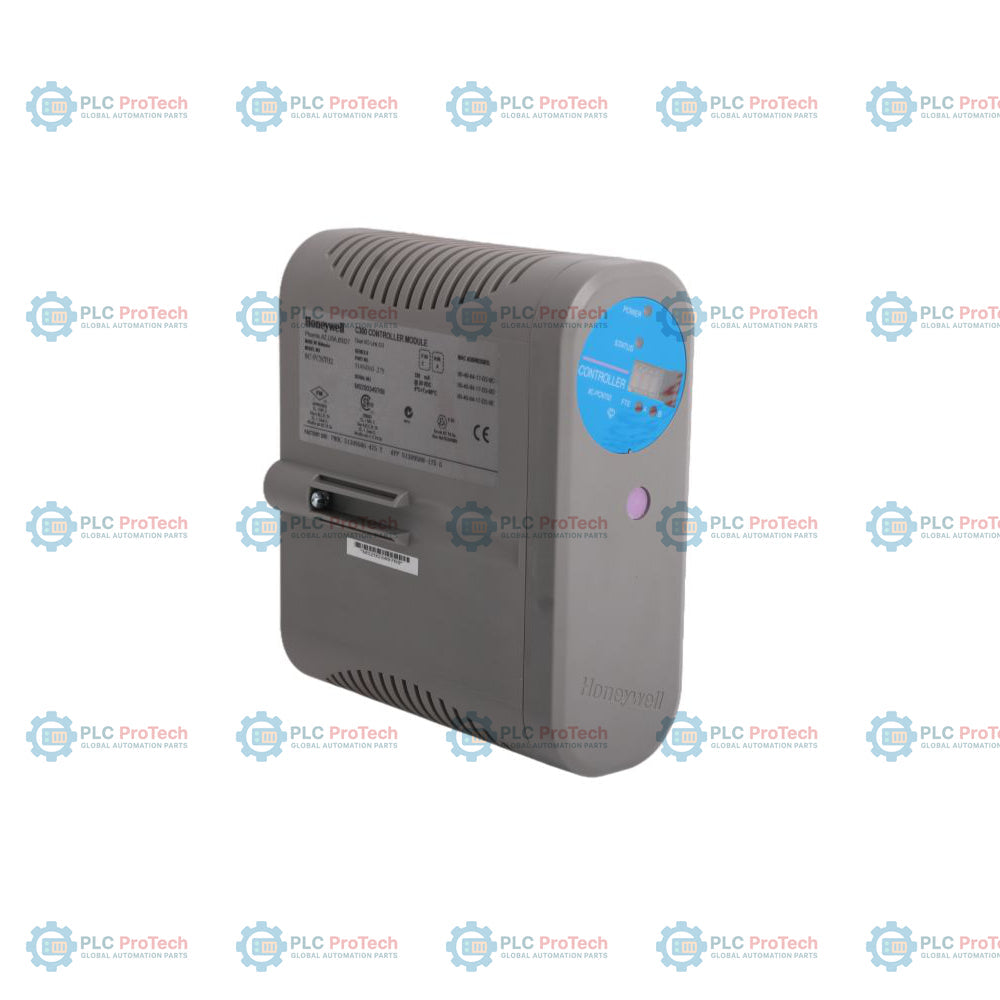

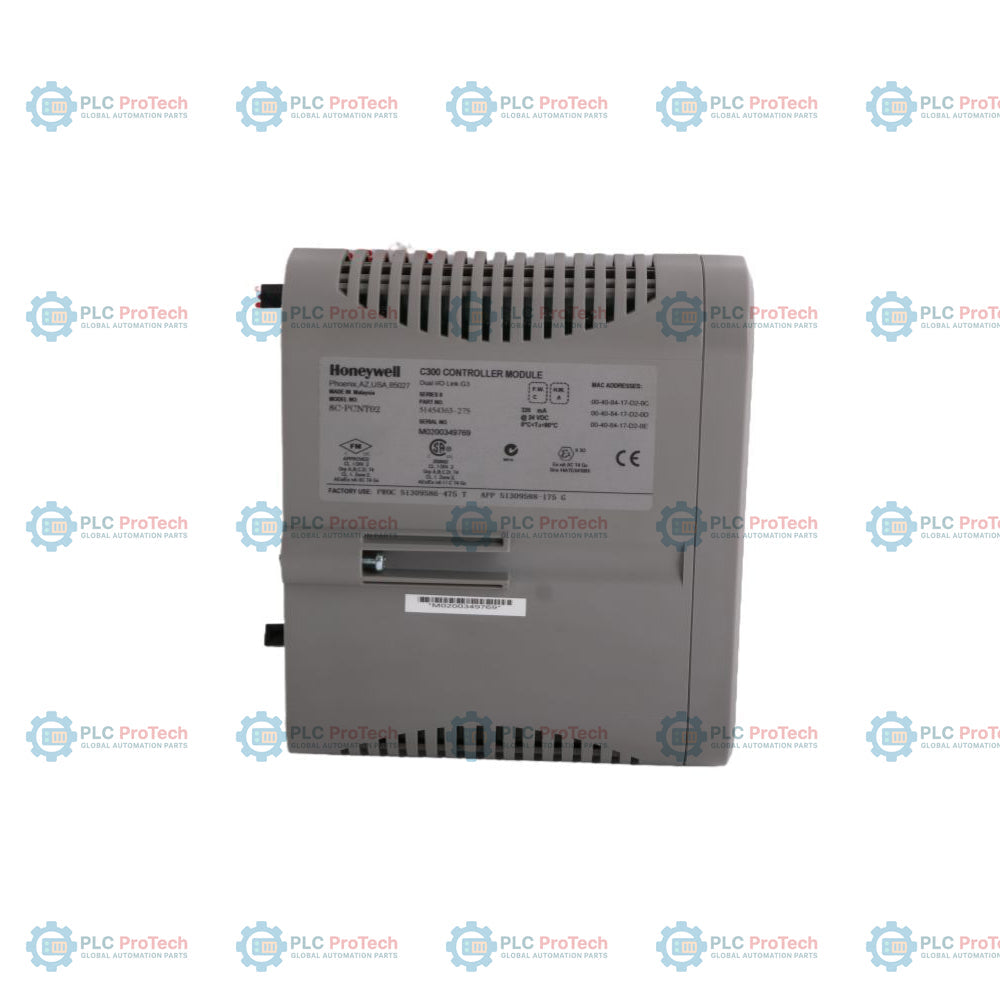

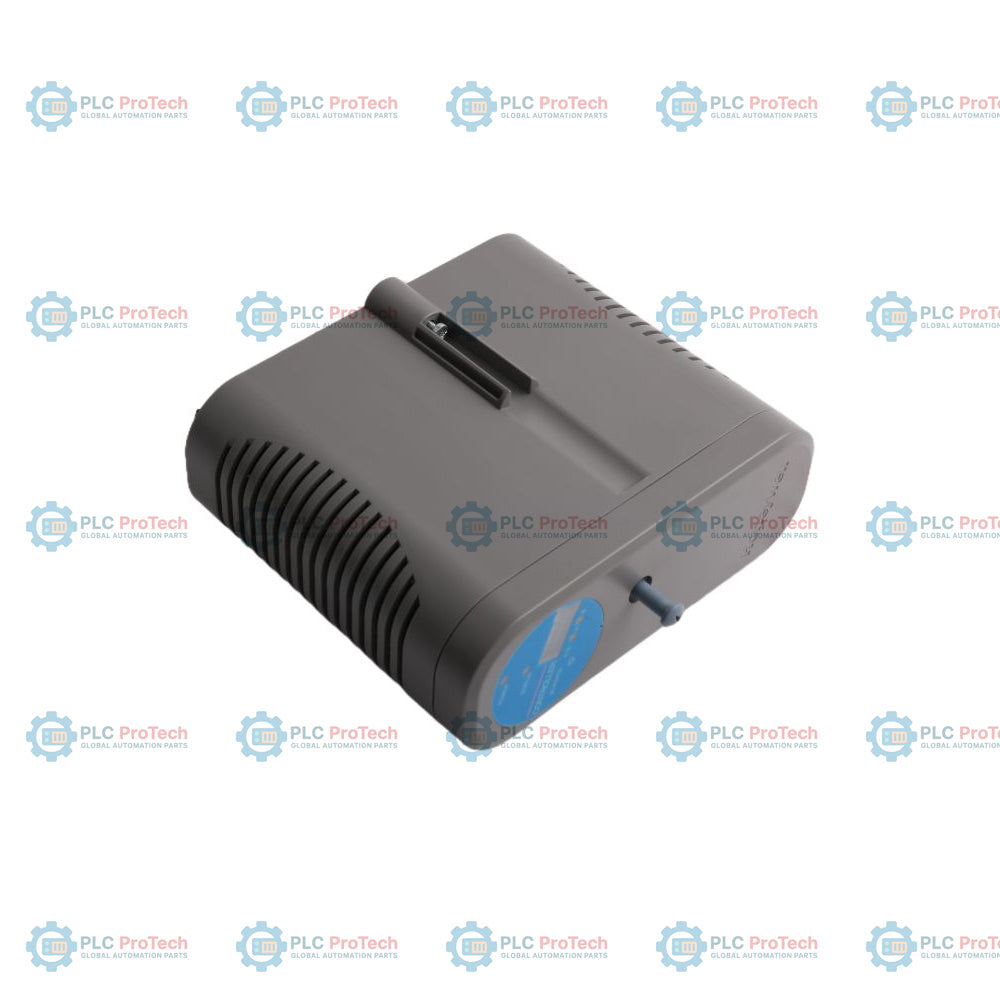

Honeywell 8C-PCNT05 51454363-275 Modulo controller C300 Serie 8

Descrizione

Honeywell 8C-PCNT05 (codice prodotto 51454363-275) è un modulo controller Series 8 C300v5 progettato per l’esecuzione continua delle strategie di controllo, la gestione di loop di processo complessi e la comunicazione ad alta velocità con il campo all’interno dell’architettura del sistema Honeywell Experion PKS. Basato su hardware di elaborazione dual-core, questo controller C300 di quinta generazione amplia significativamente le risorse di esecuzione e la velocità di comunicazione rispetto all’hardware C300v3 precedente.

Operando nell’Honeywell Control Execution Environment (CEE), Honeywell 8C-PCNT05 51454363-275 offre 32 MB di memoria utente CEE e 9000 unità di esecuzione per la logica di processo intensiva, l’esecuzione dei loop e la distribuzione dei dati peer-to-peer a livello di sistema. Il modulo presenta un rivestimento conformale applicato in fabbrica (coated 5, 6) per proteggere i circuiti interni da condizioni atmosferiche aggressive, gas chimici e umidità presenti negli ambienti di controllo dei processi più impegnativi.

L’unità si collega direttamente ai carrier di montaggio standard Series 8, integrandosi perfettamente nelle reti di controllo Fault Tolerant Ethernet (FTE). Supportato dalle versioni del software Experion PKS R520.2 e successive, il controller si abbina al modulo caricatore RAM dedicato 50182539-001 per garantire la conservazione non volatile delle configurazioni di controllo durante le interruzioni dell’alimentazione principale.

Caratteristiche

• Hardware di elaborazione dual-core: realizzato con un’architettura dual-core che offre 9000 unità di esecuzione per algoritmi di controllo e comunicazioni ad alta intensità.
• Maggiore capacità di memoria CEE: dispone di 32 MB di memoria utente CEE dedicata per l’archiviazione di strategie di controllo su larga scala, blocchi funzione e operazioni sequenziali.
• Comunicazione peer potenziata: supporta fino a 8 connessioni Peer Gateway Module (PGM) per nodo C300, consentendo un’espansione scalabile dell’architettura di rete.
• Elevata velocità di accesso ai dati: raggiunge una velocità complessiva di risposta all’accesso ai dati di visualizzazione pari a 4000 PPS e una velocità di comunicazione peer di 2000 PPS.
• Capacità di iniziatore e target peer: supporta fino a 2000 PPS per le velocità in ingresso di pull/get e sottoscrizione dell’iniziatore e 2000 PPS per le velocità in uscita di pubblicazione del target.
• Velocità di aggiornamento ad alta densità: gestisce fino a 200 peer a 100 ms, 400 a 200 ms, 1000 a 500 ms e 2000 a 1 sec, in base alle opzioni di aggiornamento selezionate.
• Backup dell'alimentazione dedicato: progettato per essere abbinato al modulo caricatore RAM 50182539-001, per proteggere i dati di runtime durante le interruzioni di alimentazione.
• Protezione con rivestimento conforme: il rivestimento conforme di fabbrica (Coated 5, 6) protegge i componenti elettronici in atmosfere industriali corrosive e difficili.

Applicazioni

• Controllo di processo Experion PKS: motore centrale di elaborazione del controllo che esegue loop continui, interblocchi complessi e ricette batch.
• Automazione di impianti su larga scala: operazioni di controllo distribuito in impianti chimici, di raffinazione, petrolchimici e di generazione elettrica che richiedono un numero elevato di tag.
• Rete di controller ad alta velocità: scambio di dati peer-to-peer in tempo reale tra più nodi controller C300 tramite Fault Tolerant Ethernet (FTE).
• Integrazione del sottosistema di processo: gestione di moduli I/O Serie 8 ad alta densità, trasmettitori intelligenti e interfacce fieldbus.

Informazioni per l'ordinazione

Specifiche tecniche

Generale

Elaborazione e memoria

Prestazioni di comunicazione

Compatibilità software

Collegamenti / Interfacce

Linee guida per l'installazione

1. Ispezionare il modulo 8C-PCNT05 e il gruppo del supporto per assicurarsi che i contatti dello slot siano puliti e privi di detriti.
2. Isolare l'alimentazione del supporto di montaggio Series 8 prima di installare o sostituire fisicamente l'hardware del controller.
3. Allineare i connettori edge del modulo con lo slot C300 designato sul supporto Series 8.
4. Spingere saldamente l'unità nel supporto finché il fermo meccanico di ritenuta non si innesta completamente.
5. Collegare il caricatore RAM 50182539-001 al terminale di backup dedicato sul controller.
6. Verificare i collegamenti ridondanti Fault Tolerant Ethernet (FTE) alle porte qualificate degli switch Cisco 9200.
7. Alimentare il sistema e monitorare i LED diagnostici durante l'inizializzazione e la sequenza di avvio del sistema.

Linee guida per configurazione / messa in servizio / sostituzione

Linee guida per la configurazione

• Programmare e configurare le strategie di controllo utilizzando Honeywell Control Builder sulla release R520.2 o successiva di Experion PKS.
• Assegnare indirizzi univoci ai nodi FTE e verificare le impostazioni della sottorete prima di eseguire i download iniziali delle strategie.

Raccomandazioni per la messa in servizio

• Monitorare il consumo di memoria utente CEE in Control Builder per ottimizzare l'assegnazione dei blocchi entro il limite di 32 MB.
• Verificare le velocità di pubblicazione peer-to-peer e i percorsi di connessione PGM tra i nodi controller configurati.
• Controllare lo stato della tensione di carica del caricatore RAM 50182539-001 collegato per garantire l'integrità della batteria.

Raccomandazioni per la sostituzione

• Vincolo di ridondanza tra generazioni: il modulo 8C-PCNT05 (C300v5) non può essere abbinato in un set ridondante a un modulo 8C-PCNT03 (C300v3), poiché generazioni hardware diverse non sincronizzano gli stati di ridondanza.
• Eseguire un backup completo del database di sistema e dei parametri in Control Builder prima di rimuovere un modulo controller esistente.
• Assicurarsi sempre che l'unità sostitutiva 8C-PCNT05 sia installata con il modello corretto di caricatore RAM 50182539-001 anziché con unità di caricamento obsolete.
