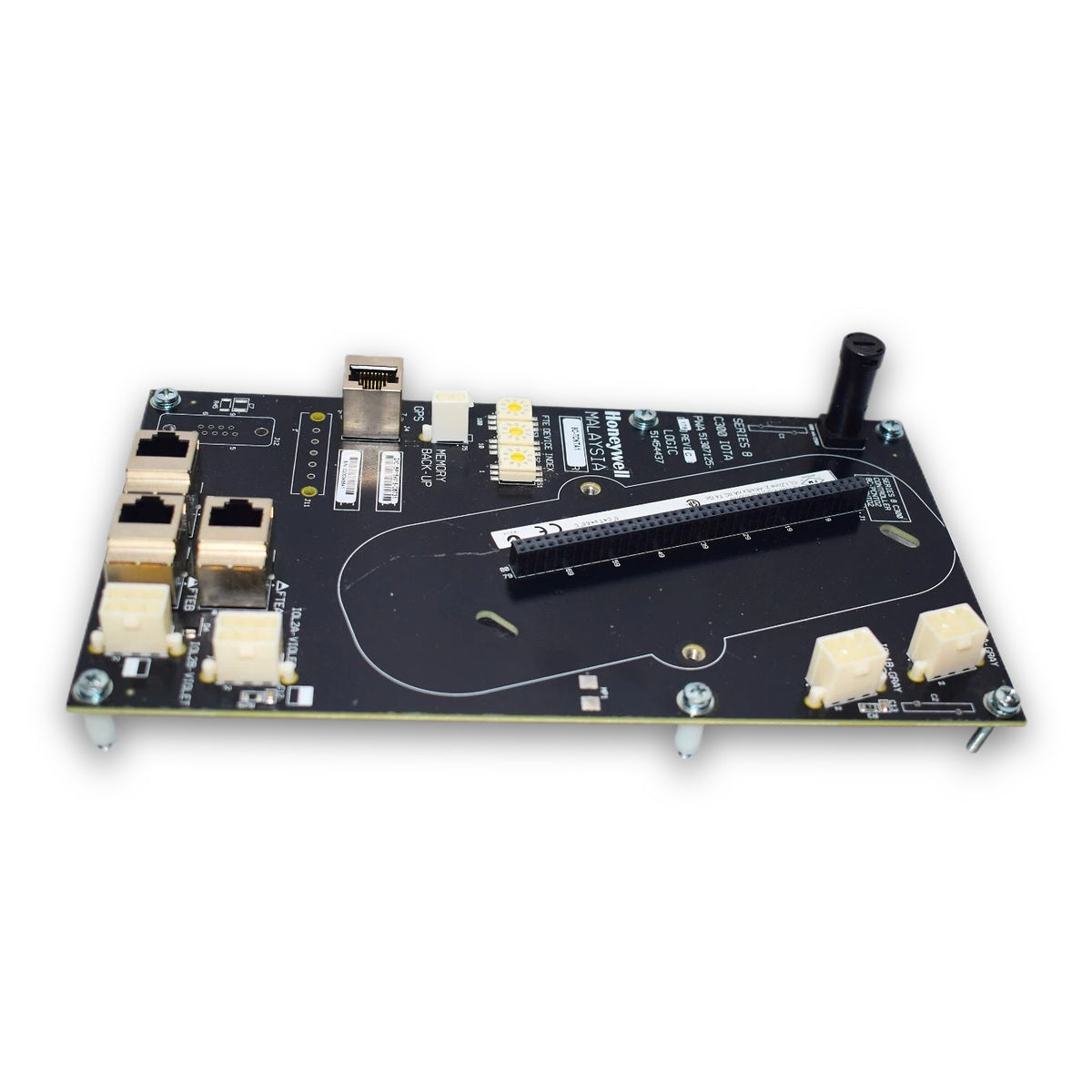

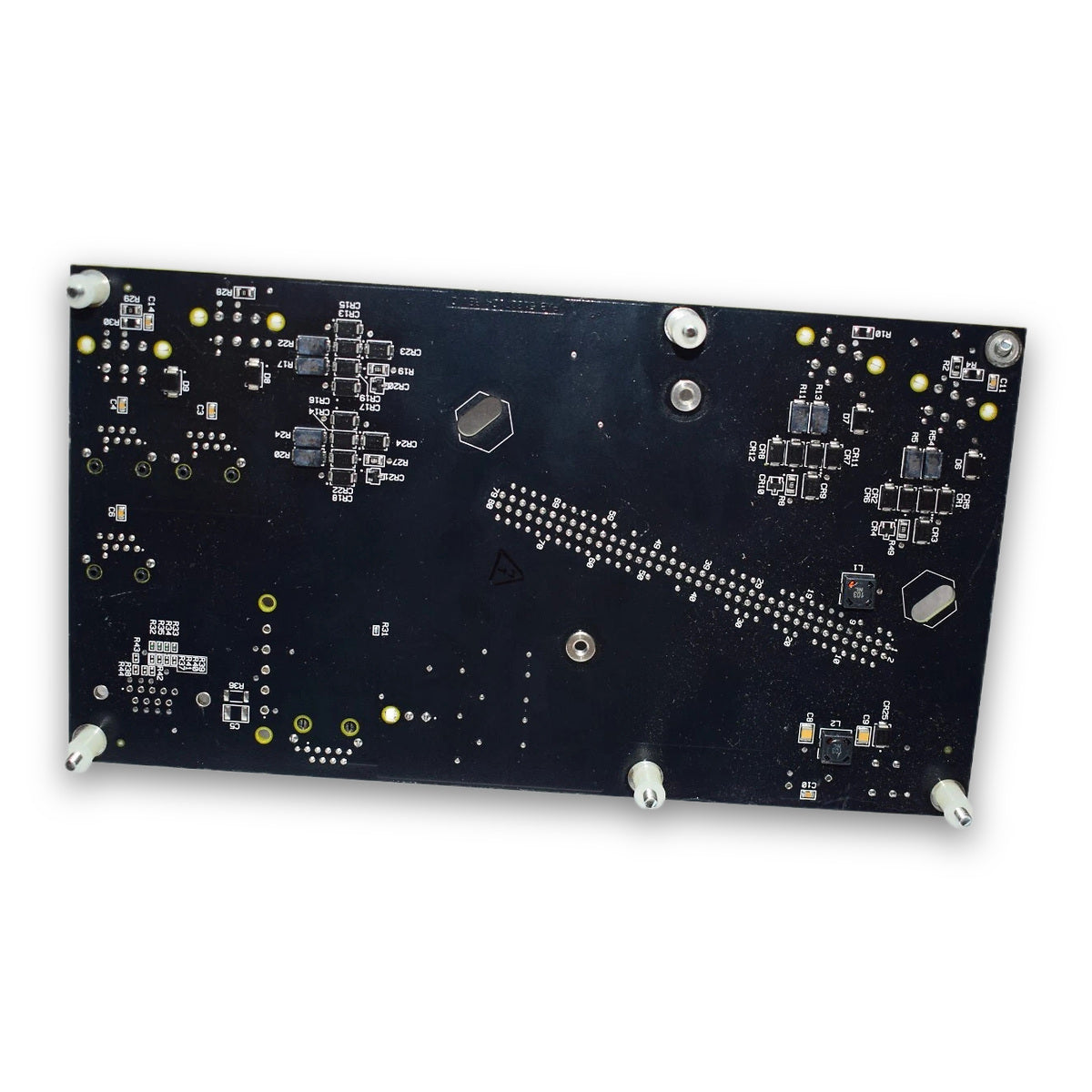

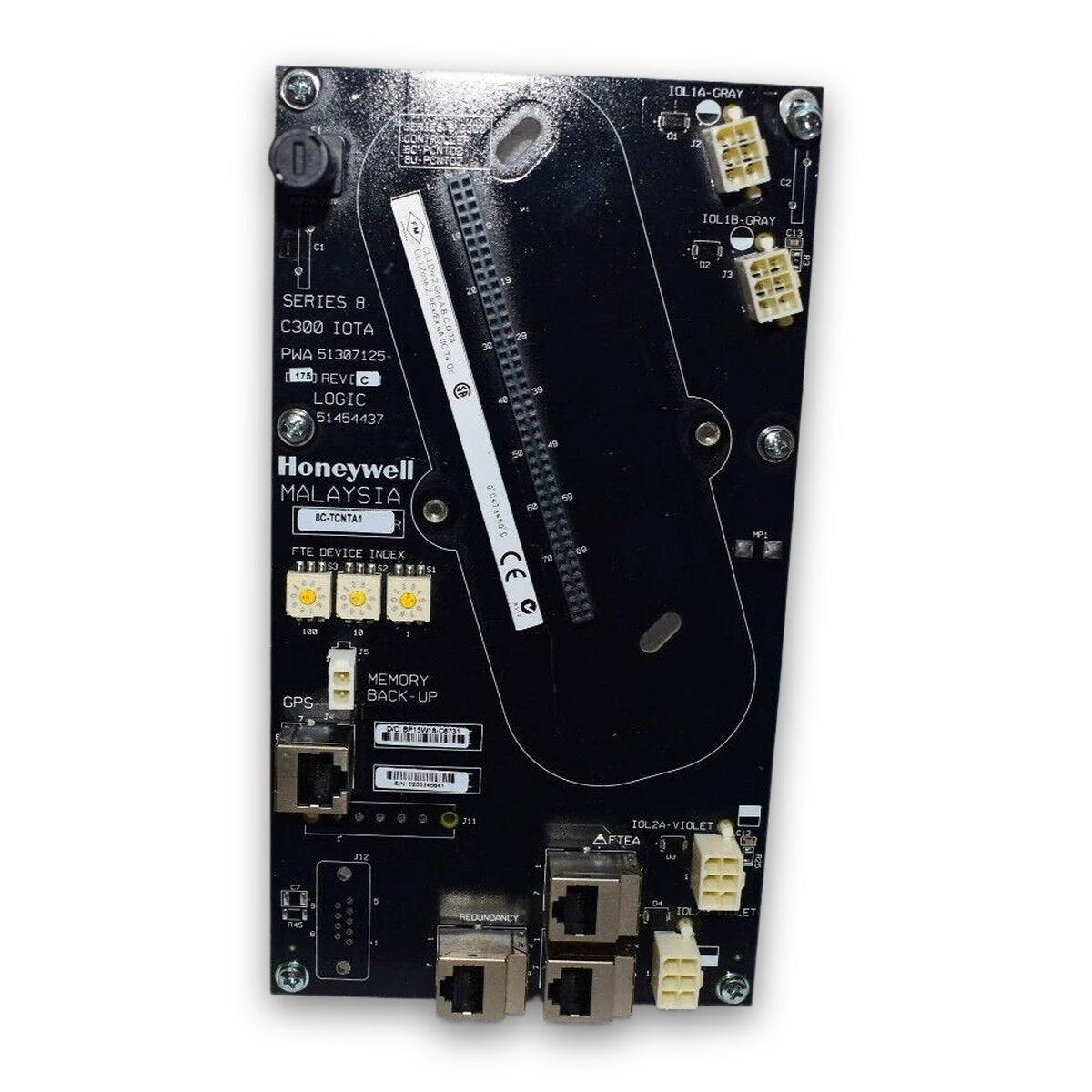

Gruppo IOTA Honeywell 8C-TAIXA1 51307125-175 Series 8 non ridondante con ingresso analogico, rivestito

Descrizione

Honeywell 8C-TAIXA1 (numero di parte 51307125-175) è un assieme IOTA di terminazione I/O per ingressi analogici non ridondante all'interno della piattaforma del sistema di controllo Experion PKS Series 8 C300. Progettato per configurazioni compatte dei pannelli, questo assieme di terminazione largo 6 pollici fornisce i terminali per il collegamento del cablaggio di campo e l'infrastruttura del carrier di montaggio per moduli di ingresso analogico a 16 canali, supportando in particolare moduli di ingresso analogico abilitati HART come 8C-PAIHA1.

Honeywell 8C-TAIXA1 51307125-175 interfaccia direttamente i loop di corrente da 4-20 mA provenienti da trasmettitori a 2 fili alimentati dal loop o a 4 fili autoalimentati con l'architettura del controller C300. Presenta un rivestimento conforme applicato in fabbrica che protegge le piste, i morsetti e i componenti passivi da contaminanti industriali aerodispersi, gas corrosivi e umidità.

Fungendo da base di montaggio fisica, l'assieme IOTA non ridondante consente di mantenere permanentemente il cablaggio di campo collegato ai morsetti a vite, facilitando al contempo la rimozione e l'inserimento senza interruzione dell'alimentazione (RIUP) dei moduli I/O. Questa architettura riduce al minimo i tempi di inattività durante la manutenzione e semplifica il cablaggio di campo dell'armadio.

Caratteristiche

• Formato compatto: misura 6 pollici in larghezza, risparmiando spazio sulle guide DIN del pannello e fornendo punti di terminazione per un massimo di 16 canali di ingresso analogico.
• Rivestimento conforme applicato in fabbrica: protegge le piste, i giunti di saldatura e le interconnessioni dei terminali dagli ambienti chimici aggressivi e dall'umidità.
• Carrier IOTA a modulo singolo: progettato per configurazioni di controllo non ridondanti, alloggiando un singolo modulo di ingresso analogico Series 8 a 16 canali.
• Interfaccia diretta con i trasmettitori di campo: collega i segnali in corrente continua da 4-20 mA provenienti da strumentazione di processo a 2 fili alimentata dal loop o a 4 fili autoalimentata.
• Supporto alla manutenzione online: consente la rimozione e l'inserimento del modulo sotto tensione (RIUP) senza scollegare il cablaggio di campo né interrompere l'alimentazione degli assiemi adiacenti.
• Interconnessioni del bus integrate: fornisce il percorso interno per la distribuzione del sistema a 24 VDC e per i bus di comunicazione ad alta velocità verso l'ambiente di esecuzione C300.

Applicazioni

• Integrazione con armadi Experion PKS Series 8: funge da base di terminazione fisica per i moduli di ingresso analogico non ridondanti a 16 canali.
• Cablaggio della strumentazione di processo: termina i segnali di campo provenienti da trasmettitori di pressione, trasmettitori di temperatura, misuratori di portata e sensori di livello.
• Custodie di impianto per ambienti pericolosi e corrosivi: utilizzata in ambienti di processo che richiedono hardware di terminazione con rivestimento conforme per resistere a condizioni atmosferiche avverse.
• Strategie di controllo continuo: trasmette direttamente ai controller C300 le misurazioni ad alta densità dei loop analogici per il monitoraggio in tempo reale e la logica di processo.

Specifiche tecniche

Generale

Proprietà elettriche e del segnale

Fisiche e meccaniche

Collegamenti / interfacce

Linee guida per l'installazione

1. Assicurarsi che gli alimentatori CC del quadro siano isolati prima di montare o cablare l'assieme IOTA.
2. Fissare l'assieme di terminazione 8C-TAIXA1 da 6 pollici alle strutture delle guide DIN dei quadri standard utilizzando appositi fermi terminali.
3. Collegare i trasmettitori di campo ai terminali dei canali designati secondo gli schemi di cablaggio per dispositivi a 2 fili o autoalimentati.
4. Verificare la polarità del cablaggio di campo e assicurarsi che siano adottate corrette pratiche di messa a terra e schermatura per le linee di segnale.
5. Allineare il modulo I/O Series 8 corrispondente (ad es., 8C-PAIHA1) con i connettori delle prese sull'assieme 8C-TAIXA1.
6. Premere saldamente il modulo in posizione finché i fermi meccanici di ritenuta non scattano in posizione.
7. Applicare l'alimentazione di sistema a 24 VDC e verificare gli indicatori di alimentazione e di stato dei canali sul modulo montato.

Linee guida per configurazione / messa in servizio / sostituzione

Linee guida per la configurazione

• Assegnare i numeri dei canali fisici in Honeywell Control Builder in modo che corrispondano alle assegnazioni dei terminali di campo sull'assieme 8C-TAIXA1.
• Selezionare le modalità corrette dei canali di ingresso (impostazioni del loop di corrente 4-20 mA) nell'ambiente software Experion.

Raccomandazioni per la messa in servizio

• Eseguire i controlli di loop verificando i segnali di corrente sulle viti dei terminali di campo 8C-TAIXA1 con un calibratore di processo tarato prima dell'approvazione del sistema.
• Assicurarsi che tutte le schermature dei segnali di campo siano collegate a terra sulla barra di terra dedicata del quadro e isolate dalla base IOTA.

Raccomandazioni per la sostituzione

• La rimozione e l'inserimento del modulo sotto tensione (RIUP) consentono di sostituire il modulo I/O montato senza rimuovere i cavi di campo dall'assieme 8C-TAIXA1.
• Se si sostituisce la base di terminazione 8C-TAIXA1 stessa, disattivare l'alimentazione di campo a 24 VDC, scollegare i terminali dei segnali di campo, sganciare il modulo I/O montato e rimuovere la base dalla guida DIN.
