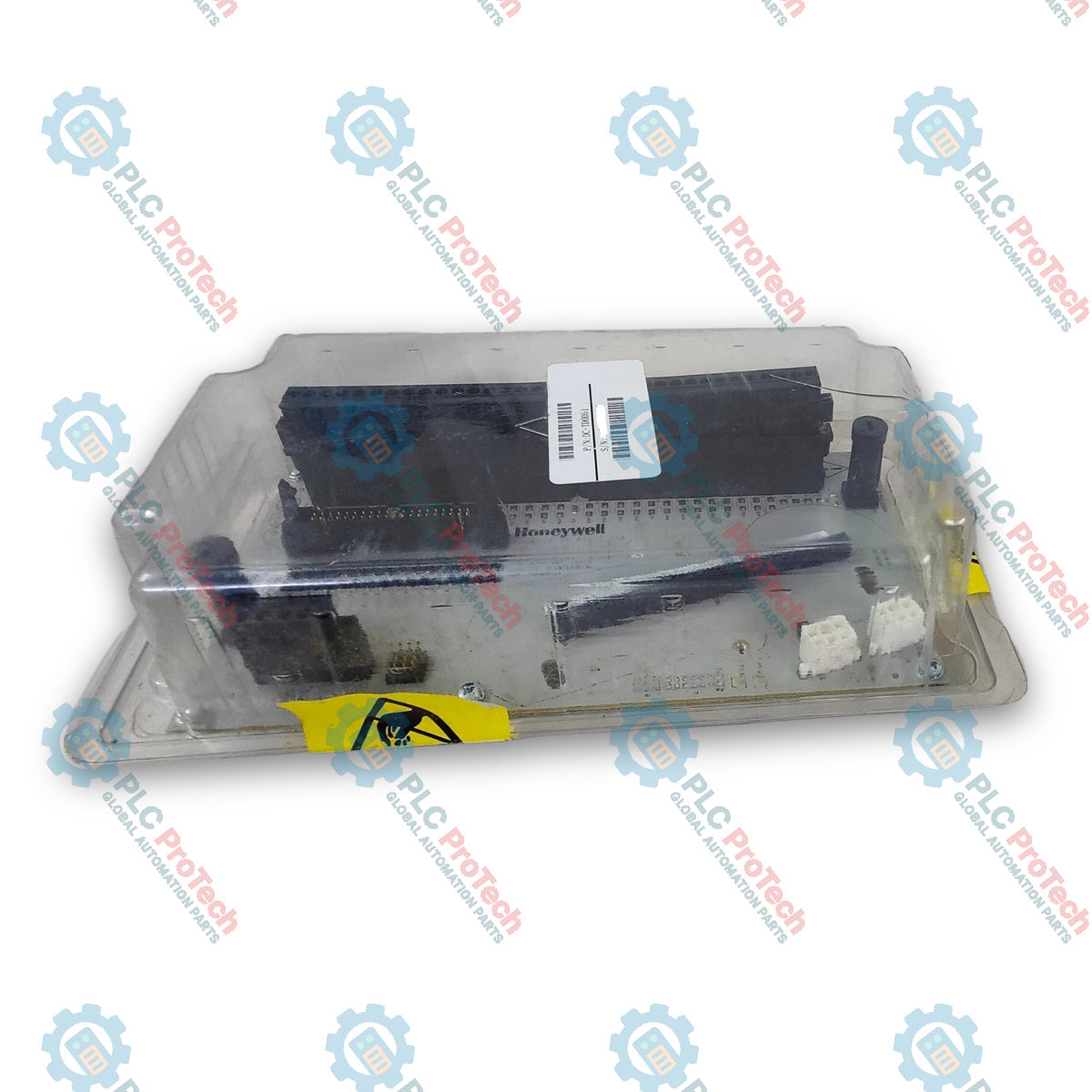

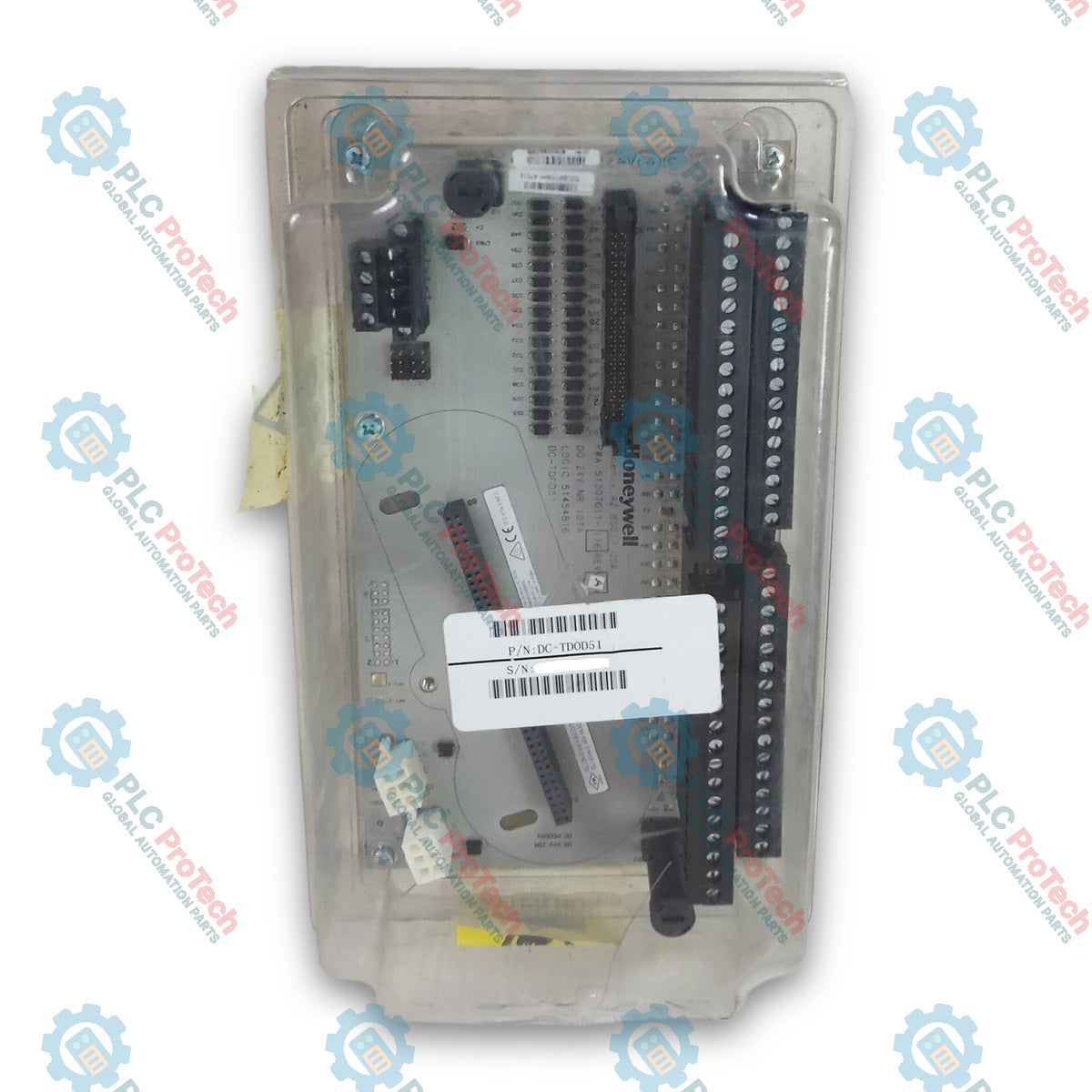

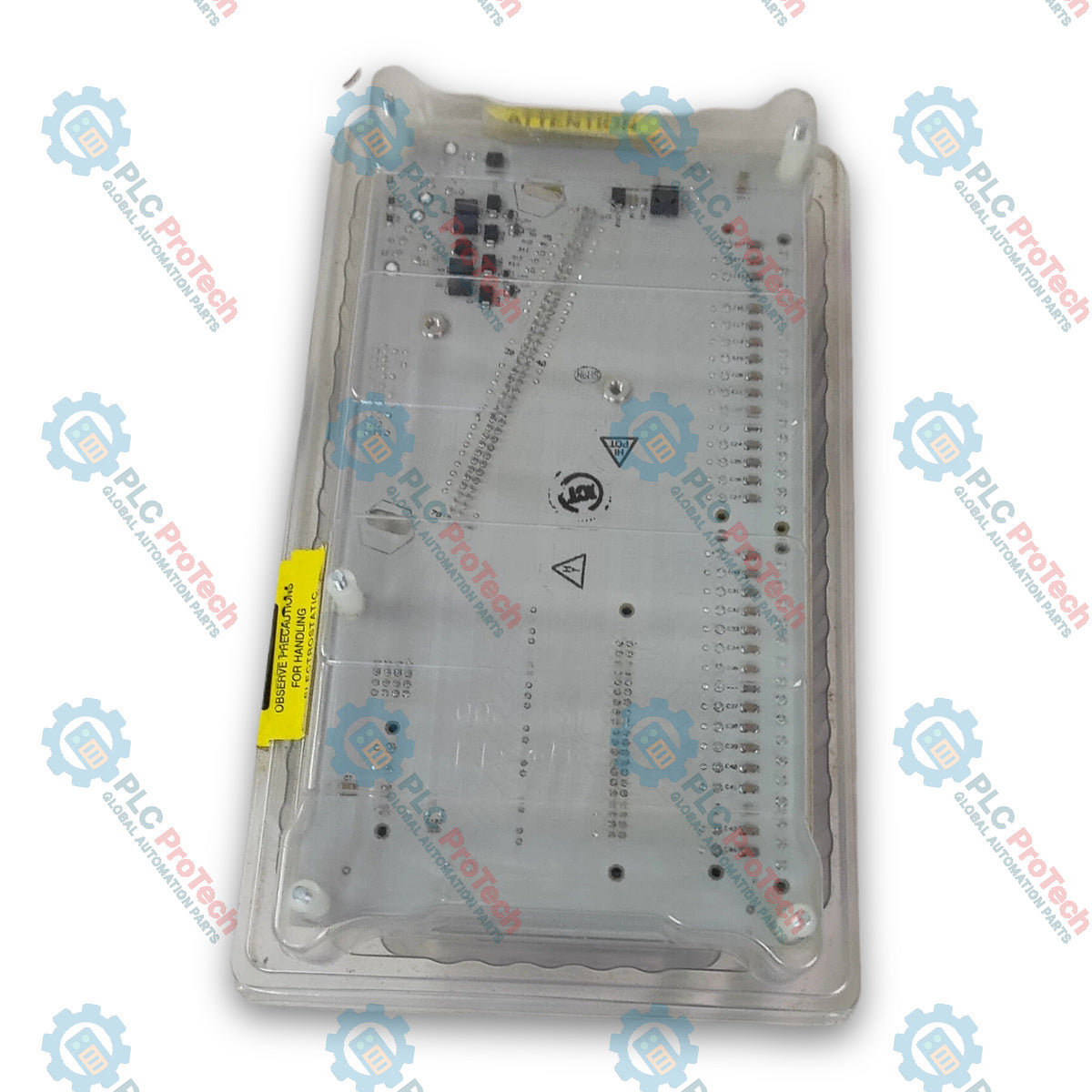

IOTA Honeywell CC-TDOD61 51307089-175 Experion Series C ridondante con uscita digitale da 12 pollici

Descrizione

Il CC-TDOD61 Honeywell (numero di parte: 51307089-175) è un assieme di terminazione per ingressi/uscite digitali ridondanti (IOTA) da 12 pollici, progettato per operazioni di commutazione discreta ad alta densità nei sistemi di controllo dei processi. Progettato specificamente per interfacciarsi con la piattaforma di controllo Experion Series C, questo assieme funge da base di montaggio fisica, supporto per l'alimentazione e interfaccia di terminazione del cablaggio di campo per le operazioni di uscita digitale a 24 V CC.

Operando come componente chiave nelle architetture hardware di Experion Process Knowledge System (PKS), il modulo fornisce supporto ridondante per il modulo di ingresso/uscita (IOM) con uscita digitale CC-PDOD51. L'assieme si collega direttamente al bus di alimentazione del sistema a 24 V CC tramite il supporto integrato, distribuendo alimentazione e segnali attraverso 32 canali di uscita discreti senza richiedere pannelli di marshalling esterni dedicati.

L'unità dispone di un sistema di morsettiere rimovibili a due livelli per il collegamento diretto del cablaggio di campo e supporta configurazioni di eccitazione di campo sia interna sia esterna. Progettata con un ingombro verticale inclinato, la CC-TDOD61 ottimizza la circolazione dell'aria e l'efficienza degli spazi nell'armadio di controllo, garantendo al contempo un'elevata affidabilità operativa grazie all'isolamento galvanico tra sistema e campo.

Funzionalità

• Architettura di sistema ridondante: Alloggia due moduli I/O su un unico assieme da 12 pollici, consentendo una commutazione hot-backup senza interruzioni e con tempo di commutazione nullo.
• Capacità di commutazione a 32 canali: Offre 32 canali di uscita digitale discreti progettati per il controllo di carichi open-drain (sinking).
• Interfaccia integrata per il trasporto dell'alimentazione: Si monta direttamente sul supporto del bus di alimentazione del sistema a 24 V CC per fornire alimentazione operativa all'IOM e ai circuiti di campo collegati senza ponticelli esterni.
• Isolamento galvanico: fornisce un isolamento tra sistema e campo fino a 1000 VAC RMS quando si utilizza un'alimentazione esterna del campo fornita dall'utente.
• Architettura di eccitazione flessibile: supporta opzioni di configurazione per l'alimentazione interna del sistema o l'eccitazione esterna del campo.
• Morsettiere rimovibili: dispone di morsettiere a vite rimovibili a due livelli, compatibili con conduttori di campo fino a 12 AWG (2,5 mm quadrati).
• Design per la gestione termica: integra il fattore di forma verticale inclinato della Serie C per massimizzare la densità di installazione nell'armadio e favorire il raffreddamento per convezione verticale.

Applicazioni

• Controllo delle valvole di processo: interfaccia valvole a solenoide discrete e valvole automatiche di intercettazione in ambienti di processo continuo.
• Comando di relè interposti: aziona relè interposti a bassa corrente e bobine di contattori nei centri di controllo motori (MCC).
• Indicazione industriale: pilota spie di stato, allarmi visivi e annunciatori da pannello.
• Interfacciamento della logica discreta: fornisce uscite digitali isolate galvanicamente a sottosistemi di terze parti, unità confezionate e sistemi di sicurezza.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezione prima dell'installazione: Disimballare l'IOTA e ispezionare l'unità per verificare l'eventuale presenza di danni fisici. Verificare che il numero di modello dell'unità sia CC-TDOD61 e confermare la compatibilità con gli IOM CC-PDOD51 di destinazione.
2. Montaggio: Fissare l'IOTA da 12 pollici al canale di montaggio dell'armadio del sistema Series C. Assicurarsi che tutte le viti di ritenzione della base siano serrate per mantenere la continuità di terra e collegarsi al bus portante di alimentazione a 24 VCC.
3. Collegamento del cablaggio di campo: Spellare adeguatamente le estremità dei cavi di campo e collegare i carichi discreti sink alle morsettiere estraibili a due livelli. La sezione dei cavi accettata arriva fino a 12 AWG (2,5 mm quadrati).
4. Selezione dell'alimentazione: Selezionare la distribuzione interna dell'alimentazione oppure collegare un'alimentazione esterna isolata a 24 VCC per il campo, in base ai requisiti di isolamento del sistema.
5. Installazione IOM: Allineare e premere i moduli di uscita digitale CC-PDOD51 primario e ridondante nei rispettivi alloggiamenti guida IOTA fino a inserirli e bloccarli completamente.

Linee guida per la configurazione e la sostituzione

• Configurazione dello stato sicuro: Assicurarsi che i parametri FAILOPT dei singoli canali (Mantieni ultimo valore o Passa allo stato sicuro) siano configurati nel repository di progettazione del controller C300 prima della messa in servizio del sistema.
• Sostituzione a caldo degli IOM: Su un'unità CC-TDOD61 ridondante, un singolo modulo CC-PDOD51 può essere rimosso o inserito sotto tensione senza interrompere le operazioni di uscita di campo sul modulo partner attivo.
• Verifica della manutenzione: Prima di eseguire la manutenzione sui dispositivi di campo o sostituire i carichi collegati, verificare i livelli di tensione dell'alimentazione di campo sui morsetti IOTA utilizzando un multimetro calibrato.
