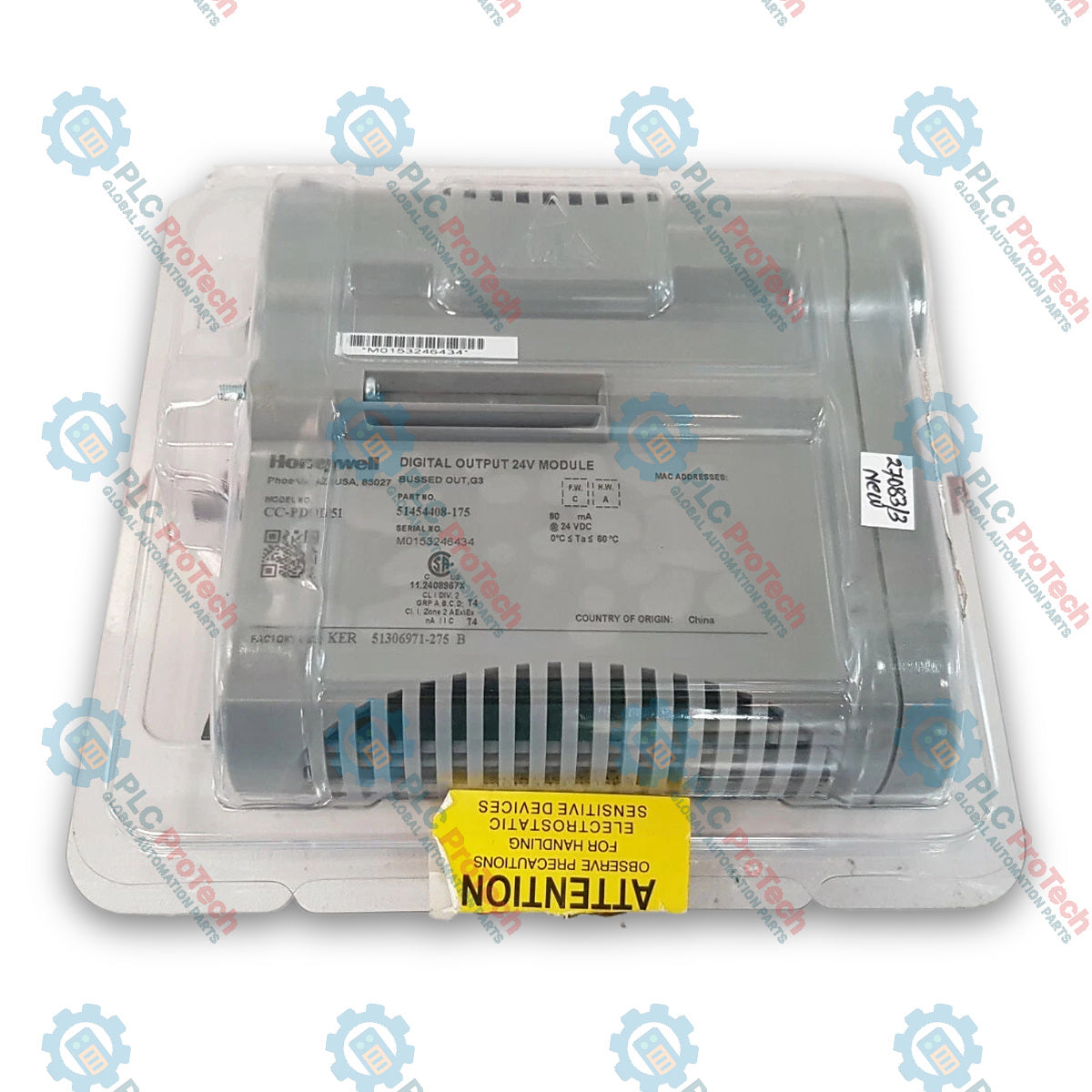

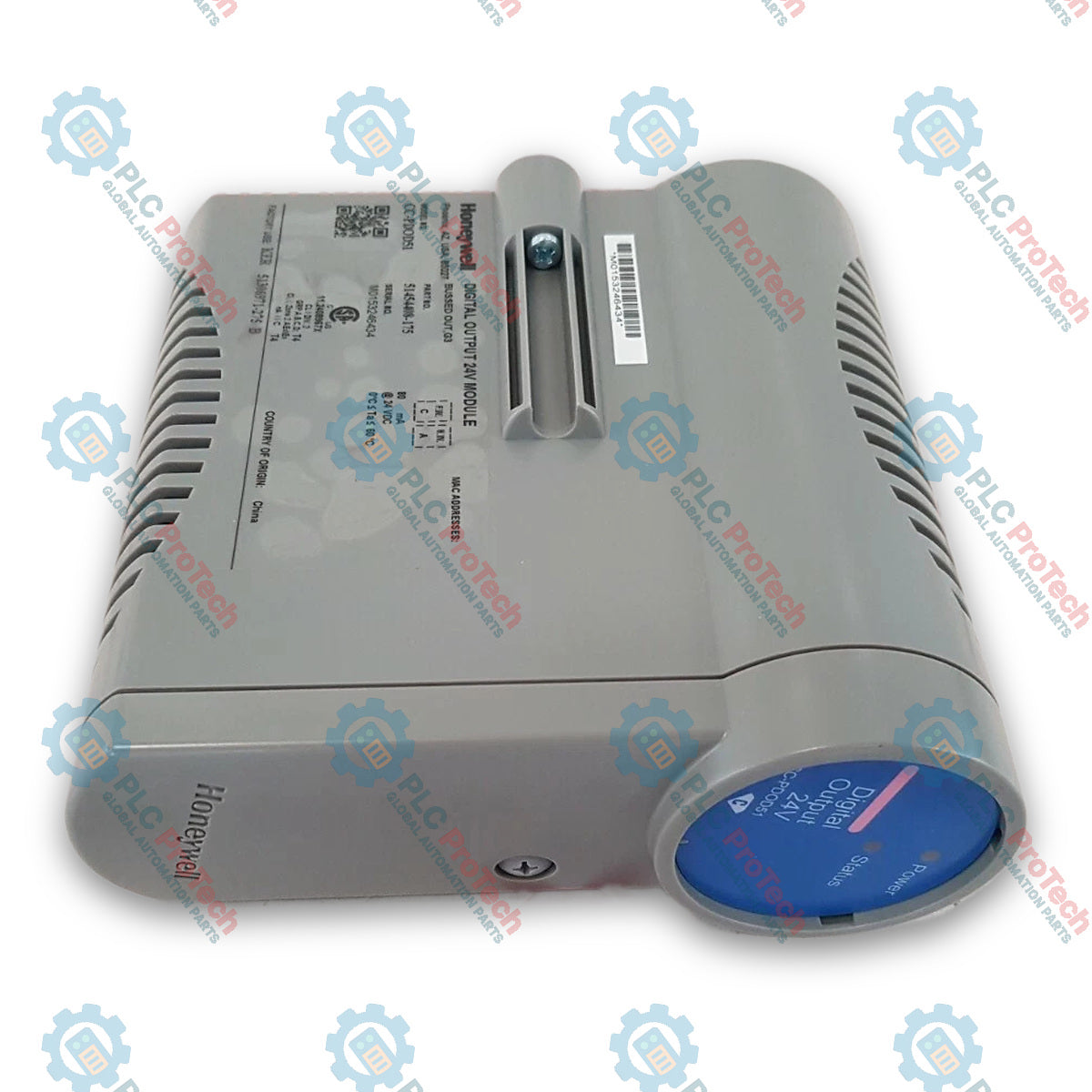

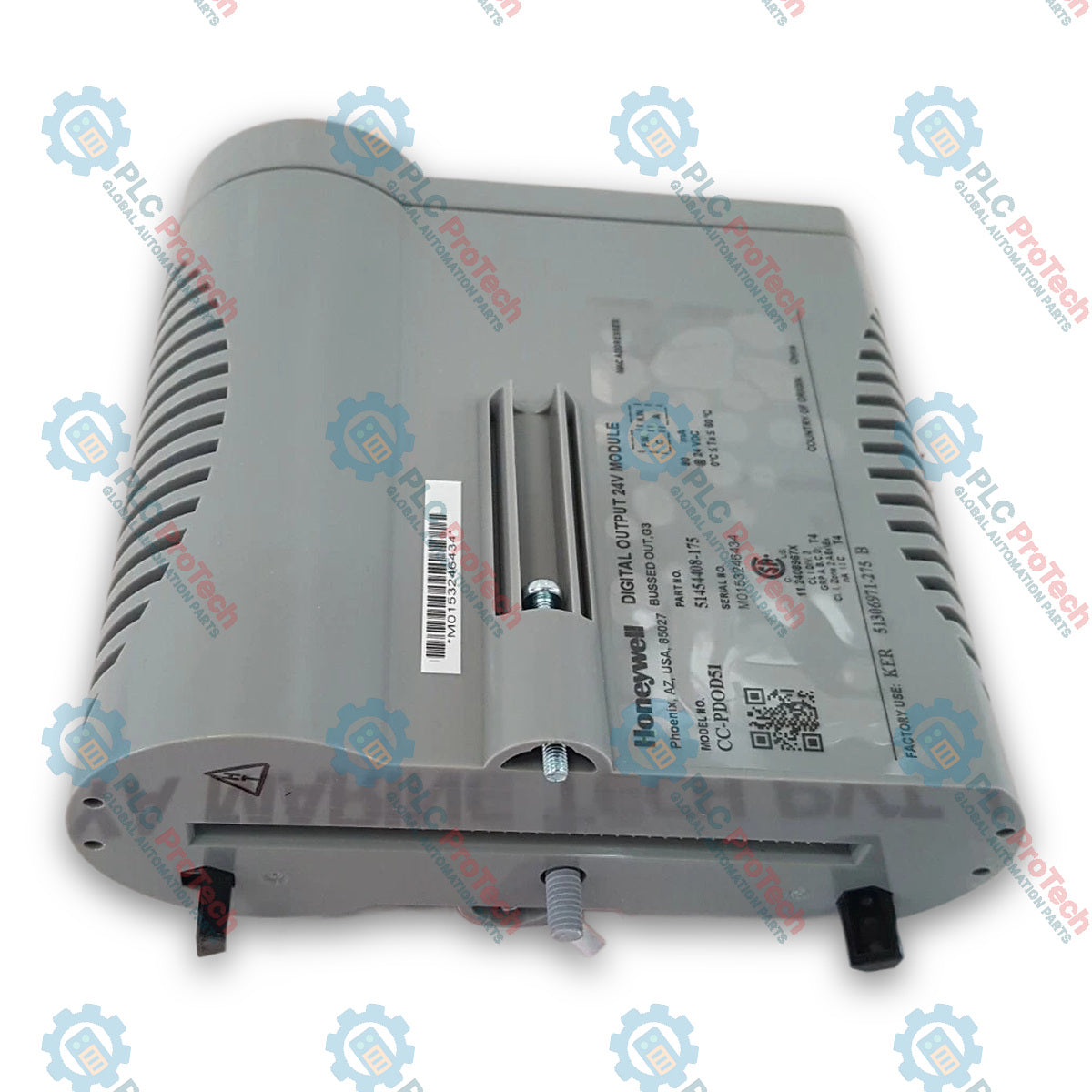

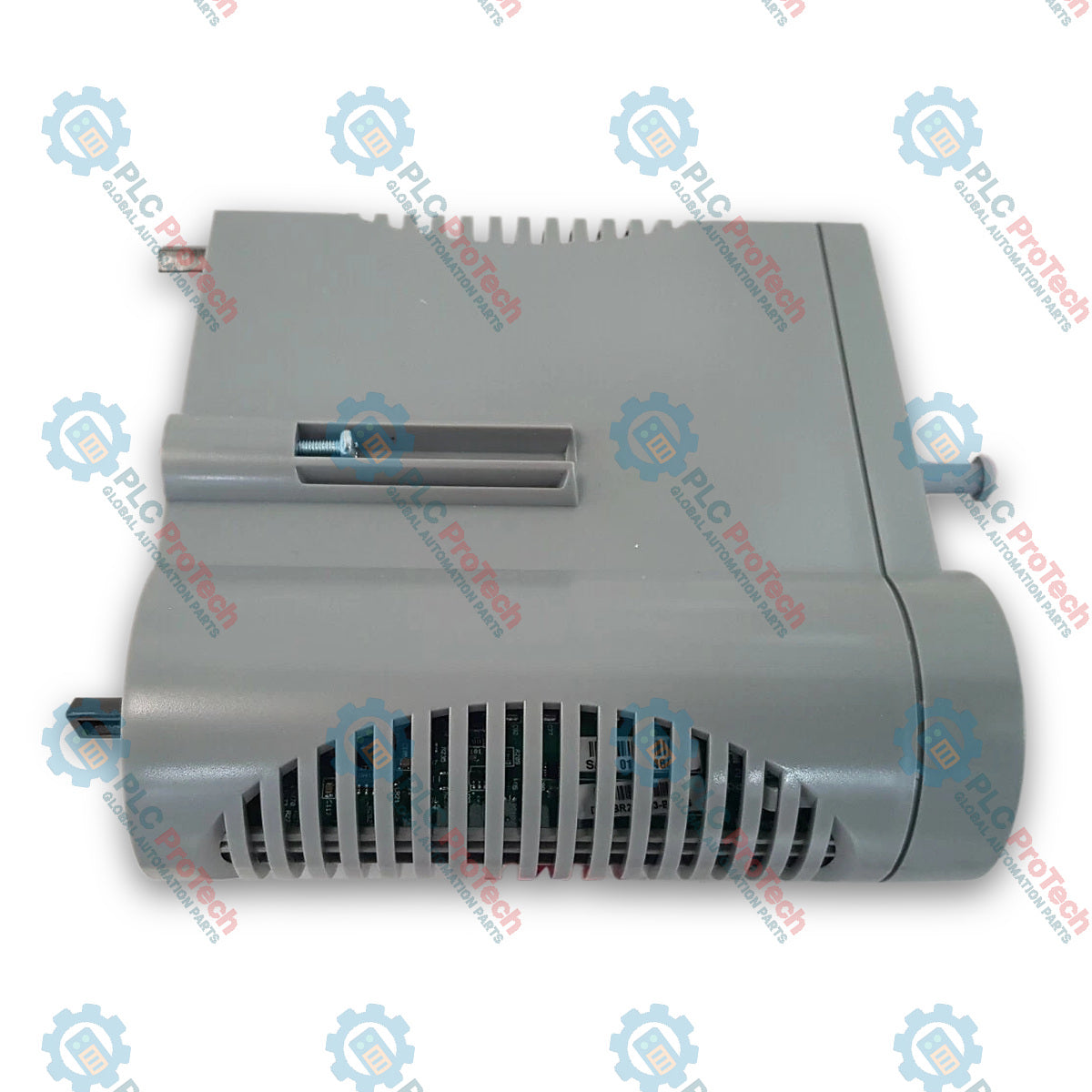

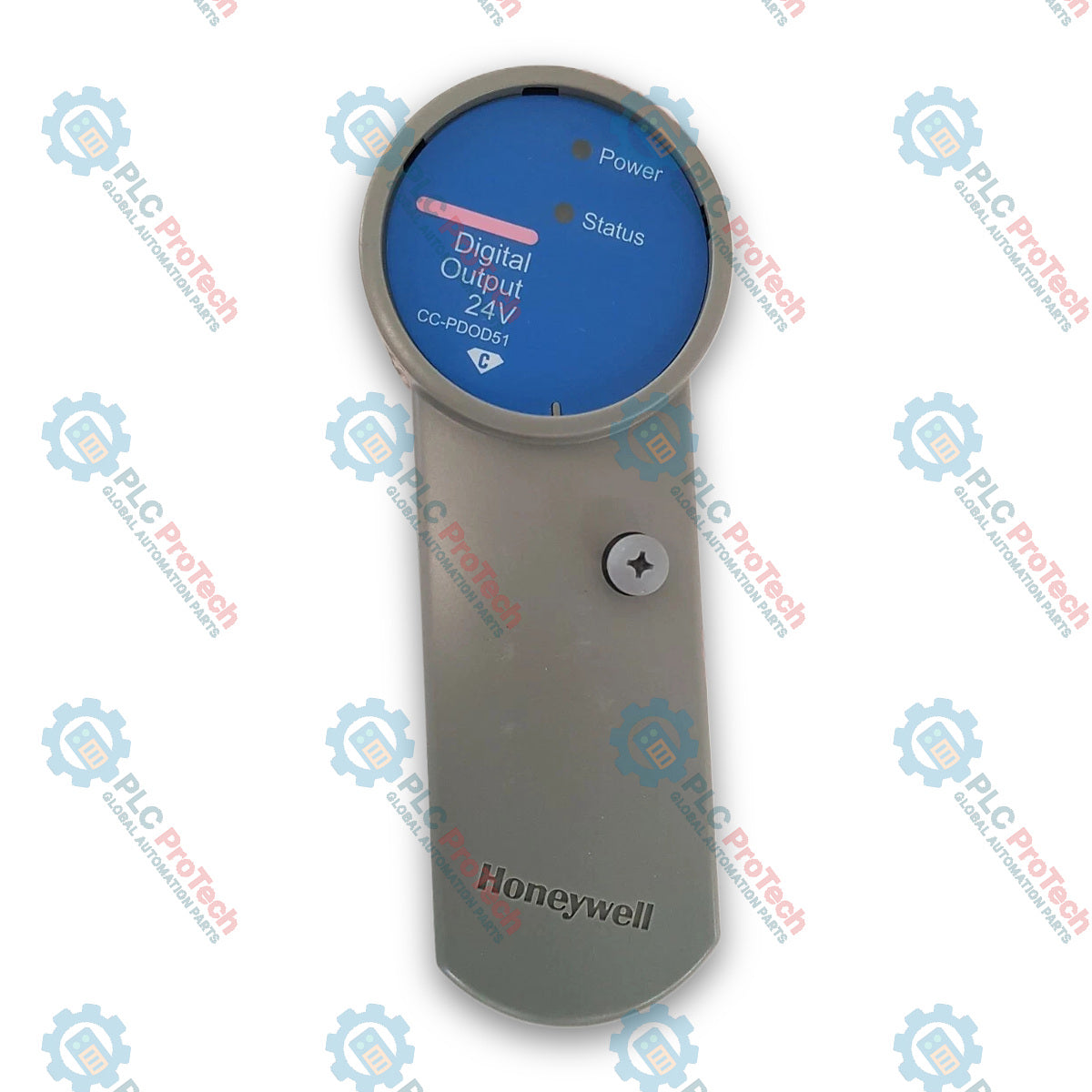

Honeywell CC-PDOD51 Serie C Modulo di uscita digitale 24VCC SINK Open Drain rivestito

Descrizione

Honeywell CC-PDOD51 è un modulo di uscita digitale a 32 canali e 24 V CC, progettato per applicazioni di commutazione di processo nell'architettura Experion C300 Series C I/O. In qualità di scheda di uscita di tipo SINK a drain aperto, questo modulo consente al sistema di commutare i carichi di campo collegando a terra il percorso di ritorno, funzionando senza problemi con alimentatori di campo forniti dall'utente fino a 30 V CC. L'unità è dotata di rivestimento conformale per proteggere i circuiti elettronici interni da elementi corrosivi e contaminanti ambientali aggressivi, comuni negli impianti di processo industriali.

Progettato per garantire un'elevata densità in armadio e un funzionamento affidabile nelle installazioni DCS, CC-PDOD51 si collega direttamente al relativo Input Output Termination Assembly (IOTA). Elimina la necessità di un alloggiamento separato per lo chassis, ricevendo l'alimentazione della logica operativa direttamente tramite il bus del carrier. Il modulo integra una protezione elettronica da sovracorrente su ogni canale, eliminando gli interventi di manutenzione associati ai fusibili in linea tradizionali. Fornisce inoltre comportamenti di stato sicuro (FAILOPT) configurabili, consentendo a ciascun canale di uscita di mantenere l'ultimo valore oppure passare a un valore sicuro prestabilito in caso di perdita della comunicazione con il sistema o di guasto del controller.

Operando su 32 canali di uscita discreti, il modulo supporta funzioni di commutazione flessibili, tra cui uscite mantenute, a impulsi e a modulazione della larghezza di impulso (PWM). Per preservare l'integrità del segnale tra i circuiti di campo e la logica di controllo, Honeywell CC-PDOD51 mantiene un isolamento galvanico di 1000 V CA RMS tra i circuiti di alimentazione di campo e il backplane centrale del sistema. Quando installato su unità base IOTA ridondanti, l'hardware offre una commutazione senza interruzioni con un gap di corrente di uscita nullo, garantendo la continuità delle operazioni di processo per attuatori critici, relè di interposizione ed elettrovalvole.

Caratteristiche

• Configurazione SINK a 32 canali: Funziona come una scheda di uscita discreta a drain aperto, progettata per commutare carichi di campo a 24 V CC fino a 0,1 A per canale.
• Rivestimento conformal: i circuiti interni rivestiti in fabbrica offrono resistenza agli inquinanti atmosferici, all'umidità industriale e ai contaminanti atmosferici corrosivi.
• Protezione elettronica da sovracorrente: integra circuiti di limitazione della corrente per proteggere il cablaggio di campo e i driver dei canali senza richiedere fusibili fisici.
• Stato di sicurezza configurabile (FAILOPT): consente la programmazione per canale per mantenere l'ultimo valore o passare al valore di sicurezza durante i guasti di comunicazione del sistema.
• Modalità di commutazione versatili: supporta la generazione di segnali mantenuti, a impulsi o modulati in larghezza d'impulso (PWM), adattati all'hardware di controllo del processo.
• Isolamento galvanico: fornisce un isolamento RMS di 1000 VCA tra i circuiti di alimentazione forniti dal campo e l'architettura del sistema.
• Commutazione senza intervallo: elimina la caduta della corrente di uscita (intervallo di 0 ms) durante il passaggio alla ridondanza quando installato su unità base dual-IOM.

Applicazioni

• Azionamento di elettrovalvole: controllo e commutazione di bobine di elettrovalvole pneumatiche e idrauliche a 24 VCC negli skid di processo.
• Logica con relè di interposizione: interfacciamento dei segnali di uscita DCS a bassa corrente con i centri di controllo motori (MCC) e le apparecchiature di campo a tensione più elevata.
• Controllo di annunciatori e spie: comando degli indicatori di stato dei quadri, delle sirene di allarme locali e dei pannelli di visualizzazione.
• Integrazione di skid discreti: commutazione di attuatori discreti e comandi di avvio/arresto delle apparecchiature nelle reti di controllo Experion C300.

Specifiche tecniche

Informazioni generali

Caratteristiche di ingresso / uscita

Elettrico e isolamento

Compatibilità IOTA

Linee guida per l'installazione

1. Ispezione prima dell'installazione: Verificare il codice del modulo (CC-PDOD51) e controllare che l'involucro fisico e i pin del connettore non presentino danni dovuti alla spedizione.
2. Montaggio dell'IOTA: Assicurarsi che l'IOTA di destinazione (CC-TDOD51 o CC-TDOD61) sia installato saldamente sulle guide dell'involucro dell'armadio e correttamente collegato alla messa a terra del sistema.
3. Cablaggio dell'alimentazione di campo: Collegare l'alimentatore esterno a 24 VCC per l'alimentazione dell'utente ai terminali designati sull'assieme IOTA, mantenendo la polarità corretta.
4. Collegamento dei carichi di campo: Collegare i cavi di campo alle morsettiere IOTA rimovibili a due livelli. Assicurarsi che la sezione dei cavi non superi 12 AWG (2,5 mm a trefoli).
5. Inserimento del modulo: Allineare il modulo CC-PDOD51 con i connettori guida sull'IOTA e premere saldamente fino all'innesto del meccanismo di bloccaggio.
6. Messa a terra e schermatura: Verificare la continuità complessiva della messa a terra dell'armadio per evitare che variazioni della tensione di modo comune influiscano sui circuiti di campo.

Configurazione e messa in servizio

• Parametrizzazione dei canali: Assegnare i parametri operativi dei singoli canali (mantenuti, a impulsi o PWM) nell'ambiente Experion Engineering Studio.
• Configurazione del comportamento FAILOPT: Configurare i parametri dello stato di sicurezza per ciascun canale, definendo se le uscite devono mantenere l'ultimo stato valido o passare a una condizione di sicurezza a zero/disattivata in caso di guasto del sistema.
• Test del loop di campo: Eseguire dal software di controllo la verifica punto-punto delle uscite, osservando le prestazioni della commutazione dei canali e la corrente di carico nei dispositivi di campo attivi.
• Verifica della ridondanza: Se installato in una configurazione a doppio modulo su un IOTA CC-TDOD61, eseguire un controllo manuale del failover per garantire il mantenimento continuo dello stato del carico senza interruzioni del segnale.
