Honeywell FS-PSU-UNI2450U Modulo di alimentazione Safety Manager 24–28 V CC 50 A 1200 W

Descrizione

Il Honeywell FS-PSU-UNI2450U è un modulo di alimentazione switching ad alta capacità, progettato per l'uso nell'architettura Honeywell Safety Manager e nei sistemi di controllo industriale. Operando come elemento centrale di conversione della potenza, converte la tensione di rete monofase AC o DC in un'uscita regolata da 24–28 V DC per alimentare dispositivi di campo, chassis del processore di controllo e moduli I/O nei sistemi strumentati di sicurezza (SIS) critici.

Progettato per fornire fino a 1200 W di potenza in uscita, il FS-PSU-UNI2450U dispone di correzione attiva del fattore di potenza (PFC), protezione da cortocircuito e sovratensione e un contatto relè di allarme integrato per il monitoraggio continuo dello stato. Il modulo supporta topologie di sistema flessibili e può essere impiegato in configurazioni di alimentazione non ridondanti (N), ridondanti (N+1) o completamente ridondanti (Nx2), per garantire la massima disponibilità operativa.

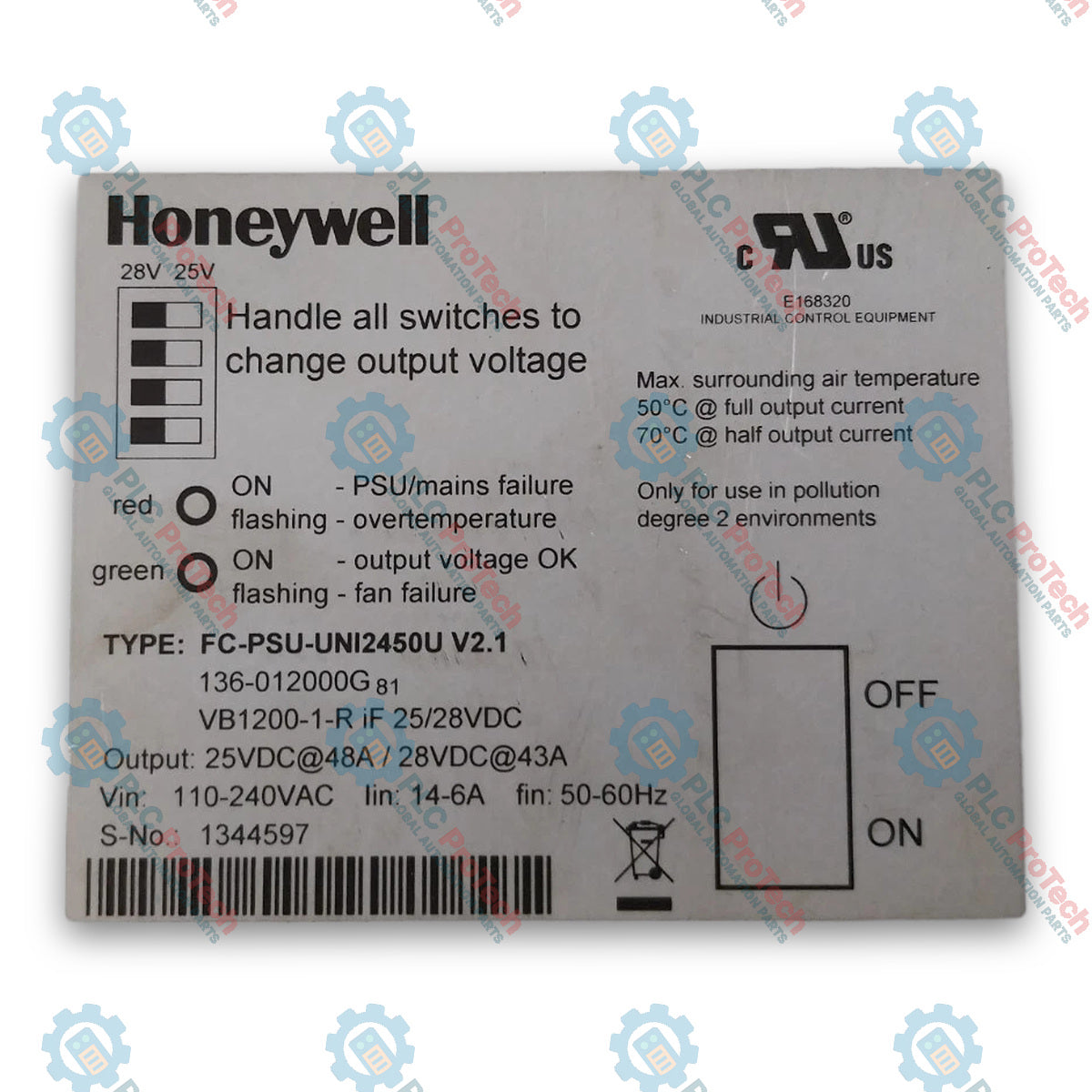

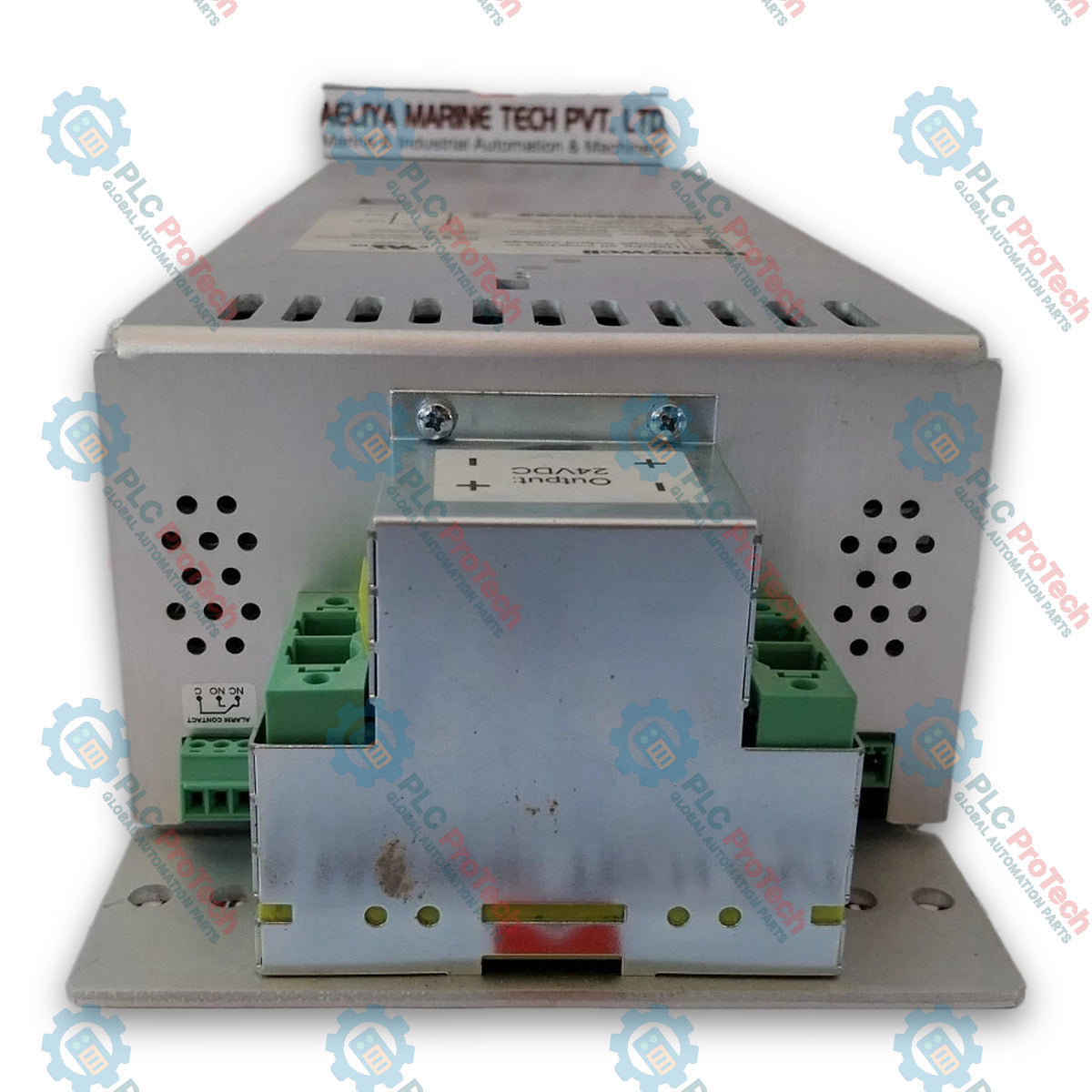

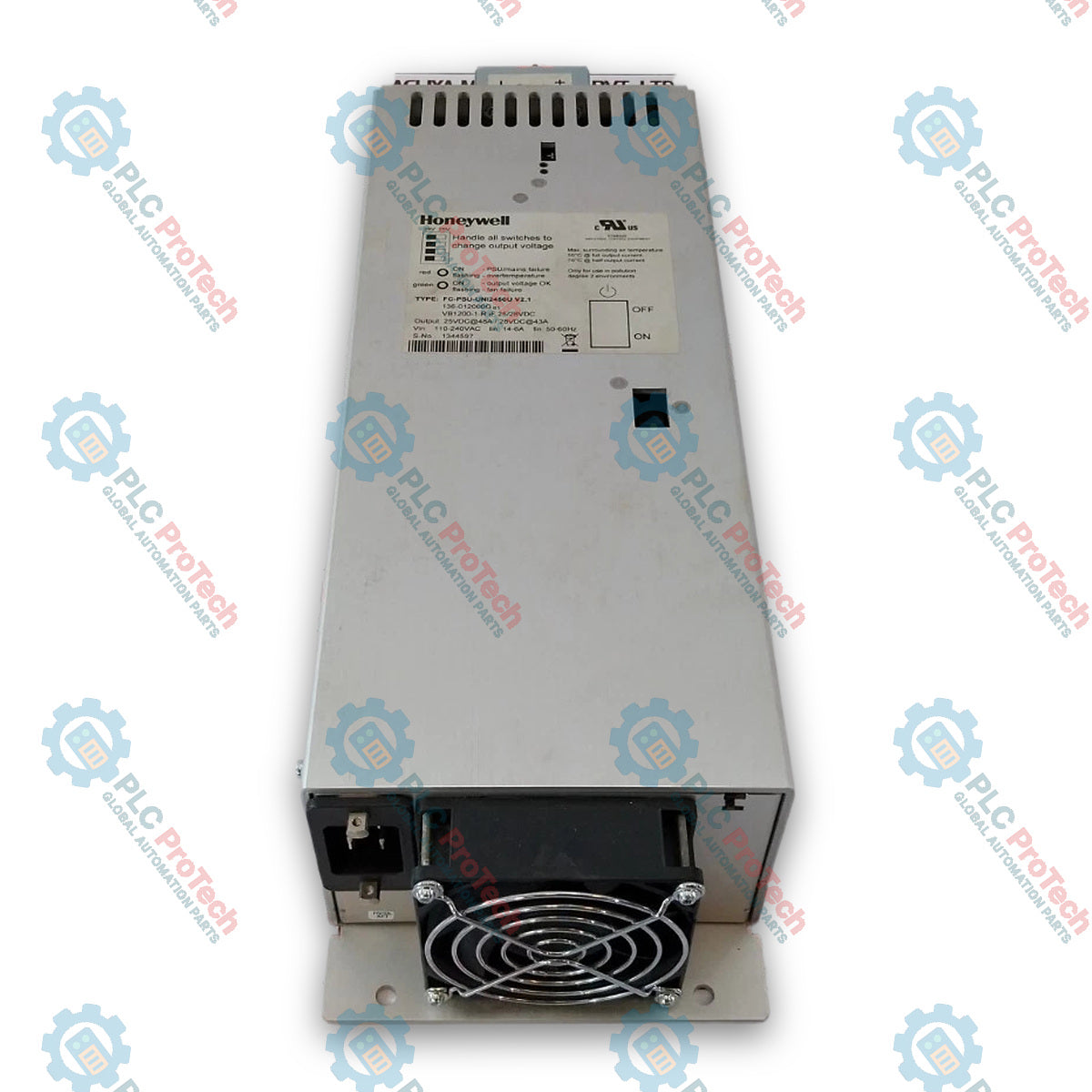

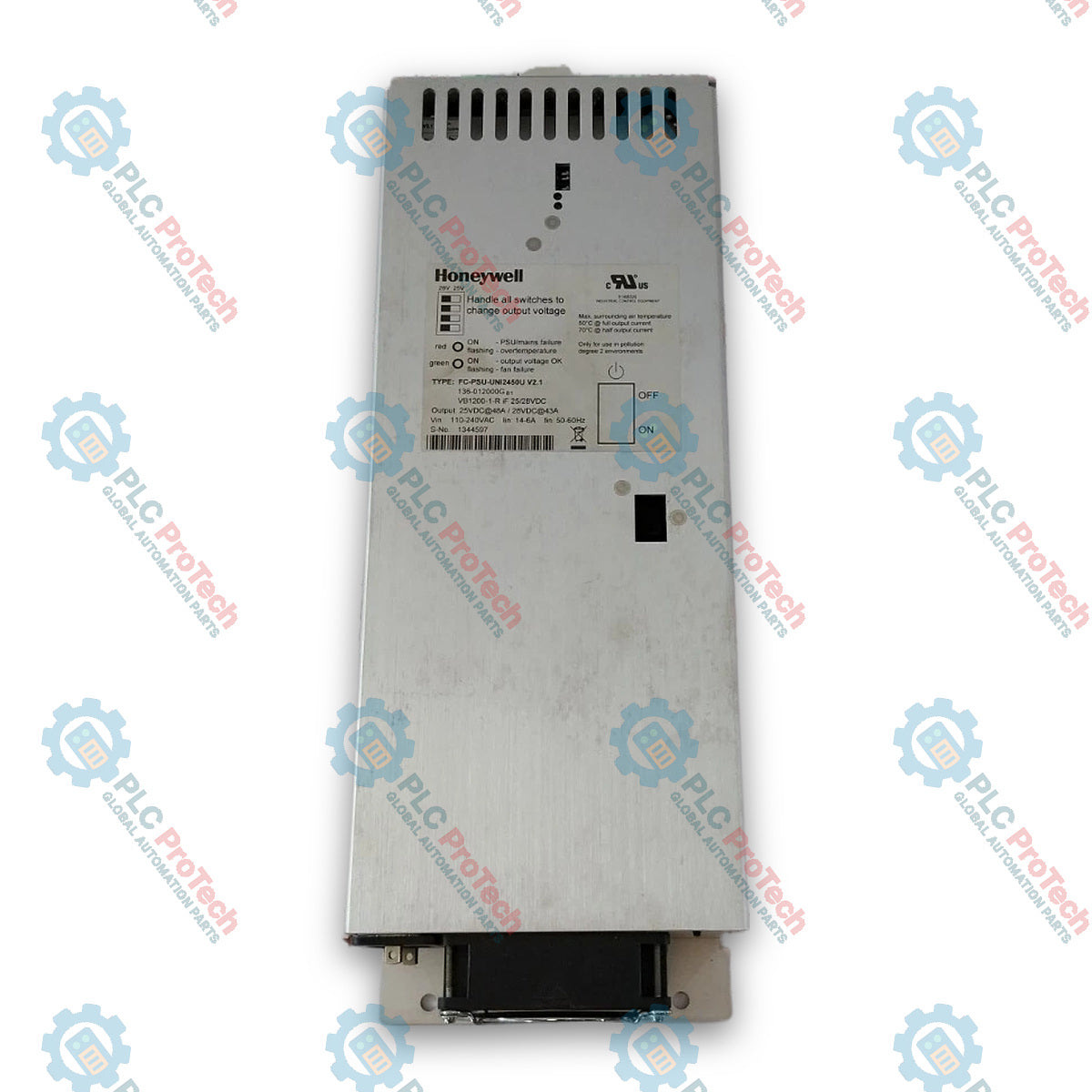

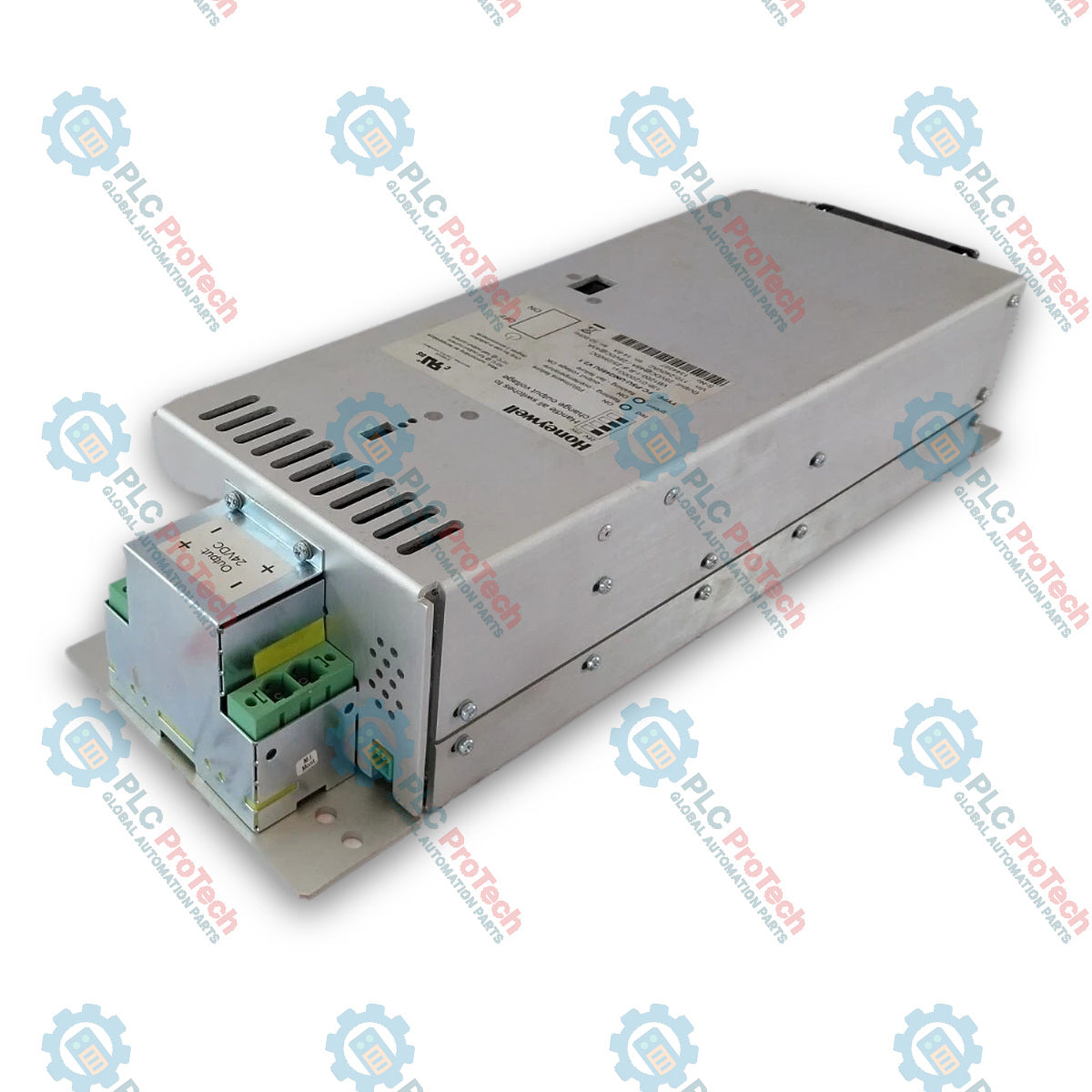

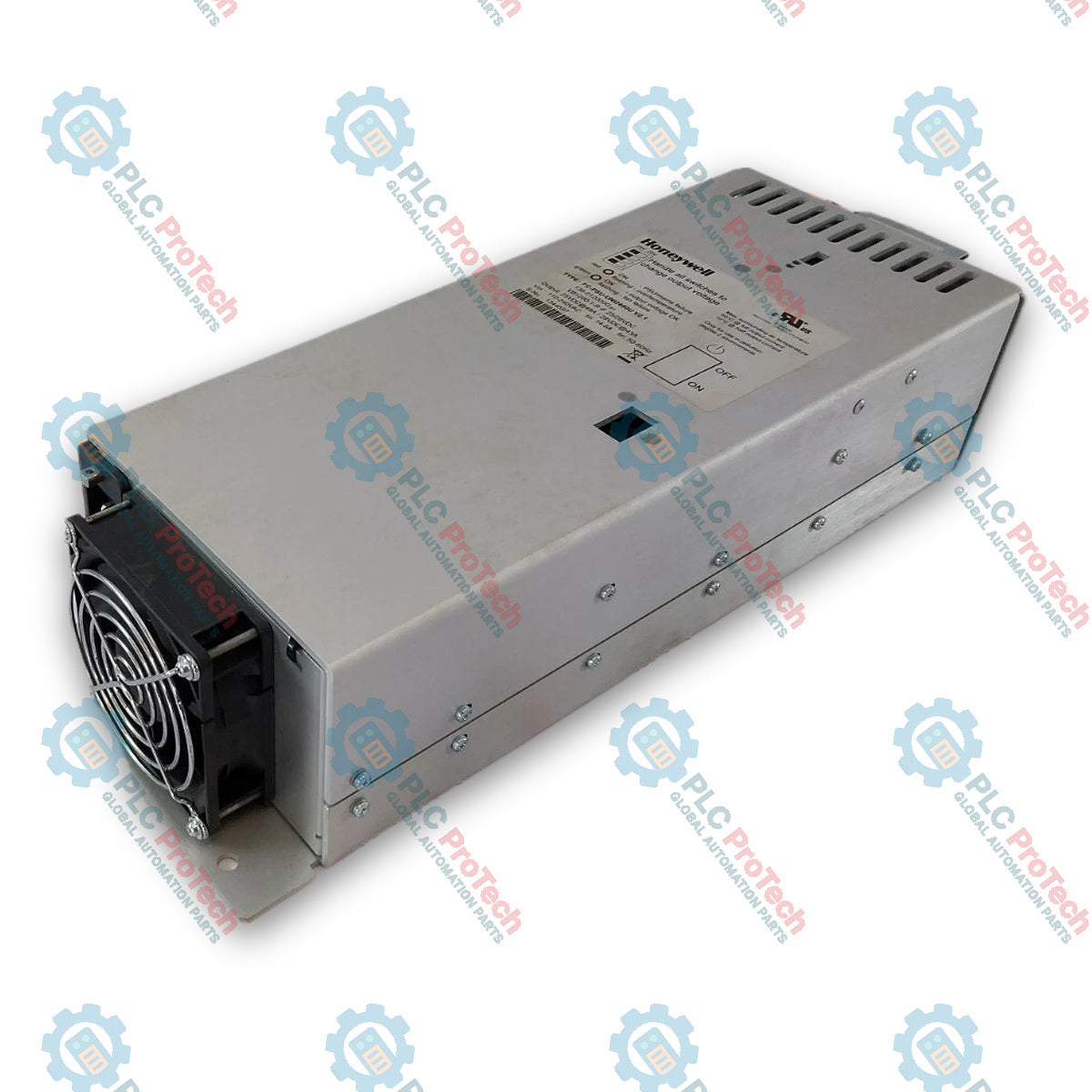

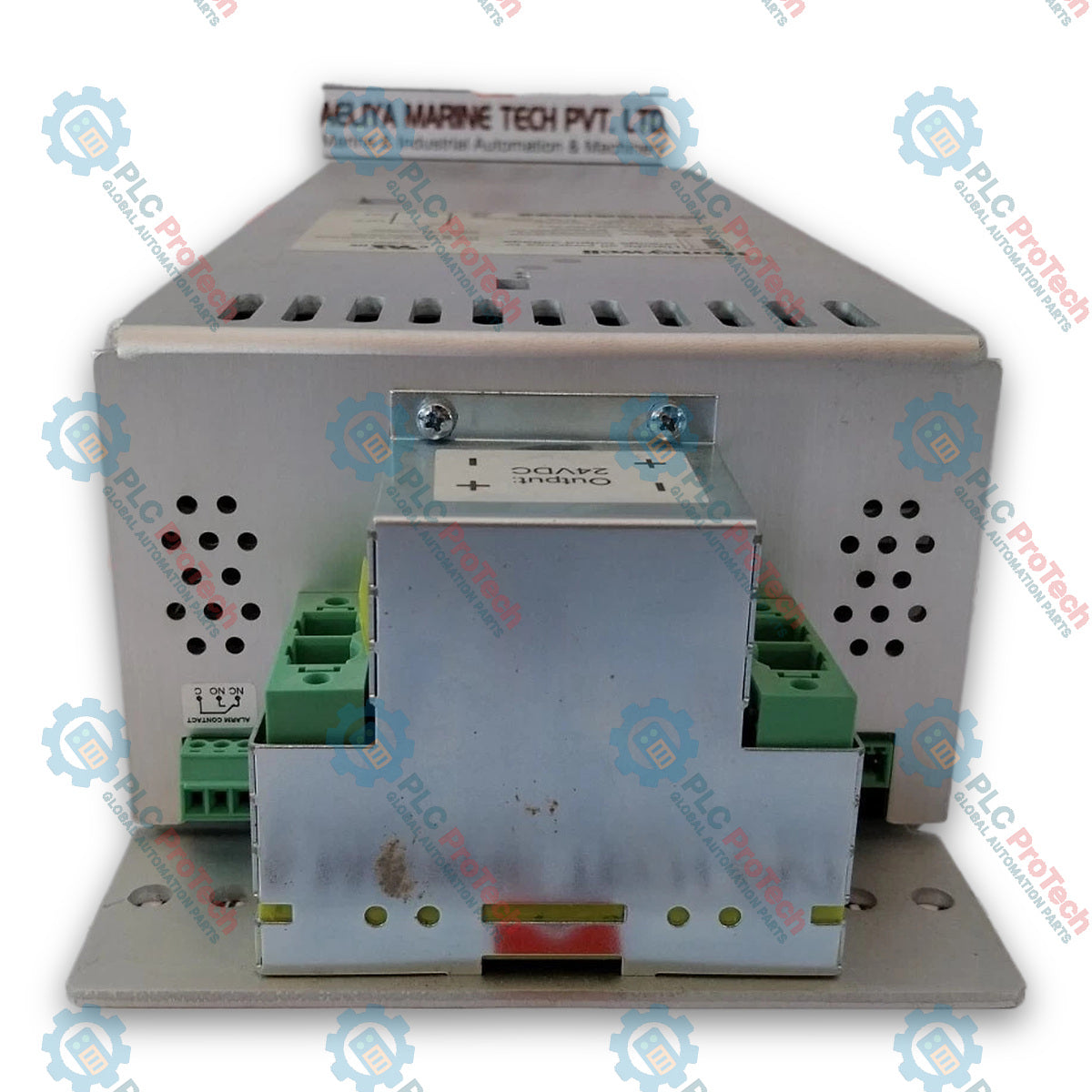

Il pannello frontale include un interruttore di alimentazione meccanico, un selettore della tensione di uscita a quattro posizioni, LED di stato e punti di test per la verifica della tensione di uscita. Progettata per il montaggio in armadio o su portante in ambienti di automazione industriale, l'unità integra il raffreddamento a ventola attiva per mantenere un funzionamento continuo stabile anche con profili di carico impegnativi.

Caratteristiche

• Elevata capacità di potenza: Fornisce una potenza di uscita continua fino a 1200 W, con una corrente massima nominale di 50 A a 24 V DC.
• Tensione di uscita selezionabile: Il selettore rotativo a quattro posizioni consente di regolare l'uscita su 25.0 V, 26.0 V, 27.0 V e 28.0 V DC.
• Ampio intervallo di tensione in ingresso: Accetta sorgenti di ingresso da 100–240 V AC nominali (limiti 85–265 V AC) e da 110–250 V DC.
• Correzione attiva del fattore di potenza: Il PFC attivo integrato garantisce un'elevata efficienza energetica, con un fattore di potenza superiore a 0.95 a 230 V AC a pieno carico.
• Monitoraggio integrato degli allarmi: Il relè di allarme a contatto pulito si attiva in caso di bassa tensione di uscita (<22 V DC) o di sovratemperatura.
• Supporto alla ridondanza: Compatibile con topologie di alimentazione e distribuzione ridondanti N, N+1 e Nx2 nei sistemi Safety Manager.
• include protezione elettronica da cortocircuito, arresto per sovratensione e protezione termica con ripristino automatico.

Applicazioni

• Alimentazione principale del sistema a 24 V DC per gli armadi Honeywell Safety Manager.
• Fonte di alimentazione per chassis del processore di controllo, chassis I/O e gruppi di terminazione di campo (FTA).
• Distribuzione dell'alimentazione nei sistemi strumentati di sicurezza (SIS), nei sistemi di arresto di emergenza (ESD) e nell'architettura di protezione antincendio e rilevamento gas (F&G).
• Alimentatore ridondante per strumenti di campo e circuiti di uscita.

Specifiche tecniche

Generale

Caratteristiche elettriche di ingresso

Caratteristiche elettriche di uscita

Protezione e diagnostica

Condizioni ambientali e raffreddamento

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verifica di sicurezza prima dell'installazione: Verificare che l'alimentazione di rete in ingresso corrisponda alle specifiche nominali di ingresso (85–265 V CA o 110–250 V CC) e che l'interruttore principale sia bloccato in posizione di apertura prima dell'installazione.
2. Montaggio: Fissare saldamente il modulo nell'armadio Safety Manager o nel rack di alimentazione designato. Assicurare un flusso d'aria libero in corrispondenza delle aperture di ventilazione superiori e inferiori per mantenere un raffreddamento ottimale mediante ventola.
3. Messa a terra di protezione: Collegare il terminale di terra di protezione (PE) direttamente alla sbarra di terra dell'armadio prima di effettuare qualsiasi collegamento di alimentazione.
4. Cablaggio di ingresso e uscita: Collegare i cavi di alimentazione CA o CC in ingresso alla morsettiera di ingresso utilizzando sezioni dei conduttori consigliate e adatte a gestire una corrente continua fino a 15 A. Collegare i terminali di uscita CC alla sbarra di alimentazione principale o all'unità di alimentazione utilizzando conduttori per correnti elevate.
5. Selezione della tensione: Regolare il selettore rotativo a 4 posizioni sul livello di tensione di sistema desiderato (25 V, 26 V, 27 V o 28 V CC) prima di energizzare il sistema.
6. Integrazione del contatto di allarme: Collegare il contatto di allarme a potenziale libero al canale di monitoraggio del sistema o alla scheda watchdog per acquisire segnali di guasto quali sottotensione in uscita o sovratemperatura.
7. Ispezione di messa in servizio: Misurare la tensione di uscita sui punti di test del pannello frontale utilizzando un multimetro digitale calibrato prima di alimentare i processori o i moduli I/O a valle.
