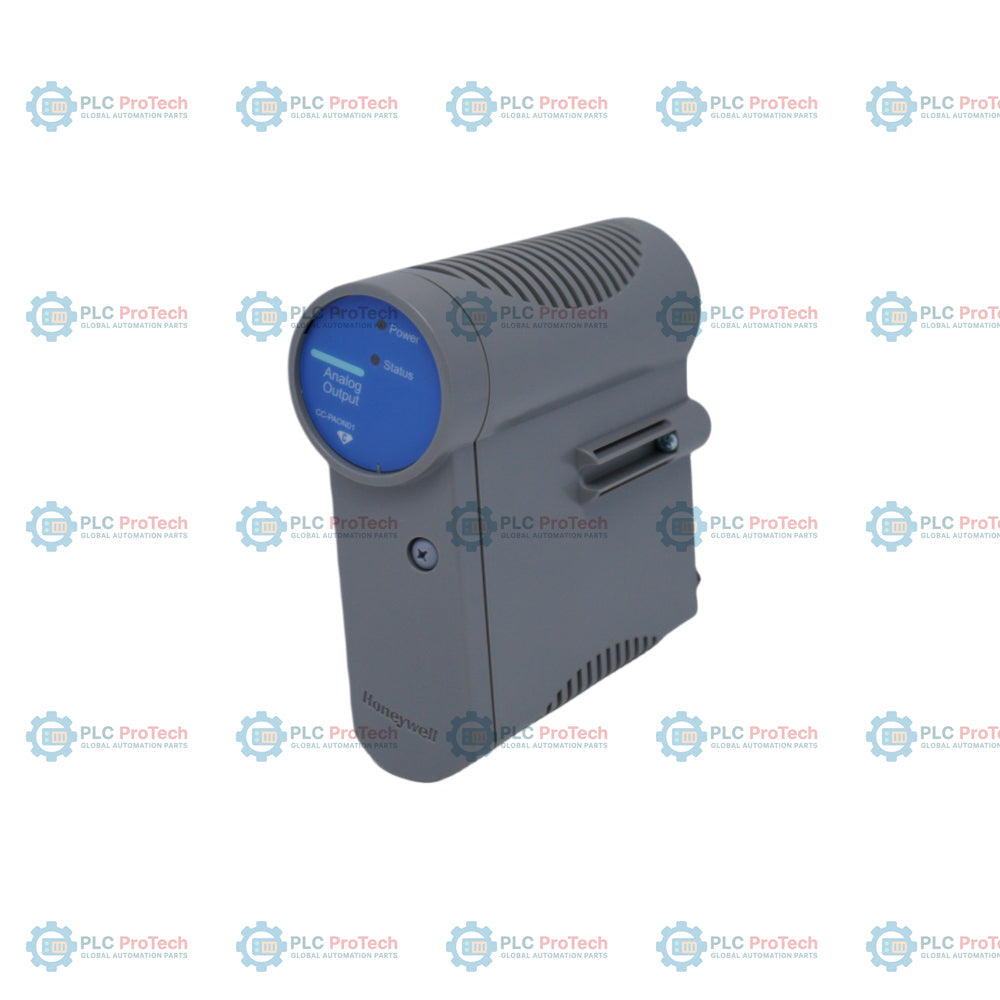

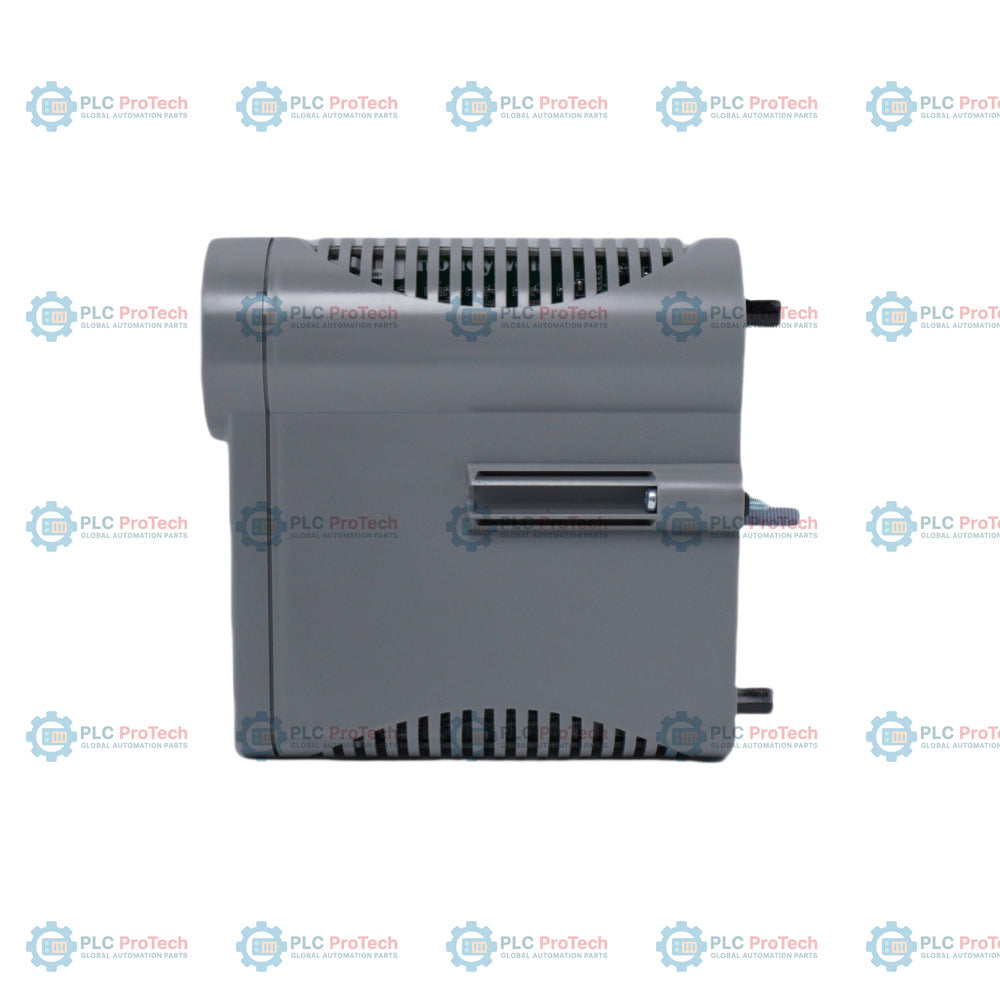

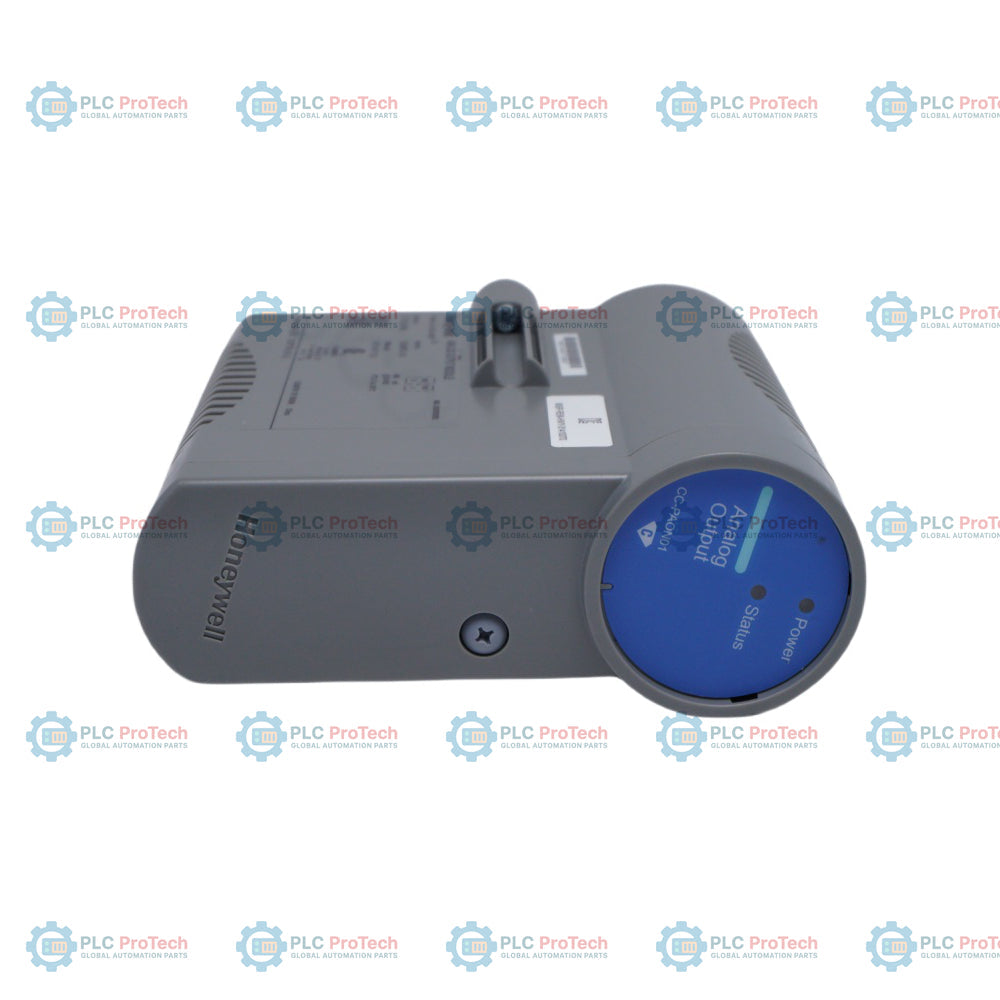

Honeywell CC-PAON01 51410070-176 Modulo di uscita analogica Serie C non HART

Descrizione

Il Honeywell CC-PAON01 51410070-176 è un modulo di uscita analogica (AOM) non-HART a 16 canali, progettato per l'esecuzione nell'architettura I/O Serie C di Experion PKS. Operando su un IOLINK gestito da un controller C300, il modulo riceve comandi di controllo digitali dal software del controller e genera segnali precisi di corrente analogica da 4-20mA per azionare attuatori di campo, valvole di controllo, posizionatori e azionamenti a velocità variabile.

Progettato come componente fondamentale della piattaforma di automazione Experion PKS, il Honeywell CC-PAON01 51410070-176 occupa uno slot dedicato su un assemblaggio di terminazione degli ingressi e delle uscite (IOTA) compatibile. Utilizza la designazione del blocco IOM AO. Il modulo presenta un fattore di forma verticale inclinato, ottimizzato per la dissipazione del calore nel cabinet, la sostituzione sul campo senza utensili e l'integrazione perfetta con configurazioni IOTA singole o ridondanti.

Rispetto alle precedenti varianti di uscita analogica, come CC-PAOX01, il Honeywell CC-PAON01 51410070-176 rappresenta una piattaforma hardware aggiornata progettata per il controllo di loop non-HART. Nelle implementazioni ridondanti, i moduli accoppiati condividono il carico di controllo e forniscono il failover automatico, garantendo la generazione continua dell'uscita per i loop di processo critici.

Caratteristiche

• Dispone di 16 canali di uscita analogici indipendenti progettati per loop di controllo dei processi standard non-HART da 4-20mA.
• Utilizza il blocco funzione AO IOM standardizzato nel software Experion PKS Control Builder.
• Si collega direttamente ai controller Experion C300 tramite reti di comunicazione IOLINK ridondanti.
• Compatibile sia con gli assemblaggi di terminazione I/O Serie C non ridondanti (CC-TAON01) sia con quelli ridondanti (CC-TAON11).
• Ciclo di avvio rapido in grado di inizializzarsi in circa 10 secondi dopo il ripristino dell'alimentazione a livello del modulo.
• Supporta il montaggio ad alta densità nei cabinet con inclinazione verticale Serie C per una gestione termica efficiente.
• La diagnostica integrata aggiorna continuamente lo stato del modulo e l'integrità dell'hardware nel sistema Experion.

Applicazioni

• Azionamento degli elementi finali di controllo: fornisce segnali analogici di corrente da 4-20mA alle valvole di controllo, ai convertitori I/P e ai posizionatori elettronici delle valvole.
• Segnali di riferimento della velocità: invia segnali continui di controllo del setpoint ai convertitori di frequenza variabile (VFD) e ai centri di controllo dei motori.
• Loop di controllo dei processi industriali: funge da interfaccia di uscita analogica principale per la regolazione di pressione, portata, temperatura e livello nei processi industriali.
• Aggiornamenti ed espansioni DCS: funge da modello aggiornato del modulo Serie C per l'espansione o la sostituzione dei canali di uscita analogici legacy non-HART.

Specifiche tecniche

Connessioni / interfacce

Linee guida per l'installazione

1. Verifica del modello e della compatibilità: Verificare che il codice articolo del modulo fisico (CC-PAON01 / 51410070-176) corrisponda alla progettazione del sistema e che la IOTA di destinazione sia del modello CC-TAON01 (non ridondante) o CC-TAON11 (ridondante).
2. Alimentazione e sicurezza: Assicurarsi che la distribuzione dell'alimentazione del cabinet sia conforme ai requisiti di installazione Honeywell Series C. Durante la manipolazione del modulo, mantenere collegato il braccialetto di messa a terra ESD.
3. Montaggio meccanico: Allineare i perni guida del modulo con lo slot dedicato sulla scheda IOTA. Premere con decisione finché il modulo non scatta saldamente in posizione.
4. Verifica del cablaggio: Prima di alimentare il sistema, verificare che il cablaggio dei circuiti di campo sia collegato correttamente ai morsetti a vite o ai connettori del cablaggio di campo sulla scheda IOTA.
5. Inizializzazione del sistema: Applicare l'alimentazione al sistema. Il modulo completerà l'autotest diagnostico interno e si inizializzerà entro circa 10 secondi.

Raccomandazioni per la configurazione e la sostituzione

• Configurazione software: In Experion Control Builder, assegnare il modulo utilizzando il blocco funzione AO IOM. Assicurarsi che il blocco IOLINK corrispondente sia configurato per la comunicazione I/O Series C.
• Migrazione dei modelli legacy: CC-PAON01 è il modello aggiornato designato per il precedente modulo di uscita analogica CC-PAOX01. Poiché CC-PAON01 e CC-PAOX01 non possono essere utilizzati insieme in una coppia ridondante, entrambi i moduli di una configurazione ridondante devono essere aggiornati contemporaneamente.
• Sostituzione di un modulo ridondante: Quando si sostituisce un modulo di una coppia ridondante attiva, verificare che il modulo attivo sia integro. Inserire il modulo sostitutivo nello slot secondario della CC-TAON11 IOTA. Il controller sincronizzerà automaticamente il firmware e i parametri con il nuovo modulo.
