Modulo controller C300 della serie Experion C Honeywell CC-PCNT01 51405046-175

Descrizione

Il Honeywell CC-PCNT01(Numero di parte: 51405046-175) è un modulo controller C300 progettato per il controllo di processo distribuito e il funzionamento come gateway I/O nell'architettura di automazione Honeywell Experion PKS Serie C.

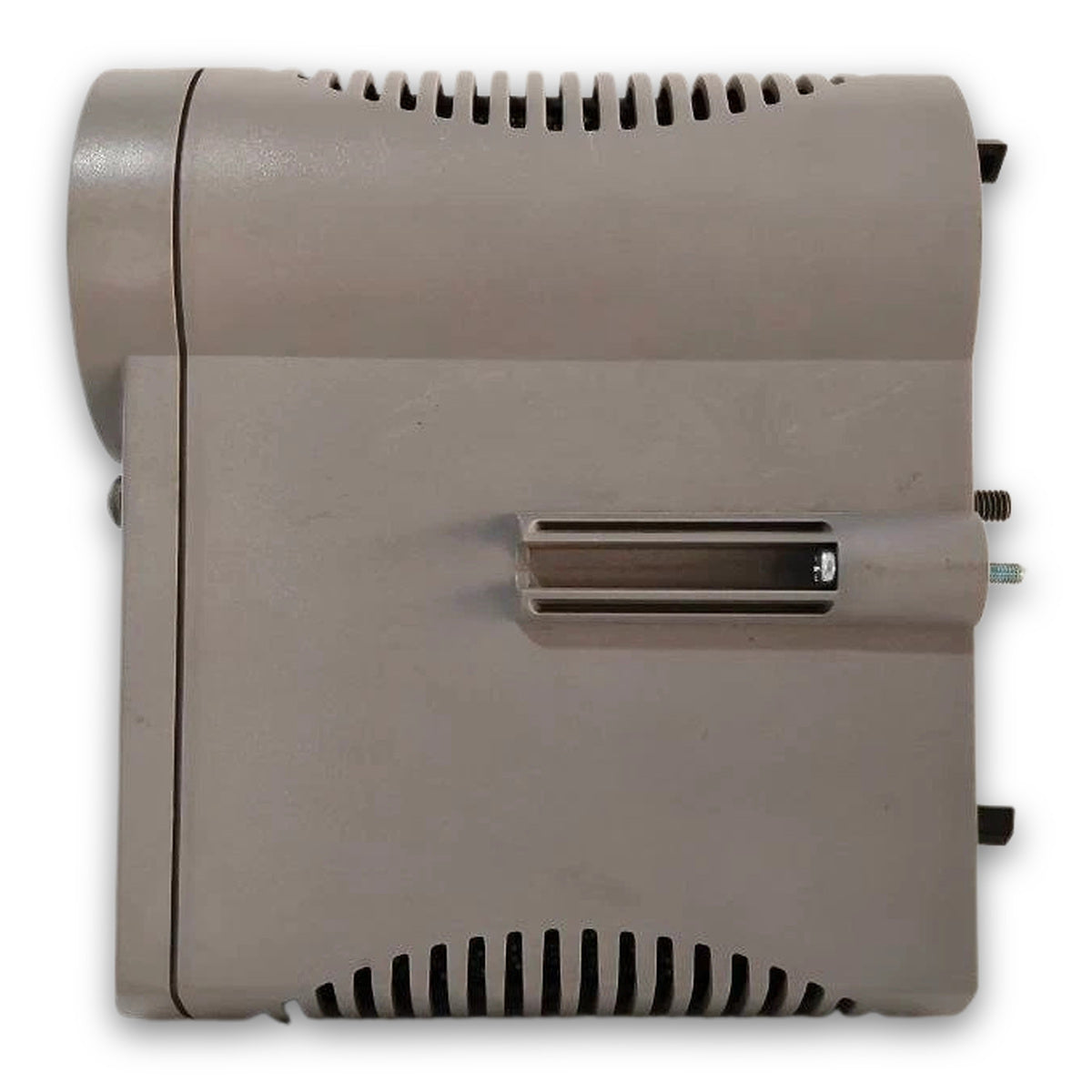

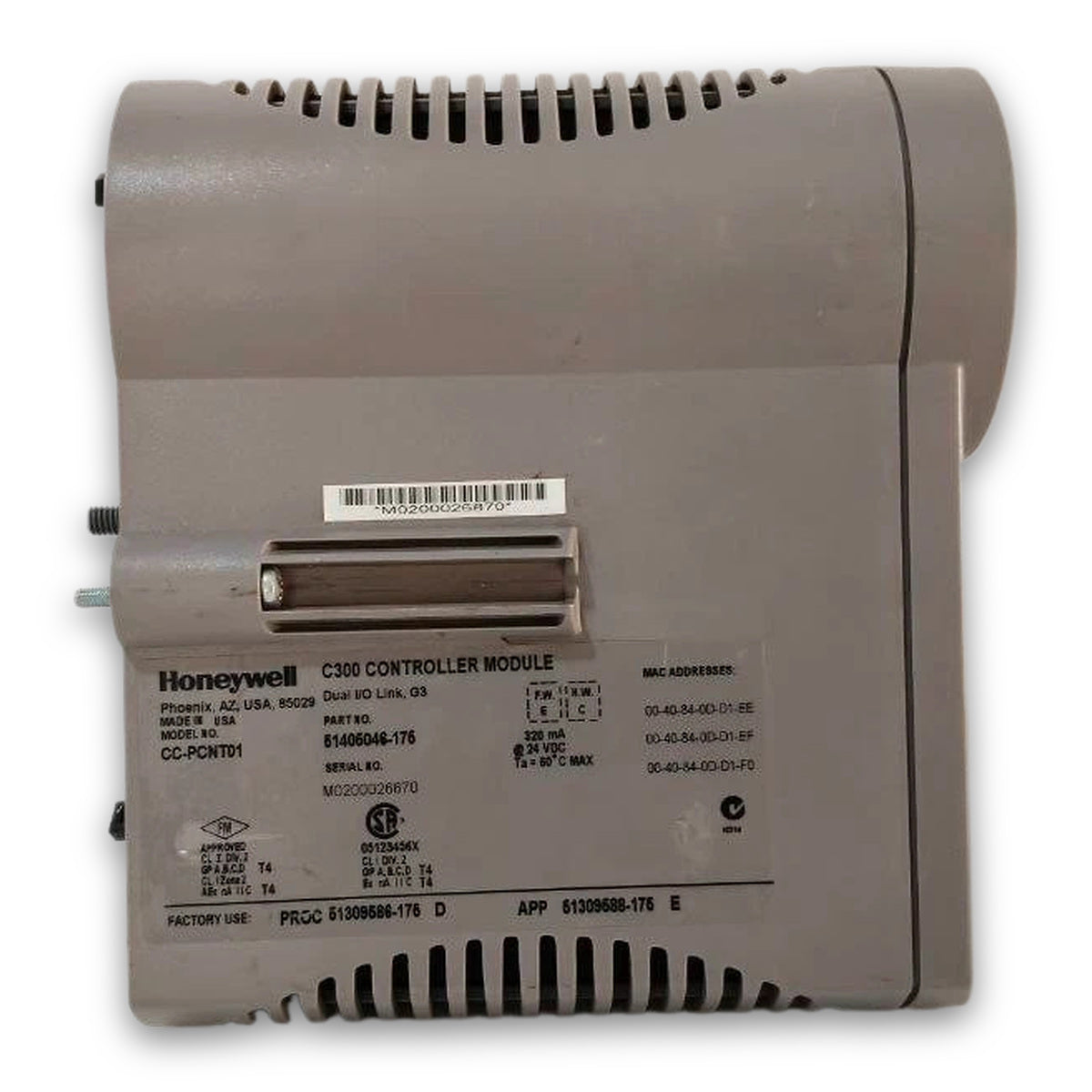

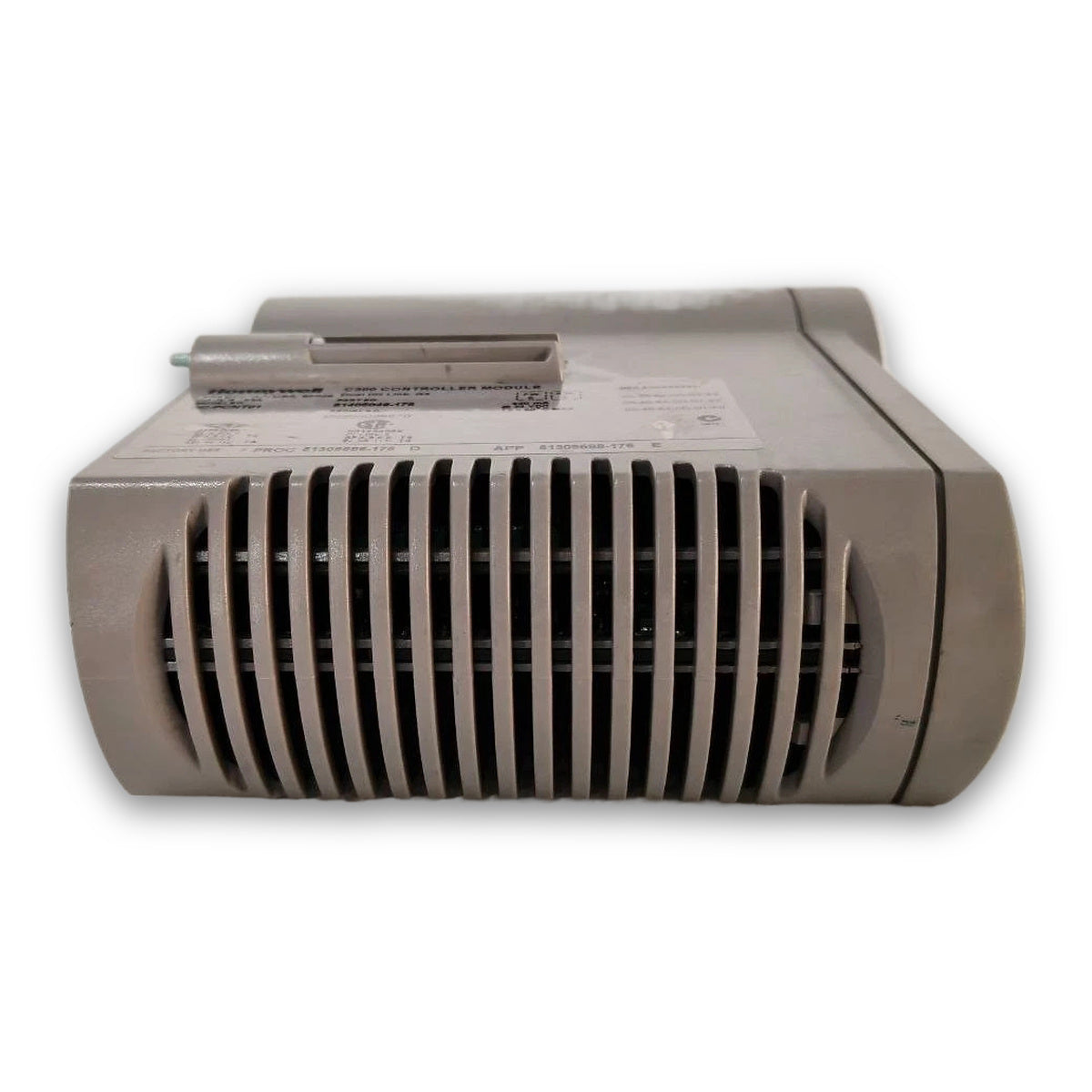

Il modulo presenta circuiti stampati con rivestimento conforme racchiusi in un involucro protettivo in plastica con indicatori LED di stato integrati e un display locale. Grazie al design senza chassis, il Honeywell CC-PCNT01 si collega direttamente a un Input Output Termination Assembly (IOTA), nello specifico il CC-TCNT01, eliminando la necessità di un rack fisico o backplane separato.

Il Honeywell CC-PCNT01 supporta topologie di controllo sia non ridondanti sia completamente ridondanti. La ridondanza ad alta disponibilità è integrata direttamente nel design del controller, consentendo l'associazione senza interruzioni di due controller tramite un cavo di collegamento dedicato alla ridondanza. L'unità interfaccia gli I/O di campo attraverso due canali I/O Link e si integra nei sistemi di supervisione dell'impianto tramite connessioni Fault Tolerant Ethernet (FTE) fornite sull'assieme di terminazione sottostante.

Caratteristiche

• Esegue funzioni di controllo di processo distribuito e opera come gateway I/O per i sistemi Experion Serie C.
• Utilizza un fattore di forma Serie C senza chassis, montato direttamente su un assieme di terminazione Input Output dedicato.
• È dotato di circuiti stampati con rivestimento conforme (prefisso CC) per una maggiore protezione ambientale contro i contaminanti industriali.
• Supporta modalità operative ad alta disponibilità non ridondanti e completamente ridondanti con sincronizzazione automatica.

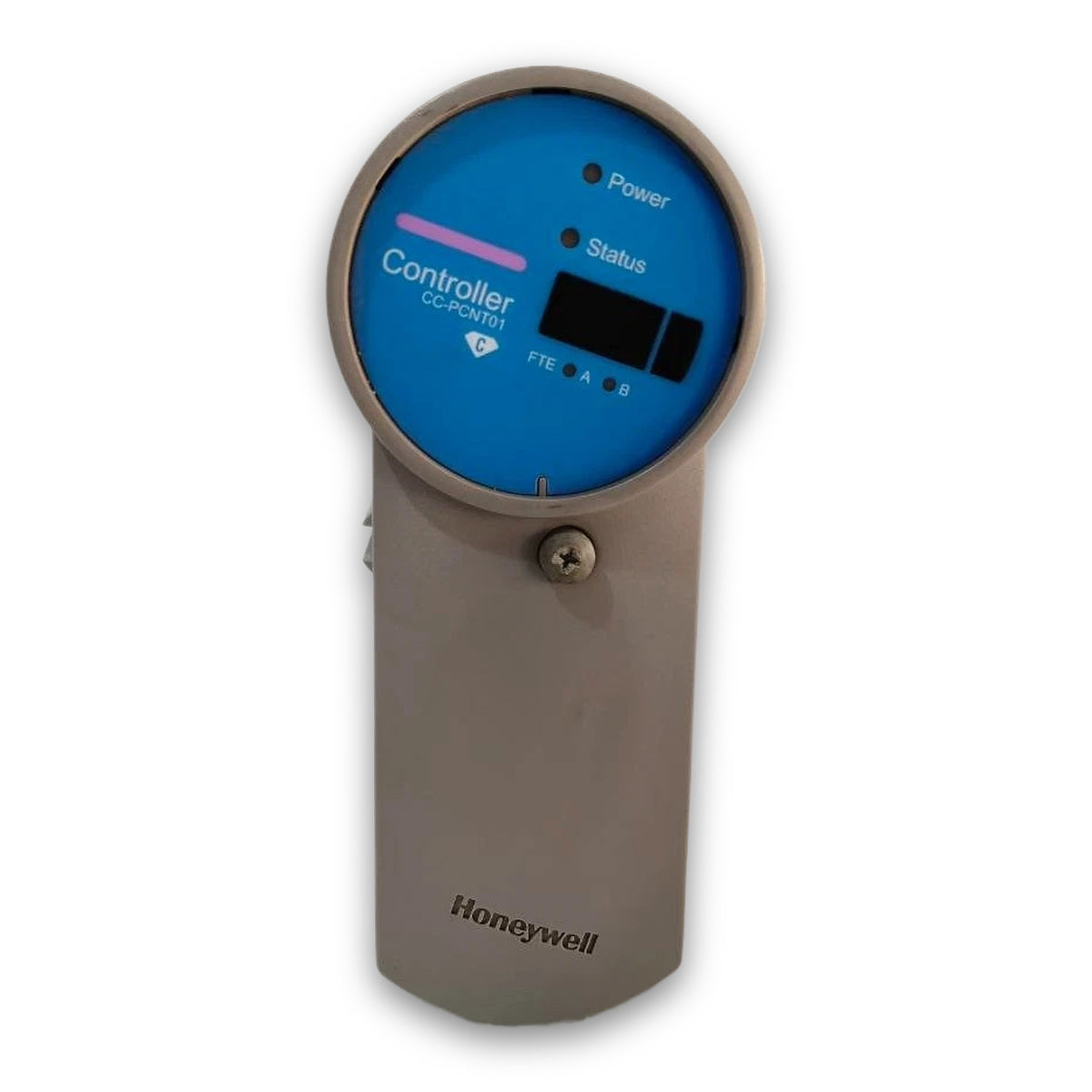

• È dotato di indicatori LED di stato sul pannello frontale e di un display alfanumerico per il monitoraggio operativo diretto.
• Si collega alle reti I/O di campo tramite due connessioni di interfaccia I/O Link sull'assieme di terminazione di base.
• Riceve l'alimentazione di sistema regolata a 24 VDC direttamente tramite l'interfaccia dell'assieme di terminazione.

Applicazioni

• Controllo di processo distribuito: esegue algoritmi complessi di controllo continuo, batch e logico negli ambienti di automazione degli impianti.
• Gateway di rete Experion Serie C: collega i moduli I/O della Serie C alle interfacce uomo-macchina Experion PKS e alle reti di supervisione.
• Operazioni ad alta disponibilità: fornisce un controllo continuo e ininterrotto nelle applicazioni di processo critiche che richiedono la completa ridondanza hardware.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Confermare che l'alimentatore di distribuzione del sistema fornisca 24 VDC stabili e che lo slot di destinazione utilizzi un IOTA CC-TCNT01 compatibile.

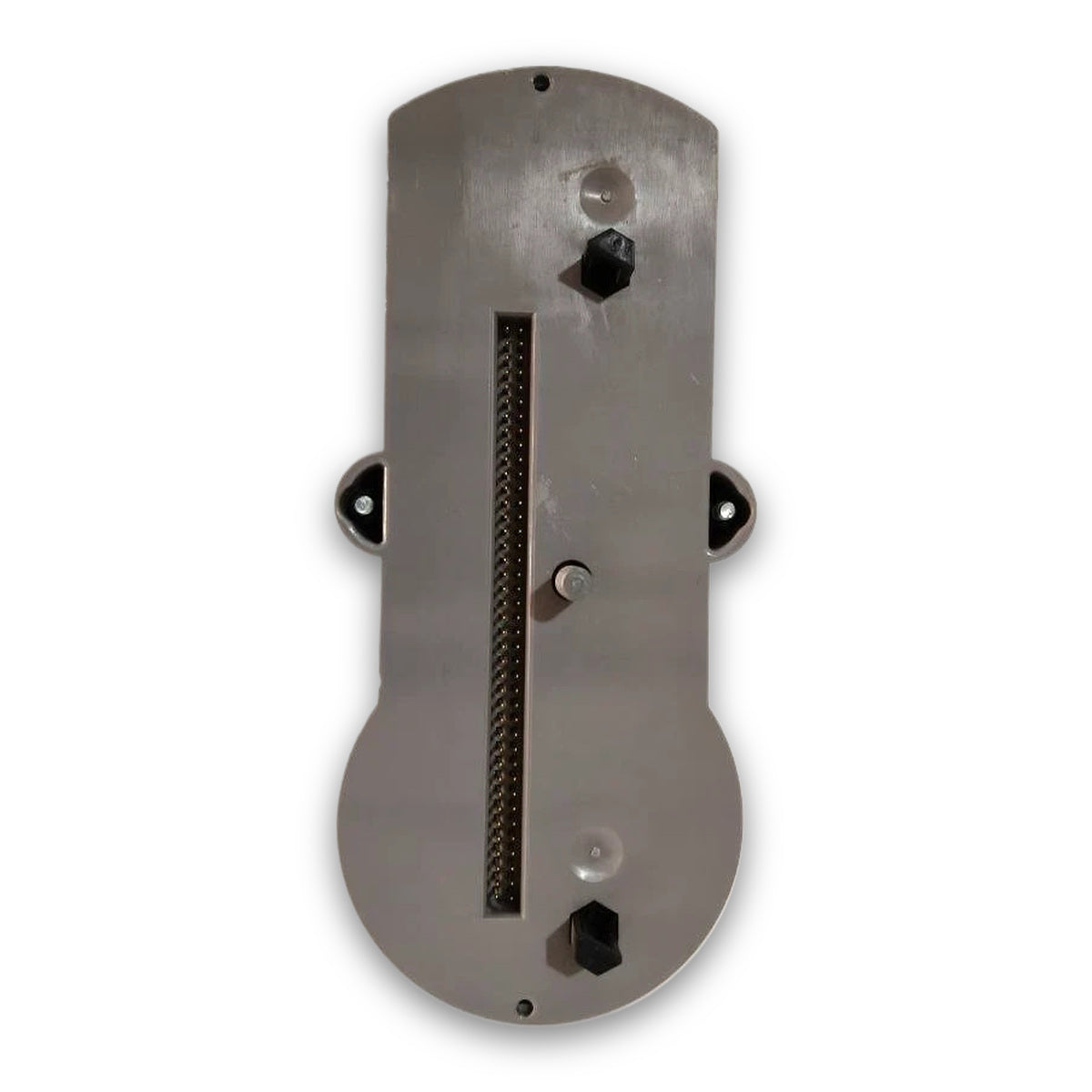

2. Prima dell'installazione, ispezionare i connettori elettrici posteriori e l'alloggiamento in plastica del modulo CC-PCNT01 per verificare l'eventuale presenza di danni fisici.
3. Allineare l'alloggiamento del modulo con le guide di montaggio sull'assieme di terminazione CC-TCNT01.
4. Premere saldamente il modulo sul connettore IOTA finché i fermi di ritenzione non si innestano completamente.
5. Verificare che tutti i cavi di rete, I/O Link e ridondanza collegati all'IOTA sottostante siano adeguatamente fissati.
6. Applicare l'alimentazione di sistema a 24 VDC e monitorare il display di stato sul pannello frontale per confermare la corretta inizializzazione del modulo.

Linee guida per la configurazione

1. Connettersi al controller utilizzando il software di engineering Control Builder tramite la rete Fault Tolerant Ethernet (FTE).
2. Assegnare l'indirizzo del nodo del controller e i parametri di comunicazione di rete nella struttura ad albero della configurazione hardware di Experion.
3. Per le operazioni ridondanti, configurare il nodo del controller secondario e confermare la sincronizzazione dei segnali tramite il collegamento dedicato alla ridondanza.
4. Scaricare la strategia di controllo nel modulo CC-PCNT01 ed eseguire un backup dei parametri.

Raccomandazioni per la sostituzione

1. Verificare che i backup della strategia di sistema siano aggiornati. Se si opera con una coppia ridondante, assicurarsi che il controller secondario sia online e sincronizzato.
2. Isolare l'alimentazione dello slot del controller o avviare un failover controllato sull'unità in standby prima di rimuovere il modulo.
3. Rilasciare i fermi meccanici di ritenzione del CC-PCNT01 ed estrarre il modulo dal CC-TCNT01 IOTA tirandolo diritto.
4. Montare saldamente il modulo CC-PCNT01 sostitutivo sul connettore IOTA e ripristinare l'alimentazione del sistema.
5. Verificare che l'unità sostitutiva stabilisca la connettività di rete, scarichi i dati di configurazione e torni al normale stato operativo.
