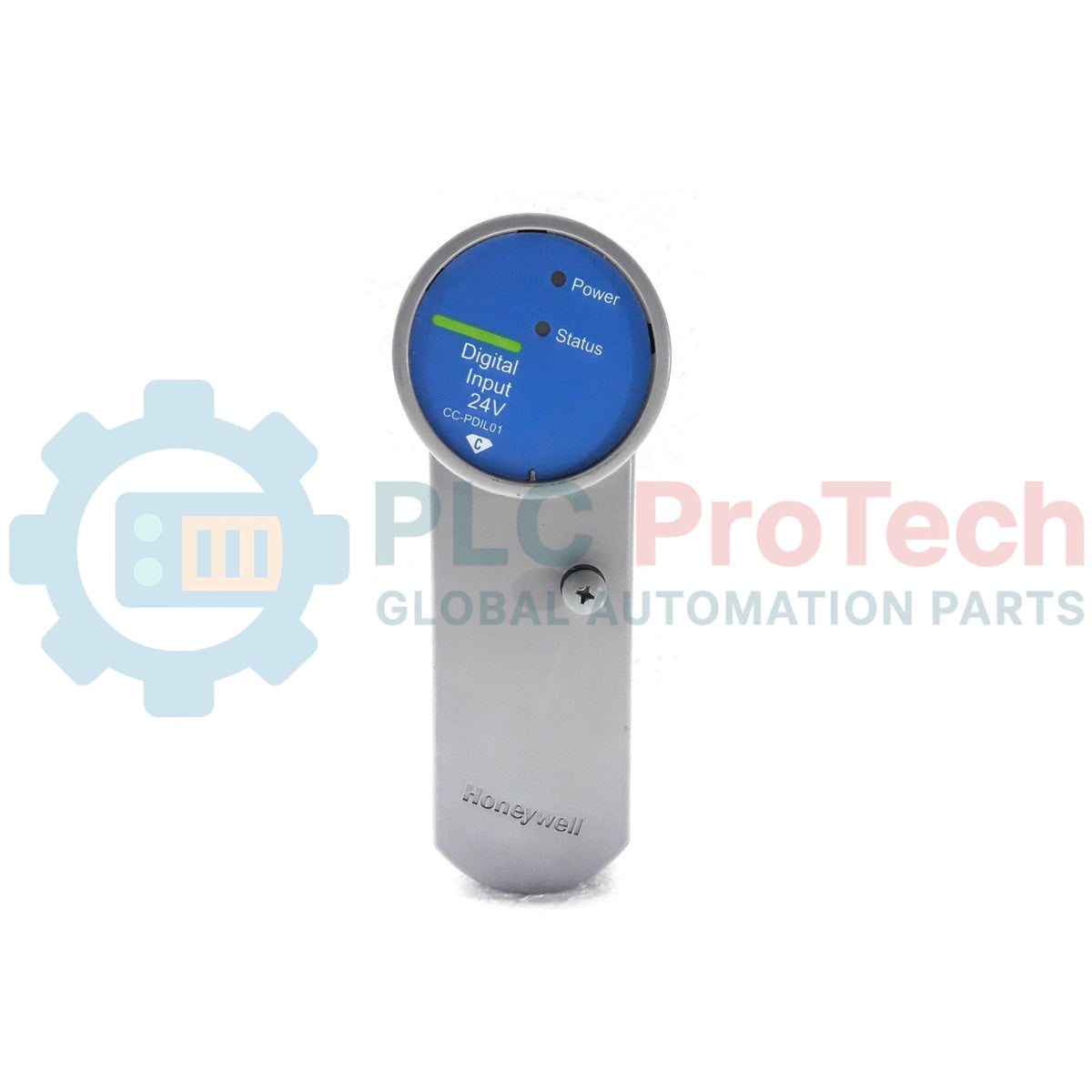

Honeywell CC-PDIL01 Modulo di ingresso digitale Series C

Descrizione

L'elaborazione dei segnali di stato provenienti dal campo nella piattaforma Experion C300 richiede hardware di interfaccia affidabile ad alta densità, fornito dal Honeywell CC-PDIL01. Questo modulo di ingresso digitale a bassa tensione Series C dispone di 32 canali di ingresso progettati per accettare segnali discreti a 24 V CC da dispositivi di campo quali finecorsa, pulsanti e contatti ausiliari. Progettato per un'integrazione perfetta con l'Input Output Termination Assembly (IOTA) Series C, il CC-PDIL01 elabora rapide transizioni di stato e comunica direttamente lo stato al controller C300 tramite il collegamento I/O. Il suo design robusto riduce al minimo il degrado del segnale e garantisce un'elevata immunità al rumore elettromagnetico, assicurando un funzionamento stabile in ambienti industriali gravosi.

Caratteristiche

• Architettura ad alta densità: 32 canali di ingresso discreti integrati in un singolo modulo Series C compatto per ottimizzare lo spazio nell'armadio.
• Compatibilità con la tensione standard: progettato specificamente per segnali digitali nominali a 24 V CC, conformi ai requisiti standard degli strumenti industriali di campo.
• Configurazione del blocco IOM: funziona come blocco DI-24, consentendo la programmazione standard e l'integrazione diagnostica in Experion Control Builder.
• Isolamento galvanico: fornisce robuste barriere di isolamento per proteggere l'elettronica sensibile del lato di controllo da sovratensioni e transitori elettrici provenienti dal campo.
• Funzionamento a caldo: può essere sostituito sotto tensione senza interrompere il funzionamento dei moduli I/O attivi adiacenti sullo stesso supporto.

Applicazioni

• Raffinazione di petrolio e gas: monitoraggio dei finecorsa delle valvole, degli interblocchi di processo e degli stati degli attivatori dell'arresto di emergenza.
• Impianti di trattamento chimico: interfacciamento con interruttori di sicurezza discreti, interruttori di livello e pannelli di controllo locali per gli operatori.
• Servizi di generazione elettrica: monitoraggio dei contatti dei relè ausiliari, degli stati degli interruttori automatici e degli ingressi per la registrazione degli eventi in sequenza.
• Trattamento delle acque e delle acque reflue: monitoraggio degli stati di funzionamento delle pompe, delle posizioni delle valvole e delle transizioni digitali dei flussostati.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il modulo CC-PDIL01 è progettato per essere montato su specifici Input Output Termination Assemblies (IOTA) Series C, come le IOTA digitali a 32 canali CC-TDIL01 (con rivestimento non conformale) o CC-TDIL11 (con rivestimento conformale) per ingressi digitali. Durante la migrazione dei sistemi Experion legacy, il CC-PDIL01 funge da equivalente funzionale sostitutivo diretto Series C delle schede DI24V meno recenti basate su PMIO, offrendo una significativa riduzione dell'ingombro e una diagnostica del backplane migliorata. Assicurarsi che la release del sistema Experion corrisponda o superi la versione firmware minima richiesta affinché il controller C300 riconosca e configuri correttamente questo modulo.

Problemi applicativi e note ingegneristiche

Un problema comune riscontrato in sito sono i loop di terra sul lato campo. Poiché i 32 canali condividono percorsi di ritorno comuni sulla IOTA, l'uso di più alimentatori esterni indipendenti a 24 VDC non isolati può causare correnti circolanti e la falsa attivazione dei canali. Si raccomanda vivamente di derivare l'alimentazione dei circuiti da un alimentatore centralizzato e ridondante a 24 VDC. Inoltre, quando si installa il modulo in ambienti soggetti a forti vibrazioni, assicurarsi che le viti di fissaggio sull'alloggiamento in plastica siano serrate esattamente secondo le specifiche Honeywell (0.5 Nm) per prevenire microdisconnessioni lungo i connettori edge card IOTA.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio, verificare il parametro del tempo del filtro di ingresso (antirimbalzo) impostato in Experion Control Builder. Il valore predefinito potrebbe non filtrare il rimbalzo dei contatti sui vecchi finecorsa meccanici, causando transizioni di stato ad alta frequenza nel registro degli allarmi. La regolazione del tempo del filtro software a 10–20 millisecondi risolve generalmente il problema senza introdurre ritardi critici nel processo. Per la ricerca dei guasti di cablaggio, i LED frontali del modulo indicano lo stato; un LED OK verde fisso conferma la corretta comunicazione con il backplane, mentre un LED lampeggiante giallo o rosso indica un guasto hardware localizzato o una mancata corrispondenza della configurazione.
