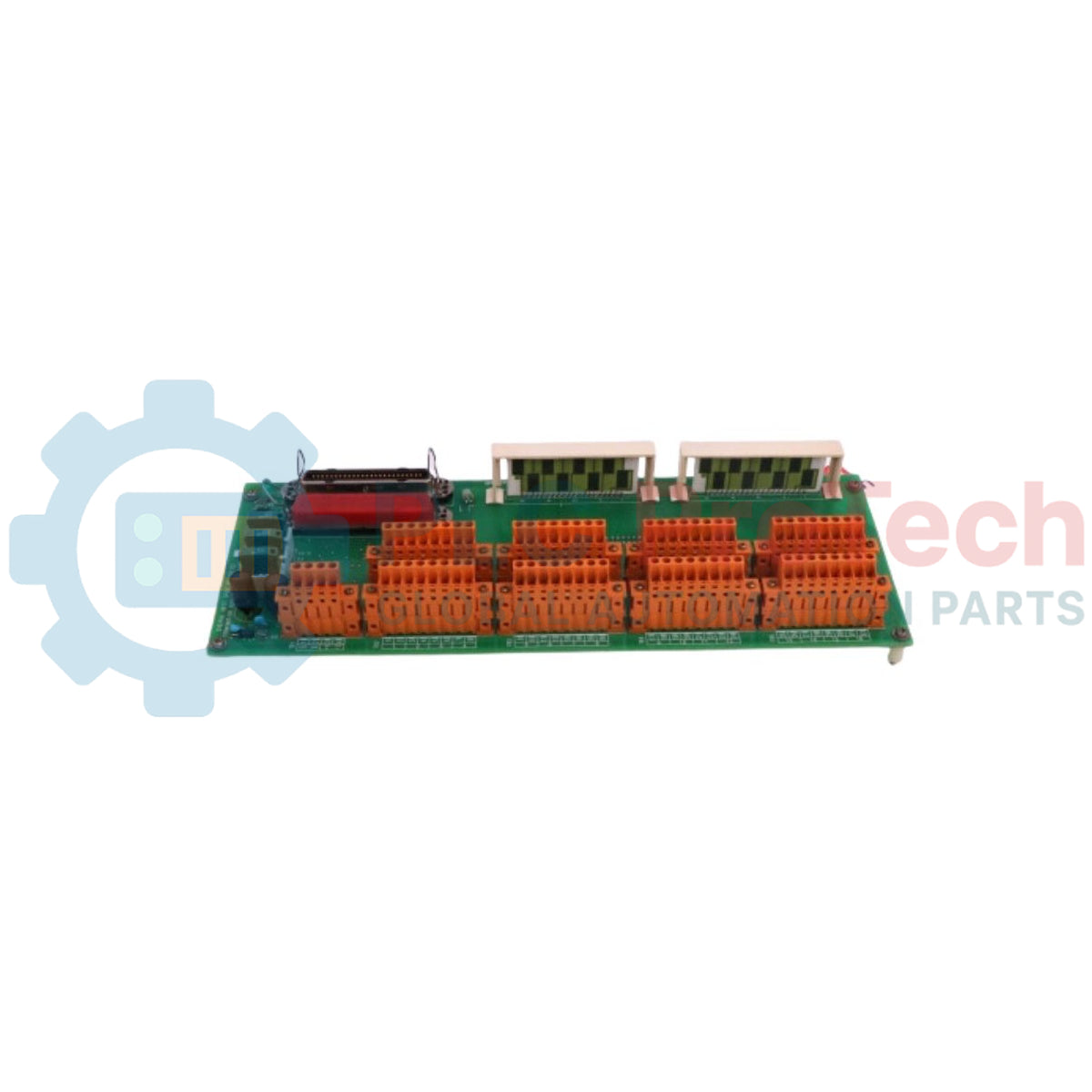

Honeywell FS-PDB-IOX05 Estensione della scheda di distribuzione dell'alimentazione Safety Manager

SKU FS-PDB-IOX05

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Honeywell

  • Product No.: FS-PDB-IOX05

  • Country of origin:United States

  • Product Type: Moduli di distribuzione dell'alimentazione

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 170 x 70 x 46 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per espandere le reti interne di distribuzione dell'alimentazione nelle architetture industriali di sicurezza ad alta integrità, Honeywell FS-PDB-IOX05 funge da estensione dedicata della scheda di distribuzione dell'alimentazione. Questa unità instrada le linee elettriche ausiliarie e stabilizza i percorsi di alimentazione direttamente verso le strutture di ingresso/uscita negli ambienti Honeywell Safety Manager. Grazie ai robusti connettori a pettine e alle configurazioni di montaggio standard su guida DIN, il modulo garantisce collegamenti meccanici ed elettrici sicuri che prevengono interruzioni accidentali del segnale o dell'alimentazione nei quadri di controllo critici.

Caratteristiche

  • Estensione dedicata per sistemi di sicurezza, progettata specificamente per le architetture Honeywell Safety Manager.
  • Punti di connessione con connettori a pettine e pin di azionamento ad alta affidabilità, per un contatto stabile nel percorso del segnale.
  • Compatibilità standard con due guide DIN, conforme alle configurazioni standard dei quadri industriali.
  • Struttura bus passiva che riduce al minimo i guasti dei componenti attivi nelle linee di alimentazione critiche.

Applicazioni

  • Sistemi di arresto di emergenza (ESD) che richiedono un instradamento ridondante dell'alimentazione interna.
  • Reti di distribuzione dei circuiti di controllo della sicurezza antincendio e rilevamento gas (F&G).
  • Installazioni di sicurezza dei processi ad alta integrità (ambienti SIL 2 / SIL 3).

Specifiche tecniche

Parametro delle specifiche Valore tecnico verificato
Produttore Honeywell
Numero di modello FS-PDB-IOX05
Tipo di modulo Estensione della scheda di distribuzione dell'alimentazione
Compatibilità di montaggio Guide DIN EN TS32 / TS35 x 7,5
Lunghezza della guida richiesta 171 mm (6,73 pollici)
Dimensioni del modulo (L x A x P) 170 x 70 x 46 mm
Conformità e approvazioni CE, UL, TUV, CSA
Peso di spedizione (calcolato) 2,0 kg

Collegamenti e interfacce

Collegamento dell'interfaccia Configurazione / progettazione dei pin
Porta 5V-x Connettore a pettine con 4 posizioni e pin di azionamento
Porta WdPx Connettore maschio a pettine con 8 pin

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

FS-PDB-IOX05 è progettato esclusivamente per l'integrazione I/O di Honeywell Safety Manager. Non può essere utilizzato insieme ai sistemi FSC di generazione precedente, a meno che gli adattamenti del backplane corrispondenti e le approvazioni di sicurezza non siano rivalutati completamente a livello di sistema. Quando si sostituiscono i blocchi di distribuzione legacy, verificare lo stato della revisione del cavo piatto interno e dei connettori di collegamento.

Problemi applicativi e note ingegneristiche

A causa della natura passiva di questa scheda, non include elementi attivi di limitazione della corrente integrati. Le condizioni di sovracorrente originate a valle influiranno direttamente sui moduli di alimentazione di sicurezza a monte se non vengono seguiti i protocolli di fusibili esterni. Verificare che la gestione termica del quadro consenta la dissipazione del calore quando la scheda è installata all'interno di involucri ad alta densità.

Suggerimenti per la messa in servizio e il cablaggio

Quando si collegano i connettori dei pin di azione (5V-x), applicare la forza di inserimento diritta sul connettore maschio. L'inserimento angolare rischia di piegare i pin di collegamento, compromettendo l'integrità meccanica e causando contatti ad alta resistenza che attivano stati di guasto diagnostico sistemici sulle schede dei controller di sicurezza.

Linee guida per l'installazione

AVVERTENZA CRITICA: Assicurarsi che tutte le alimentazioni principali e ausiliarie siano completamente scollegate e bloccate prima di tentare l'installazione, la sostituzione o il cablaggio di questo modulo. La mancata messa in sicurezza dei percorsi di alimentazione può causare comportamenti imprevedibili del controller, arresti del sistema o contatti elettrici pericolosi.
1

Montare la scheda su guide DIN TS32 o TS35 pulite e non verniciate, assicurandosi di mantenere una lunghezza lineare minima disponibile sulla guida di 171 mm per garantire la stabilità meccanica.

2

Allineare e accoppiare con cautela il connettore di collegamento a 4 posizioni per i pin di azione 5V-x alle linee del bus di alimentazione del sistema, senza applicare pressione laterale disallineata.

3

Collegare il connettore maschio a 8 poli WdPx utilizzando cablaggi Honeywell approvati per la sicurezza e fissando i canali di instradamento per evitare tensioni sui cavi.

4

Eseguire controlli di messa a terra a bassa impedenza e di continuità sull'intero assieme prima di riattivare l'armadio di sicurezza principale.

FAQ

Qual è la funzione principale dell'FS-PDB-IOX05 all'interno dell'armadio di controllo?

La scheda funge da unità di estensione fisica ed elettrica per distribuire direttamente le linee di alimentazione ausiliarie interne alle strutture di ingresso/uscita all'interno dello chassis Honeywell Safety Manager.

Questa scheda di distribuzione dell'alimentazione può essere montata su qualsiasi guida DIN standard?

Sì, è compatibile con le guide standard DIN EN TS32 e TS35 x 7,5. Richiede uno spazio fisico dedicato sulla guida di almeno 171 mm (6,73 pollici).

Quali interfacce per connettori sono presenti sulla scheda FS-PDB-IOX05?

Dispone di un connettore a pettine a 4 posizioni contrassegnato 5V-x e di un connettore a pettine maschio a 8 poli denominato WdPx per i collegamenti di sicurezza ausiliari.

Questa scheda è dotata di fusibili integrati o soppressori di sovratensioni?

No, è una scheda di estensione passiva. Qualsiasi protezione necessaria contro le sovracorrenti o i fusibili di sicurezza deve essere implementata a monte o a valle, nella configurazione dei cablaggi del circuito esterno.
