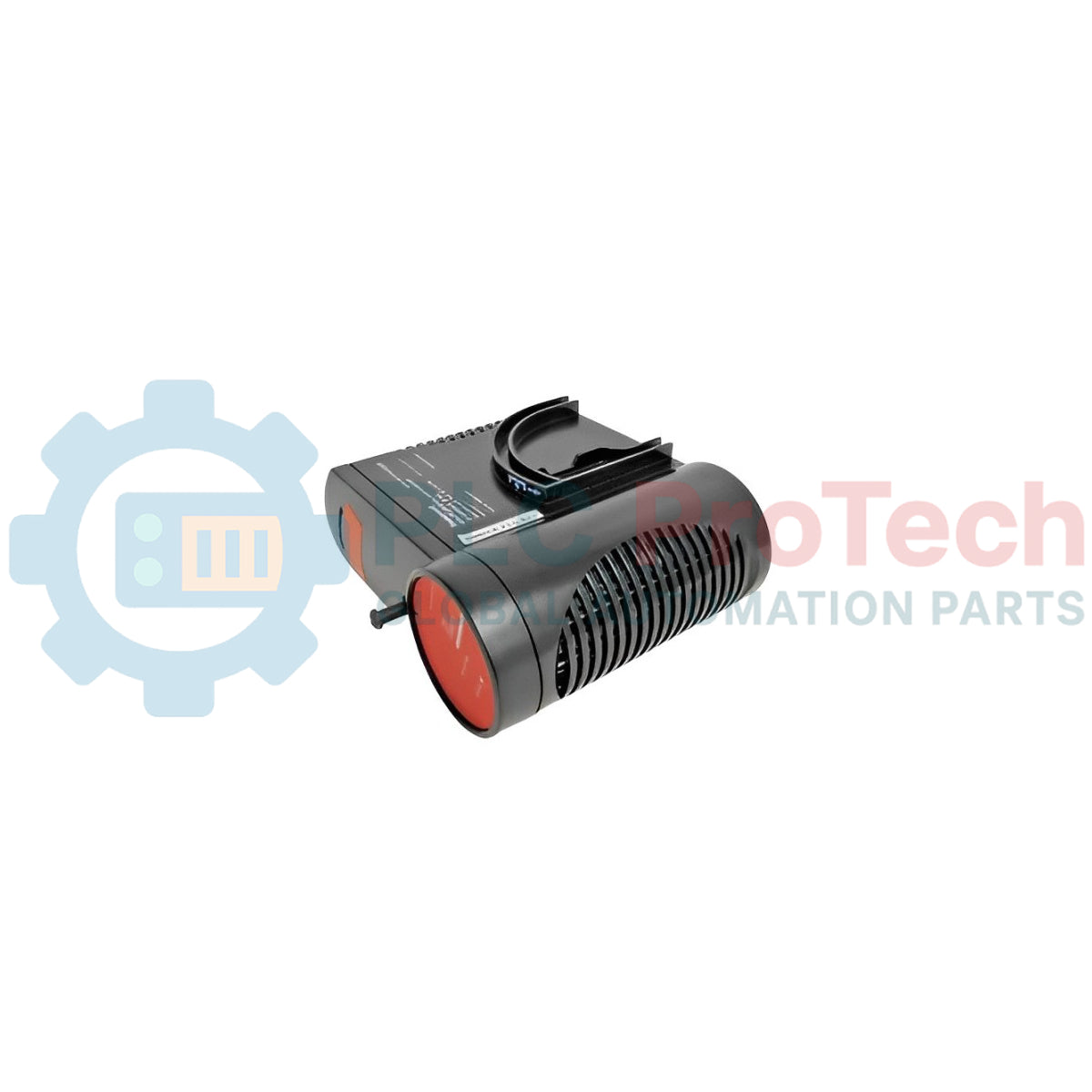

Honeywell FC-TELD-0001 Sensore di dispersione verso terra Safety Manager UIO

Descrizione

Fornendo funzionalità diagnostiche essenziali per i guasti verso terra, il modulo di monitoraggio Honeywell FC-TELD-0001 si integra direttamente con i sistemi Safety Manager Universal I/O (UIO) per rilevare guasti dell'isolamento nei circuiti di controllo a 24 V CC. Progettata come sensore di dispersione verso terra ad alta affidabilità, questa unità monitora continuamente la resistenza di isolamento tra il sistema di alimentazione a 24 V CC e la terra di protezione. Honeywell FC-TELD-0001 è dotato di un rivestimento protettivo (indicato dalla sigla CC) che garantisce stabilità a lungo termine e resistenza ad atmosfere industriali corrosive, umide o polverose. Segnalando ai sistemi di controllo le correnti di dispersione prima che degenerino in guasti completi verso terra, questo sensore previene gli interventi imprevisti dei sistemi di sicurezza e mantiene un'elevata disponibilità operativa negli ambienti di processo critici.

Caratteristiche

• Progettato specificamente per un'integrazione perfetta con gli ambienti Honeywell Safety Manager e Universal I/O (UIO).
• L'assemblaggio con rivestimento protettivo (CC) offre una protezione efficace contro contaminanti ambientali aggressivi e infiltrazioni di umidità.
• Monitoraggio continuo dei circuiti di controllo a 24 V CC per rilevare correnti di dispersione verso terra di basso livello prima che si verifichi un guasto del sistema.
• Circuiteria di misurazione analogica ad alta precisione che previene gli interventi intempestivi causati dal rumore transitorio o dalla normale capacità del sistema.
• Formato compatto e modulare, ottimizzato per il montaggio in armadi standard e configurazioni di morsettiere ad alta densità.

Applicazioni

• Sistemi di arresto di emergenza (ESD) e reti antincendio e di rilevamento gas (F&G) nelle raffinerie di petrolio e gas.
• Monitoraggio continuo dei quadri di distribuzione CC critici per la sicurezza negli impianti di trattamento chimico.
• Schemi di controllo della generazione e distribuzione elettrica che richiedono un isolamento assoluto dai guasti verso terra.
• Ambienti di automazione industriale pesante soggetti a contaminanti atmosferici e forti vibrazioni.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'FC-TELD-0001 è un sostituto diretto plug-and-play dei rilevatori di dispersione verso terra legacy privi di rivestimento conforme nella gamma Honeywell Safety Manager. Quando si sostituiscono versioni precedenti, assicurarsi che il software di configurazione del sistema di sicurezza riconosca l'indirizzo dello slot fisico e che il backplane esistente supporti la disposizione dell'interfaccia UIO.

Problemi applicativi e note ingegneristiche

Negli impianti industriali di grandi dimensioni con reti estese di cablaggio di campo, un'elevata capacità cavo-terra può simulare correnti di dispersione. Per prevenire avvisi diagnostici intempestivi, gli ingegneri devono verificare che la soglia di dispersione cumulativa non superi i limiti di base del sensore. Assicurarsi che il sistema a 24VDC abbia attivo un solo rilevatore centralizzato di dispersione verso terra, per evitare interferenze nelle misurazioni.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre una messa a terra funzionale dedicata a bassa impedenza per gli strumenti (FE) per il terminale di riferimento del sensore. La condivisione dei percorsi di terra di sicurezza con comandi di motori ad alta potenza o messe a terra di azionamenti a frequenza variabile (VFD) può introdurre disturbi ad alta frequenza, compromettendo l'accuratezza delle letture delle correnti di dispersione verso terra.
