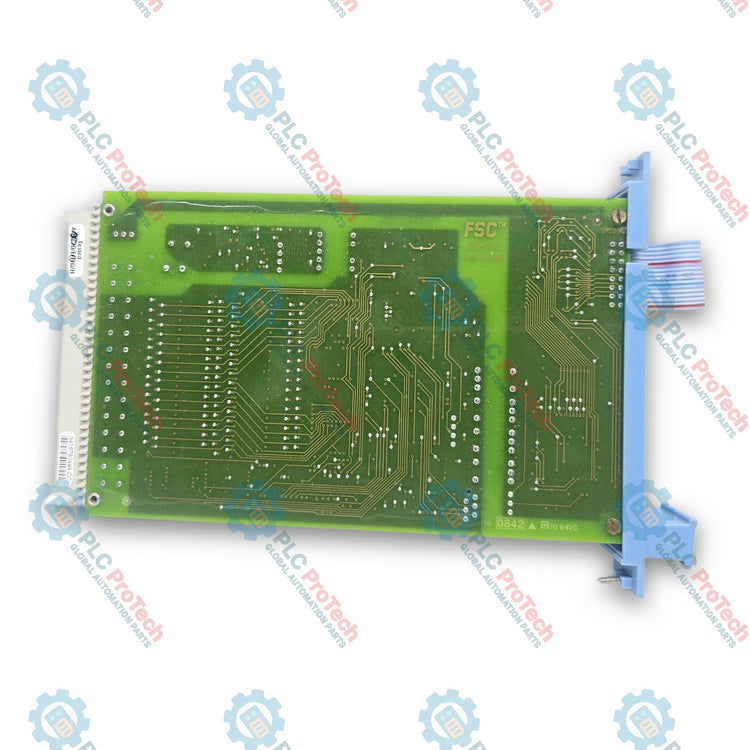

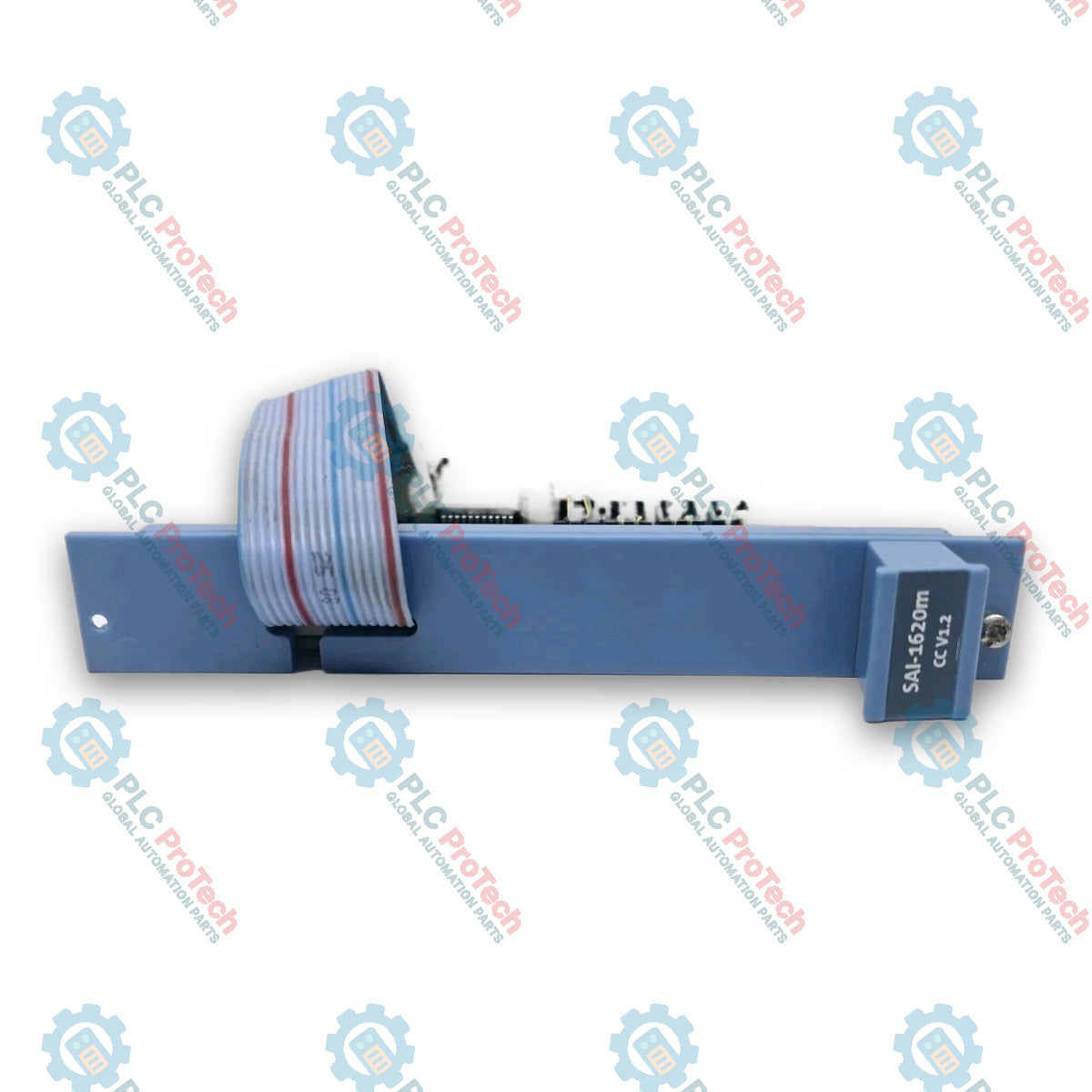

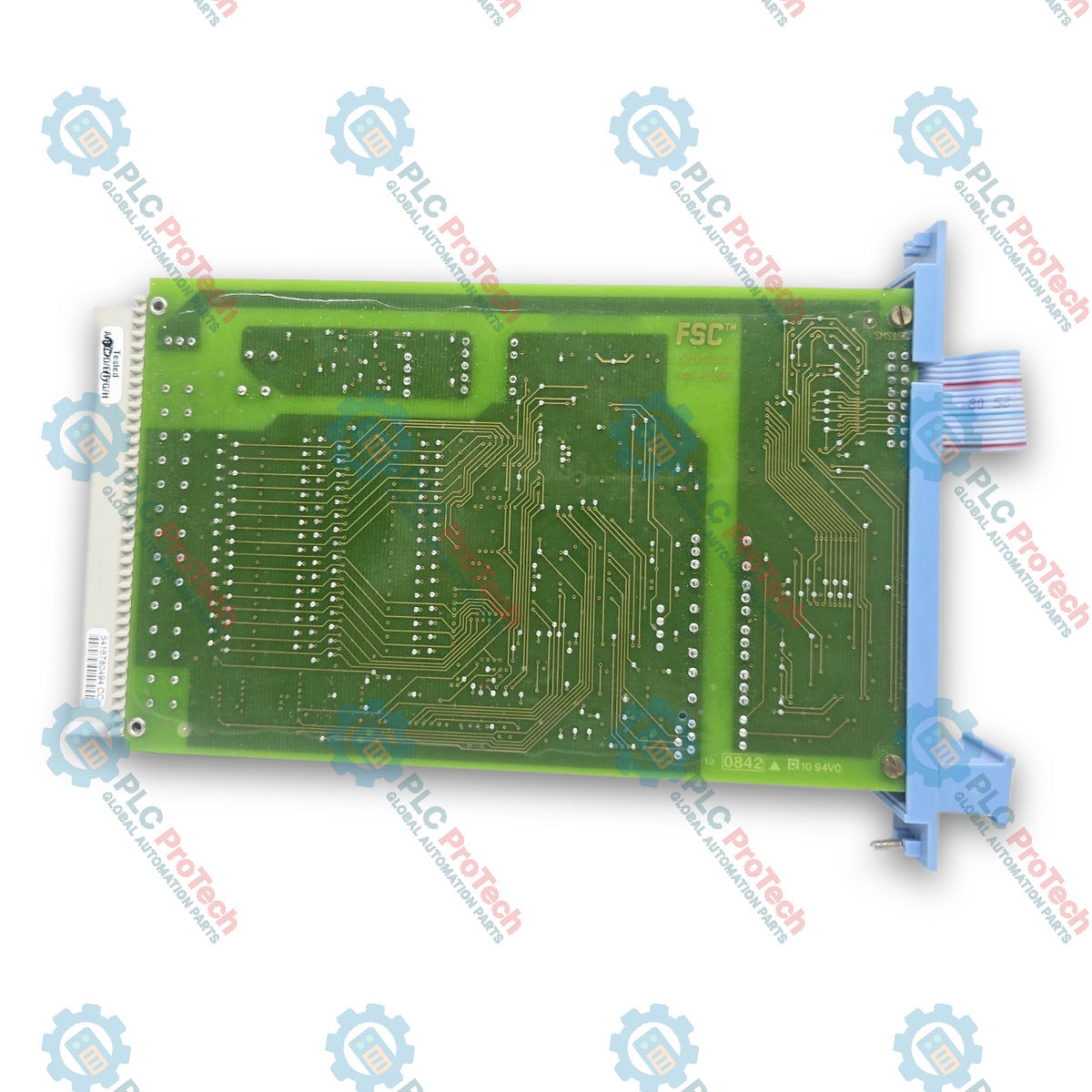

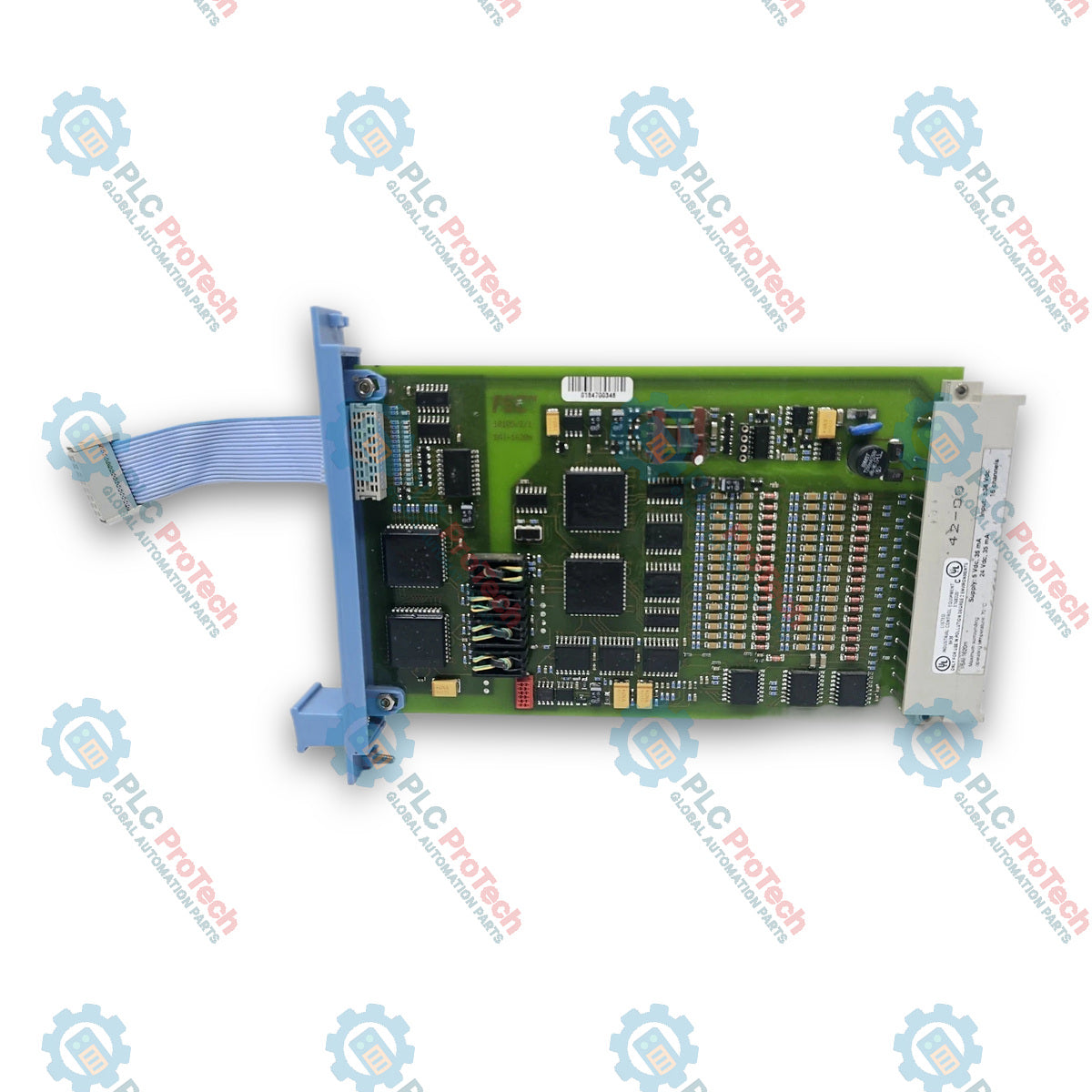

Honeywell FC-SAI-1620M Modulo di ingresso analogico ad alta densità sicuro

Descrizione

Honeywell FC-SAI-1620M è un modulo di ingresso analogico sicuro ad alta densità con rivestimento protettivo, progettato per applicazioni di salvaguardia dei processi ad alta integrità e di automazione critica all'interno della piattaforma Honeywell Safety Manager. Alimentato a 24 Vdc, questo modulo offre 16 canali di ingresso analogici dedicati, progettati per interfacciarsi con trasmettitori da campo e strumenti di processo da 0(4)–20 mA. Svolge un ruolo fondamentale nell'acquisizione delle variabili analogiche di processo e nell'instradamento dei dati del segnale tramite il Safety Manager IO Bus interno direttamente al Quad Processor Pack (QPP), per l'elaborazione della logica di sicurezza ad alta integrità.

Progettato per soddisfare i rigorosi standard di sicurezza funzionale fino a SIL3 secondo la norma IEC 61508, il FC-SAI-1620M esegue autodiagnostica interna continua entro un intervallo di test diagnostico (DTI) definito. Il suo rivestimento protettivo protegge la scheda a circuiti stampati Eurocard interna dagli ambienti industriali difficili, garantendo prestazioni affidabili a lungo termine nei sistemi di arresto di emergenza (ESD), nei sistemi di rilevamento incendio e gas (F&G) e nei sistemi di gestione dei bruciatori (BMS).

Caratteristiche

• Rivestimento protettivo: Realizzato con un rivestimento protettivo (prefisso FC) per resistere a contaminanti ambientali, umidità ed elementi corrosivi presenti nell'aria in ambienti industriali difficili.
• Disposizione dei canali ad alta densità: Offre 16 canali di ingresso analogici sicuri in un compatto formato Eurocard 3U / 4HP, per ottimizzare lo spazio nel rack dell'armadio.
• Integrità funzionale SIL3: Completamente certificato per l'uso in funzioni strumentate di sicurezza fino al Safety Integrity Level 3, sia nelle architetture singole sia in quelle Quadruple Modular Redundant (QMR).
• Autodiagnostica completa: Esegue automaticamente, in background, test diagnostici dei circuiti interni e dei percorsi del segnale entro l'intervallo di test diagnostico (DTI), per rilevare e isolare in sicurezza le anomalie hardware.
• Integrazione dell'unità di terminazione sul campo: Si collega senza problemi alle unità di terminazione sul campo esterne (come TSAI-1620m o TSHART-1620m) utilizzando cavi standard di interconnessione del sistema (FS-SIC-0001).
• Architettura del sottosistema hot-swap: Si integra nel backplane dello chassis Safety Manager IO tramite connettori standard DIN 41612F a 32 pin con codifica meccanica per impedire l'inserimento errato del modulo.

Applicazioni

• Protezione del processo e ESD: monitoraggio della strumentazione critica del processo (pressione, temperatura, portata, livello) per i circuiti di arresto di emergenza.
• Monitoraggio antincendio e gas (F&G): interfacciamento con rilevatori analogici di gas e fiamma negli impianti di lavorazione degli idrocarburi e nelle strutture offshore.
• Sistemi di gestione dei bruciatori (BMS): monitoraggio sicuro dei segnali relativi a pressioni del combustibile, flusso d'aria e intensità della fiamma nelle applicazioni di controllo di caldaie e forni.
• Protezione di turbine e compressori: monitoraggio continuo delle variabili operative per prevenire condizioni di pompaggio, sovrapressione o eccesso di velocità meccanica.

Specifiche tecniche

Connessioni / interfacce

Linee guida per l'installazione

1. Ispezione prima dell'installazione: verificare che il codice modello del modulo (FC-SAI-1620M) corrisponda ai disegni del progetto e controllare che il rivestimento protettivo non presenti danni fisici prima dell'installazione.
2. Disattivazione della sezione del rack: assicurarsi che l'alimentazione della posizione o del segmento di chassis interessato sia disattivata o isolata secondo le procedure di sicurezza dello stabilimento prima di inserire hardware non ridondante.
3. Allineamento e inserimento del modulo: Allineare con cura i bordi della Eurocard alle guide della scheda nello slot 3U del telaio IOCHAS. Spingere con decisione finché il connettore DIN 41612F a 32 pin non sarà completamente inserito nel backplane.
4. Fissaggio: Serrare le viti di ritenuta superiore e inferiore sul pannello frontale per garantire una corretta messa a terra e la stabilità meccanica in presenza di vibrazioni.
5. Cablaggio all'FTA: Collegare il cavo di interconnessione del sistema (FS-SIC-0001) dalla porta del backplane posteriore al gruppo di terminazione di campo corrispondente (TSAI-1620m o TSHART-1620m).

Configurazione / Messa in servizio / Sostituzione

Linee guida per la configurazione

• Definire i parametri del canale e gli intervalli dei segnali (0–20 mA o 4–20 mA) nell'ambiente software Safety Builder utilizzando Point Configurator.
• Configurare gli stati di reazione ai guasti specifici del canale (ad es. fondo scala, fondo scala inferiore, scansione o mantenimento) in base ai requisiti di sicurezza del circuito.

Raccomandazioni per la messa in servizio

• Eseguire i controlli dei circuiti dei segnali sul campo, dal trasmettitore attraverso l'FTA fino alla stazione Safety Builder, per verificare l'accuratezza delle letture in tempo reale.
• Convalidare le soglie di intervento diagnostico e verificare che le discrepanze degli ingressi attivino gli allarmi appropriati sull'HMI della stazione senza interrompere prematuramente i circuiti del processo operativo.

Raccomandazioni per la sostituzione

• Backup dei parametri: Verificare che la logica del progetto e il database della mappa I/O siano stati completamente sottoposti a backup in Safety Builder prima di sostituire un modulo esistente.
• Compatibilità hardware: Assicurarsi che il modulo sostitutivo riporti la designazione FC-SAI-1620M con rivestimento protettivo per mantenere i livelli di resistenza ambientale nelle aree critiche.

Conformità e certificazioni

• Sicurezza funzionale: Certificato da TÜV secondo IEC 61508 Parti 1–7 (compatibile con SIL3) e ANSI/ISA S84.01.
• ESD standard/ESD: Conforme a DIN V VDE 19250, DIN V VDE 0801 e UL 1998 / UL 508.
• Locali pericolosi: Certificato CSA (C22.2 n. 142-M1987) e conforme a FM 3611 Classe I, Divisione 2.
• Conformità CE: Conforme alle direttive europee 89/336/CEE (EMC) e 73/23/CEE (Direttiva sulla bassa tensione).
• Immunità EMC: Testato secondo IEC 61000-4-2 (ESD Livello 4), IEC 61000-4-3 (irradiata), IEC 61000-4-4 (Burst Livello 3) e IEC 61000-4-5 (sovratensione Livello 3).
