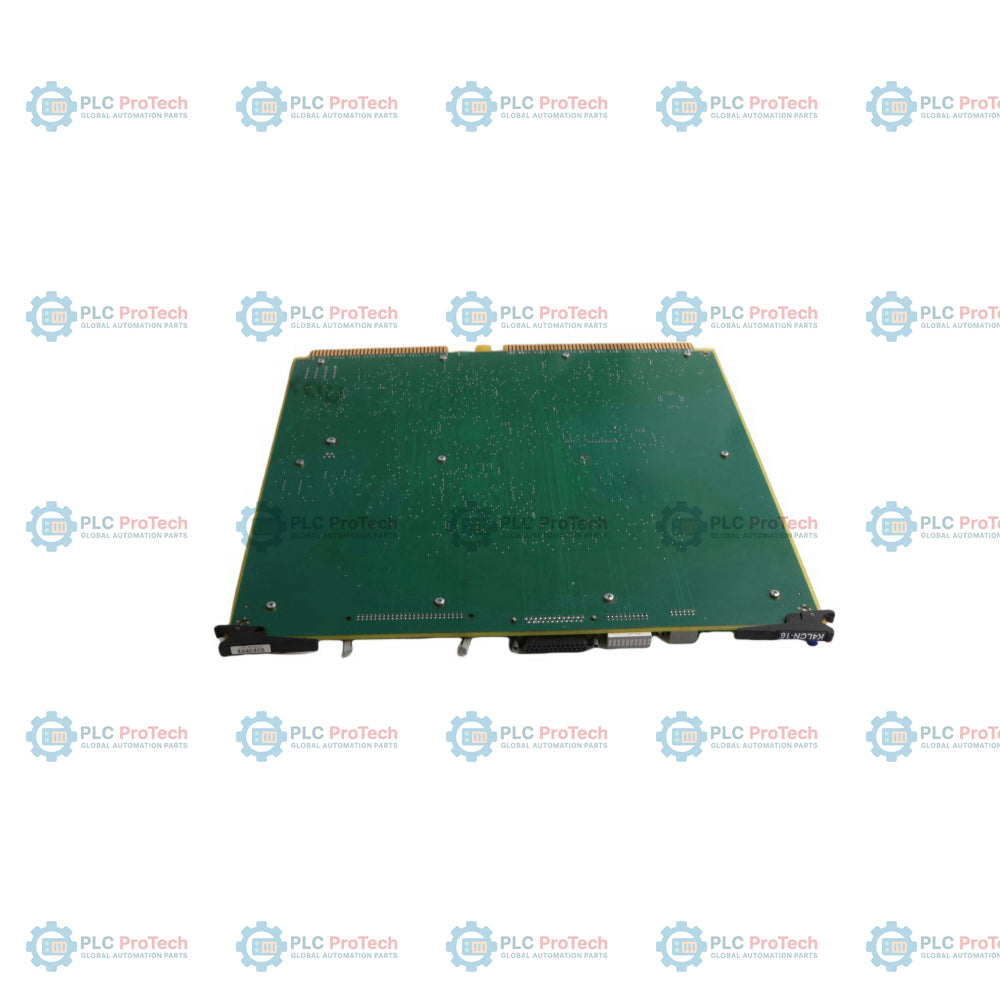

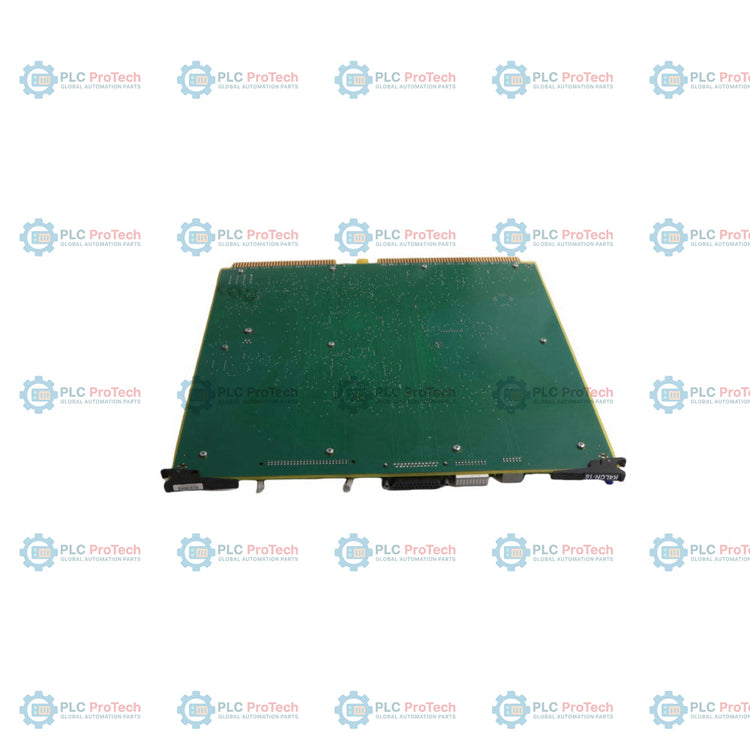

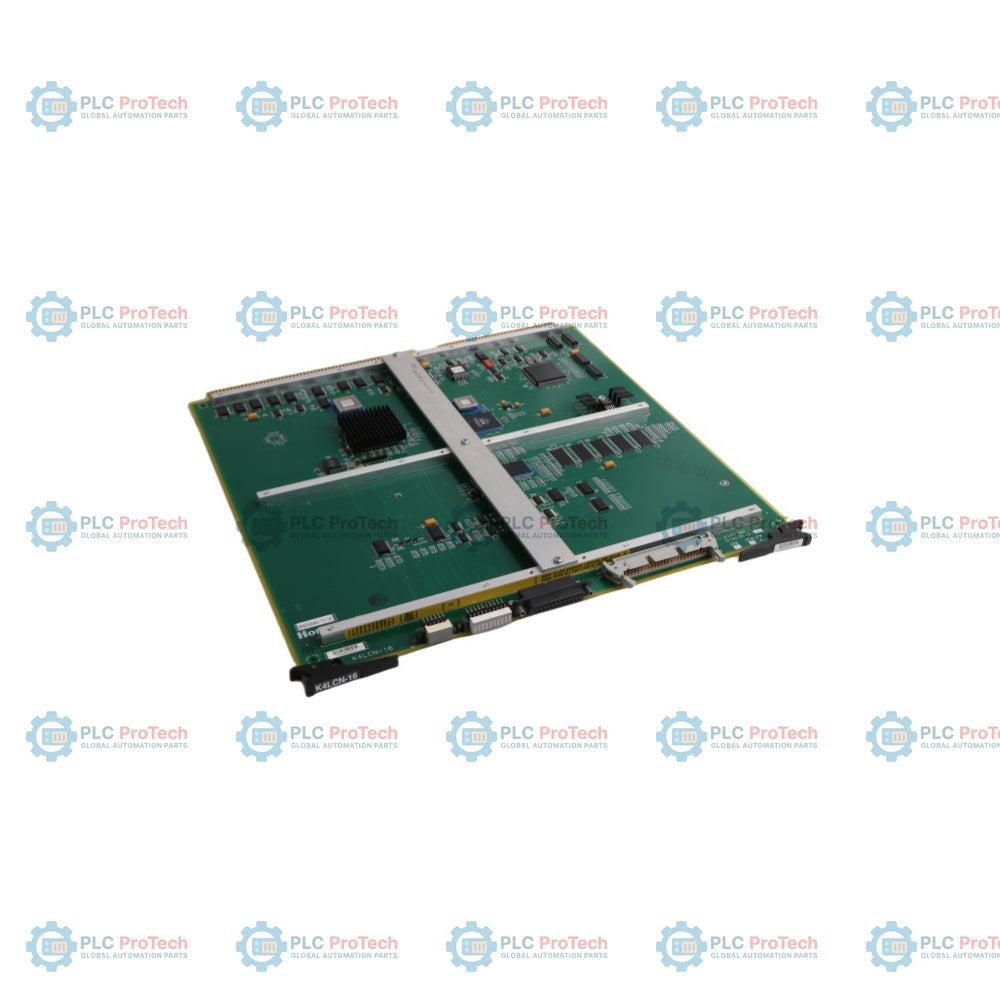

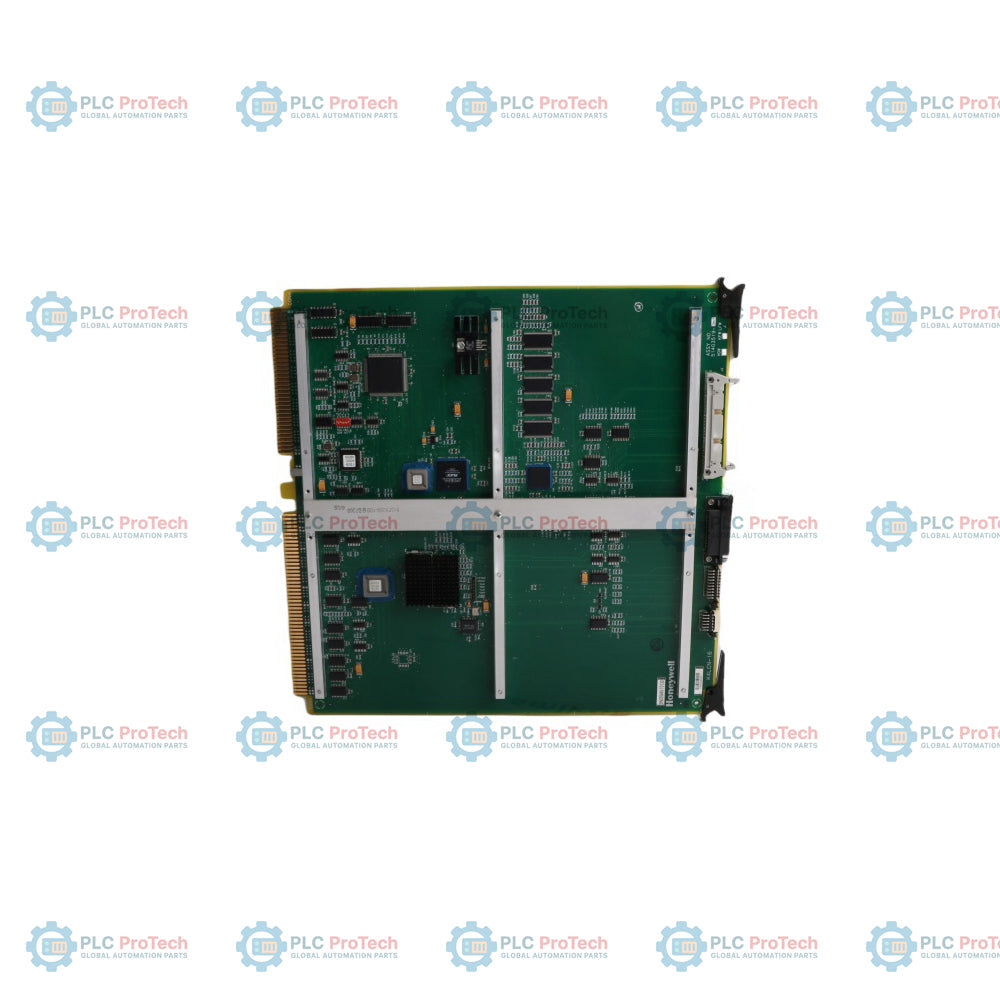

Honeywell K4LCN-16 51403519-160 Scheda processore per nodo LCN

Descrizione

Honeywell K4LCN-16 51403519-160 è una scheda processore per nodi Local Control Network (LCN), progettata per il calcolo ad alte prestazioni negli ambienti di sistema Honeywell TotalPlant Solution (TPS) e TDC 3000X. Funziona come kernel centrale del processore del nodo LCN, eseguendo il software principale del sistema di controllo, gestendo i dati dei punti della Local Control Network e fornendo la base di elaborazione necessaria per il controllo avanzato dei processi e l'integrazione dei coprocessori Application ModuleX (AXM).

Grazie al microprocessore 68040 con hardware integrato per i calcoli in virgola mobile, Honeywell K4LCN-16 51403519-160 offre velocità di elaborazione e capacità di esecuzione integrate per algoritmi di controllo complessi, segmenti dati personalizzati e applicazioni in Control Language (CL). La scheda è dotata di 16 megaparole di memoria tramite un gruppo scheda mezzanina in stile DIMM a inserimento orizzontale (51402755-100), soddisfacendo i requisiti di memoria estesa necessari per TPS Software Release 500 e successive.

Operando in configurazioni con chassis a cinque slot, Honeywell K4LCN-16 51403519-160 si interfaccia direttamente con il backplane LCN tramite una scheda I/O CLCN A/B o LCN I/O associata. Nelle architetture Application ModuleX, opera insieme a un coprocessore basato su HP-UX (assembly WSI2) per collegare le soluzioni di controllo dei processi UNIX di alto livello con le strutture dati di processo in tempo reale TDC 3000 di basso livello.

Caratteristiche

• Basato su un processore 68040 con hardware dedicato per i calcoli in virgola mobile, per un'esecuzione ad alta velocità delle operazioni di controllo.
• Dotato di 16 megaparole di memoria integrata, tramite una scheda mezzanina in stile Dual In-line Memory Module (DIMM).
• Funziona come kernel del processore del nodo LCN, supportando il software di sistema TotalPlant Solution (TPS) Release 500 e successive.
• Capacità di integrazione diretta con coprocessori HP-UX (schede WSI2) nelle architetture dei nodi Application ModuleX (AXM).
• Array completo di stato diagnostico visivo sul pannello frontale, incluso un display alfanumerico a 3 cifre per l'indirizzo del nodo e gli errori.
• Rilevamento e correzione degli errori (EDAC) integrati con indicazione LED per errori RAM a bit singolo e multi-bit.
• Monitoraggio diagnostico integrato per timeout DTAK, timeout BGAK, errori di parità del bus, errori di confronto dati e guasti delle transazioni LCN.
• Compatibilità del backplane con I/O CLCN A/B e schede I/O LCN standard per connessioni coassiali LCN a doppia ridondanza.

Applicazioni

• Nodi LCN TotalPlant Solution (TPS): funge da motore di elaborazione principale per i nodi di sistema basati su LCN che richiedono calcoli in virgola mobile ad alta velocità.
• Esecuzione di Application ModuleX (AXM): esegue routine Control Language (CL) in tempo reale, gestisce i database dei punti LCN e si interfaccia direttamente con le soluzioni coprocessore HP-UX.
• Aggiornamenti dei sistemi TDC 3000X legacy: fornisce l'espansione di memoria a 16 megaparole necessaria per aggiornare il software di sistema alla Release 500 o successiva.
• Gateway dati della Plant Information Network (PIN): funge da collegamento di controllo in tempo reale tra i dati di processo LCN e le reti informative di livello superiore dell'impianto.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezione prima dell'installazione: Verificare l'integrità fisica della scheda di circuito, dei connettori edge e della scheda mezzanina di memoria da 16 Megaparole installata (51402755-100).
2. Verifica dell'impostazione dell'indirizzo: Assicurarsi che tutti i ponticelli dell'indirizzo LCN sulla scheda K4LCN-16 (blocco TS1/TS2) siano completamente rimossi quando la scheda viene installata dietro una scheda I/O CLCN A/B o LCN I/O. L'impostazione deve essere effettuata esclusivamente sulla scheda I/O posteriore.
3. Preparazione dello chassis: Verificare che l'alimentazione del sistema sia disattivata sull'alimentatore del nodo. Durante la manipolazione è necessario utilizzare una messa a terra protettiva contro le scariche elettrostatiche (ESD).
4. Montaggio della scheda: Inserire la scheda nello Slot 1 dello chassis LCN a 5 slot finché i connettori del backplane non sono saldamente inseriti. Fissare la scheda utilizzando le leve superiori e inferiori di estrazione/inserimento.
5. Verifica del cablaggio del sistema: Verificare che i cavi di rete coassiali LCN Coax A e Coax B siano collegati saldamente alla scheda I/O posteriore CLCN A/B corrispondente.

Raccomandazioni per la sostituzione

1. Arresto del software: Prima di rimuovere l'alimentazione, eseguire un arresto ordinato del software del processore del nodo tramite la schermata LCN AM Status. Eseguire un secondo comando di arresto per forzare il nodo in uno stato di errore, impedendo ai nodi LCN circostanti di contrassegnarlo come isolato.
2. Sequenza di spegnimento: Spegnere l'alimentatore dello chassis solo dopo aver verificato che i sistemi coprocessori dipendenti (come il LED giallo della scheda WSI2) si siano completamente arrestati.
3. Gestione della scheda di memoria: Le schede K4LCN sostitutive ordinate come ricambi potrebbero arrivare senza la scheda mezzanina di memoria. Trasferire o installare una scheda dedicata da 16 Megaparole prima dell'inserimento.
4. Procedura di messa in servizio dopo la sostituzione: Applicare l'alimentazione e osservare i LED del pannello anteriore. Verificare che il LED verde "Self-Test Pass" si accenda e che il display a 3 cifre visualizzi correttamente l'indirizzo del nodo assegnato sulla scheda I/O LCN posteriore.
