Honeywell TK-IDK161 Modulo di ingresso CA C200

Descrizione

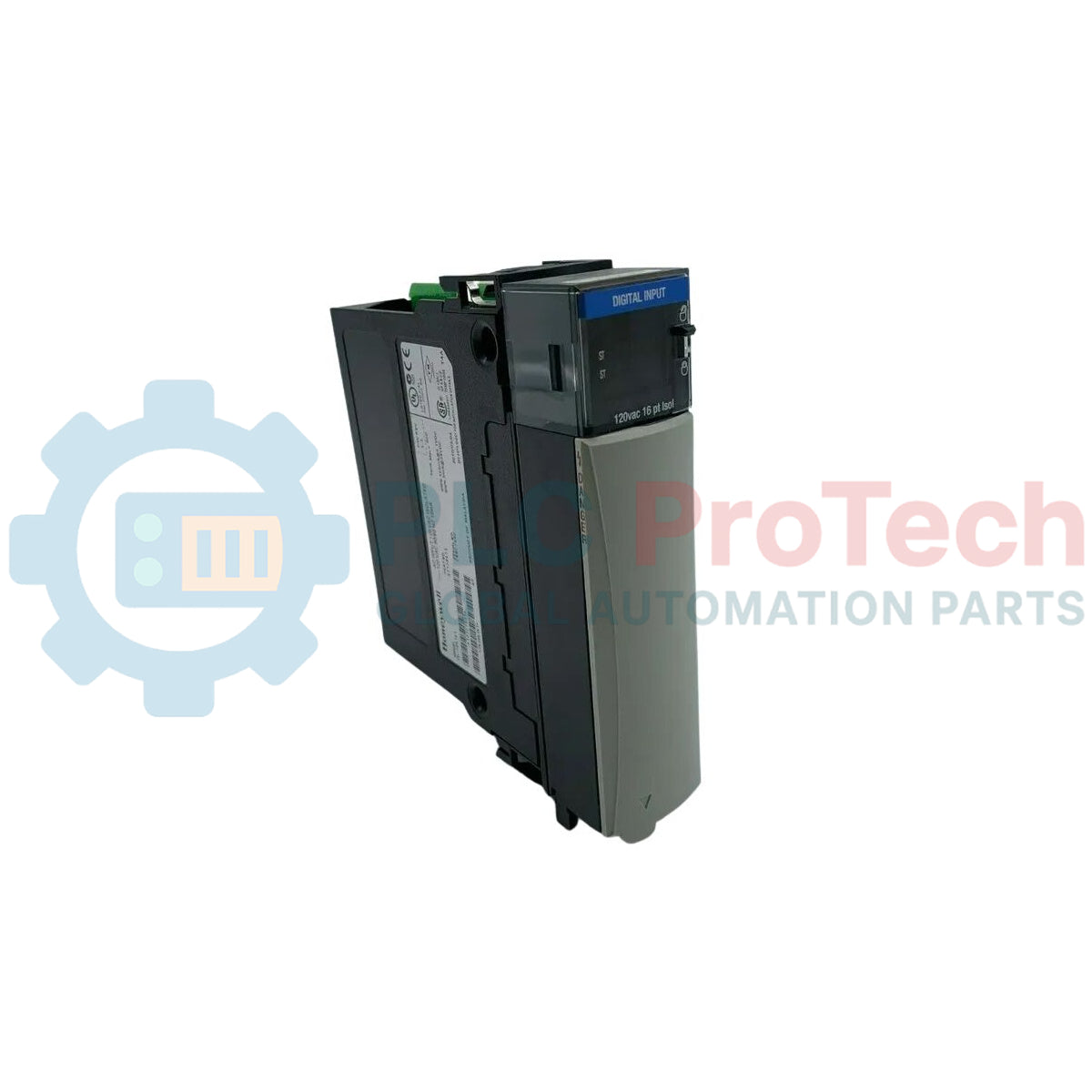

Il TK-IDK161 è un componente hardware isolato ad alta densità, configurato come modulo di ingresso CA a 16 punti all'interno delle piattaforme di sistema Honeywell C200 ed Experion. Questo modulo funge da interfaccia elettrica che monitora i segnali discreti in corrente alternata provenienti da dispositivi di campo come interruttori di finecorsa, pulsanti e contatti ausiliari, convertendoli in una logica di stato digitale per il controller di processo. Dispone di 16 canali isolati singolarmente, progettati per un ingresso nominale di 120 VAC, conformi alle specifiche di compatibilità degli ingressi IEC Tipo 1+. Le barriere di isolamento galvanico sono progettate tra i singoli canali e tra le linee dell'utente e del sistema per eliminare le interferenze dovute ai loop di massa e proteggere il backplane di controllo del sistema dai picchi ad alta tensione provenienti dal campo.

Caratteristiche

• 16 circuiti di ingresso isolati singolarmente, che forniscono una separazione galvanica distinta tra i canali.
• Parametri di compatibilità dell'ingresso IEC Tipo 1+ per un rilevamento stabile dei segnali industriali.
• Tempi di ritardo del filtro di ingresso programmabili, che consentono una regolazione antirimbalzo personalizzata.
• Formato fisico standard ottimizzato per gli slot degli chassis dei controller C200 standard.
• Protezione da tensioni transitorie elevate verificata mediante rigorosi test di isolamento in fabbrica.

Applicazioni

• Monitoraggio degli stati di macchinari discreti e degli interruttori di interblocco di sicurezza.
• Gestione dell'interfaccia per circuiti di controllo di campo e pulsanti a 120 VAC.
• Monitoraggio della logica di controllo sequenziale dei sistemi di controllo distribuito (DCS).
• Segnalazione del sottosistema all'interno di impianti di trattamento chimico, raffinazione e produzione di servizi pubblici.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

Messa a terra e schermatura

Verificare che lo chassis dell'apparecchiatura host sia collegato correttamente alla rete primaria di messa a terra degli strumenti dell'impianto mediante un filo di rame a bassa impedenza. Le schermature dei cavi dei segnali digitali sul campo, se installate per la mitigazione del rumore, devono terminare esclusivamente su una barra di terra esterna, lontano dai moduli di controllo.

Manipolazione e protezione ESD

I circuiti semiconduttori interni sono sensibili alle scariche elettrostatiche (ESD). Prima di aprire la confezione o inserire il modulo nello slot dello chassis, il personale addetto alla manutenzione sul campo deve indossare un braccialetto antistatico a dissipazione statica, approvato e aderente, collegato a un punto di messa a terra verificato.

Inserimento e integrazione nel backplane

Allineare i bordi della scheda elettronica alle guide del binario in plastica stampata del rack locale C200. Far scorrere il modulo completamente verso l'interno finché i pin posteriori non corrispondono e si innestano completamente nel connettore del backplane. Serrare le viti di bloccaggio anteriori integrate per proteggere l'assemblaggio dalle vibrazioni continue del pannello industriale.

Allineamento del cablaggio sul campo

Tutti i conduttori dei segnali discreti a 120 VCA devono essere collegati saldamente al blocco terminali compatibile TC-TBCH a 36 posizioni. Mantenere le linee di ingresso della tensione CA isolate all'interno di canaline dedicate del quadro, separate dai cavi analogici a bassa tensione o dalle linee di comunicazione, per ridurre al minimo le interferenze elettromagnetiche.

FAQ

Qual è la funzione principale di questo modulo nell'ambito del sistema di controllo?

Monitora i segnali discreti on/off esterni a 120 VCA provenienti dai dispositivi di campo e ne invia lo stato al controller centrale C200.

Quanti canali isolati sono presenti in una singola unità?

Il modulo dispone di 16 punti di ingresso distinti e ogni canale è isolato singolarmente dagli altri.

Quale blocco terminali specifico è necessario per collegare i cavi di campo a questa unità?

Per completare le terminazioni sul campo, questo modulo richiede l'assemblaggio del blocco terminali a 36 posizioni modello TC-TBCH.

Qual è la tensione massima consentita per una condizione di ingresso off?

 Il circuito d'ingresso è progettato per riconoscere una condizione di loop off purché la tensione non superi 20 V.

Gli ingegneri possono regolare il ritardo del segnale o la configurazione del filtro?

Sì, i ritardi del filtro da off a on (1 ms e 2 ms) e da on a off (9 ms e 18 ms) sono programmabili via software.

Quale livello di isolamento elettrico viene fornito tra i singoli canali?

La separazione galvanica tra i canali viene testata e verificata in fabbrica per resistere a 2546 VCC per una durata di 1 secondo.

Qual è il peso netto, senza imballaggio, dell'assemblaggio hardware autonomo?

Il singolo modulo hardware ha un peso netto, senza imballaggio, esattamente pari a 0,2 kg.

Quanta corrente di carico richiede questa unità dal backplane logico a 5 VCC?

 Il consumo nominale di corrente a regime dalla linea logica a 5 VCC è specificato in 0,125 A.

Cosa accade alla corrente d'ingresso durante l'attivazione iniziale o i transitori di cortocircuito?

L'hardware presenta un parametro di corrente di cortocircuito/spunto di picco pari a 250 mA, che scende a meno del 37% entro 22 ms.

Questo hardware è compatibile con gli standard internazionali IEC per gli ingressi?

Sì, i circuiti di rilevamento degli ingressi soddisfano i criteri prestazionali stabiliti dallo standard IEC Tipo 1+.
