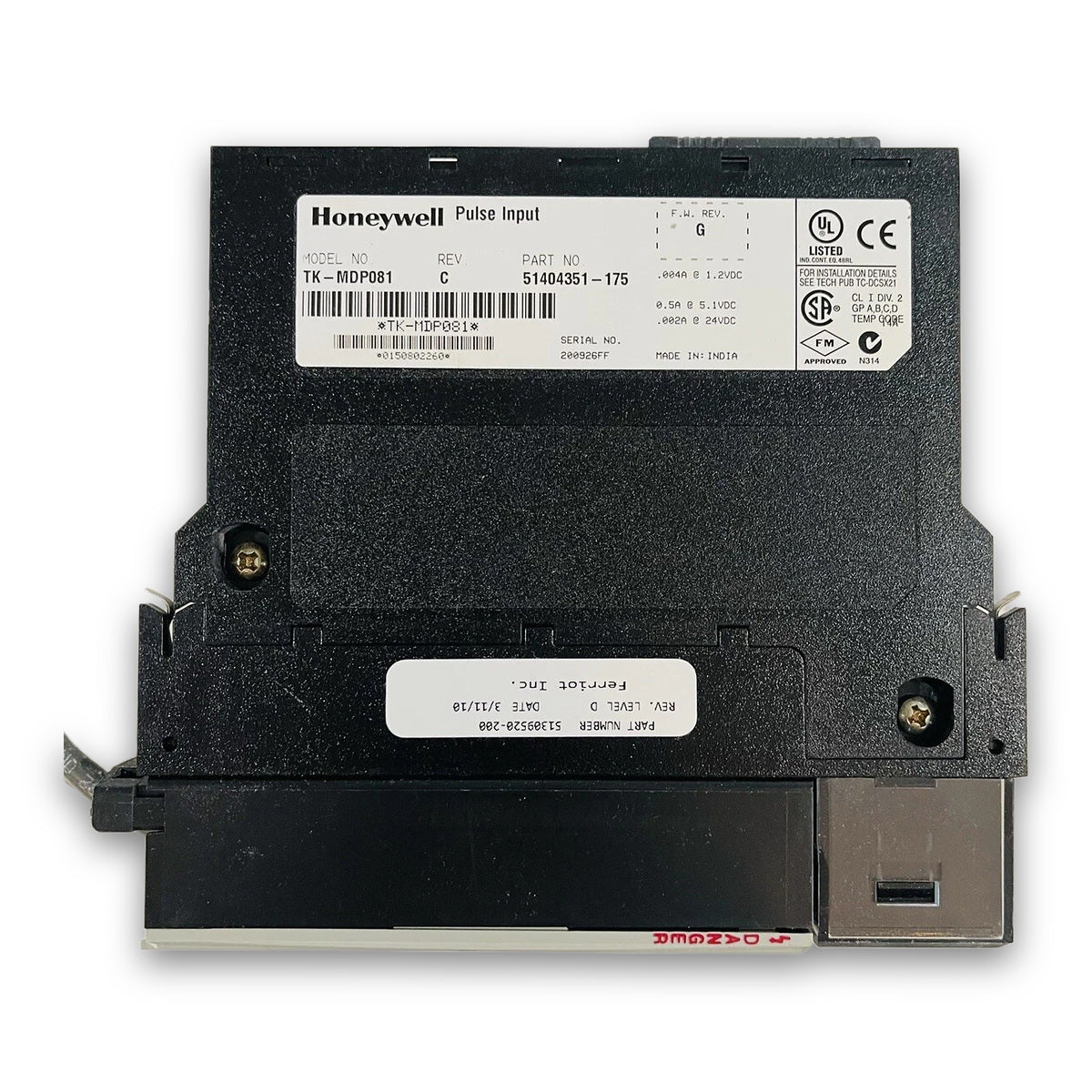

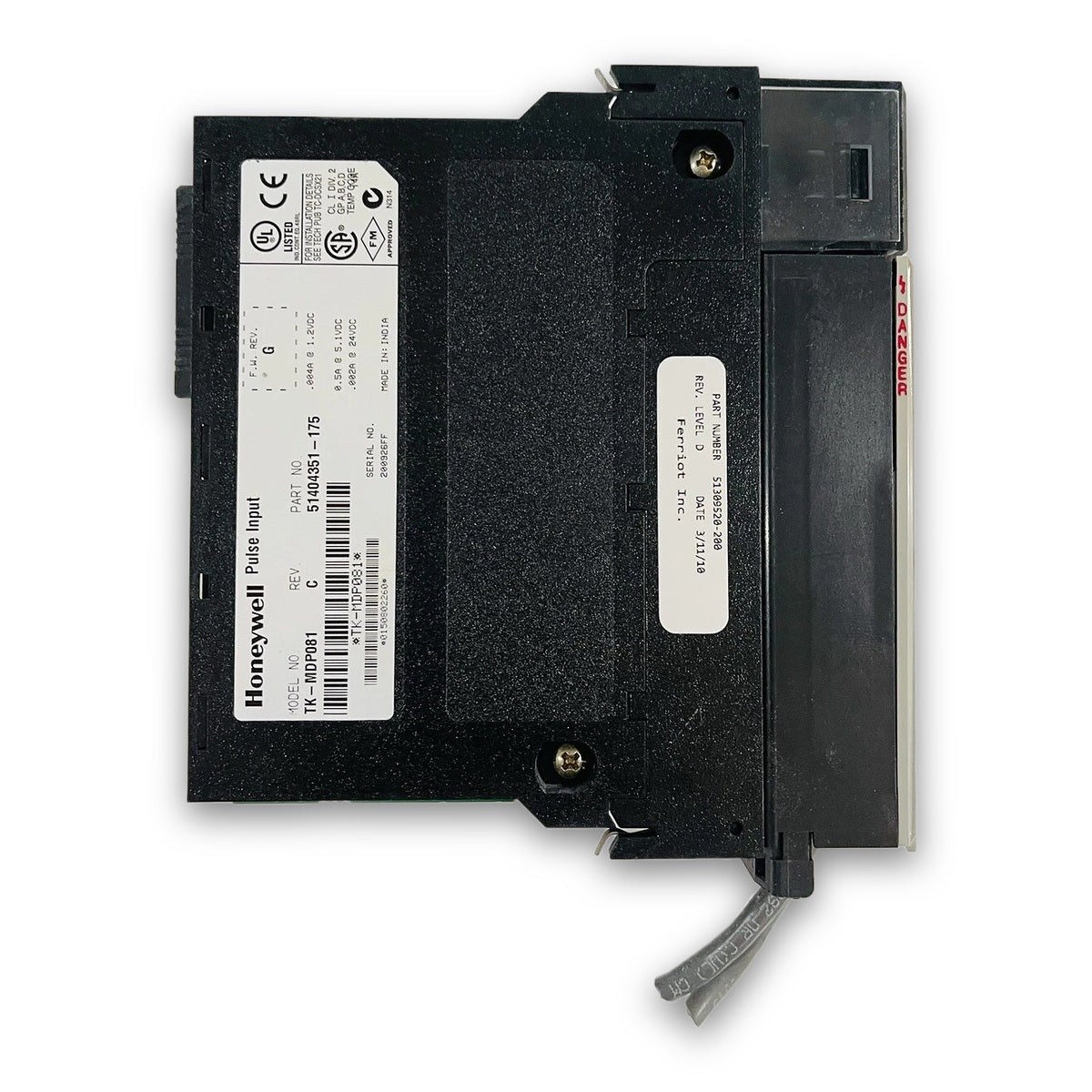

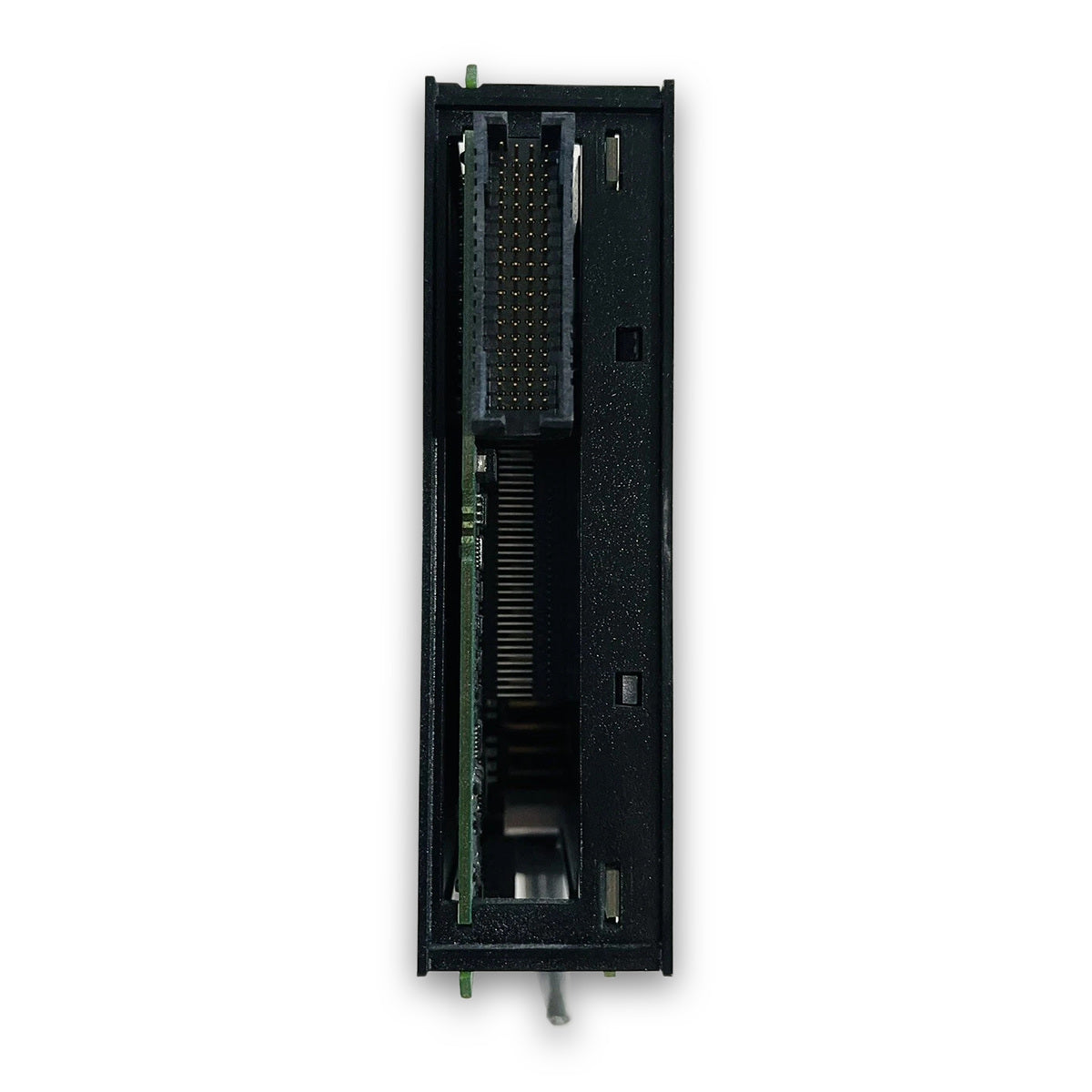

Modulo di ingresso impulsi ad alta velocità Honeywell TK-MDP081 51404351-175 Experion LX

Descrizione

Il Honeywell TK-MDP081 (numero di parte 51404351-175) è un modulo speciale di ingresso impulsi ad alta velocità (PI), con rivestimento conforme e a singolo slot, sviluppato per la piattaforma I/O dello chassis Experion Series-A (CIOM-A) di Honeywell. Progettato per fornire un conteggio preciso degli impulsi e l'elaborazione della frequenza, il modulo dispone di 8 canali di ingresso per contatori ad alta velocità e 2 uscite On/Off dedicate. Funge da interfaccia di processo specializzata per misuratori a turbina, misuratori di portata, tachimetri e altre apparecchiature di campo che generano impulsi nei sistemi di controllo Honeywell C200 e C200E.

Progettato per funzionare perfettamente nelle reti di controllo Experion, il TK-MDP081 comunica attraverso il backplane dello chassis e si integra nella topologia del sistema tramite moduli di interfaccia ControlNet. Le capacità di conteggio integrate elaborano localmente i treni di impulsi ad alta frequenza, riducendo il carico di elaborazione della CPU e garantendo una totalizzazione precisa, la misurazione della portata e una risposta di controllo in tempo reale.

Come parte della famiglia di chassis Experion Series-A, il modulo si installa direttamente in qualsiasi posizione disponibile negli chassis Series-A a 4, 7, 10, 13 o 17 slot. Il rivestimento conforme integrato garantisce l'integrità operativa a lungo termine in ambienti industriali gravosi contenenti contaminanti corrosivi aerodispersi.

Caratteristiche

• Design dei canali ad alta densità: Dotato di 8 ingressi contatore ad alta velocità e 2 uscite discrete On/Off in un formato a singolo slot.
• Protezione con rivestimento conforme: Viene fornito di serie con un rivestimento conforme applicato in fabbrica (prefisso TK) per resistere a condizioni ambientali gravose di Classe G3 secondo ISA.
• Integrazione del sistema: Funziona all'interno della famiglia di chassis Experion CIOM-A e si interfaccia direttamente con i processori di controllo C200 e C200E tramite ControlNet.
• Opzioni flessibili di terminazione: Utilizza una morsettiera rimovibile standard a 36 pin (TC-TBCH) o gruppi di cavi per pannello terminale remoto (RTP) precablati, per un cablaggio efficiente dell'armadio.
• Manutenzione a caldo: Supporta la rimozione e l'inserimento sotto tensione (RIUP) in luoghi ordinari (non pericolosi) per ridurre al minimo i tempi di fermo operativo durante l'assistenza.

Applicazioni

• Totalizzazione del flusso e monitoraggio della portata: Interfaccia diretta con misuratori di portata di liquidi/gas con uscita a impulsi e misuratori a turbina.
• Monitoraggio della velocità di rotazione e della velocità: Elaborazione dei feedback degli impulsi provenienti da tachimetri ed encoder su macchinari rotanti, pompe e motori.
• Controllo del dosaggio e del batching: Conteggio degli eventi ad alta velocità combinato con uscite discrete integrate per il controllo diretto di valvole o attuatori.
• Elaborazione dei segnali a impulsi: Accumulo e valutazione della frequenza dei segnali di campo ad alta velocità nel controllo dei processi industriali.

Specifiche tecniche

Generale

Modello Allen-Bradley equivalente

Blocco terminale richiesto

Connessioni / interfacce

Linee guida per l'installazione

1. Ispezione prima dell'installazione: verificare il codice componente del modulo (TK-MDP081 / 51404351-175) e controllare che scheda e pin non presentino danni fisici prima dell'installazione.
2. Verifica dell'alimentazione e del backplane: assicurarsi che la capacità dell'alimentatore Series-A (uscite da 24 VCC, 5 VCC, 3,3 VCC e 1,2 VCC) sia calcolata per supportare tutti i moduli installati senza superare il limite di uscita totale di 70 W / 75 W.
3. Inserimento nello slot del telaio: allineare il modulo a larghezza singola con le guide dello slot di destinazione nel telaio CIOM-A e spingere saldamente finché il modulo non è agganciato in modo sicuro al connettore del backplane.
4. Terminazione del cablaggio: collegare i segnali a impulsi di campo al blocco terminale TC-TBCH a 36 pin oppure all'assieme di cavi Allen-Bradley 1492 RTP precablato.
5. Schermatura e messa a terra: instradare i cavi del segnale di ingresso a impulsi separatamente dalle linee CA ad alta tensione per prevenire interferenze da disturbi elettrici sulle linee di conteggio ad alta velocità. Assicurarsi che i fili di schermatura siano correttamente collegati a terra nei punti di collegamento designati del pannello.
6. Sostituzione a caldo (RIUP): la rimozione e l'inserimento sotto tensione sono consentiti in aree non pericolose. Assicurarsi di ottenere i permessi per i lavori a caldo se si opera in aree pericolose di Classe I, Divisione 2.

Conformità e certificazioni
