Manufacturer: Lenze
Product No.: E84AVSCE1134SX0
Country of origin:Germany
Product Type: Azionamenti a frequenza variabile
Barcode: 85044095
Payment: T/T, Western Union
Weight: 6000g
Dimensions: 350 x 135 x 250 mm
Shipping port: Xiamen
Warranty: 12 months

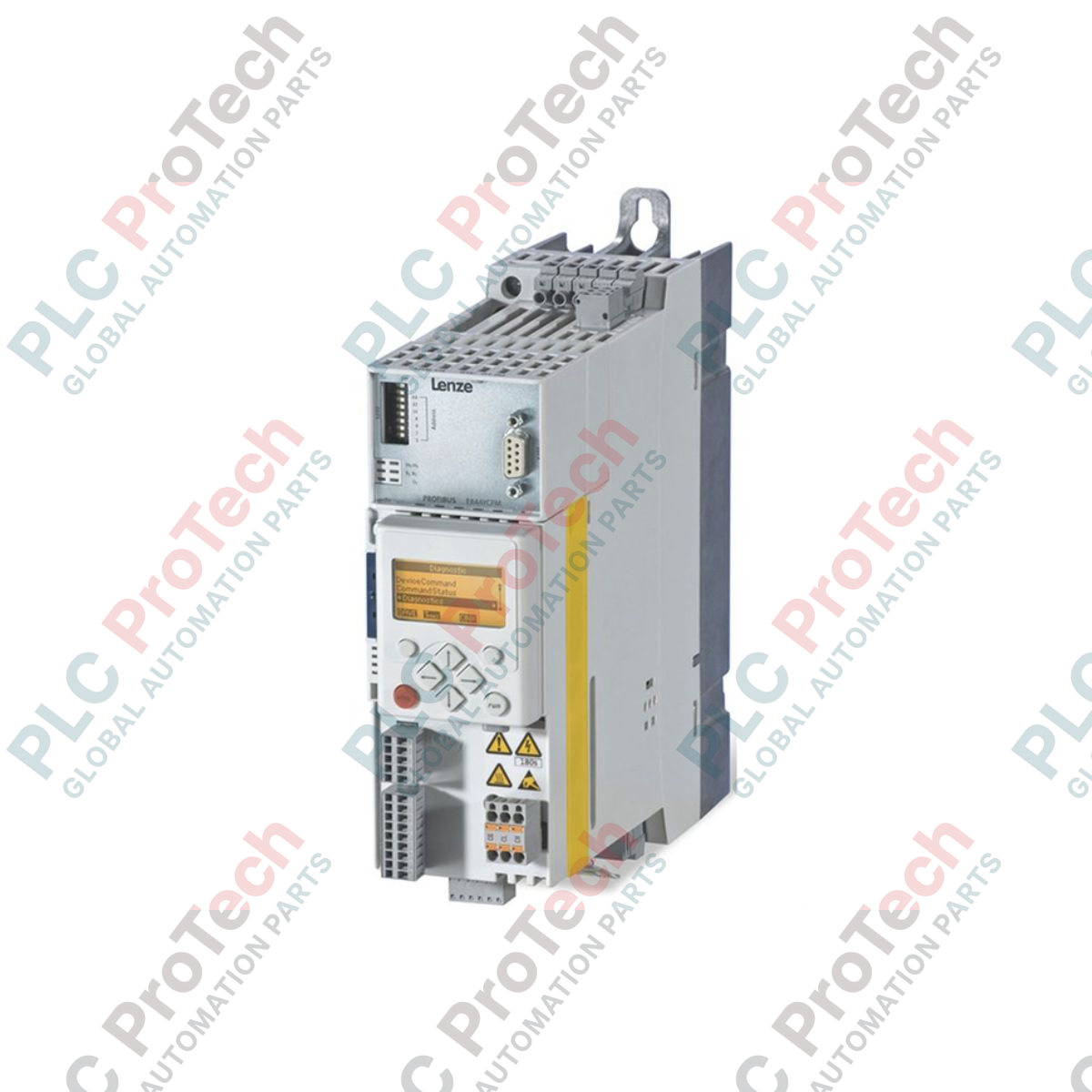

Progettato per ottimizzare l'efficienza del controllo del motore nei sistemi industriali complessi, l'Lenze E84AVSCE1134SX0 azionamento a frequenza variabile offre una regolazione precisa della velocità e della coppia per motori asincroni trifase. Questo modulo inverter della serie 8400 integra misure di soppressione delle interferenze per garantire la compatibilità elettromagnetica e un funzionamento stabile all'interno di quadri elettrici affollati. Progettata per il montaggio diretto sul pannello, l'unità combina un ingombro compatto con una robusta gestione termica per mantenere prestazioni elevate durante carichi industriali gravosi continui.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Lenze |
| Codice modello | E84AVSCE1134SX0 |
| Serie del prodotto | 8400 StateLine |
| Potenza nominale in uscita | 11,0 kW |
| Tensione di collegamento alla rete | 3 CA 400 V / 500 V |
| Intervallo di frequenza di rete | Da 45 a 65 Hz |
| Grado di protezione dell'involucro | IP20 |
| Temperatura di esercizio consentita | Da 0 a +55 °C (con riduzione della potenza oltre +45 °C) |
| Dimensioni del prodotto (A x L x P) | 350 x 135 x 250 mm |
| Peso netto del prodotto | 6,00 kg |
| Codice merceologico | 85044095 |
| Morsetto / porta | Assegnazione funzionale |
|---|---|
| L1, L2, L3 | Collegamento dell'ingresso di alimentazione CA trifase di rete |
| U, V, W | Uscita CA controllata verso lo statore del motore |
| +UG, -UG | Morsetti del bus CC (per il collegamento a un bus CC condiviso o a un'unità di frenatura) |
| Morsetti di controllo | Ingressi/uscite analogici, ingressi/uscite digitali e contatti relè |
L'E84AVSCE1134SX0 appartiene alla famiglia 8400 StateLine. Quando si sostituiscono convertitori della precedente serie 8200 vector o varianti alternative della serie 8400 (come BaseLine o HighLine), verificare che la configurazione dei morsetti di controllo corrisponda. I set di parametri possono essere migrati utilizzando il software Lenze L-force Engineer, ma le differenze tra le revisioni del firmware (ad esempio, da V1.x a V2.x) possono richiedere la regolazione manuale di specifiche mappature dei registri.
Il design a telaio aperto IP20 dipende fortemente dal raffreddamento per convezione. Quando si montano più unità affiancate nello stesso quadro, assicurare uno spazio verticale minimo di 100 mm sopra e sotto il convertitore. Il funzionamento continuo dell'unità a 11 kW in prossimità del limite termico superiore di +55 degC richiede la ventilazione esterna del quadro o la climatizzazione attiva per prevenire guasti dovuti a sovratemperatura.
Utilizzare sempre cavi motore schermati e a bassa capacità. La schermatura deve essere collegata a terra su un'ampia superficie mediante la piastra schermante EMC integrata nell'alloggiamento del convertitore. Per evitare che le correnti di modo comune ad alta frequenza interferiscano con i sensibili circuiti di controllo analogici, assicurarsi che i cavi di controllo siano instradati separatamente dai cavi del motore e dalle linee di alimentazione di rete ad alta tensione.
AVVERTENZA CRITICA
PERICOLO: dopo la disconnessione dell'alimentazione di rete, nei condensatori interni del bus CC rimane una carica elettrica pericolosa. Attendere almeno 10 minuti dopo la completa disalimentazione fisica e verificare che la tensione tra i morsetti +UG e -UG sia inferiore a 50 VCC prima di iniziare qualsiasi procedura di installazione, cablaggio o manutenzione.
Montare il convertitore verticalmente su una piastra posteriore piana e priva di vibrazioni, all'interno di un quadro di comando con grado di protezione IP54 o superiore, assicurandosi che le alette di raffreddamento non siano ostruite.
Collegare il conduttore di terra di protezione (PE) all'apposita morsettiera di messa a terra prima di effettuare qualsiasi altro collegamento elettrico.
Collegare l'alimentazione di rete trifase ai morsetti L1, L2 e L3 e collegare le linee di uscita del motore ai morsetti U, V e W, utilizzando i valori di coppia specificati.
Collegare il cablaggio di controllo e di sicurezza (STO), assicurandosi che sia adeguatamente schermato e separato dai cavi di potenza prima di applicare l'alimentazione per la messa in servizio.
