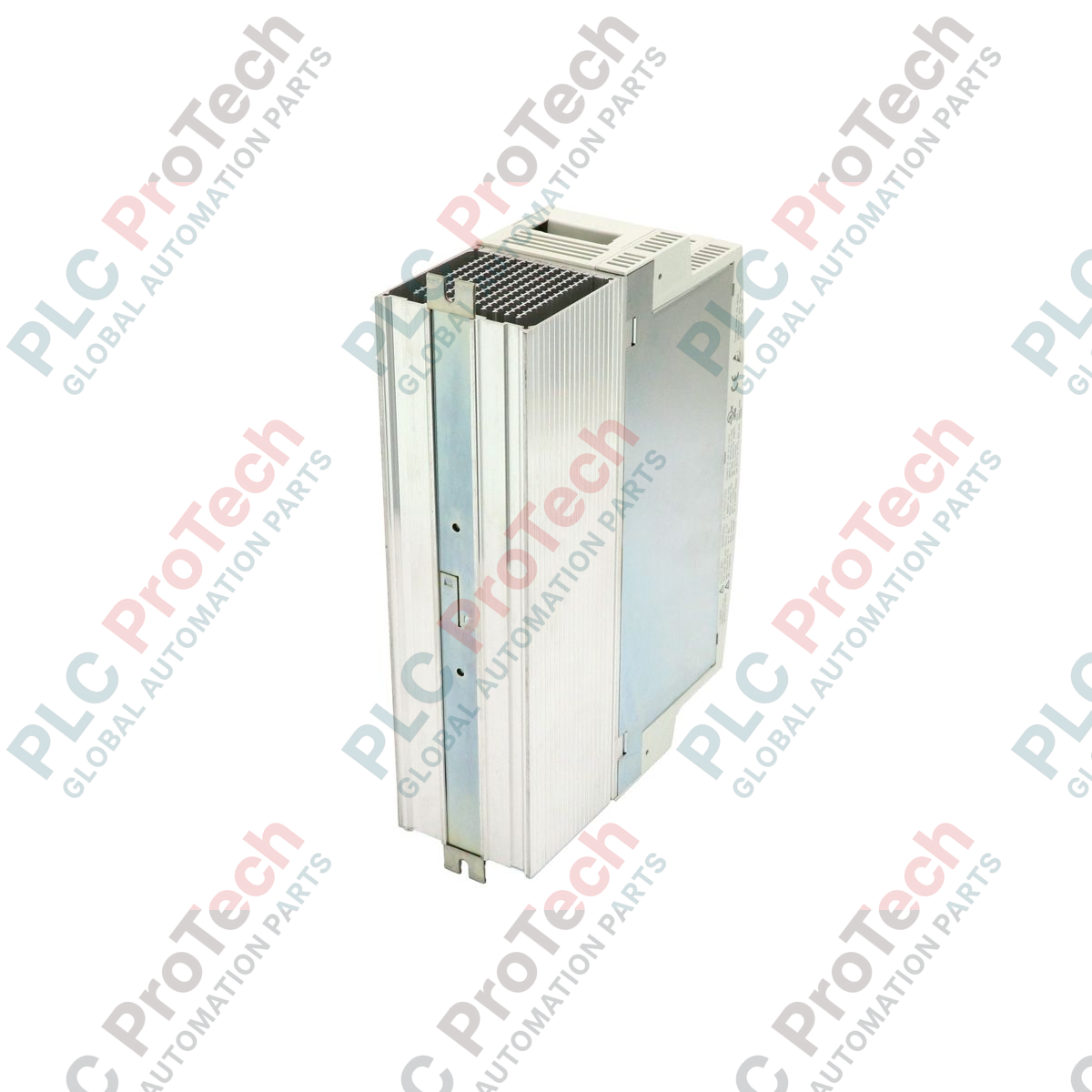

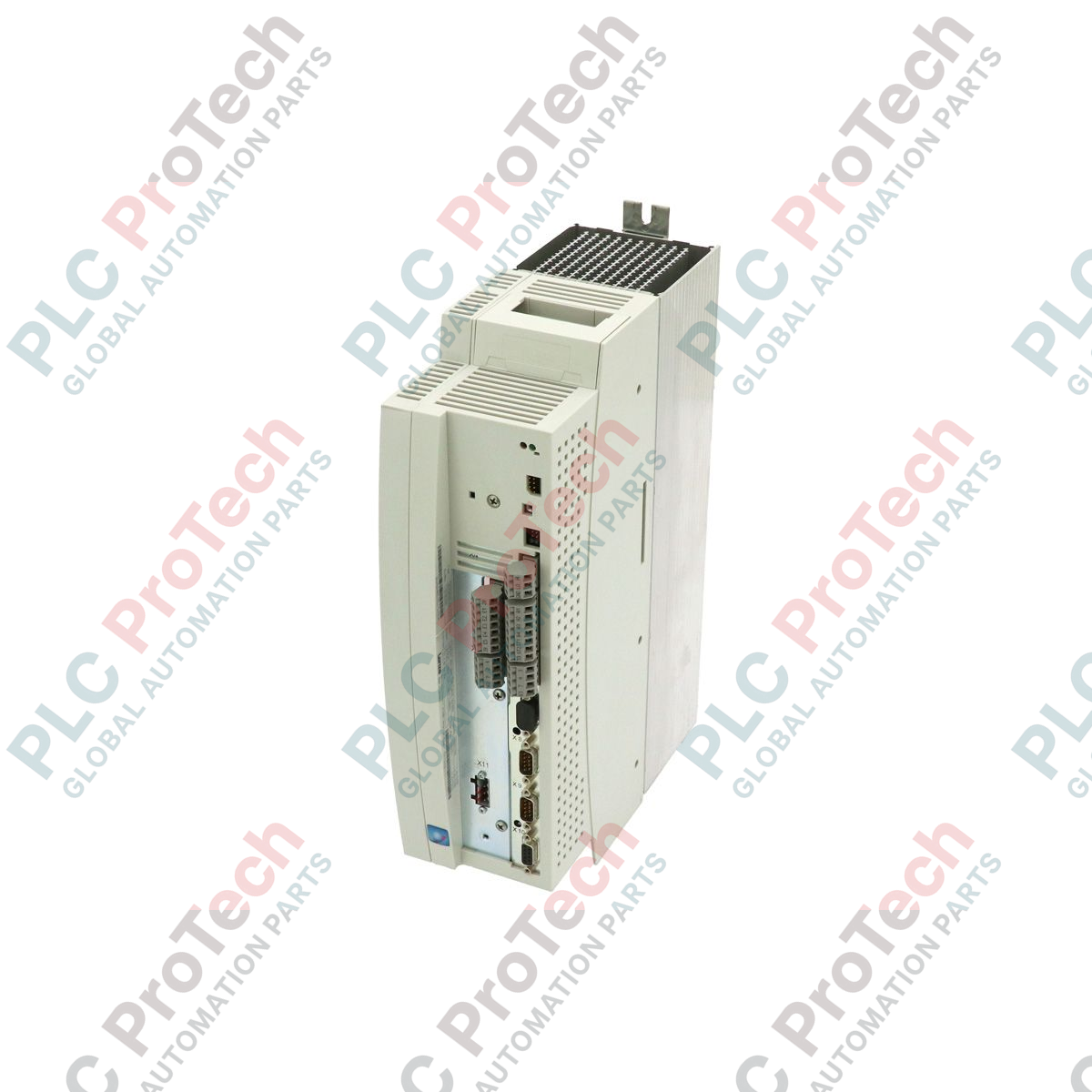

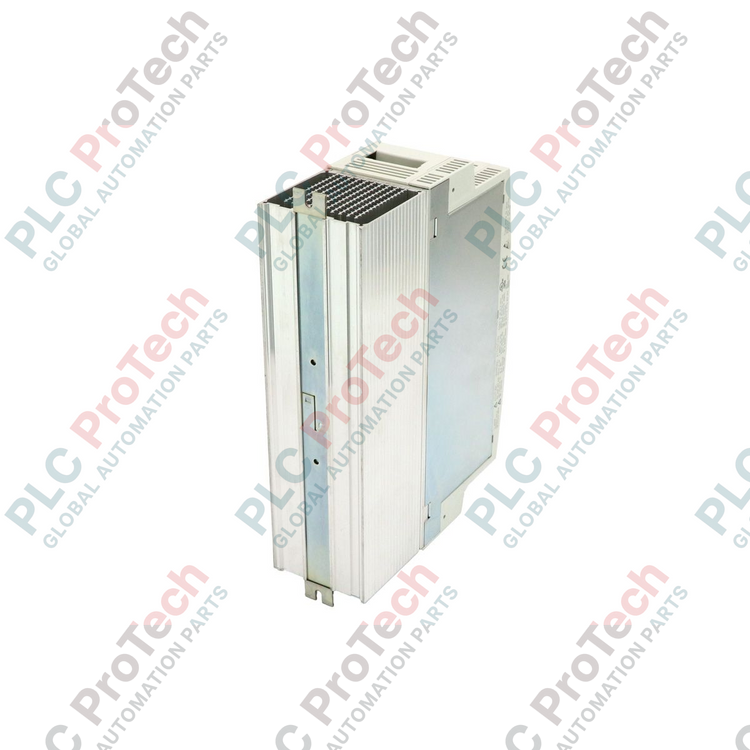

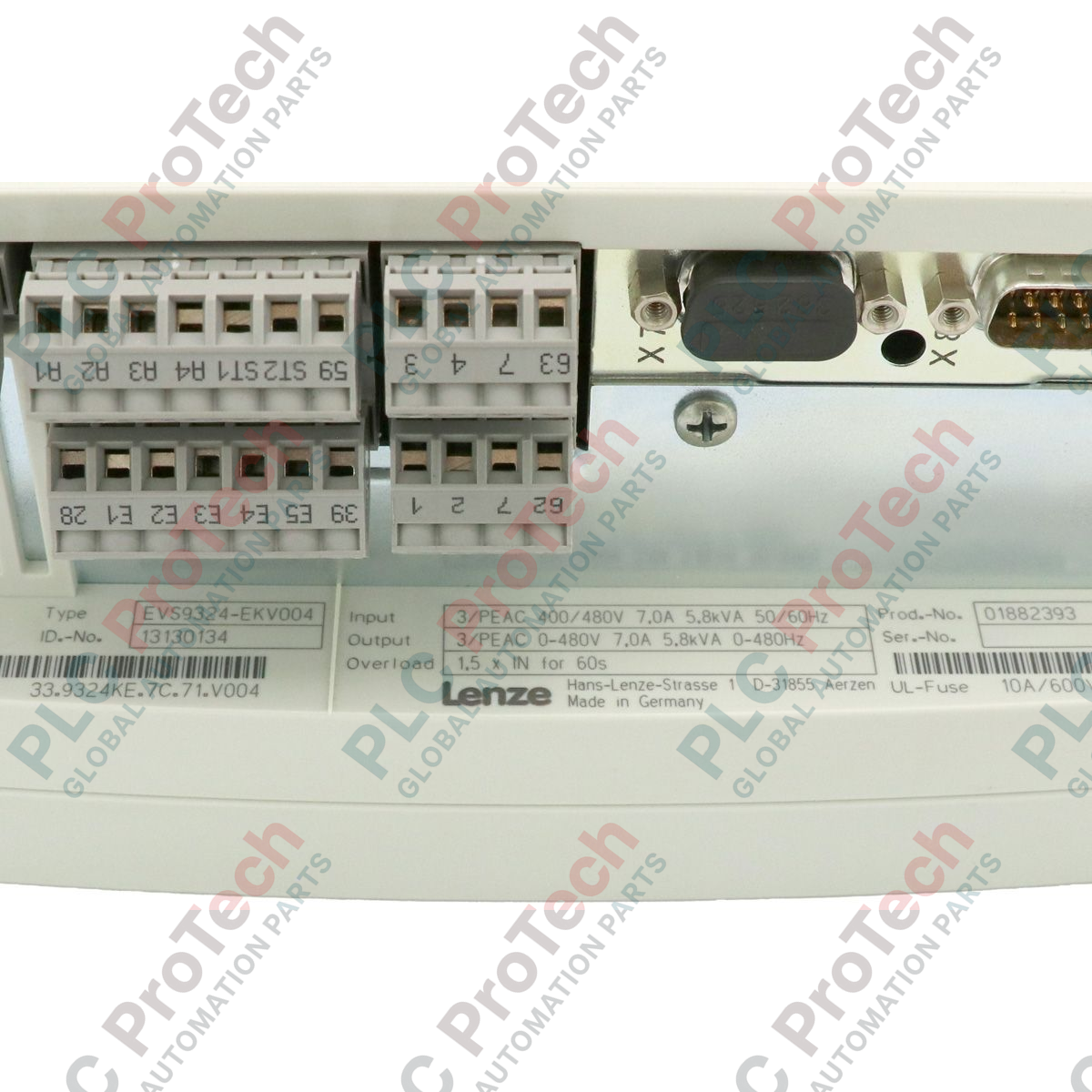

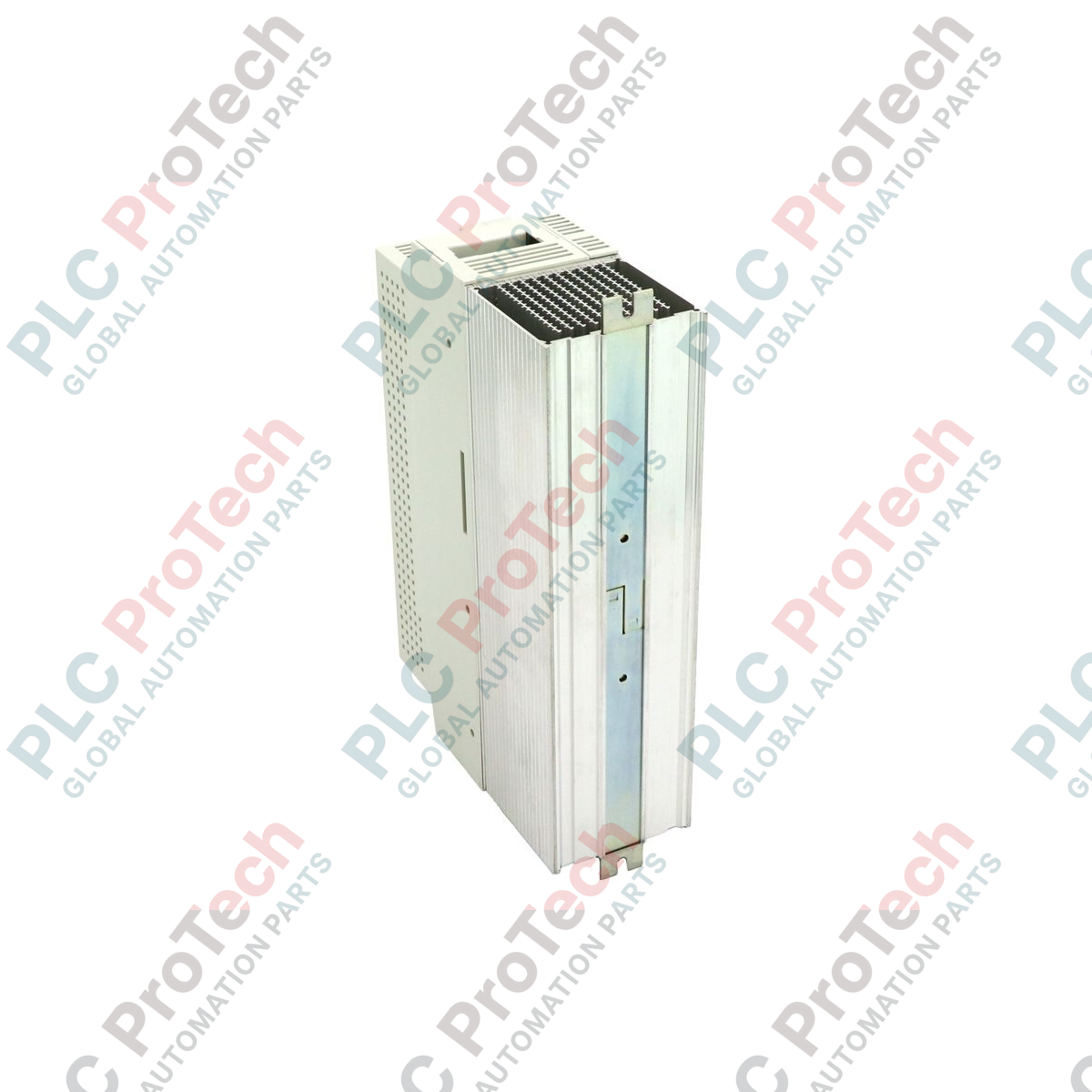

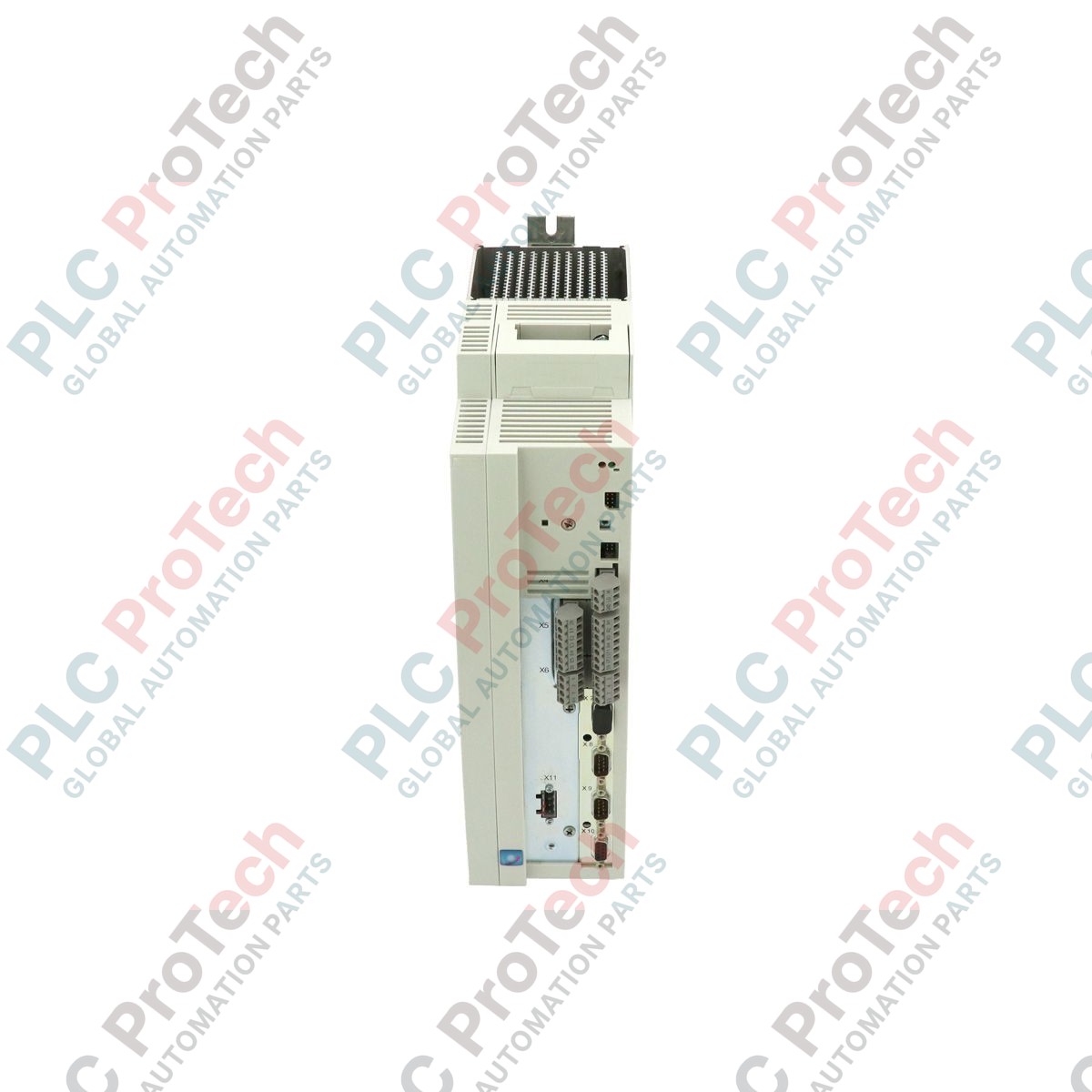

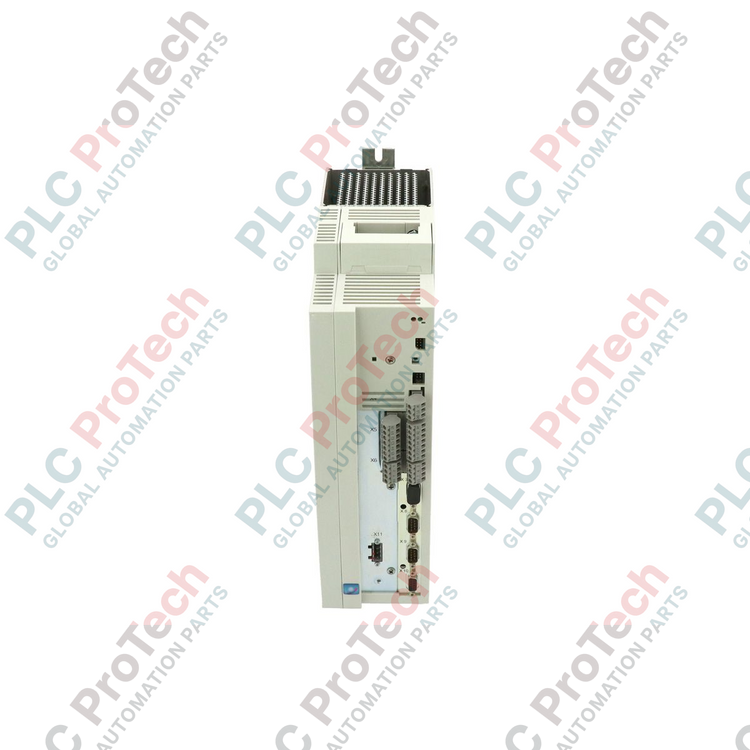

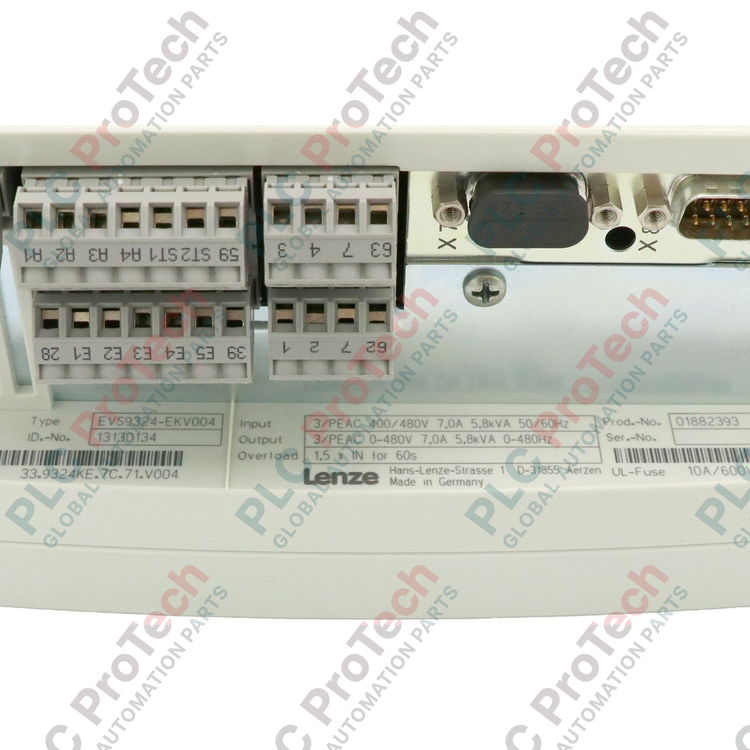

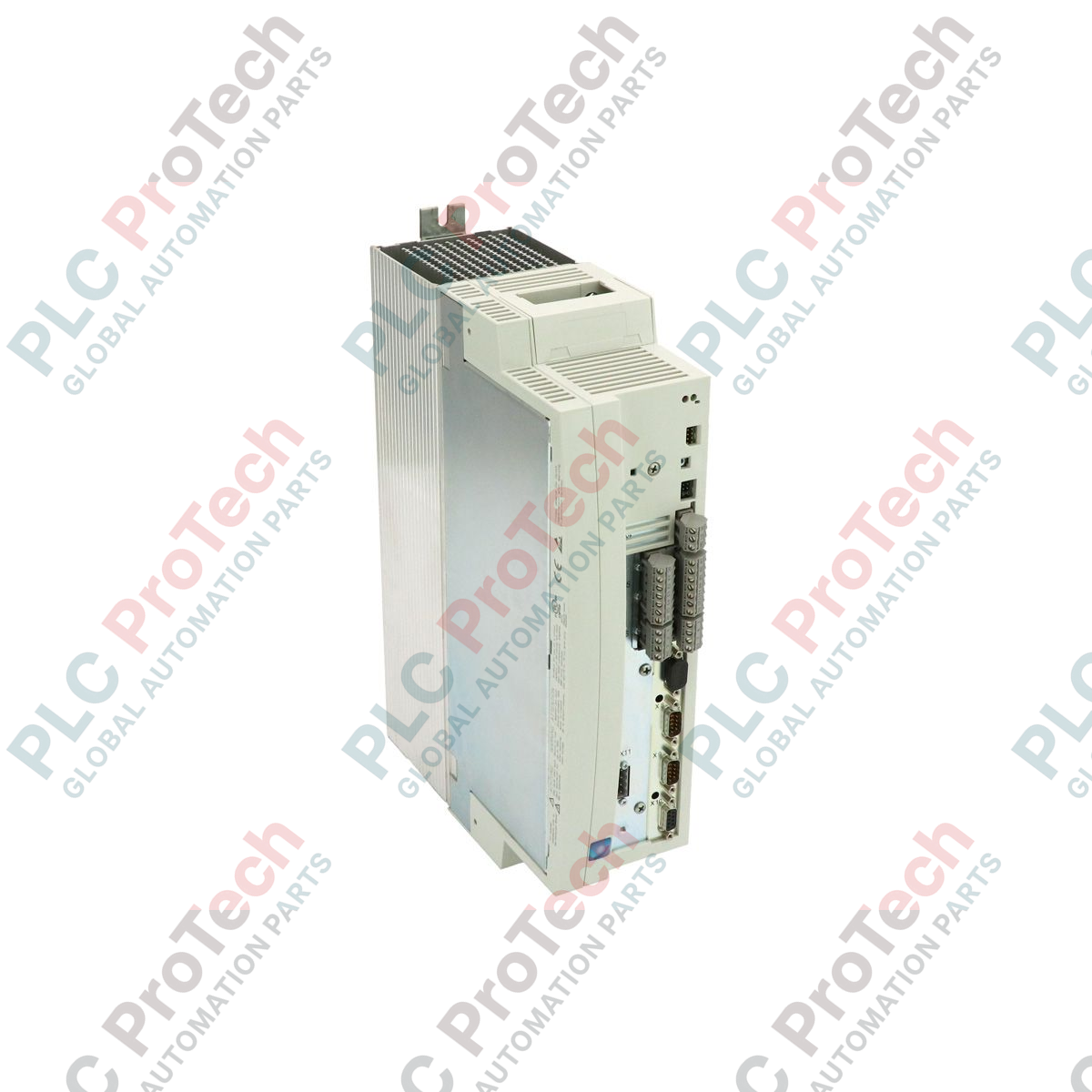

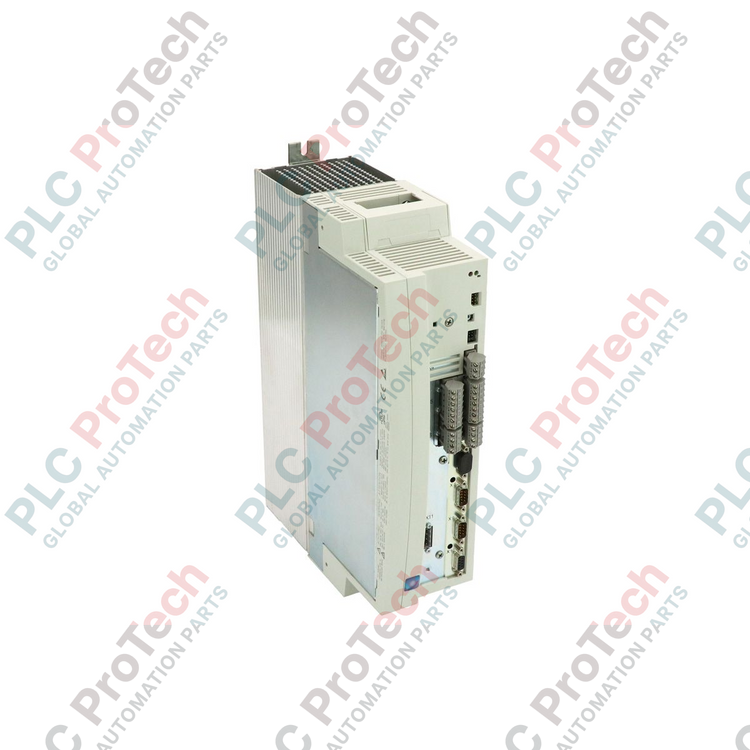

Profilatore camma servo Lenze EVS9324-EKV004 serie 9300 (3.0 kW)

Panoramica del prodotto

Il EVS9324-EKV004 (EVS9324 EKV004) è un profilatore di camma servo ad alta precisione della sofisticata serie 9300 di Lenze. Con una potenza nominale di 3.0 kW, questo azionamento è progettato specificamente per sostituire le camme meccaniche con profili elettronici flessibili basati su software. È un componente essenziale per le applicazioni che richiedono movimenti sincronizzati complessi, come seghe volanti, taglierine rotative e macchinari per il confezionamento ad alta velocità. Dotato di grado di protezione IP20 per l'installazione in armadio, l' EVS9324-EKV004 offre un'architettura collaudata e robusta per la sincronizzazione master-slave. Sebbene questa serie si trovi attualmente nella fase di dismissione, rimane un punto di riferimento per la manutenzione e l'ammodernamento di linee di produzione ad alte prestazioni che richiedono temporizzazione deterministica e posizionamento a livello micrometrico.

Configurazione tecnica

La variante "Servo Cam Profiler" (EK) dell'EVS9324-EKV004 si distingue per la capacità di memorizzare ed eseguire internamente curve di movimento complesse. Questa funzionalità consente all'azionamento di seguire un asse master (tramite segnale encoder o master virtuale) ed eseguire movimenti non lineari basati su un percorso 2D predefinito. Lo stadio di potenza da 3.0 kW è ottimizzato per una risposta dinamica rapida e supporta il feedback ad alta risoluzione tramite resolver o encoder, per mantenere la stabilità alle alte velocità. Il design compatto e di ridotta larghezza (9.70 cm) facilita il montaggio ad alta densità nei quadri elettrici, mentre l'integrazione nell'ecosistema Lenze Global Drive Control (GDC) consente agli ingegneri di visualizzare e regolare i profili di camma con precisione al millisecondo.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio di un "profilatore di camma" rispetto a un inverter servo standard?

Un inverter standard segue una velocità o una posizione impostata. La variante EVS9324-EKV004 (EK) consente di programmare una relazione specifica tra un asse master e il motore slave. Ciò permette di realizzare movimenti complessi, come una lama che accelera per adattarsi esattamente alla velocità di un nastro in movimento durante il taglio e poi torna alla posizione iniziale, il tutto senza camme meccaniche.

L'EVS9324-EKV004 è compatibile con diversi sistemi di feedback?

Sì. La serie 9300 utilizza un sistema di feedback modulare. A seconda del modulo plug-in installato, può supportare resolver (standard per la maggior parte dei motori Lenze), encoder SinCos o encoder incrementali TTL.

Come si trasferiscono i profili di camma all'azionamento?

I profili di camma vengono generalmente creati nel "Lenze Cam Editor" all'interno della suite software GDC. Una volta definita la curva matematica, questa viene scaricata come tabella dati nella memoria non volatile dell'azionamento tramite l'interfaccia RS-232/485 o CAN.

Guida all'ingegneria e all'installazione

• Cablaggio sincrono: per le configurazioni master-slave, assicurarsi che il segnale dell'encoder master sia distribuito utilizzando cavi schermati a bassa capacità. Qualsiasi jitter del segnale sull'ingresso master verrà amplificato dal profilatore di camma, causando potenzialmente vibrazioni meccaniche.

• Gestione termica: l'unità da 3.0 kW utilizza il raffreddamento ad aria forzata. Quando si montano più unità EVS9324, mantenere la distanza affiancata raccomandata da Lenze per assicurarsi che il flusso d'aria verticale non sia ostruito. Controllare periodicamente lo stato della ventola interna tramite i parametri diagnostici dell'azionamento.

• Considerazioni sulla sicurezza: poiché i profili di camma possono comportare accelerazioni rapide e non lineari, verificare sempre le impostazioni dei "Limiti meccanici" nel software. Assicurarsi che la coppia di picco richiesta dal profilo di camma non superi la potenza nominale di 3.0 kW o la coppia di stallo di picco del motore, per evitare interventi per "errore di inseguimento" (OC1).
