Manufacturer: Mitsubishi Electric
Product No.: FR-A740-15K
Country of origin:United States
Product Type: Azionamenti a frequenza variabile
Payment: T/T, Western Union
Weight: 7500g
Shipping port: Xiamen
Warranty: 12 months

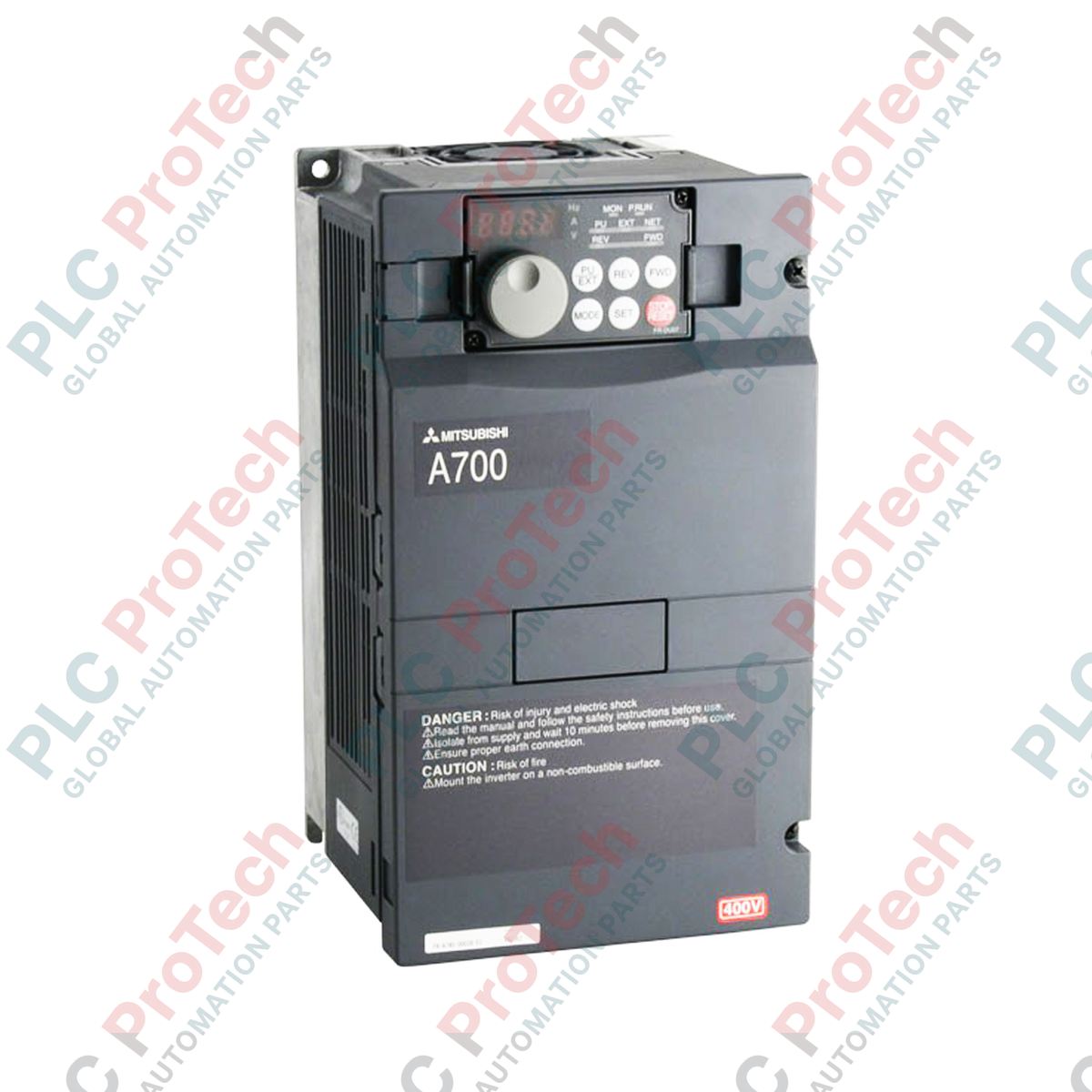

Progettato per offrire un controllo vettoriale ad alte prestazioni nelle applicazioni industriali pesanti, l'inverter di frequenza Mitsubishi Electric FR-A740-15K garantisce una regolazione precisa del motore in presenza di profili operativi impegnativi. Questo azionamento a frequenza variabile (VFD) della serie FR-A700 è progettato per sistemi complessi che richiedono coppia elevata, eccezionale precisione della velocità e dinamiche avanzate di controllo del motore. Funzionando con un ingresso trifase di classe 400 V, gestisce una potenza nominale del motore di 15 kW, risultando un componente affidabile per macchinari pesanti, linee di estrusione, gru e sistemi di produzione continua.
Dotato di controllo vettoriale reale senza sensore (RSV) e di algoritmi avanzati di controllo vettoriale, l'azionamento offre prestazioni eccellenti in termini di velocità e coppia senza richiedere il feedback di un encoder. La funzionalità PLC integrata consente agli utenti di personalizzare direttamente le sequenze di controllo all'interno dell'inverter, riducendo l'impiego di hardware esterno e semplificando l'integrazione del sistema.
| Parametro | Valore / Specifica |
|---|---|
| Produttore | Mitsubishi Electric |
| Numero di modello | FR-A740-15K |
| Serie dell'inverter | FR-A700 |
| Classe di tensione | Classe 400 V (trifase da 380 a 480 V CA, 50/60 Hz) |
| Fluttuazione consentita della tensione CA | Da 323 a 528 V CA (50 Hz/60 Hz) |
| Potenza motore applicabile | 15 kW |
| Corrente nominale di uscita | 31 A |
| Corrente nominale di sovraccarico | 150% per 60 secondi, 200% per 3 secondi (a una temperatura ambiente di 50 °C) |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
| Grado di protezione | IP20 (tipo aperto) |
| Peso netto | 7,5 kg |
| Peso di spedizione (calcolato) | 9,0 kg |
| Gruppo di terminali | Assegnazione funzionale |
|---|---|
| R/L1, S/L2, T/L3 | Terminali di ingresso dell'alimentazione principale CA trifase. |
| U, V, W | Collegamenti di uscita CA trifase al motore a induzione. |
| P/+, PR | Terminale di collegamento per la resistenza di frenatura esterna opzionale. |
| STF / STR | Terminali di controllo per l'avvio della rotazione in avanti / l'avvio della rotazione inversa. |
| 10, 2, 5 | Terminali di ingresso analogico (da 0 a 10 VCC, da 4 a 20 mA) per riferimenti di frequenza esterni. |
Quando si sostituiscono o si reperiscono ricambi compatibili, tenere presente che il FR-A740-15K ha equivalenti funzionali nel più recente FR-A840-00380-E2-60 (serie A800). Il trasferimento dei parametri dalla serie A700 alla serie A800 può essere automatizzato tramite il software FR Configurator2. Tuttavia, verificare le modifiche all'assegnazione dei terminali, poiché le morsettiere di controllo differiscono nel formato di inserimento dei cavi (morsetti a vite sulla serie A700 rispetto ai morsetti a molla sulla serie A800).
Se si opera in condizioni di temperatura ambiente elevata (oltre 40 degC), la frequenza portante deve essere ridotta (Parametro 72) per evitare guasti prematuri di sovracorrente termica (E.THT). Evitare il funzionamento continuo al di sotto di 6 Hz senza kit aggiuntivi di ventilazione esterna del motore, poiché i motori standard autoventilati subiranno un grave degrado termico alle velocità ridotte a causa della minore velocità della ventola interna.
Assicurarsi sempre che il Parametro 9 (relè elettronico di sovraccarico termico) sia impostato in base alla corrente nominale riportata sulla targa del motore collegato; l'impostazione predefinita di fabbrica corrisponde alla potenza nominale massima del VFD e potrebbe non proteggere adeguatamente i motori più piccoli. Installare i segnali di controllo utilizzando cavi schermati a doppino intrecciato, con la schermatura collegata a terra solo lato azionamento (terminale 5), per ridurre le interferenze elettromagnetiche nei circuiti analogici.
Isolare completamente l'alimentazione CA in ingresso prima di apportare modifiche ai terminali o eseguire ispezioni. Attendere almeno 10 minuti dopo la disconnessione fisica dell'alimentazione affinché i condensatori del bus CC interno si scarichino completamente. Prima di procedere con operazioni che comportano il contatto, verificare con un multimetro digitale calibrato che la tensione del bus CC tra i terminali P/+ e N/- sia inferiore a 45 VCC.
Montare l'inverter verticalmente all'interno di un involucro IP54 se l'ambiente è polveroso o umido, garantendo uno spazio libero minimo di 10 cm sopra e sotto l'unità per una dissipazione del calore senza ostacoli.
Assicurarsi che il collegamento di terra soddisfi i requisiti standard di sicurezza industriale (resistenza di terra inferiore a 10 ohm). Utilizzare un conduttore di protezione in rame di sezione elevata collegato al terminale PE dell'azionamento.
Verificare che il percorso del cavo di potenza sia fisicamente separato dai percorsi dei segnali di controllo e di retroazione dell'encoder per ridurre al minimo il rumore dovuto all'accoppiamento capacitivo.
