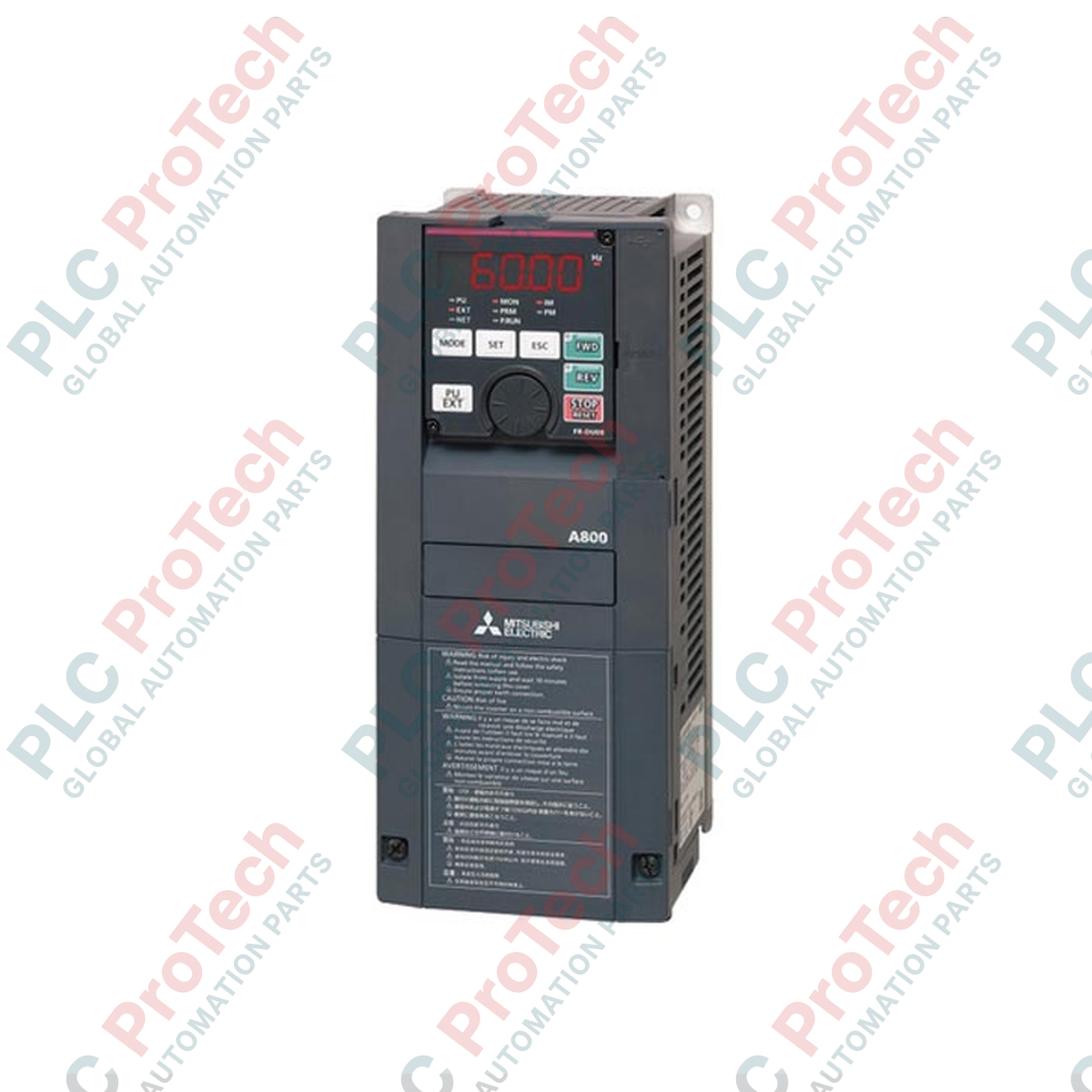

Mitsubishi Electric FR-A840-15K-1 Azionamento a frequenza variabile serie FR-A800

SKU FR-A840-15K-1

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FR-A840-15K-1

  • Country of origin:United States

  • Product Type: Azionamenti a frequenza variabile

  • Payment: T/T, Western Union

  • Weight: 9500g

  • Dimensions: 220 mm x 300 mm x 190 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per il controllo di motori industriali per impieghi gravosi, il Mitsubishi Electric FR-A840-15K-1 funziona come un azionamento a frequenza variabile ad alte prestazioni, progettato per la regolazione precisa della velocità e della coppia elevata. Parte della serie di punta FR-A800, questo inverter trifase incorpora algoritmi avanzati di controllo vettoriale per azionare motori a induzione e a magneti permanenti con eccezionale stabilità. Dispone di una potenza nominale di 15 kW integrata e di interfacce RS-485/422/232 integrate, che consentono una perfetta integrazione nelle architetture di controllo distribuite. Progettato per applicazioni impegnative come estrusori, centrifughe e gru a portale, questo robusto azionamento fornisce un'elevata coppia di avviamento e una regolazione precisa del circuito di velocità, mantenendo la continuità operativa in ambienti difficili.

Caratteristiche

  • Controllo vettoriale reale senza sensori: consente il controllo ad alta coppia a velocità zero senza richiedere un'interfaccia per il feedback dell'encoder.
  • Doppia classe di sovraccarico: configurabile per i profili operativi Servizio normale (ND) e Servizio leggero (LD), per ottimizzare le prestazioni del motore.
  • Funzionalità PLC integrata: esegue logiche di controllo decentralizzate e configurazioni I/O personalizzate direttamente nel processore dell'azionamento.
  • Sicurezza avanzata: circuito di arresto di emergenza a doppio canale integrato, conforme agli standard ISO 13849-1 PLd / SIL2.
  • Ottimizzazione energetica: algoritmi dinamici di risparmio energetico regolano il flusso magnetico in risposta alle variazioni della domanda di carico.

Applicazioni

  • Sistemi meccanici ad alta inerzia, tra cui centrifughe e miscelatori industriali.
  • Sistemi per la movimentazione dei materiali, paranchi a ponte e portali di posizionamento.
  • Macchinari per la produzione pesante, come estrusori, avvolgitori e sistemi di trasporto per carichi pesanti.
  • Applicazioni a coppia variabile, tra cui grandi gruppi di ventilatori industriali e stazioni di pompaggio ad alta pressione.

Specifiche tecniche

Parametro Valore delle specifiche
Produttore Mitsubishi Electric
Riferimento del modello FR-A840-15K-1
Serie FR-A800
Potenza del motore applicabile 15 kW (servizio normale)
Classe di tensione di ingresso CA trifase da 380 a 500 V, 50/60 Hz
Tensione nominale di uscita CA trifase da 380 a 500 V (proporzionale alla tensione di ingresso)
Capacità di uscita 18 kVA
Comunicazione integrata RS-232, RS-422, RS-485 (Modbus-RTU)
Struttura protettiva IP20 (tipo chiuso)
Norma di riferimento CE, UL, cUL
Dimensioni (L x A x P) 220 mm x 300 mm x 190 mm
Peso di spedizione (calcolato) 9.5 kg

Collegamenti e interfacce

Simbolo del morsetto Descrizione / Assegnazione funzionale
R/L1, S/L2, T/L3 Morsetti di ingresso dell'alimentazione CA trifase.
U, V, W Collegamenti di uscita CA trifase al motore a induzione/PM.
P/+, PR Morsetti di collegamento per la resistenza di frenatura dinamica esterna opzionale.
STF / STR Ingressi di comando Avvio avanti / Avvio indietro.
SD Morsetto comune per i segnali di ingresso di comando (isolato dal comune analogico 5).
10, 2, 5 Ingresso per l'impostazione analogica della velocità (riferimento +10V, ingresso 0-5V/0-10V, comune analogico).

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questo azionamento sostituisce direttamente i sistemi FR-A740-15K precedenti. Sebbene le dimensioni di montaggio siano fisicamente identiche, i parametri di configurazione devono essere migrati. Durante la messa in servizio tramite il software FR Configurator2, verificare che il parametro Pr. 189 (livello di rilevamento LDT) e Pr. 570 (impostazione della classificazione multipla) siano configurati correttamente in base al profilo di carico dell'unità precedente.

Problemi applicativi e note ingegneristiche

L'utilizzo di questo azionamento in quadri chiusi e non ventilati, a temperature ambiente superiori a 40 °C, richiede una riduzione del 10% della corrente di uscita. L'impostazione della frequenza portante (Pr. 72) oltre 2 kHz su cavi motore lunghi (superiori a 50 metri) può indurre correnti di dispersione capacitiva, causando i guasti E.THT (sovraccarico dell'inverter) o E.OC1 (sovracorrente durante l'accelerazione).

Suggerimenti per la messa in servizio e il cablaggio

Per prevenire interferenze elettromagnetiche nel circuito di riferimento analogico della velocità, separare di almeno 30 cm le linee del segnale 0-10V (morsetti 2 e 5) dalle linee di uscita del motore ad alta tensione. Collegare direttamente la carcassa del motore al morsetto di terra dell'inverter e assicurarsi che la schermatura del cavo di comando sia collegata a terra solo sul lato dell'azionamento.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare tutte le fonti di alimentazione principale e di comando prima di effettuare i collegamenti fisici all'azionamento. Attendere almeno 10 minuti dopo aver scollegato l'alimentazione per consentire la scarica dei condensatori del bus interno. Prima di procedere, verificare sempre con un voltmetro calibrato che la tensione del collegamento CC tra i morsetti P/+ e N/- sia inferiore a 30 V CC.

1
Montare l'inverter verticalmente all'interno di un quadro elettrico protetto da polvere e umidità, garantendo una distanza minima di 50 mm sopra e sotto le ventole di raffreddamento.
2
Collegare l'alimentazione trifase in ingresso ai morsetti di ingresso rete R/L1, S/L2 e T/L3. Non collegare l'alimentazione in ingresso ai morsetti di uscita U, V e W.
3
Instradare i cavi di uscita del motore attraverso una canalina dedicata e collegata a terra fino ai morsetti U, V e W, mantenendoli fisicamente separati dai cavi di comando e strumentazione.
4
Collegare i segnali di comando e i circuiti di sicurezza alla morsettiera con morsetti a molla, assicurando la corretta configurazione dell'interruttore della logica sink/source.

FAQ

Qual è la potenza di uscita continua massima di questo azionamento?

L'azionamento è progettato per erogare 15 kW di potenza in uscita a un motore asincrono standard in condizioni di funzionamento normali, con una potenza nominale di 18 kVA.

Questo azionamento supporta il controllo vettoriale senza sensore?

Sì, integra il controllo vettoriale reale senza sensore, consentendo una coppia di avviamento elevata e una regolazione precisa della velocità senza richiedere un encoder esterno.

Quanto tempo devo attendere prima di intervenire sull'azionamento dopo aver scollegato l'alimentazione?

È necessario attendere almeno 10 minuti per consentire la scarica dei condensatori del collegamento CC. Misurare sempre la tensione CC tra i terminali P/+ e N/- per verificare che sia inferiore a 30 V prima di iniziare i lavori.

Posso utilizzare una resistenza di frenatura esterna con questo azionamento?

Sì, è possibile collegare direttamente una resistenza di frenatura dinamica esterna ai terminali P/+ e PR per dissipare l'energia rigenerativa dei carichi ad alta inerzia.
