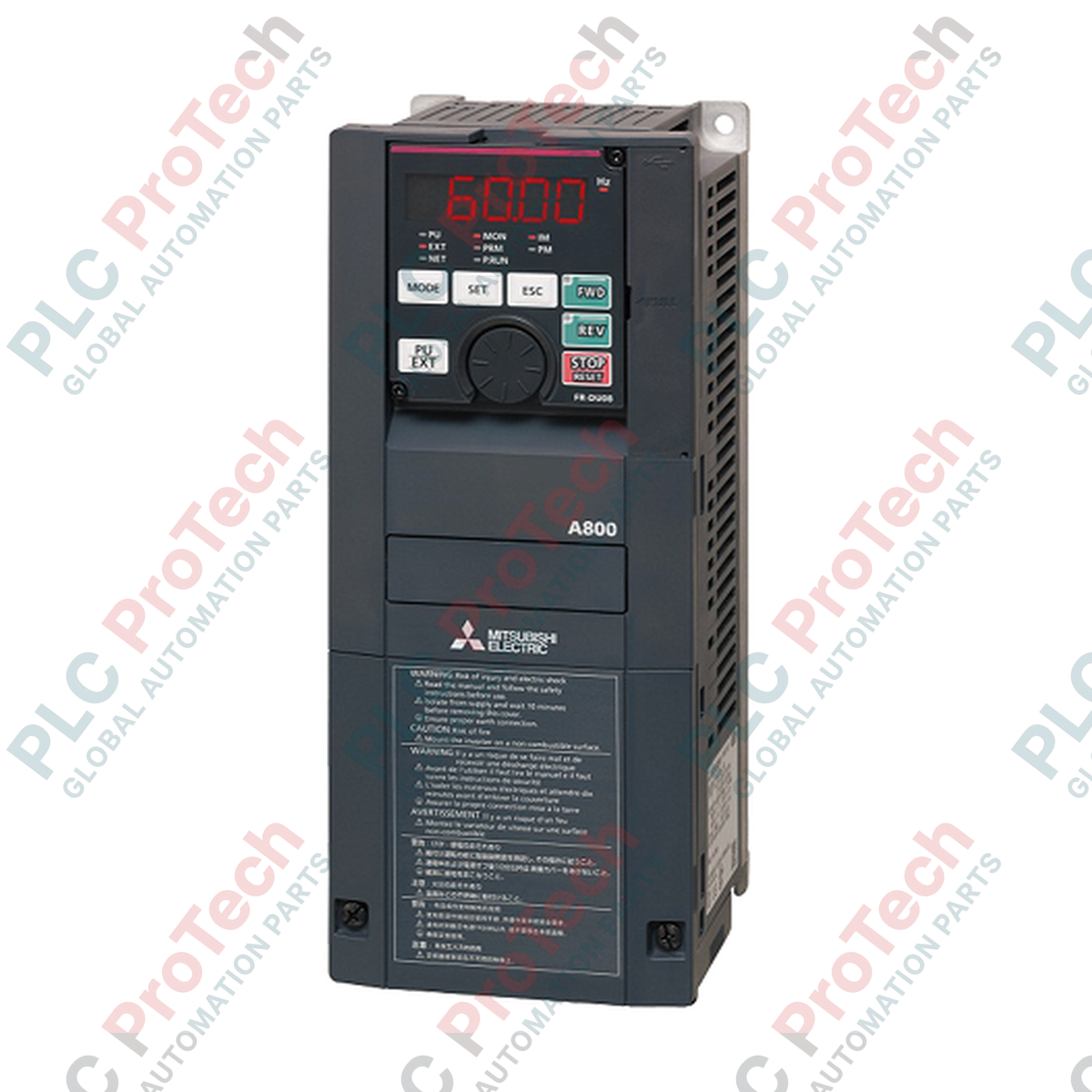

Inverter VFD Mitsubishi Electric FR-A840-3.7K FREQROL-A 800

SKU FR-A840-3.7K

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: FR-A840-3.7K
Country of origin:United States
Product Type: Azionamenti a frequenza variabile
Payment: T/T, Western Union
Weight: 4400g
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Progettato per carichi industriali pesanti a elevata coppia, il convertitore di frequenza Mitsubishi Electric FR-A840-3.7K offre un controllo vettoriale preciso della velocità all'interno della gamma FREQROL-A 800. Questo inverter ad alte prestazioni supporta quattro diverse classi di servizio (SLD, LD, ND e HD), consentendo agli integratori di sistema di dimensionare la capacità di azionamento del motore da 2,2 kW a 5,5 kW in base ai profili di carico. Alimentato da una rete trifase da 380 a 500 VAC, FR-A840-3.7K integra il controllo vettoriale avanzato senza sensore, il controllo vettoriale PM senza sensore e le comunicazioni RS-485 integrate, garantendo un'eccellente stabilità della velocità, prestazioni ottimali della coppia a bassa velocità e un'integrazione fluida con i sistemi di automazione.

Caratteristiche principali

Quattro classi di sovraccarico: Configurabile per i profili Super Light Duty (SLD), Light Duty (LD), Normal Duty (ND) e Heavy Duty (HD), per soddisfare i requisiti specifici dell'applicazione.
Algoritmi di controllo avanzati: Supporta il controllo vettoriale reale senza sensore, il controllo vettoriale PM senza sensore e il controllo vettoriale (con scheda di feedback opzionale) per massimizzare le prestazioni del motore.
Ampia integrazione di rete: Porta RS-485 integrata, compatibile tramite espansione con CC-Link, CC-Link IE Field, DeviceNet, PROFIBUS-DP e Modbus RTU.
Elevata coppia di spunto: Fornisce una coppia di spunto fino al 250% a 0,3 Hz in modalità Heavy Duty (HD), con controllo vettoriale reale senza sensore.
Funzioni di sicurezza integrate: Safe Torque Off (STO) a doppio canale, conforme agli standard di sicurezza per l'arresto di emergenza protettivo.

Applicazioni

Sistemi di trasporto e movimentazione dei materiali: Utilizzo di un'elevata coppia di spunto e di un controllo della decelerazione rapida.
Controllo di pompe e ventilatori: Ottimizzazione energetica mediante l'algoritmo integrato di controllo dell'eccitazione ottimale.
Estrusori e centrifughe: Regolazione della velocità per impieghi gravosi con recupero dalle variazioni continue del carico.
Paranchi e gru: Posizionamento preciso dei carichi mediante PWM ad alta frequenza portante e sequenziamento del freno meccanico.

Specifiche tecniche

Parametro	Valore / Specifica
Produttore	Mitsubishi Electric
Numero di modello	FR-A840-3.7K
Serie	FREQROL-A 800
Tensione / frequenza di ingresso	CA trifase da 380 a 500 V, 50 Hz / 60 Hz
Variazione di tensione consentita	Da 323 a 550 V CA, 50 Hz / 60 Hz
Potenza per servizio normale (ND)	3,7 kW (corrente nominale: 9,0 A)
Potenza per servizio super leggero (SLD)	5,5 kW (corrente nominale: 12,6 A)
Potenza per servizio gravoso (HD)	2,2 kW (corrente nominale: 6,0 A)
Intervallo della tensione di uscita	CA trifase da 380 a 500 V
Intervallo della frequenza di uscita	Da 0,2 a 590 Hz (limite vettoriale/sensorless: 400 Hz)
Corrente nominale di sovraccarico (ND)	150% per 60 secondi, 200% per 3 secondi (a 50 °C)
Metodo di raffreddamento	Raffreddamento ad aria forzata
Grado di protezione dell'involucro	IP20 (tipo chiuso)
Temperatura di esercizio	Da -10 a +50 °C (LD/ND/HD senza congelamento); da -10 a +40 °C (SLD)
Temperatura di stoccaggio	Da -20 a +65 °C
Peso netto	3,3 kg (7,28 lb)
Peso di spedizione	4,4 kg (9,70 lb)

Collegamenti e interfacce

Designazione del morsetto	Tipo di segnale / Assegnazione	Specifiche elettriche
R/L1, S/L2, T/L3	Ingresso di alimentazione CA	CA trifase da 380 a 500 V, 50/60 Hz
U, V, W	Collegamenti di uscita del motore	CA trifase variabile modulata
Morsetto 2	Ingresso analogico di comando della frequenza tramite tensione	Da 0 a 5 V CC, da 0 a 10 V CC (selezionabile)
Morsetto 4	Ingresso analogico di comando della frequenza tramite corrente	Da 4 a 20 mA (o da 0 a 20 mA)
Morsetto 1	Ingresso analogico ausiliario (offset di frequenza)	-10 a +10 V CC o -5 a +5 V CC
12 morsetti di controllo	Ingressi di contatto configurabili (multivelocità, reset, STO)	Logica optoisolata a 24 V CC

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'FR-A840-3.7K è il successore tecnico diretto dei modelli FR-A740-3.7K legacy. Mantiene gli stessi schemi di montaggio fisico, ma offre un'esecuzione migliorata dell'algoritmo vettoriale. Durante l'aggiornamento di un sistema, i parametri dei vecchi azionamenti possono essere estratti e caricati nel nuovo inverter utilizzando il software Mitsubishi FR Configurator2 tramite la porta host USB integrata; tuttavia, è opportuno verificare le caratteristiche del monitoraggio delle fasi per evitare lievi anomalie di regolazione con carichi ad alta inerzia.

Problemi applicativi e note tecniche

Gli ingegneri devono prestare attenzione quando utilizzano la classe di potenza Super Light Duty (SLD). Sebbene SLD aumenti la capacità di corrente di uscita continua a 12.6 A per i carichi a coppia variabile (pompe e ventole), la temperatura ambiente operativa consentita scende a un massimo di 40 degC (rispetto ai 50 degC delle configurazioni ND e HD standard). L'installazione di un'unità configurata per SLD all'interno di un quadro esterno non ventilato può causare rapidamente guasti di declassamento termico (E.THT o E.TBM) se la temperatura ambiente del quadro supera i 40 degC.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che i microinterruttori hardware situati sulla morsettiera del circuito di comando siano configurati in base al tipo di segnale previsto prima di applicare la tensione di comando. Se si configura il Terminale 4 per un ingresso di corrente da 4 a 20 mA, verificare che il Parametro 267 sia impostato su '0' (valore iniziale) e che il selettore dell'ingresso sia nella posizione 'I'. Lasciare il selettore su 'V' (tensione) mentre si applica un ingresso a loop di corrente può danneggiare i circuiti dell'ingresso analogico.

Linee guida per l'installazione

AVVERTENZA CRITICA: RISCHIO DI ALTA TENSIONE

Prima di eseguire qualsiasi operazione di cablaggio o manutenzione su questo inverter a frequenza variabile, isolare l'alimentazione primaria CA e attendere almeno 10 minuti. Utilizzare un voltmetro CC calibrato per verificare che il LED di carica del bus CC si sia spento e che la tensione tra i terminali P/+ e N/- sia scesa al di sotto di 30 VDC. Il mancato rispetto dei tempi di scarica può causare scosse elettriche letali o la distruzione del dispositivo.

1

Orientamento di montaggio: Installare l'inverter verticalmente su una piastra posteriore piana e non infiammabile. Assicurare almeno 50mm di spazio libero sopra e sotto lo scarico della ventola di raffreddamento, per mantenere un flusso d'aria convettivo forzato ottimale.

2

Collegamenti di alimentazione e messa a terra: Terminare le linee di ingresso delle fasi (L1, L2, L3) e le linee di uscita verso il motore (U, V, W) utilizzando i capicorda ad anello consigliati. Assicurarsi che il terminale di messa a terra di protezione (PE) sia collegato direttamente alla barra di terra del quadro principale mediante un conduttore in rame a bassa impedenza.

3

Schermatura dei comandi: Instradare tutti i cavi dei segnali di comando e analogici attraverso canaline separate, isolandoli dai cavi di ingresso/uscita ad alta potenza. Collegare a terra le schermature intrecciate delle linee di comando solo sulla piastra di messa a terra lato inverter, per eliminare i loop di massa.

FAQ

Quali sono le capacità di uscita del motore per ciascuno dei quattro valori nominali di servizio di questo VFD?

L'FR-A840-3.7K offre 4 valori nominali selezionabili: Super Light Duty (SLD) supporta motori fino a 5,5 kW (12,6 A), Light Duty (LD) supporta motori fino a 5,5 kW (11,5 A), Normal Duty (ND) supporta per impostazione predefinita 3,7 kW (9,0 A) e Heavy Duty (HD) supporta motori fino a 2,2 kW (6,0 A).

L'FR-A840-3.7K richiede una resistenza di frenatura esterna?

L'inverter dispone di un transistor di frenatura integrato in grado di gestire la rigenerazione con cicli di lavoro elevati. Tuttavia, per applicazioni con frenatura rigenerativa intensa, come il sollevamento verticale o gli arresti rapidi con elevata inerzia, è necessario collegare una resistenza di frenatura esterna (FR-ABR) ai morsetti P/+ e PR.

Come si commuta il morsetto 4 dalla modalità tensione alla modalità corrente?

Spostare l'interruttore hardware sulla scheda del circuito di controllo nella posizione "I" per la corrente. Quindi, impostare il parametro 267 su "0" per abilitare l'ingresso da 4 a 20 mA oppure su "2" per l'ingresso in tensione da 0 a 5 V CC.

Questo convertitore di frequenza può azionare un motore a magneti permanenti (PM)?

Sì, questo convertitore offre di serie il controllo vettoriale senza sensore dedicato ai motori PM. Prima di avviare il funzionamento, è necessario configurare i parametri del motore (Pr. 99 e Pr. 80) ed eseguire la sequenza di autotuning a vuoto per il motore PM.
