Mitsubishi Electric

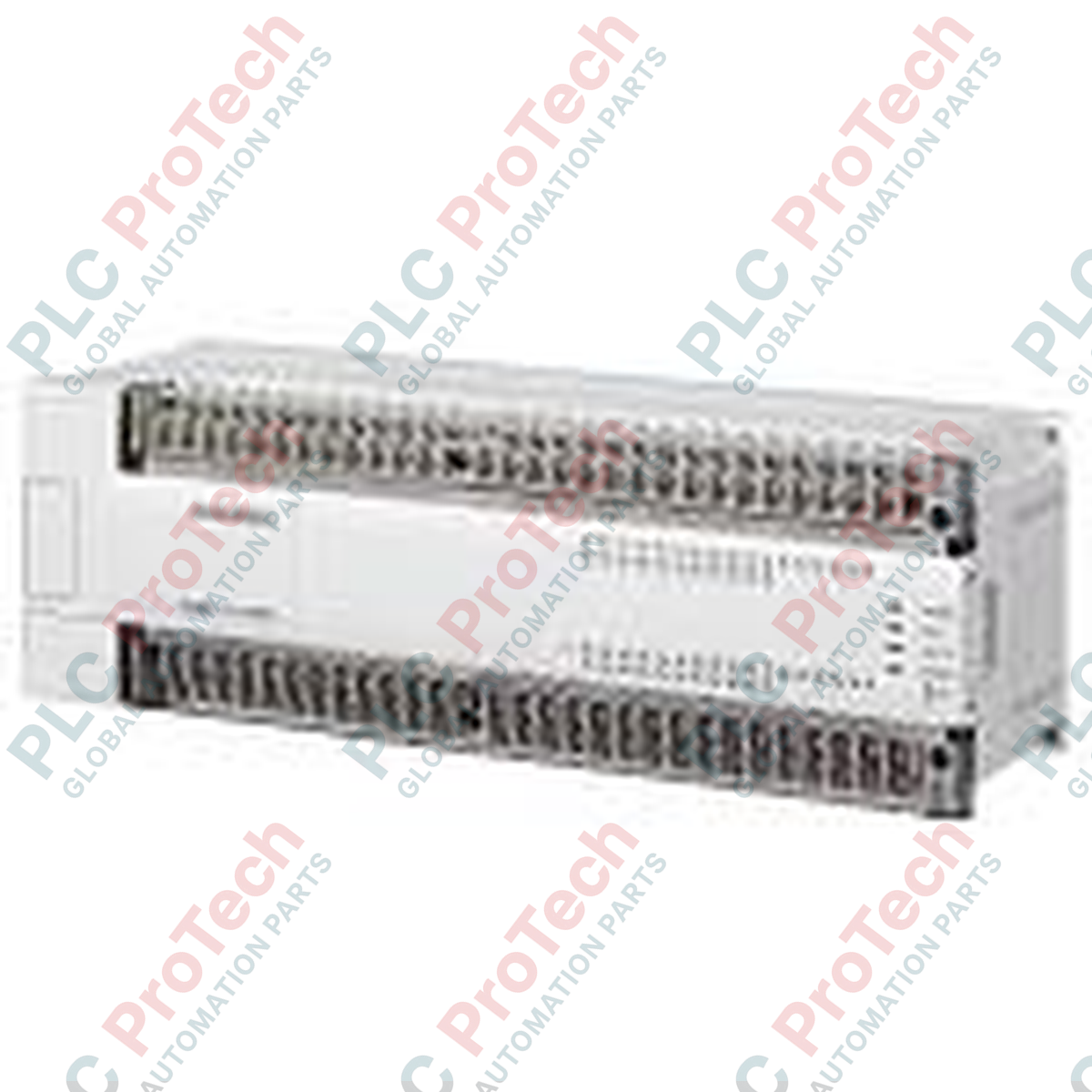

Unità principale PLC Mitsubishi Electric FX2N-128MR-001 serie MELSEC FX2N

SKU FX2N-128MR-001

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FX2N-128MR-001

  • Country of origin:United States

  • Product Type: Moduli CPU PLC

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 350 mm x 110 mm x 90 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Description

Descrizione

Gestendo fino a 128 punti I/O locali, Mitsubishi Electric FX2N-128MR-001 funge da controllore ad alta densità nell'architettura legacy micro-PLC MELSEC FX2N. Questa unità base integra 64 ingressi digitali (24V CC, sink/source selezionabile) e 64 uscite a relè in un alloggiamento unico e compatto, offrendo un punto di controllo affidabile per macchinari ad alto numero di I/O e linee di assemblaggio. Progettata per supportare l'espansione modulare, l'unità è compatibile con blocchi di estensione della serie FX2N, moduli analogici e adattatori di comunicazione, per ampliare le capacità del sistema di controllo al variare delle esigenze del processo.

  • Caratteristiche
  • Controllo ad alta densità tutto-in-uno: integra 128 terminali fisici di ingresso/uscita in un unico chassis, riducendo lo spazio necessario nell'armadio.
  • Configurazione flessibile degli ingressi: configurabile per la logica sink o source tramite un semplice collegamento ai terminali hardware.
  • Uscite a relè robuste: le uscite a relè con contatto pulito supportano fino a 2A per canale per la commutazione di carichi dei circuiti di controllo CA o CC.
  • Architettura espandibile: l'interfaccia bus integrata consente il collegamento diretto di ulteriori blocchi di espansione digitali e funzionali.

Supporto per cassette di memoria del programma: include uno slot per cassette opzionali di memoria EEPROM o Flash per semplificare il backup e il trasferimento dei programmi.

  • Applicazioni
  • Sistemi di movimentazione dei materiali: smistamento su trasportatori, controllo di pallettizzatori e tavole di trasferimento a più stazioni.
  • Macchinari per il confezionamento: riempitrici multivia, macchine form-fill-seal e impianti per la sigillatura di cartoni pesanti.
  • Linee di assemblaggio automobilistico: coordinamento di attuatori pneumatici, tavole rotanti e interblocchi di sicurezza locali.

Gestione delle acque municipali: stazioni di controllo per pompe multiple con elementi di monitoraggio ausiliari.

Specifiche tecniche Parametro
Valore della specifica Mitsubishi Electric
Numero di modello FX2N-128MR-001
Nome della serie MELSEC FX2N
Tensione di alimentazione Da 100 a 240 V CA (+10% / -15%), 50/60 Hz
Consumo energetico 100 VA
Ingressi integrati 64 canali (24V CC, 7mA, sink/source selezionabile)
Uscite integrate 64 canali (contatti a relè, 2A/punto, 8A/comune)
Tempo di risposta (ingressi) Circa 10 ms (regolabile tramite filtri software)
Tempo di risposta (uscite) Circa 10 ms (rilascio / eccitazione del relè meccanico)
Linguaggio di programmazione Elenco istruzioni (IL), schema a contatti (LD), SFC
Temperatura di esercizio Da 0 a 55 gradi Celsius
Paese di origine Giappone
Peso di spedizione (calcolato) 3.0 kg
Dimensioni dell'imballaggio (calcolate) 350 mm x 110 mm x 90 mm

Disposizione dei terminali e configurazione del circuito

Sezione della morsettiera Etichetta del terminale Assegnazione funzionale
Alimentazione e messa a terra L, N, PE Collegamenti di linea, neutro e terra di protezione a 100-240V CA
Alimentazione di servizio 24V, 0V Uscita di alimentazione ausiliaria a 24V CC per sensori esterni (max 460mA)
Comune della logica di ingresso S/S Terminale di selezione sink/source (collegare a 24V o 0V)
Ingressi digitali Da X0 a X77 64 ingressi digitali con indirizzamento ottale (X0-X7, X10-X17... X70-X77)
Uscite digitali Da Y0 a Y77 64 contatti relè normalmente aperti con indirizzamento ottale, raggruppati per terminali comuni

Modelli alternativi e compatibilità

La serie FX2N è una linea legacy. Quando si aggiornano sistemi che utilizzano FX2N-128MR-001, il sostituto moderno diretto di Mitsubishi Electric è FX3U-128MR/ES-A. Sebbene il modello FX3U presenti una struttura e dimensioni compatibili per facilitare il retrofit, vi sono considerazioni critiche:

  • Migrazione del programma: i programmi legacy di FX2N possono essere convertiti nel formato FX3U all'interno del software GX Developer o GX Works2/3. Esaminare attentamente i set di istruzioni, poiché i tempi di esecuzione su FX3U sono significativamente più rapidi e ciò può influire sui cicli legacy temporizzati via software.
  • Cablaggio della morsettiera: le disposizioni delle morsettiere sono quasi identiche, ma il passo dei terminali e la larghezza fisica dei moduli devono essere verificati incrociando i dati prima della sostituzione, per assicurare un'adeguata profondità nel quadro.

Errori applicativi e note tecniche

  • Declassamento dei contatti del relè: i carichi CA induttivi (solenoidi, contattori) generano grandi picchi di tensione alla diseccitazione. Per massimizzare la durata del relè, installare soppressori di sovratensione (reti RC) in parallelo al carico. Per i carichi CC induttivi, installare sempre un diodo di ricircolo.
  • Gestione termica: nei quadri di controllo chiusi, montare sempre orizzontalmente questa unità con molti I/O per garantire il flusso d'aria convettivo. Il montaggio verticale limita il flusso d'aria e può causare il deterioramento termico prematuro del modulo di alimentazione interno.
  • Corrente di spunto: il blocco di alimentazione CA da 100-240V presenta una corrente di spunto che può raggiungere un picco di 40A. Assicurarsi che gli interruttori automatici a monte siano dimensionati con una curva di ritardo adeguata per evitare interventi intempestivi all'accensione.

Linee guida per l'installazione

AVVERTENZA CRITICA:

Rischio di forti scosse elettriche. Scollegare e isolare completamente tutte le fonti di alimentazione esterne CA e CC prima di aprire i coperchi dei terminali o eseguire il cablaggio. In caso contrario, si possono causare la distruzione dell'apparecchiatura, incendi o lesioni gravi.

1
Montare l'unità su una guida DIN standard da 35 mm oppure fissarla direttamente alla piastra posteriore dell'armadio utilizzando i fori di montaggio integrati per le viti. Mantenere sempre una distanza minima di 50 mm su tutti i lati dell'unità per la dissipazione del calore.
2
Collegare l'alimentazione CA (L e N) e la terra di protezione (PE). Assicurare un percorso di messa a terra del telaio a bassa resistenza per ridurre i disturbi elettrici ad alta frequenza.
3
Collegare il terminale S/S (sink/source). Per la configurazione sink, ponticellare il terminale S/S al terminale 24V. Per la configurazione source, ponticellare S/S al terminale 0V.
4
Verificare che tutti i collegamenti dei cavi e le viti della morsettiera siano serrati alla coppia specificata (da 0,5 a 0,8 N-m) prima di alimentare il dispositivo, per evitare il surriscaldamento dei terminali.

FAQ

La logica degli ingressi digitali di questo PLC può essere configurata sia per il cablaggio sink che per quello source?

Sì. La logica degli ingressi digitali è determinata dal collegamento del terminale 'S/S' (Sink/Source). Collegando il terminale S/S al terminale interno a 24V, gli ingressi fisici vengono configurati per la logica sink, mentre collegandolo al terminale 0V vengono configurati per la logica source.

Qual è il sostituto moderno diretto per un controller guasto di questo modello?

Il sostituto diretto è il Mitsubishi FX3U-128MR/ES-A. Mantiene la stessa struttura fisica e lo stesso numero di I/O, anche se è necessario migrare e compilare il programma logico tramite GX Developer o GX Works2/3.

Come devono essere protette le uscite a relè interne quando controllano carichi induttivi?

Per i carichi induttivi in CA, come solenoidi o contattori, collegare un soppressore di sovratensioni (rete RC) in parallelo al carico. Per i carichi induttivi in CC, installare un diodo di ricircolo per sopprimere i picchi di tensione e prevenire l'usura prematura dei contatti.

Questa unità base fornisce alimentazione esterna ai dispositivi di campo?

Sì, dispone di un'uscita di alimentazione di servizio integrata a 24V CC (terminali 24V e 0V), in grado di fornire fino a 460mA di corrente ausiliaria per alimentare sensori esterni e interruttori di ingresso.
