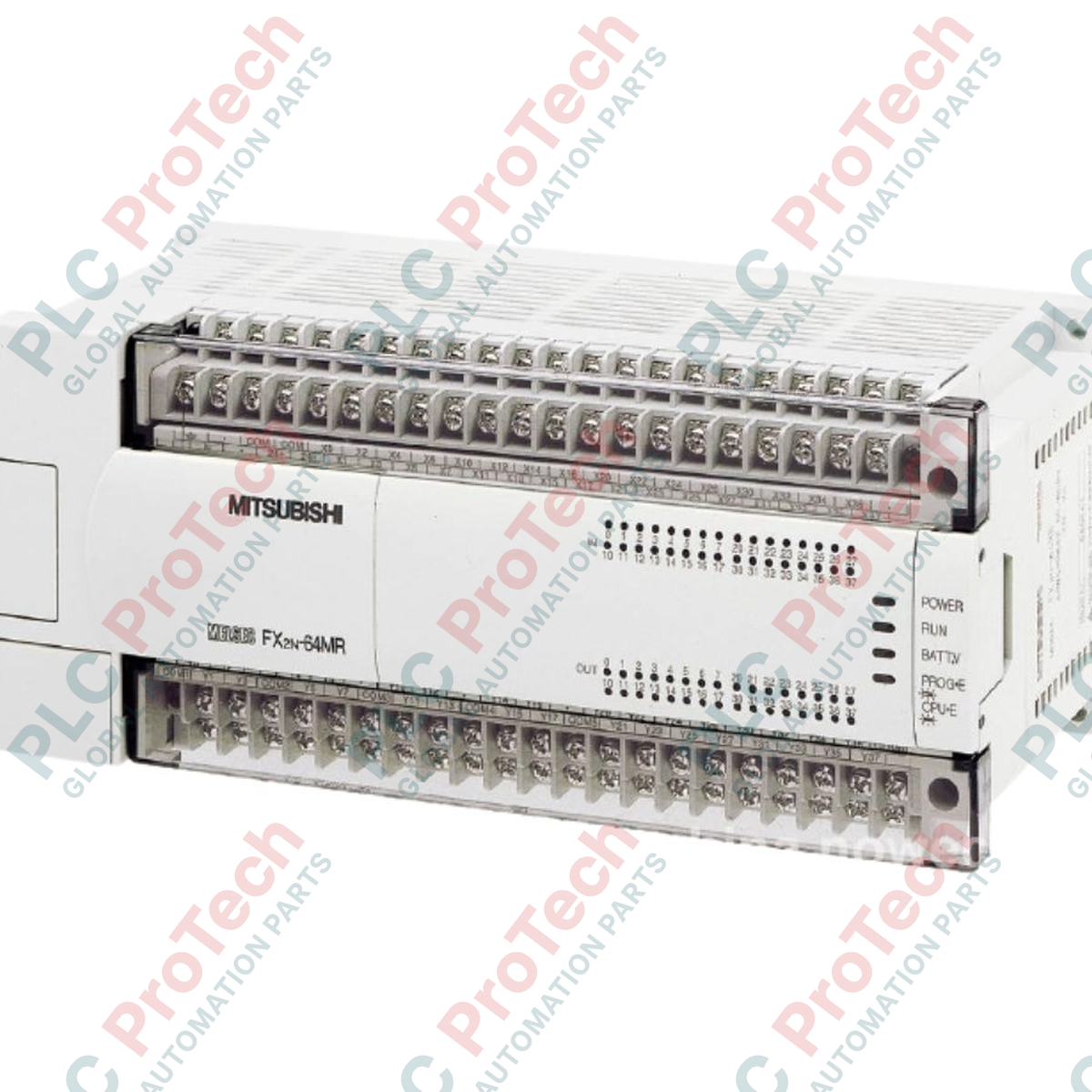

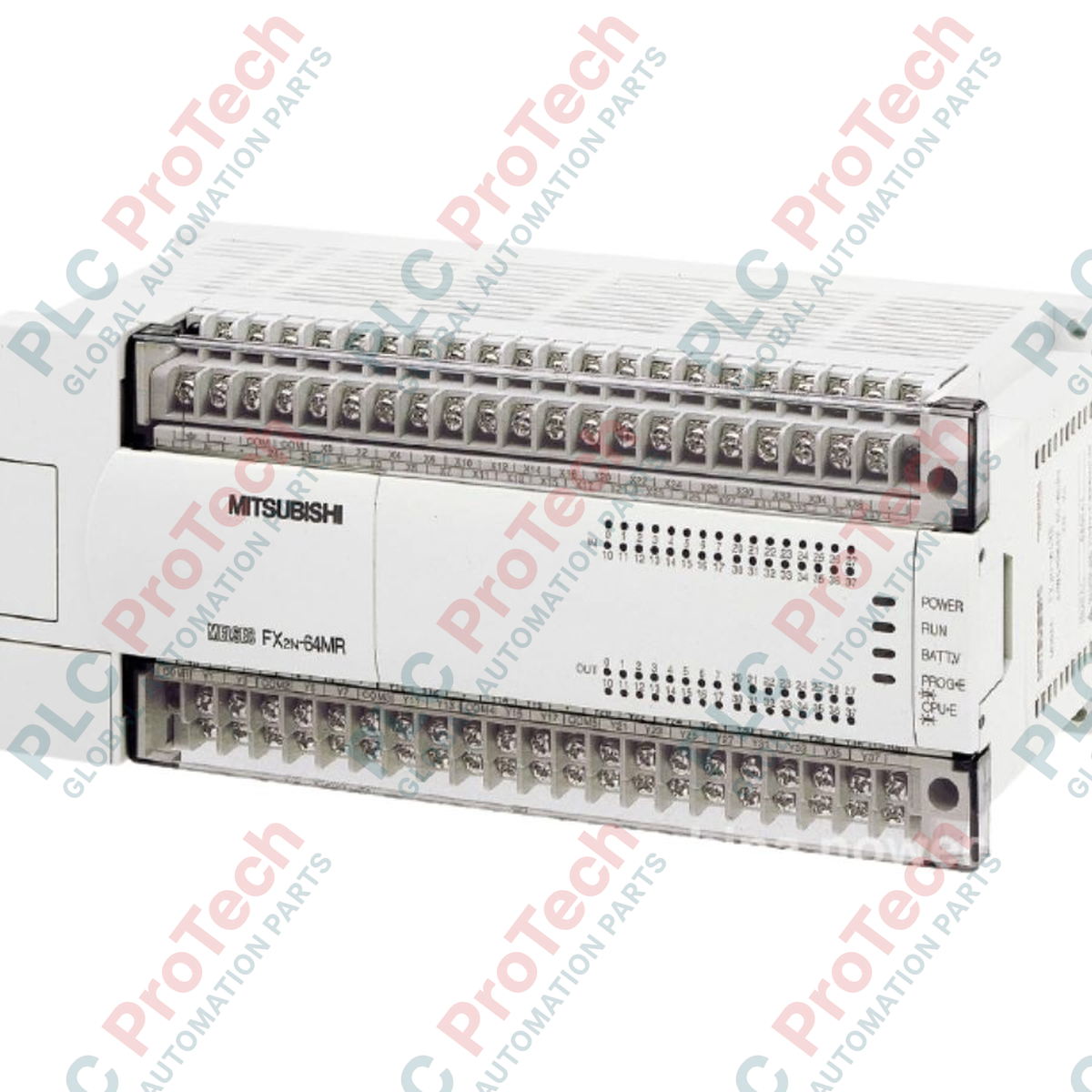

Unità base Mitsubishi Electric FX2N-64MR-DS della serie FX2N

Descrizione

L'esecuzione di logiche di controllo sequenziale complesse in ambienti industriali difficili è il ruolo principale dell'unità base PLC programmabile Mitsubishi Electric FX2N-64MR-DS, ad alta densità e alimentata in CC. Progettato per gestire attività di automazione locale intensive, questo controller integra 32 ingressi digitali (24 V CC) e 32 uscite a relè in un formato estremamente compatto. Funzionando con una fonte di alimentazione nominale da 24 V CC, questa unità base è ottimizzata per quadri di campo, installazioni remote e sistemi di alimentazione mobili o di backup in cui la rete elettrica CA standard non è disponibile. La sua architettura interna supporta l'esecuzione rapida delle istruzioni ed è completamente espandibile con blocchi funzionali speciali, convertitori analogici e moduli di comunicazione di rete dell'ecosistema MELSEC FX2N.

Caratteristiche

• Ingressi Sink/Source versatili: i terminali di ingresso flessibili a 24 V CC possono essere configurati come cablaggio Sink o Source per adattarsi alle topologie dei sensori di campo esistenti.
• Uscite a relè ad alta corrente: offre 32 robusti contatti a relè in grado di commutare fino a 2 A per punto, adatti all'azionamento diretto di elettrovalvole, contattori e indicatori.
• Design alimentato in CC: funziona con un ingresso stabile a 24 V CC, risultando ideale per quadri elettrici alimentati a energia solare, con batteria di backup o di tipo marino.
• Architettura scalabile: la connessione bus nativa consente un'espansione senza interruzioni con interfacce FX per ingressi/uscite analogici, controllo del posizionamento e sensori di temperatura.
• Memoria EEPROM integrata: l'ampia capacità interna supporta fino a 16.000 passi di memoria per la programmazione del PLC, con archiviazione sicura e senza necessità di manutenzione.

Applicazioni

• Stazioni remote di monitoraggio delle acque e delle acque reflue alimentate da sistemi a pannelli solari a 24 V CC.
• Attrezzature mobili per impianti industriali, gru e macchinari ausiliari per il trasporto pesante.
• Tracciamento dei trasportatori, smistamento ad alta velocità e confezionamento automatizzato dei materiali.
• Quadri elettrici chiusi che richiedono emissioni termiche minime e un ingombro di sicurezza a bassa tensione.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'unità base FX2N-64MR-DS utilizza un'alimentazione a 24 V CC, a differenza della versione FX2N-64MR-ES/UL, che funziona con la tensione standard di rete da 100-240 V CA. Assicurarsi che i quadri di controllo siano precablati correttamente per la distribuzione in CC prima del montaggio diretto dell'unità. Sebbene i programmi della serie FX2N legacy possano essere caricati e integrati direttamente tramite adattatori di programmazione standard RS-422, l'ammodernamento delle installazioni alle serie FX3U o FX5U più recenti richiede la verifica sistematica della mappa I/O e la conversione della compilazione del programma a livello di progetto nel software GX Works2 o GX Works3.

Problemi applicativi e note ingegneristiche

A differenza delle controparti alimentate in CA, l'unità base FX2N-64MR-DS alimentata in CC non include un terminale di uscita ausiliaria a 24 V CC per sensori. I progettisti del sistema devono includere un blocco di distribuzione dell'alimentazione esterno e dedicato o un alimentatore per fornire la tensione operativa a trasmettitori passivi di campo, interruttori di finecorsa e fotocellule. Inoltre, quando si commutano carichi altamente induttivi come avviatori di motori o solenoidi azionati in CC tramite i relè integrati, è necessario implementare una protezione contro la forza controelettromotrice (diodi di ricircolo sul carico) per preservare la durata dei contatti dei terminali ed evitare interferenze da rumore ad alta frequenza.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare gli ingressi come tipo sink (NPN), collegare il terminale 'S/S' direttamente al terminale dell'alimentazione esterna a 24 V CC. Al contrario, per le configurazioni degli ingressi di tipo source (PNP), collegare il terminale 'S/S' direttamente al terminale di riferimento 0 V. Per i moduli analogici critici situati sul bus di espansione FX, garantire una corretta messa a terra funzionale collegando il terminale PE del controller alla barra di terra principale utilizzando il tratto più corto possibile di cavo da 14 AWG.
