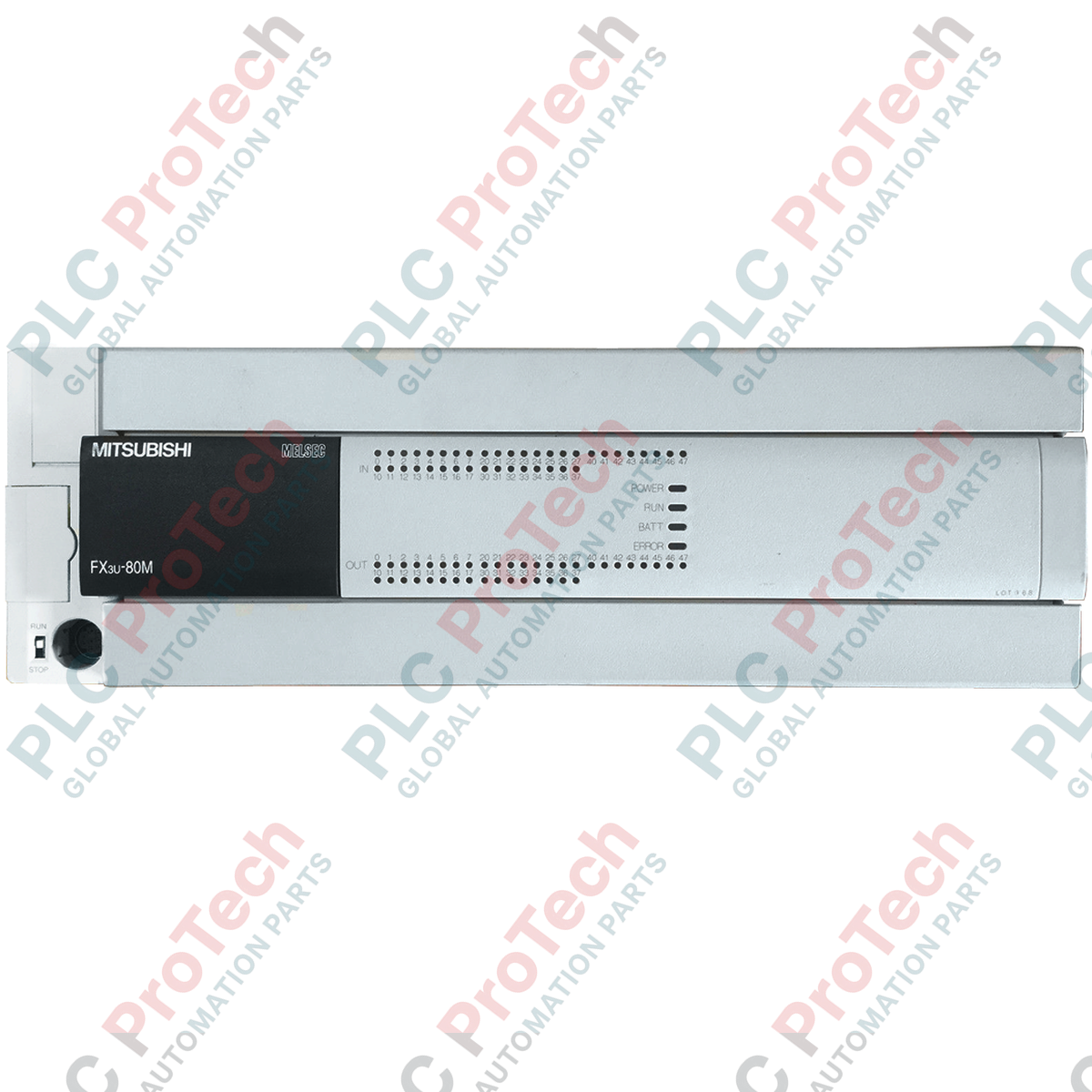

Unità principale PLC Mitsubishi FX3U-80MT/ES-A della serie MELSEC FX3U

Descrizione

La gestione di macchinari industriali complessi richiede un controllo ad alta densità, che il Mitsubishi Electric FX3U-80MT/ES-A offre come controllore di base ad alta velocità ed espandibile della famiglia MELSEC FX3U. Progettata con 40 ingressi integrati a 24 VDC (configurabili come sink o source) e 40 uscite a transistor ad alta velocità (di tipo source), questa unità fornisce 80 punti I/O locali già disponibili. Utilizzando blocchi di espansione locali e architetture di rete decentralizzate, il sistema può arrivare fino a 384 punti I/O. Grazie a una velocità di esecuzione di 0,065 microsecondi per istruzione di base e a una memoria programma EEPROM da ben 64.000 passi, questa unità gestisce applicazioni complesse di calcolo aritmetico, posizionamento e treni di impulsi ad alta frequenza senza colli di bottiglia nelle prestazioni.

Caratteristiche principali

• Elaborazione ad alta velocità: esegue i comandi di base in 0,065 microsecondi, consentendo un controllo reattivo a circuito chiuso.
• Ingressi a doppia logica: 40 ingressi digitali supportano configurazioni sink (NPN) e source (PNP) tramite un terminale S/S dedicato.
• Uscite a impulsi ad alta frequenza: 3 uscite a impulsi integrate (Y000, Y001, Y002) che supportano fino a 100 kHz per un posizionamento multiasse preciso.
• Architettura espandibile: il collegamento bus integrato supporta schede adattatrici (ADP) sul lato sinistro e moduli di espansione sul lato destro.
• Orologio in tempo reale integrato: sincronizza nativamente gli eventi di sistema, i registri di manutenzione e i comandi di programmazione.

Applicazioni

• Macchinari per il confezionamento multiasse: posizionamento accurato di motori servo/passo-passo tramite uscite a impulsi transistor ad alta velocità.
• Sistemi di trasporto e smistamento: I/O locali ad alta densità per reti di sensori e gruppi di attuatori pneumatici.
• Sistemi di controllo ambientale: integrazione con moduli analogici per la regolazione della temperatura, dell'umidità e della pressione nei locali tecnici.
• Linee di assemblaggio automatizzate: interfaccia di comunicazione Fieldbus per terminali di valvole pneumatiche distribuite e pannelli operatore.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Durante la migrazione dei sistemi legacy della serie FX2N, l'FX3U-80MT/ES-A offre un percorso di aggiornamento diretto. Ha un ingombro di montaggio compatibile, ma offre una velocità di esecuzione delle istruzioni doppia e una capacità di memoria notevolmente ampliata. Assicurarsi che il software di sviluppo sia aggiornato a GX Works2 (v1.08J o superiore) per configurare e programmare le funzionalità estese di questa CPU. Se si sostituisce un vecchio FX2N-80MT-D, verificare la logica del cablaggio degli ingressi, poiché il suffisso ES-A prevede per impostazione predefinita un circuito di ingresso S/S flessibile e uscite di tipo source, mentre i modelli legacy "-D" erano esclusivamente di tipo sink.

Problemi applicativi e note tecniche

L'uscita integrata di alimentazione di servizio a 24 VCC (massimo 500 mA) viene spesso sovraccaricata quando alimenta più sensori di prossimità induttivi o unità HMI ad alta corrente. Assicurarsi che tutti i carichi dei sensori ausiliari siano collegati a un alimentatore esterno a 24 VCC a commutazione, collegando le linee di riferimento 0V per stabilizzare il piano comune dei segnali. Inoltre, quando si commutano carichi induttivi ad alta frequenza con le uscite a transistor, verificare che i diodi di soppressione della corrente di ritorno siano montati ai capi del carico per prevenire il degrado prematuro dei transistor.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare l'FX3U-80MT/ES-A per gli ingressi PNP (Source), collegare il morsetto S/S al morsetto 0V dell'alimentatore di servizio. Per la logica degli ingressi NPN (Sink), ponticellare il morsetto S/S con il morsetto 24V. Quando si utilizzano le uscite a impulsi ad alta velocità (Y000-Y002) per il posizionamento del servoazionamento, utilizzare sempre cavi a doppino intrecciato schermati per le linee di impulso e di direzione e collegare la schermatura a un solo punto per ridurre al minimo le interferenze elettromagnetiche.

Linee guida per l'installazione

1. 1 Montare il PLC su una guida DIN simmetrica standard da 35 mm oppure fissarlo a una piastra posteriore piana dell'armadio utilizzando viti M4 standard. Mantenere sempre una distanza libera di 50 mm su tutti i lati dell'alloggiamento per garantire il flusso d'aria per convezione naturale.
2. 2 Collegare il morsetto di terra di protezione (PE) alla barra di terra principale dell'armadio utilizzando un cavo in rame a bassa impedenza di almeno 2,0 mm², per prevenire interferenze dovute a rumore ad alta frequenza.
3. 3 Collegare l'ingresso di alimentazione a 100-240 VAC utilizzando capicorda ad anello per morsetti M3, assicurandosi che la linea di fase sia protetta esternamente con un fusibile ritardato da 2 A.
4. 4 Dopo aver completato tutti i controlli del cablaggio fisico punto-punto, fissare le coperture protettive in plastica dei morsetti prima di mettere sotto tensione il quadro elettrico.
