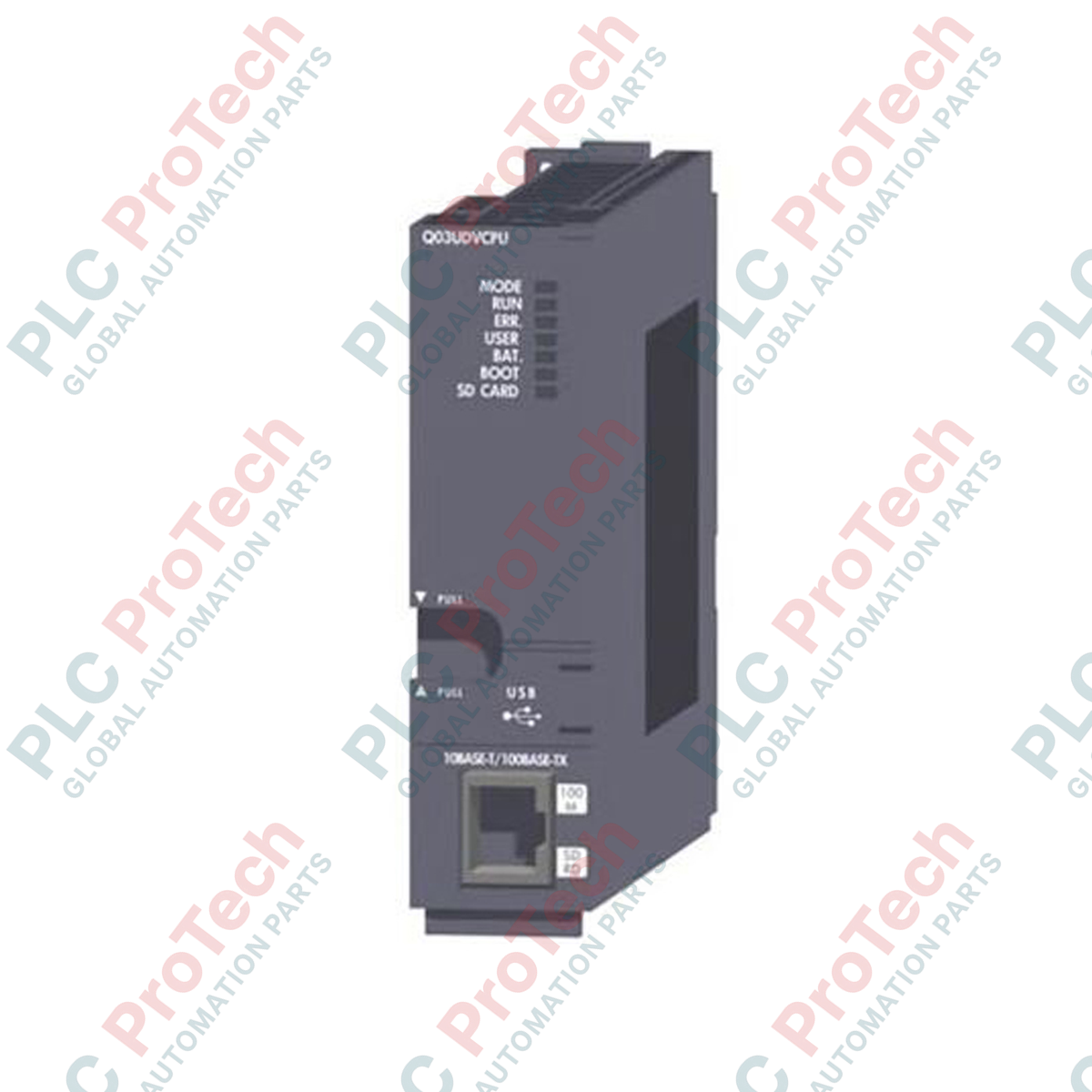

Modulo CPU PLC Mitsubishi Electric Q03UDV serie MELSEC-Q

SKU Q03UDV

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: Q03UDV
Country of origin:United States
Product Type: Moduli CPU PLC
Payment: T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

SEGMENTS

Descrizione Q03UDV Le operazioni di controllo industriale ad alta velocità vengono eseguite con precisione dal

unità di elaborazione centrale (CPU) del controllore logico programmabile (PLC). Progettato per l'integrazione nella piattaforma Mitsubishi Electric MELSEC-Q Series, questo modulo CPU Q universale è ottimizzato per applicazioni che richiedono un'esecuzione rapida delle istruzioni, un'ampia capacità di memorizzazione dei dati e una connettività di rete diretta. L'unità dispone di una porta Ethernet integrata e di uno slot integrato per schede di memoria SD/SDHC, consentendo di semplificare l'architettura del sistema senza la necessità di moduli di interfaccia separati. Questo modulo CPU supporta configurazioni multi-CPU, permettendo l'elaborazione coordinata in ambienti di automazione complessi.

Caratteristiche
Capacità di elaborazione ad alta velocità, con un tempo di esecuzione delle istruzioni LD di 1,9 nanosecondi.
Interfaccia Ethernet 100BASE-TX/10BASE-T integrata con supporto per comunicazioni TCP/IP e UDP/IP.
Porta USB 2.0 (Mini-B) integrata per la programmazione diretta, il monitoraggio e la diagnostica.
Compatibilità con schede di memoria SD e SDHC per la registrazione continua dei dati, il backup e il ripristino dei programmi.
Supporto per un massimo di 4096 punti I/O diretti e 8192 punti I/O remoti.

Memoria di programma con capacità di 30.000 passi (120 kilobyte) per gestire sequenze di controllo complesse.

Applicazioni
Linee di assemblaggio automobilistico e coordinamento di celle robotizzate.
Apparecchiature per la fabbricazione di semiconduttori e macchinari ad alta precisione.
Sistemi di distribuzione per il trattamento delle acque e delle acque reflue.

Sistemi di confezionamento, smistamento e movimentazione ad alta velocità dei materiali.

Specifiche tecnicheParametro

Specifica	Produttore
Mitsubishi Electric	Q03UDV
Modello / Codice prodotto	Serie MELSEC-Q (QCPU modello universale)
Capacità del programma	30.000 passi (120 KB)
Velocità di esecuzione delle istruzioni LD	1,9 ns
Punti I/O (diretti)	4096 punti
Punti I/O (remoti)	8192 punti
Interfacce di comunicazione	Ethernet (RJ45), USB 2.0 (Mini-B)
Slot per scheda di memoria	Scheda di memoria SD/SDHC (supporto fino a 32 GB)
Consumo di corrente interno	0,58 A a 5 V CC
Intervallo di temperatura operativa	0 - 55 °C
Intervallo di temperatura di stoccaggio	-25 - 75 °C

Collegamenti e interfacce

Tipo di interfaccia	Tipo di connettore / porta	Funzione principale
Porta Ethernet	RJ45 (100BASE-TX/10BASE-T)	Comunicazione di rete, programmazione e collegamento SCADA
Porta USB	Mini-B (USB 2.0 High-Speed)	Collegamento diretto al software di ingegneria (GX Works2)
Scheda di memoria	Slot SD/SDHC	Registrazione dei dati, memorizzazione dei parametri e operazioni del firmware

Linee guida per l'installazione

Per garantire prestazioni affidabili, montare saldamente il modulo su un'unità base della serie MELSEC-Q (unità base principale o unità base di espansione). Assicurarsi che l'alimentazione del sistema sia disattivata prima di installare o rimuovere il modulo CPU. Mantenere uno spazio libero minimo di ventilazione di 30 mm sopra e sotto il modulo per prevenire l'accumulo di calore. La messa a terra deve essere realizzata utilizzando il terminale di terra di protezione sul modulo di alimentazione dell'unità base, garantendo una resistenza di terra pari o inferiore a 100 ohm.

FAQ

Qual è la capacità del programma del modulo CPU Q03UDV?

Il Q03UDV ha una capacità del programma di 30.000 passi, che corrisponde a 120 kilobyte di memoria.

Il Q03UDV richiede un modulo separato per le comunicazioni Ethernet?

No, il Q03UDV dispone di una porta Ethernet RJ45 100BASE-TX/10BASE-T integrata, che consente la connessione diretta alla rete senza moduli separati.

Quale tipo di scheda di memoria può essere utilizzato con questa CPU?

La CPU include uno slot integrato compatibile con schede di memoria SD e SDHC standard fino a 32 GB per la registrazione dei dati e l'archiviazione dei programmi.

Qual è la velocità di elaborazione della CPU Q03UDV?

Questo modulo esegue le istruzioni LD (ladder) di base alla velocità elevata di 1,9 nanosecondi.
