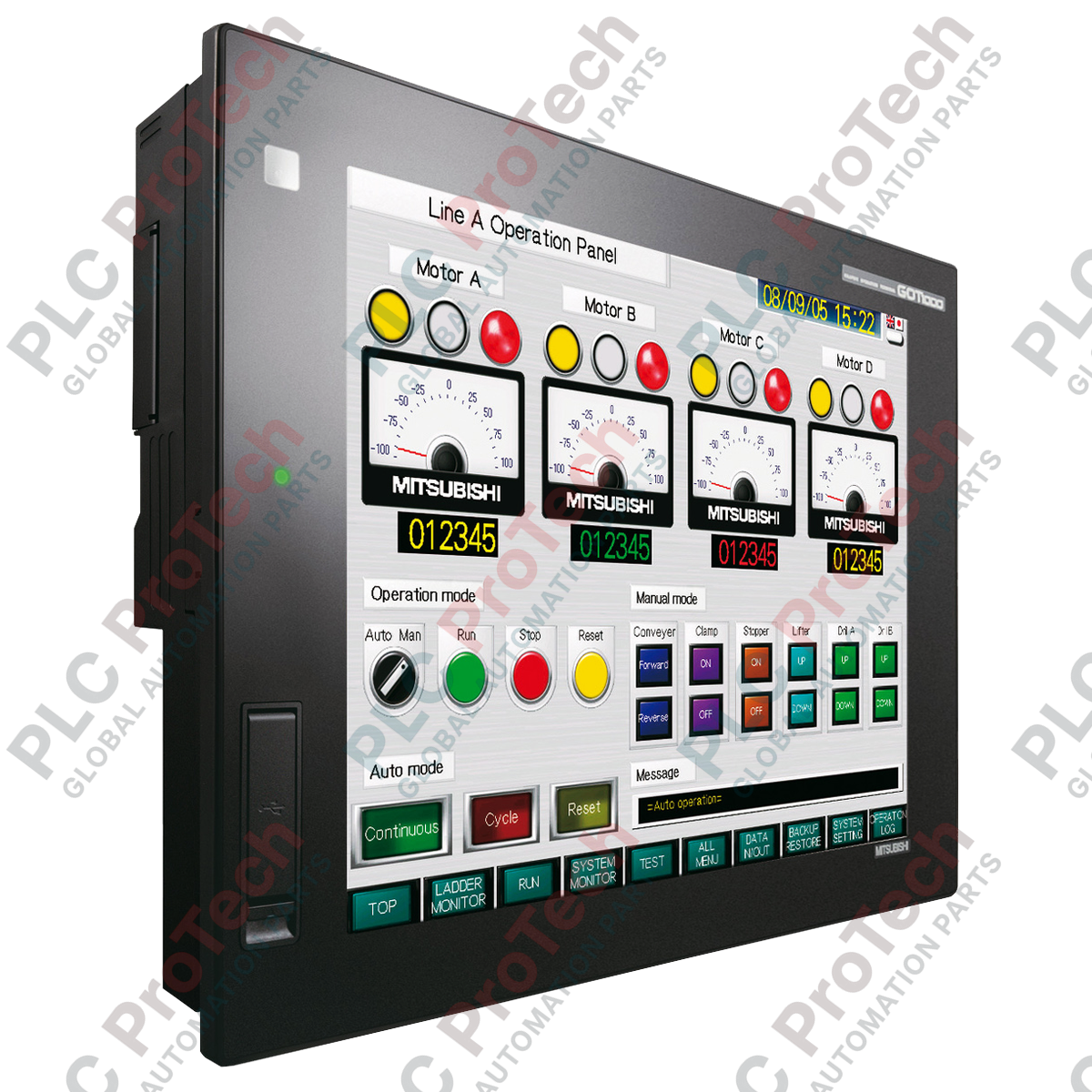

Touchscreen Mitsubishi Electric GT1155-QTBD GOT1000

Descrizione

Progettato per la visualizzazione locale delle macchine e il controllo dell'interfaccia operatore in tempo reale, il Mitsubishi Electric GT1155-QTBD è un'interfaccia uomo-macchina ad alta risoluzione e integrata nell'hardware, progettata per i quadri di controllo industriali. Questa unità della serie GOT1000 offre agli operatori una telemetria visiva nitida a 256 colori e capacità di risposta multitouch su uno schermo a matrice attiva da 5,7 pollici, riducendo al minimo la gestione manuale della console. Dotata di uno chassis fisico robusto, integra una memoria flash da 3 MB per archiviare i programmi del sistema operativo nativo e la grafica del progetto, insieme a un banco di memoria SRAM dedicato con batteria tampone per il tracciamento non volatile degli allarmi e le ricette dei parametri. Altamente ottimizzata per l'integrazione con i controllori MELSEC e le reti di automazione esterne, questa unità funziona in modo efficiente in ambienti industriali difficili, offrendo un'eccezionale resistenza alle vibrazioni meccaniche e alle elevate temperature ambiente di esercizio.

Caratteristiche principali

• Display ad alta risoluzione: display a cristalli liquidi a colori TFT da 5,7 pollici con risoluzione di 320 x 240 pixel e rendering a 256 colori per un'elevata nitidezza visiva.
• Griglia touch di livello industriale: interfaccia resistiva a matrice con 300 punti di contatto attivi, che consente un massimo di 2 contatti simultanei.
• Architettura a doppio spazio di archiviazione: memoria flash integrata da 3 MB per le configurazioni principali del sistema, insieme a una SRAM da 512 KB con batteria tampone.
• Orientamenti di montaggio flessibili: certificato per installazioni verticali e orizzontali con configurazioni delle prestazioni termiche calibrate.
• Design elettrico robusto: classificato nella Categoria di sovratensione II e nel Grado di inquinamento 2, conforme alle classificazioni standard dei pannelli industriali.

Applicazioni industriali pesanti

• Terminali per l'assemblaggio automobilistico: monitoraggio localizzato dei processi e diagnostica delle celle robotiche negli stabilimenti produttivi.
• Sistemi di imballaggio e smistamento: controllo ad alta velocità della movimentazione dei materiali, regolazione delle ricette e monitoraggio dello stato.
• Quadri di controllo per il trattamento delle acque: pannelli di campo protetti per esterni che gestiscono la telemetria delle pompe e le sequenze delle valvole.
• Macchine utensili localizzate: visualizzazione OEM della macchina con interazione localizzata con il sistema e allarmi di sicurezza.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questo schermo touch appartiene alla serie legacy GOT1000. Quando si sostituiscono le unità GOT900 legacy con questo modello, gli ingegneri devono utilizzare il software GT Designer3 per convertire le risorse grafiche precedenti e mappare i parametri di comunicazione corrispondenti. Assicurarsi di verificare l'occupazione della memoria di sistema prima di trasferire i file software convertiti, poiché lo spazio di archiviazione dell'unità C è limitato a 3 MB.

Problemi applicativi e note ingegneristiche

Le prestazioni operative sono direttamente legate all'orientamento di montaggio. Il montaggio dello schermo touch in verticale riduce di 5 degC l'intervallo massimo di temperatura operativa sicura dell'alloggiamento del telaio, portandolo a 50 degC. Se installato all'interno di pannelli di controllo chiusi e non ventilati insieme a componenti ad alta dissipazione, come azionamenti a frequenza variabile o grandi alimentatori, è necessario integrare ventole di raffreddamento per prevenire il rapido invecchiamento termico del pannello LCD.

Suggerimenti per la messa in servizio e il cablaggio

Evitare di far passare i cavi di comunicazione parallelamente alle linee di alimentazione ad alta tensione per prevenire problemi di interferenza elettromagnetica (EMI). Implementare sempre una messa a terra dedicata di Classe D con una resistenza di loop pari o inferiore a 100 Ohm. Quando non è possibile realizzare un collegamento di terra separato, collegare direttamente la linguetta di terra alla piastra posteriore metallica dell'armadio di controllo, assicurandosi di rimuovere tutti gli strati di vernice e ossidazione dal punto di contatto.

Linee guida per l'installazione
