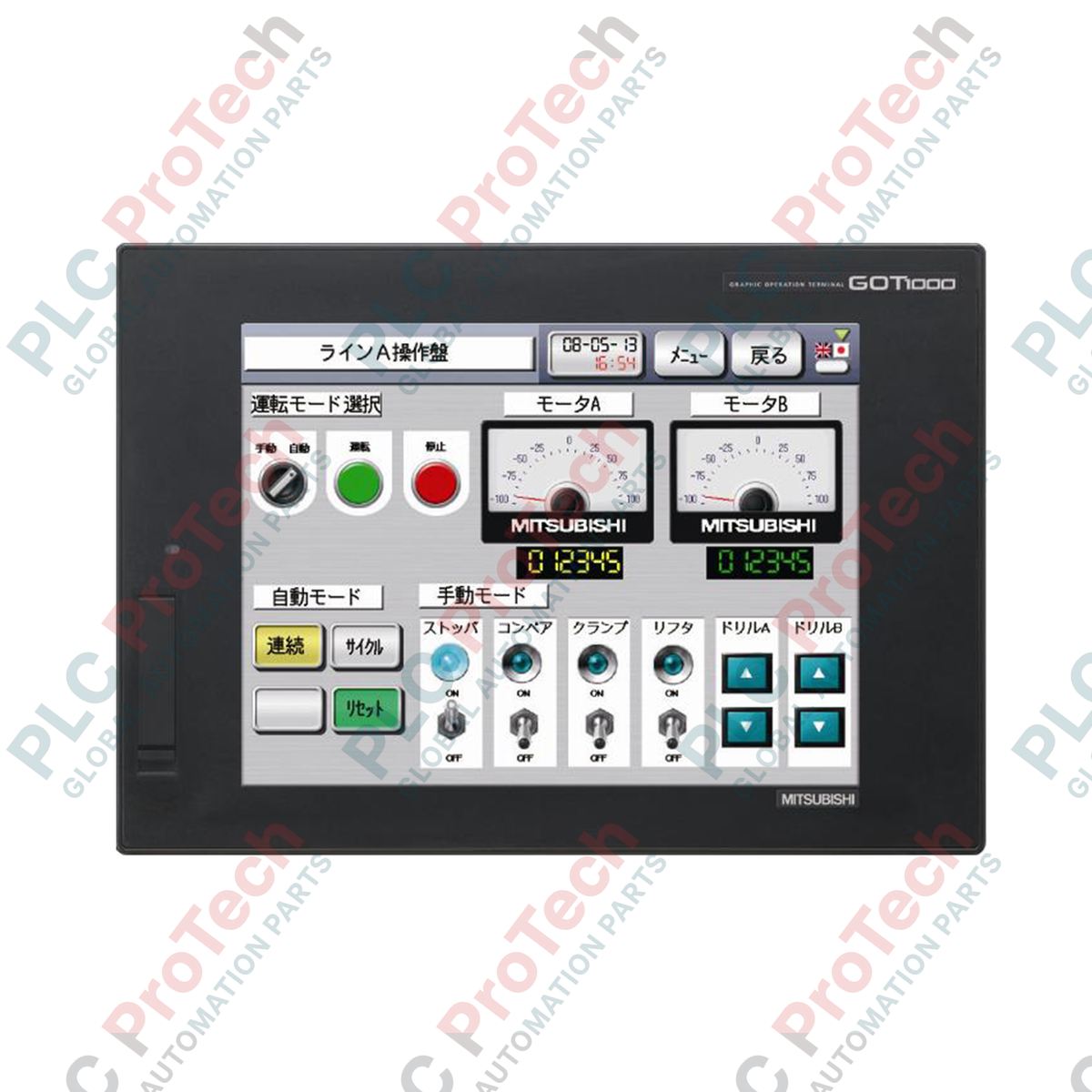

Mitsubishi Electric GT1675M-STBA Terminale operatore HMI serie GOT1000

Descrizione

Ottimizzando i flussi di lavoro per la visualizzazione industriale, GT1675M-STBA funziona come terminale operatore HMI ad alte prestazioni all'interno della piattaforma Mitsubishi Electric GOT1000. Progettata per ambienti di produzione e controllo dei processi impegnativi, questa unità display da 10,4 pollici offre una resa grafica nitida e una robusta resistenza fisica. È dotata di un display a cristalli liquidi a colori TFT SVGA con supporto fino a 65.536 colori, che consente agli operatori di monitorare con assoluta chiarezza stati complessi del sistema, avvisi diagnostici e curve di processo in tempo reale.

Questo terminale è dotato di numerose interfacce di comunicazione integrate, tra cui Ethernet e porte seriali RS-232 e RS-422/485, che consentono l'integrazione diretta con PLC, variatori di frequenza e altri dispositivi di campo per l'automazione. La memoria flash integrata da 15 MB offre spazio sufficiente per progetti complessi, sistemi operativi e dati delle ricette. Progettato per il montaggio su pannello di controllo, il pannello frontale ha un grado di protezione IP67F, che garantisce un funzionamento affidabile in presenza di polvere, umidità e nei comuni ambienti industriali.

Caratteristiche

• Display TFT ad alta risoluzione: schermo da 10,4 pollici con risoluzione di 800 x 600 pixel (SVGA) e 65.536 colori per una rappresentazione grafica precisa.
• Supporto versatile delle interfacce: le porte standard includono Ethernet RJ-45 (10/100Base-TX), RS-232 e RS-422/485, per facilitare la comunicazione simultanea con più dispositivi.
• Schermo touch resistivo: pannello touch analogico resistivo ad alta durabilità, con supporto per l'immissione precisa a punto singolo e una classificazione di oltre 1 milione di operazioni.
• Opzioni di archiviazione flessibili: dispone di 15 MB di memoria flash integrata, oltre a uno slot CompactFlash (CF) Tipo I e porte host/device USB per trasferimenti rapidi dei progetti e la registrazione dei dati.
• Durabilità industriale: il grado di protezione IP67F del pannello frontale impedisce l'ingresso di acqua e olio anche nelle difficili condizioni dell'ambiente di fabbrica.

Applicazioni

• Linee di assemblaggio automobilistico e stazioni di controllo robotizzate
• Monitoraggio degli impianti di trattamento delle acque e delle acque reflue
• Sistemi di distribuzione del petrolio e del gas e di trasferimento con misurazione certificata
• Macchinari per il confezionamento e la lavorazione di alimenti e bevande
• Sistemi di generazione elettrica e controllo ausiliario

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Posizione di montaggio: Installare il modulo all'interno di un pannello dell'armadio di controllo pulito e rigido. Evitare luoghi esposti costantemente alla luce solare diretta, a gas corrosivi o a quantità eccessive di polvere conduttiva.
• Ritaglio del pannello: Assicurarsi che le dimensioni del ritaglio del pannello siano esattamente 289 mm per 200 mm. Serrare le viti di montaggio alla coppia specificata, compresa tra 0.36 e 0.48 N-m, per mantenere l'integrità della tenuta IP67F del pannello frontale.
• Cablaggio di alimentazione: Utilizzare cavi in rame con sezione compresa tra 0.75 mm2 e 2.0 mm2. Applicare terminali a crimpare M3 (come RAV1.25-3 o V2-S3.3) e serrare le viti della morsettiera a una coppia compresa tra 0.5 e 0.8 N-m.
• Messa a terra: Collegare il terminale di terra utilizzando una messa a terra dedicata di classe D (resistenza di terra pari o inferiore a 100 Ohm) con un cavo avente una sezione di almeno 2.0 mm2. Non condividere la linea di terra con apparecchiature che generano forti disturbi.
• Distanza di ventilazione: Mantenere una distanza minima di 100 mm tra la parte superiore e inferiore dell'unità e gli altri componenti per consentire un adeguato raffreddamento convettivo.

Conformità e certificazioni

• Omologato UL / cUL
• CE (direttiva EMC, direttiva sulla bassa tensione, direttiva RoHS)
• KC (certificazione coreana)
• Classificazioni marine: ABS, BV, DNV GL, LR, NK, RINA
