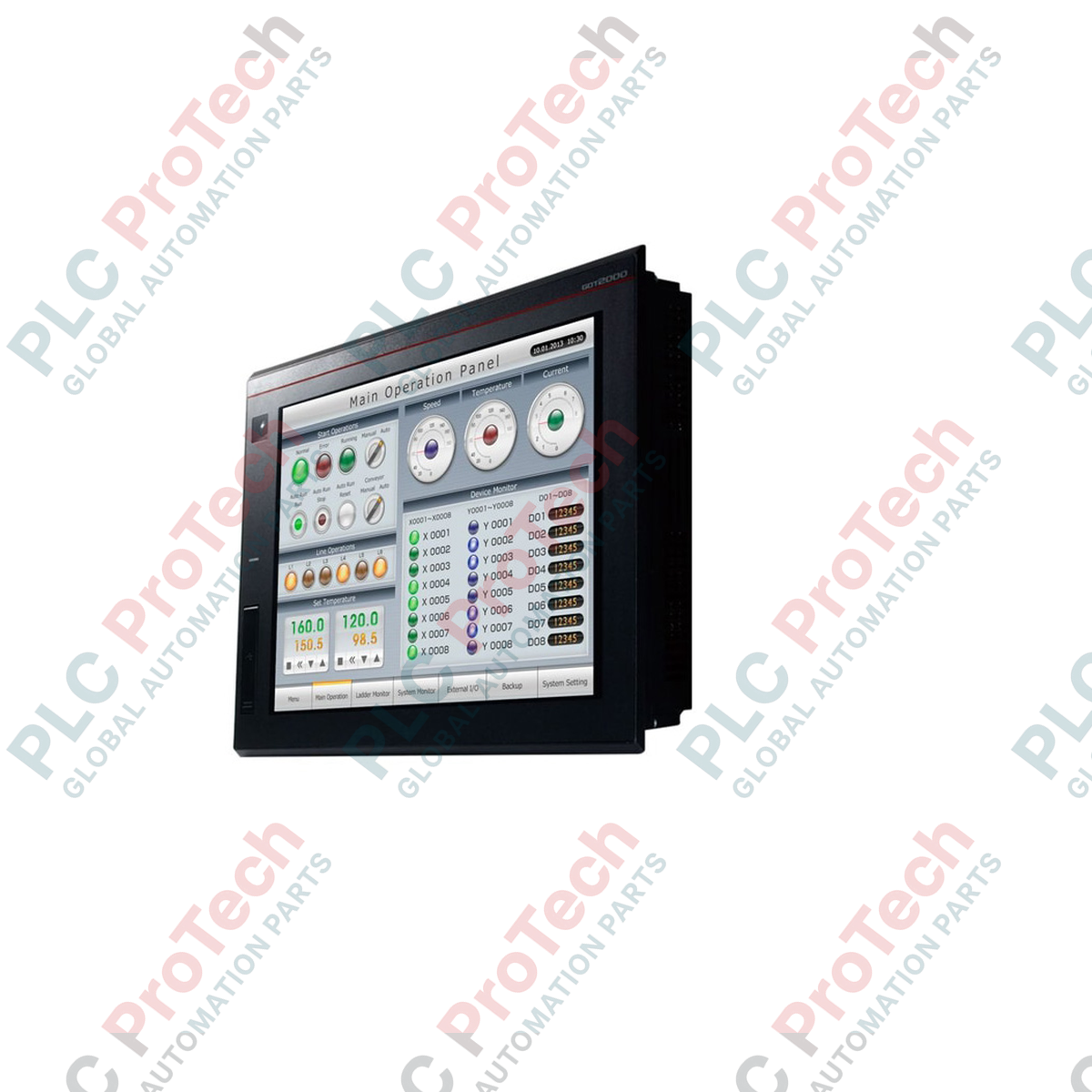

HMI touchscreen TFT WXGA Mitsubishi Electric GT2510-WXTBD della serie GT25

Descrizione

Facilitando il controllo operativo e il monitoraggio ad alta risoluzione nei sistemi di automazione distribuita, Mitsubishi Electric GT2510-WXTBD funge da robusta interfaccia operatore widescreen della serie GOT2000 GT25. Questa HMI WXGA da 10.1 pollici è dotata di un display TFT a colori ad alta densità da 1280 x 800, in grado di visualizzare diagnostica grafica complessa, trend dettagliati e schemi dell'impianto con eccezionale nitidezza. Alimentata a 24V DC, l'unità si integra perfettamente nei pannelli di controllo industriali, offrendo elaborazione avanzata dei dati, comunicazione multicanale e accesso sicuro degli utenti. Grazie alle interfacce Ethernet, seriale e USB integrate, funziona come hub centralizzato dei dati, collegando i PLC a livello di campo, gli azionamenti a velocità variabile e le reti SCADA di livello superiore.

Caratteristiche

• Display WXGA ad alta risoluzione: Schermo TFT a colori panoramico da 10.1 pollici con una risoluzione di 1280 x 800 punti, che offre testi nitidi e oggetti grafici realistici.
• Pannello touch resistivo analogico: La pellicola resistiva single-touch ad alta durata consente un funzionamento affidabile anche quando gli operatori indossano guanti industriali pesanti.
• Ampia scelta di interfacce: Supporto integrato per Ethernet (100Base-TX/10Base-T), RS-232, RS-422/485, USB Host (Type A), USB Device (Mini-B) e uno slot per schede di memoria SD.
• Capacità di memoria estesa: Dispone di 32 megabyte di memoria utente per archiviare file di progetto complessi, librerie di caratteri complete, grafiche ad alta risoluzione e registri storici dei dati.
• Filtraggio dinamico degli indirizzi IP: Le funzioni di sicurezza integrate impediscono l'accesso remoto non autorizzato all'HMI e alle reti di controllo connesse.

Applicazioni

• Assemblaggio automobilistico e celle robotiche: Monitoraggio in tempo reale dei sistemi di assemblaggio multiasse e feedback diagnostico per i robot di produzione.
• Trattamento delle acque e delle acque reflue: Visualizzazione di diagrammi di flusso di processo dettagliati (PFD) per stazioni di pompaggio, monitoraggio della filtrazione e sistemi di dosaggio dei prodotti chimici.
• Imballaggio e movimentazione dei materiali: funge da pannello operatore principale in reti di trasportatori di smistamento ad alta velocità, pallettizzatori e sistemi di riempimento continuo.

Specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Durante la migrazione al modello GT2510-WXTBD da modelli VGA meno recenti (come il modello standard GT2510-VTBD), gli ingegneri devono modificare la risoluzione del progetto in GT Works3. Il passaggio da 640 x 480 a 1280 x 800 (WXGA) offre un'area dello schermo notevolmente più ampia, ma richiede il ridimensionamento manuale dei disegni di sfondo statici complessi per evitare deformazioni delle proporzioni. L'apertura fisica del pannello per il modello GT2510-WXTBD (243.5 x 185.5 mm) differisce leggermente da quella dei modelli GT25 legacy con rapporto 4:3; verificare sempre le dimensioni strutturali prima di modificare gli sportelli dell'armadio.

Problemi applicativi e note ingegneristiche

Sebbene questa unità disponga di un display touch analogico resistivo durevole, non supporta i gesti multi-touch (come il pinch-to-zoom). La progettazione di comandi dell'interfaccia che presuppongono l'uso di più dita comporterà azioni dell'operatore senza risposta. Inoltre, quando si implementa una registrazione continua e intensiva direttamente sulla scheda SD, utilizzare schede SD SLC di livello industriale. Le economiche schede consumer MLC si deteriorano rapidamente durante i cicli di scrittura attivi, causando la corruzione critica del database e il blocco dell'HMI.

Suggerimenti per la messa in servizio e il cablaggio

Quando si cabla la morsettiera di ingresso a 24 V CC, assicurarsi che il terminale di terra (FG) sia collegato direttamente a un punto di terra a bassa impedenza sulla piastra posteriore del pannello. L'isolamento del percorso di terra CC è fondamentale per schermare l'inverter interno del display ad alta frequenza dai disturbi elettrici generati dagli azionamenti a frequenza variabile nelle vicinanze. Tenere i cavi di comunicazione seriale RS-422/485 fisicamente separati dai cavi CA ad alta tensione per evitare la perdita di pacchetti dati e i timeout di comunicazione con il terminale.

Linee guida per l'installazione
