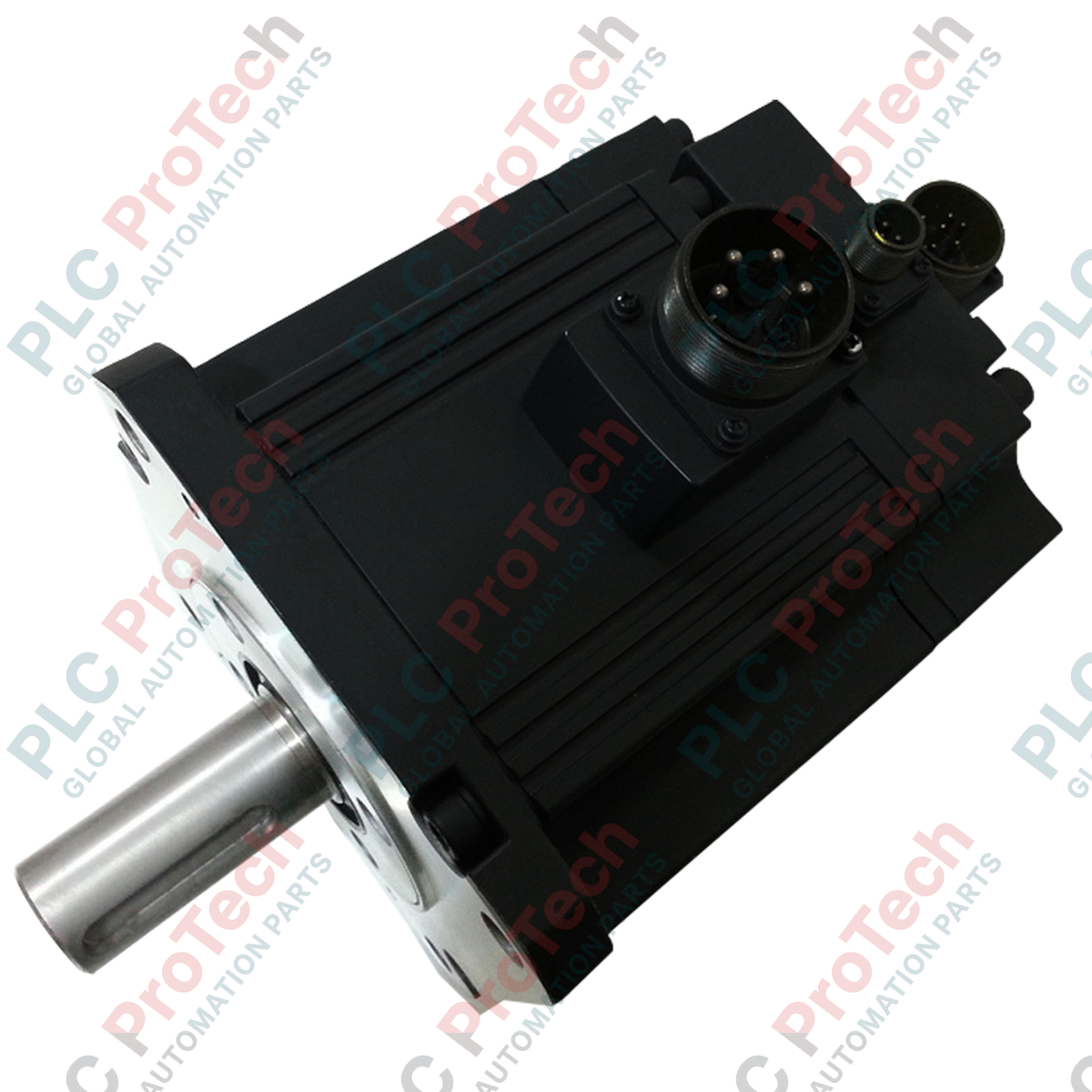

Servomotore CA Mitsubishi Electric HC-UF43K della serie MELSERVO HC-UF

Descrizione

Progettato per il posizionamento dinamico ad alte prestazioni in ambienti industriali con spazi limitati, il Mitsubishi Electric HC-UF43K è un servomotore CA di tipo piatto a bassa inerzia. Questa unità si integra nell'architettura del sistema MELSERVO, offrendo un controllo preciso della velocità angolare e della coppia. Il design meccanico a basso profilo dell'HC-UF43K lo rende ideale per macchinari che richiedono un'elevata densità di coppia senza aumentare l'ingombro fisico. Dotato di una configurazione dell'albero con linguetta, questo motore garantisce una trasmissione della coppia senza slittamenti durante i cicli di rapida accelerazione e decelerazione.

Caratteristiche principali

• Design a profilo piatto: configurato specificamente per applicazioni con profondità limitata o ingombri di montaggio ridotti.
• Rotore a bassa inerzia: ottimizzato per cicli di avviamento-arresto ad alta frequenza e attività di posizionamento altamente dinamiche.
• Cava per linguetta integrata: presenta una cava per linguetta lavorata in fabbrica (specifica della serie HC-UF con linguetta) per un accoppiamento dell'albero con bloccaggio positivo.
• Isolamento di livello industriale: isolamento degli avvolgimenti ad alta integrità, progettato per resistere ai picchi di tensione transitori dei moderni azionamenti servo.

Applicazioni

• Sistemi di movimentazione dei materiali e robot cartesiani pick-and-place multiasse.
• Macchine per imballaggio compatte, tavole indicizzatrici e macchinari tessili.
• Apparecchiature per la produzione di semiconduttori e automazione per la movimentazione di wafer.

Specifiche tecniche

Modelli alternativi e compatibilità

Il servomotore CA HC-UF43K è progettato per l'integrazione nativa con gli amplificatori servo della serie MR-J2S, in particolare i moduli MR-J2S-40A e MR-J2S-40B. Durante l'aggiornamento di sistemi di movimentazione legacy, verificare che il firmware dell'amplificatore sia compatibile con i motori della serie HC. Si noti che le sostituzioni fisiche devono mantenere dimensioni di montaggio esatte, poiché i motori di tipo piatto presentano un diametro del cerchio dei bulloni diverso rispetto ai modelli cilindrici standard.

Problemi applicativi e note tecniche

Poiché i motori a profilo piatto hanno una superficie esterna ridotta, la dissipazione del calore dipende in larga misura dal raffreddamento conduttivo attraverso la superficie di montaggio. Assicurarsi che il motore sia imbullonato direttamente a una superficie metallica pulita e non verniciata (come un telaio in alluminio) di massa sufficiente per fungere da dissipatore di calore efficace. Inoltre, evitare di superare i limiti massimi di carico radiale e assiale sull'albero, poiché i cuscinetti dei motori piatti sono sensibili ai carichi a sbalzo, che possono causare usura prematura e deriva dell'allineamento dell'encoder.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare interferenze da rumore ad alta frequenza sulla linea del segnale dell'encoder, utilizzare sempre cavi a doppino intrecciato con doppia schermatura per il circuito di retroazione dell'encoder. Collegare a terra la schermatura del cavo esclusivamente sul lato del telaio del servoamplificatore. Se si verificano i codici di errore "AL.16" o "AL.20" sul servoazionamento MR-J2S, controllare l'integrità dei pin del connettore dell'encoder e assicurarsi che durante l'installazione non sia penetrata umidità nell'alloggiamento dei terminali del motore.
