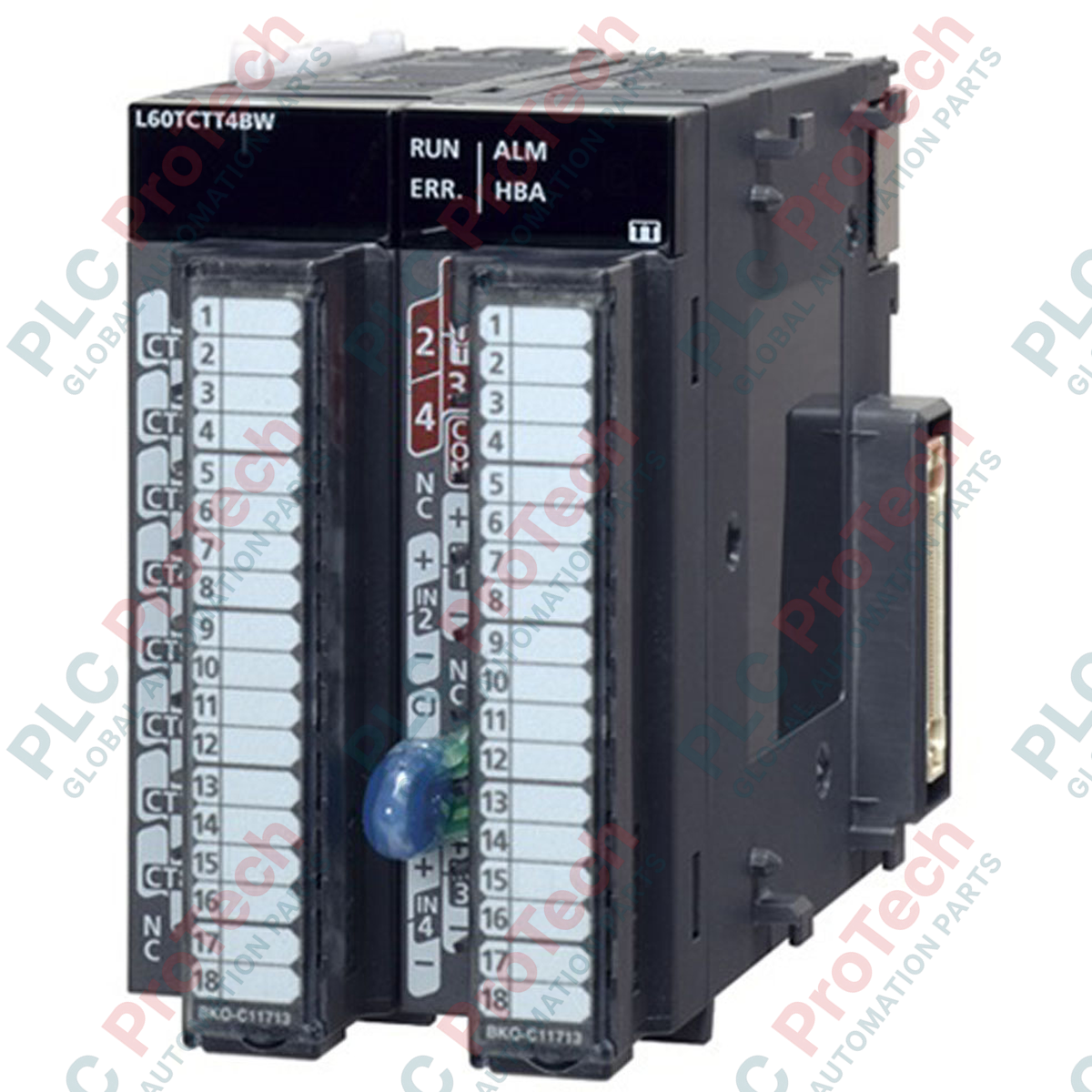

Modulo di controllo della temperatura Mitsubishi Electric L60TCTT4BW-CM MELSEC serie L

Descrizione

Progettato per una regolazione precisa e ad alta densità dei loop termici, il Mitsubishi Electric L60TCTT4BW-CM offre un controllo avanzato della temperatura multicanale direttamente integrato nella piattaforma PLC MELSEC-L Series. Questo modulo dispone di quattro canali di ingresso indipendenti per termocoppie combinati con il rilevamento integrato dei guasti del riscaldatore, consentendo la diagnostica in tempo reale e il controllo PID a circuito chiuso senza dipendere da hardware trasmettitore esterno o gravare eccessivamente sulla CPU.

Caratteristiche

• Quattro canali di ingresso per termocoppie che supportano più tipi di sensori per una maggiore flessibilità.
• Rilevamento integrato della disconnessione del riscaldatore tramite trasformatori di corrente esterni (CT) per prevenire guasti del processo.
• Esecuzione del loop di controllo PID interno per alleggerire il carico termico dalla CPU del PLC principale.
• Struttura modulare compatta senza rack, progettata per armadi di controllo con spazio limitato.
• Parametrizzazione e calibrazione dirette tramite gli ambienti software standard GX Works2 e GX Works3.

Applicazioni

• Linee di estrusione della plastica e zone termiche per lo stampaggio a iniezione.
• Macchinari per l'imballaggio industriale e barre termosaldanti.
• Forni per trattamenti termici, forni di essiccazione e forni industriali.
• Regolazione della temperatura della camera nei processi di produzione dei semiconduttori.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

L60TCTT4BW-CM è un sostituto diretto dei moduli standard della serie L60TCTT4. Il suffisso "-CM" indica la documentazione localizzata, ma mantiene la piena equivalenza hardware, elettrica e della mappa dei registri. Si monta senza problemi su tutte le CPU MELSEC-L, incluse L02CPU, L26CPU-BT e i moduli testa di interfaccia bus di campo standard.

Problemi applicativi e note di progettazione

Quando si implementa la funzione di disconnessione del riscaldatore, utilizzare esclusivamente trasformatori di corrente (CT) compatibili con rapporti di trasformazione precisi, come specificato nel manuale hardware MELSEC-L. I canali di ingresso delle termocoppie non utilizzati devono essere disabilitati esplicitamente nelle configurazioni dei parametri di sistema per impedire al modulo di generare guasti di circuito aperto del sensore e dati diagnostici non validi.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire l'integrità delle misurazioni, instradare sempre i cavi di compensazione delle termocoppie attraverso canaline dedicate a bassa tensione, separate dai cavi dei motori a 480 V CA o dalle uscite dei VFD. Assicurarsi che la schermatura del cavo di compensazione sia collegata a terra in un'unica morsettiera di terra adeguata, vicino all'ingresso del quadro PLC, per impedire che i loop di terra compromettano i convertitori analogico-digitali ad alta risoluzione.
