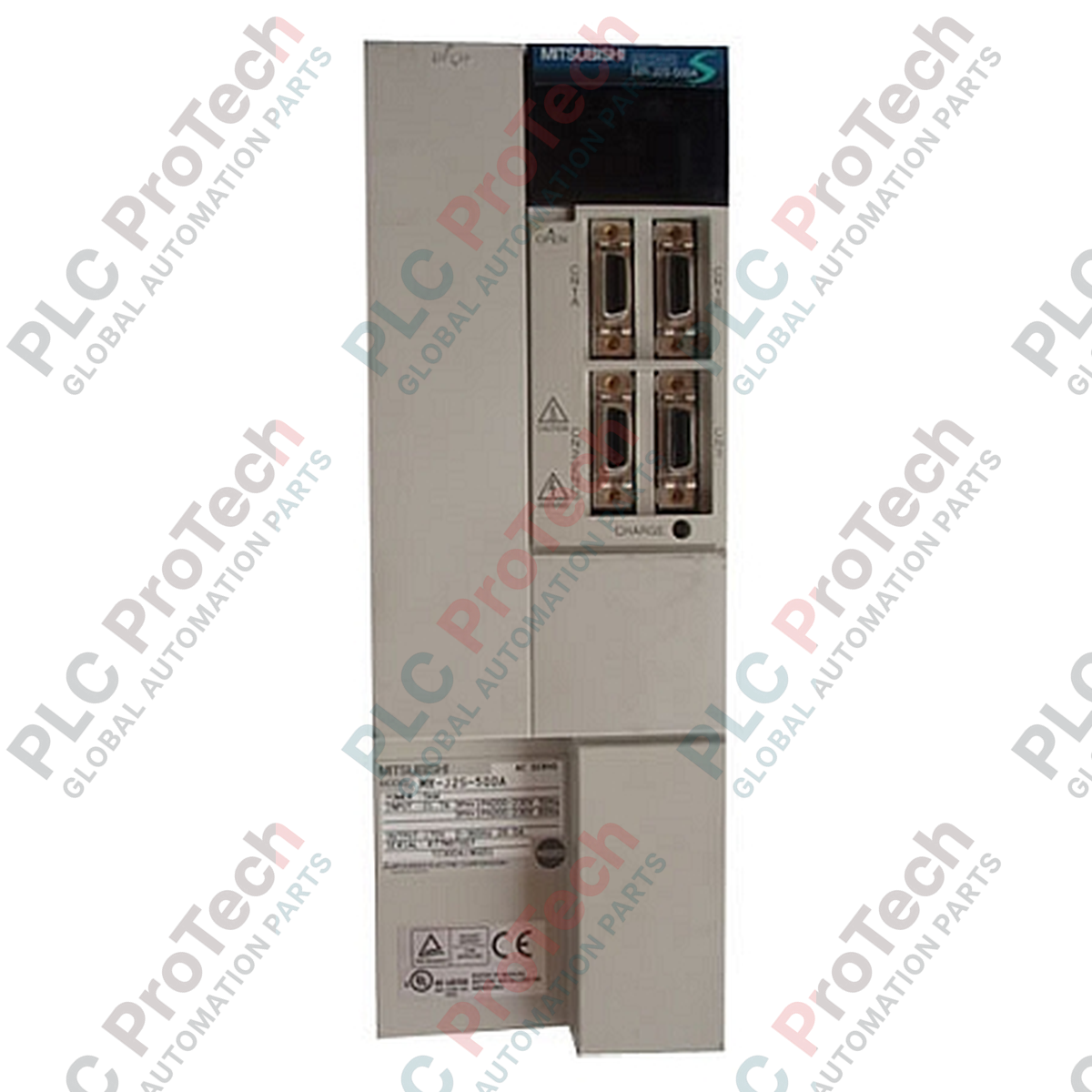

Mitsubishi Electric MR-J2S-500B Amplificatore servo della serie MELSERVO J2-Super

SKU MR-J2S-500B

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: MR-J2S-500B

  • Country of origin:United States

  • Product Type: Amplificatori servo

  • Payment: T/T, Western Union

  • Weight: 6500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per soddisfare i rigorosi requisiti del controllo del movimento coordinato multiassiale, il Mitsubishi Electric MR-J2S-500B offre un controllo servo ad anello chiuso ad alta precisione all'interno dell'architettura di rete sincrona SSCNET. Con una potenza nominale di uscita di 5.0 kW, questo servoazionamento CA trifase si interfaccia con i controller del movimento host tramite comunicazione in fibra ottica ad alta velocità, eliminando il rumore elettrico e le interferenze EMI. Grazie alla sintonizzazione automatica in tempo reale e alla soppressione della risonanza, il servoazionamento garantisce una risposta stabile del sistema meccanico anche in presenza di profili di inerzia variabili. Il freno dinamico integrato e le solide protezioni termiche contro le sovracorrenti proteggono sia il motore sia l'ambiente dell'armadio elettrico.

Caratteristiche

  • Potenza nominale di uscita di 5.0 kW: Capacità per impieghi gravosi, progettata per azionare servomotori CA brushless ad alta inerzia.
  • Comunicazione SSCNET (tipo B): L'interfaccia in fibra ottica ad alta velocità consente l'elaborazione sincronizzata dei comandi in tempo reale e riduce il cablaggio sul campo.
  • Soppressione adattiva delle vibrazioni: Le regolazioni automatiche del filtro notch compensano dinamicamente la risonanza meccanica e le vibrazioni della macchina.
  • Freno dinamico integrato: Fornisce capacità di arresto di emergenza rapide e autonome senza dipendere dall'alimentazione di controllo esterna.
  • Architettura di sicurezza completa: Rilevamento integrato di sovracorrente, sovratensione rigenerativa, sovraccarico e guasti di comunicazione dell'encoder.

Applicazioni

  • Sistemi ad alta velocità per il confezionamento, l'inscatolamento e la movimentazione dei materiali.
  • Centri di lavorazione CNC multiassiali e macchinari di formatura di precisione dei metalli.
  • Celle robotizzate automatizzate per l'assemblaggio e posizionatori a portale sincronizzati.
  • Applicazioni di avvolgimento di bobine, lavorazione dell'acciaio e tensionamento di nastri ad alta coppia.

Tabella delle specifiche tecniche

Parametro Valore
Produttore Mitsubishi Electric
Numero di modello MR-J2S-500B
Nome della serie MELSERVO J2-Super
Potenza nominale di uscita 5.0 kW (5000 watt)
Potenza di ingresso del circuito principale CA trifase da 200 a 230 V, 50/60 Hz
Potenza di ingresso del circuito di controllo CA monofase da 200 a 230 V, 50/60 Hz
Interfaccia di controllo SSCNET (rete sincrona di tipo B)
Sistema di controllo Controllo PWM a onda sinusoidale / sistema di controllo della corrente
Tipo di raffreddamento Raffreddamento con ventola forzata
Grado di protezione dagli ingressi IP00 (struttura aperta)
Temperatura di esercizio Da 0 a 55 °C (senza congelamento)
Peso netto 4.9 kg
Peso di spedizione (calcolato) 6.5 kg

Collegamenti e interfacce

Morsetto / Porta Assegnazione e funzione dei circuiti
L1, L2, L3 Collegamento dell'alimentazione CA trifase del circuito principale
L11, L21 Collegamento dell'alimentazione CA monofase del circuito di controllo
U, V, W Collegamenti delle fasi di uscita di potenza del servomotore
P, C Morsetti della resistenza di frenatura rigenerativa esterna (rimuovere il ponticello)
CN1A Ingresso del collegamento al bus SSCNET (dal controller o dal servoazionamento precedente)
CN1B Collegamento di uscita del bus SSCNET (all'azionamento successivo o al connettore terminale)
CN2 Collegamento della retroazione dell'encoder (assoluto o incrementale)

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il suffisso "B" indica che questo amplificatore utilizza il protocollo di rete proprietario ottico SSCNET. Non è compatibile senza modifiche con la variante analogica/a treno di impulsi (MR-J2S-500A) né con il modello di posizionamento CC-Link (MR-J2S-500CP). Quando si esegue il retrofit di sistemi più datati, assicurarsi che la scheda master di motion (come QD75MH o QD72) supporti i protocolli di comunicazione SSCNET I prima di installare questo azionamento.

Problemi applicativi e note ingegneristiche

In caso di profili di decelerazione gravosi e con ciclo di lavoro elevato, il circuito interno di frenatura dinamica può attivare allarmi di sovratensione rigenerativa (AL.30 o AL.33). Per ridurre il carico termico ed evitare l'usura prematura dei condensatori, rimuovere il ponticello tra i terminali P e D e collegare una resistenza di frenatura rigenerativa esterna tra i terminali P e C. Assicurarsi che la resistenza esterna soddisfi il requisito minimo in ohm specificato nel manuale tecnico OEM.

Suggerimenti per la messa in servizio e il cablaggio

L'interruttore rotativo SW1 dietro il coperchio anteriore ribaltabile imposta l'indirizzo fisico dell'asse della stazione. Configurare sempre SW1 con l'alimentazione del circuito di controllo (L11/L21) disinserita; l'amplificatore non riconoscerà le modifiche all'indirizzo effettuate durante il funzionamento. Assicurarsi che i collegamenti in fibra ottica su CN1A e CN1B non superino un raggio di curvatura di 25 mm per evitare l'attenuazione della trasmissione ottica, che attiva errori del collegamento di comunicazione.

Linee guida per l'installazione

AVVERTENZA CRITICA: PERICOLO DI SCOSSA ELETTRICA

Isolare sia l'alimentazione principale (L1, L2, L3) sia l'alimentazione del circuito di controllo (L11, L21) prima di iniziare qualsiasi cablaggio o modifica hardware. Le spie di carica sul pannello frontale devono essere completamente spente prima di entrare in contatto con i terminali elettrici. Attendere almeno 15 minuti dopo la disalimentazione per consentire ai condensatori interni ad alta tensione di scaricarsi fino a un livello sicuro.

1

Orientamento verticale: Montare l'amplificatore verticalmente su una piastra posteriore metallica non verniciata per garantire una corretta messa a terra EMI. Mantenere uno spazio libero minimo di 40 mm sopra e sotto e di 10 mm sui lati per un corretto raffreddamento per convezione.

2

Coppie di serraggio dei terminali di potenza: Serrare tutte le viti dei terminali ad alta potenza (L1, L2, L3, U, V, W) a 1,2 N·m. I collegamenti di potenza allentati sono una delle principali cause del surriscaldamento localizzato della morsettiera e del guasto interno dell'azionamento.

3

Messa a terra: Collegare il terminale di messa a terra dell'azionamento alla terra di protezione (PE) utilizzando un filo di rame a bassa impedenza con una sezione di almeno 5,5 mm² per ridurre il rumore elettrico nei circuiti di retroazione del controllo e dell'encoder ottico.

FAQ

Che cosa indica il codice di allarme AL.30 sul servoamplificatore MR-J2S?

L'allarme 30 indica un guasto per sovratensione rigenerativa. Si verifica quando l'energia rigenerativa derivante dalla decelerazione del motore supera la capacità del resistore integrato. L'installazione di un resistore rigenerativo esterno sui terminali P e C può risolvere il problema.

Il modello MR-J2S-500B può funzionare con un'alimentazione di rete monofase?

No. Questo modello da 5,0 kW richiede un'alimentazione del circuito principale trifase da 200-230 V CA per erogare la coppia e la potenza di uscita nominali. Solo il circuito di controllo (L11/L21) funziona con corrente alternata monofase.

Come si assegna l'indirizzo dell'asse della stazione su questo servoamplificatore?

La selezione dell'asse viene configurata manualmente tramite il selettore rotativo SW1, situato dietro il coperchio protettivo anteriore. Il numero della stazione deve essere impostato prima di alimentare il circuito di controllo.

Qual è la differenza principale tra MR-J2S-500B e MR-J2S-500A?

Il modello 500B utilizza comunicazioni bus SSCNET ad alta velocità su fibra ottica per il controllo centralizzato del movimento, mentre il modello 500A si basa su un ingresso analogico e su interfacce per treni di impulsi ad alta velocità.
