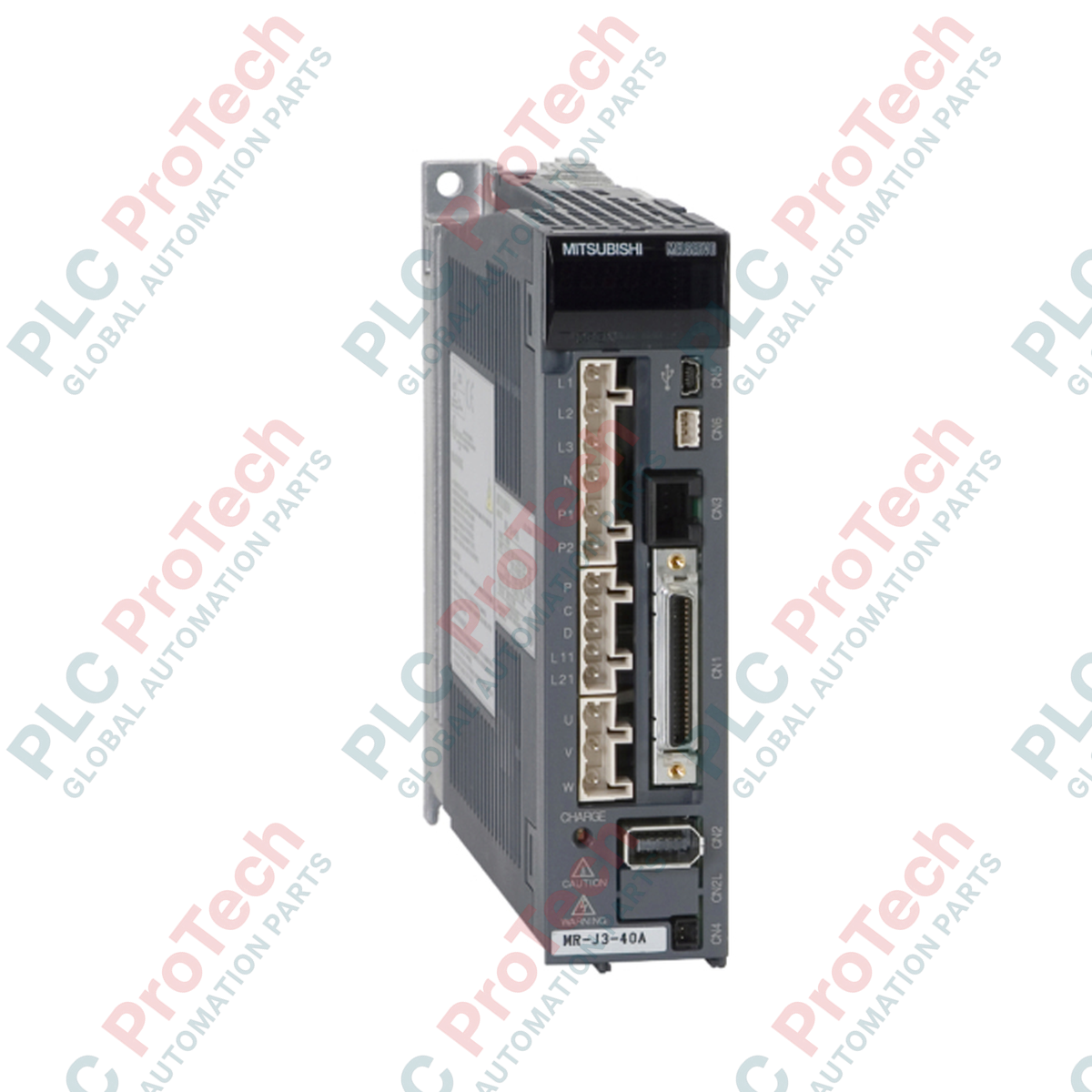

Amplificatore servo Mitsubishi Electric MR-J3-700A4 della serie MELSERVO J3

SKU MR-J3-700A4

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: MR-J3-700A4

  • Country of origin:United States

  • Product Type: Amplificatori servo

  • Payment: T/T, Western Union

  • Weight: 6200g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Per la gestione di carichi ad alta inerzia e la regolazione precisa della velocità, il Mitsubishi Electric MR-J3-700A4 è un servoazionamento industriale di classe 400 V progettato per architetture di controllo del movimento impegnative. Questa unità si integra perfettamente nell'ecosistema MELSERVO-J3, utilizzando avanzati loop di controllo digitali per fornire una regolazione accurata della coppia, della velocità e della posizione quando viene abbinata a servomotori rotativi ad alta capacità. Progettata con un'interfaccia analogica e per treno di impulsi, consente l'integrazione diretta con moduli di posizionamento PLC standard e controller di movimento esterni.

Caratteristiche

  • Autotaratura adattiva: La stima in tempo reale del rapporto di inerzia del carico garantisce una rapida ottimizzazione dei guadagni e prestazioni stabili del loop con profili di carico variabili.
  • Soppressione delle vibrazioni: I filtri avanzati di soppressione a doppia frequenza contrastano la risonanza meccanica e proteggono gli elementi della trasmissione meccanica dall'usura ad alta frequenza.
  • Compatibilità con feedback ad alta risoluzione: Interfaccia diretta per encoder assoluti o incrementali ad alta risoluzione, che garantisce un'eccellente precisione di posizionamento.
  • Circuiti di protezione integrati: I sistemi di rilevamento di sovracorrente, sovratensione rigenerativa, sovraccarico e guasti dell'encoder proteggono sia il servoazionamento sia il motore dai danni elettrici.

Applicazioni

  • Robot a portale di grandi dimensioni e assi per la movimentazione di materiali pesanti.
  • Centri di lavorazione CNC multiassi, tavole di indicizzazione di precisione e macchinari per la formatura dei metalli.
  • Controllo continuo della tensione del nastro nelle linee di trasformazione della carta, stampa e confezionamento ad alta velocità.

Specifiche tecniche

Parametro delle specifiche Valore / Dettaglio
Produttore Mitsubishi Electric
Numero di modello MR-J3-700A4
Capacità di uscita 7,0 kW
Tensione nominale di uscita Trifase 323 V CA
Corrente nominale di uscita 17,0 A
Tensione di alimentazione del circuito principale Trifase 380-480 V CA, 50/60 Hz
Corrente nominale del circuito principale 14,4 A
Variazione di tensione consentita Trifase 323-528 V CA
Tensione di alimentazione del circuito di controllo Monofase 380-480 V CA, 50/60 Hz
Corrente nominale del circuito di controllo 0,2 A
Consumo energetico 45 W
Meccanismo di raffreddamento Raffreddamento forzato (ventola integrata)
Frenatura dinamica Integrato
Peso netto 6,2 kg
Peso di spedizione (calcolato) 8,0 kg
Paese di origine Giappone

Assegnazioni di alimentazione e morsetti

Designazione dei morsetti Funzione / Assegnazione dei collegamenti
L1 / L2 / L3 Ingresso di alimentazione CA del circuito principale (trifase da 380 V a 480 V CA)
L11 / L21 Ingresso di alimentazione CA del circuito di controllo (monofase da 380 V a 480 V CA)
U / V / W Collegamenti di uscita dell'alimentazione del servomotore
P+ / C / D Morsetti per la configurazione della resistenza di frenatura rigenerativa
PE Collegamenti di messa a terra di protezione

Approfondimenti empirici di ingegneria

Modelli alternativi e compatibilità

L'MR-J3-700A4 rappresenta l'opzione con interfaccia analogica/a treno di impulsi. Durante la migrazione dei sistemi o la selezione di ricambi sostitutivi, tenere presente che l'MR-J3-700B4 utilizza il bus in fibra ottica SSCNET III e non è un sostituto elettrico diretto. Per i retrofit in cui i modelli MR-J3 stanno raggiungendo la fine del ciclo di vita, la serie MR-J4 può rappresentare un'alternativa, ma richiede un kit di cavi di conversione e la conversione dei parametri tramite il software MR Configurator2.

Problemi applicativi e note tecniche

Durante il funzionamento continuo ad alta ciclicità con carichi ad elevata inerzia, la saturazione termica della resistenza di frenatura dinamica integrata è una causa comune di guasto. Se l'amplificatore presenta frequentemente i guasti AL.30 (Errore di rigenerazione) o AL.45 (Surriscaldamento del circuito principale), verificare che il ciclo di lavoro corrisponda alle specifiche termiche oppure installare una resistenza di frenatura rigenerativa esterna ad alta capacità tra i terminali P+ e C (assicurandosi di rimuovere il ponticello tra PR e C).

Suggerimenti per la messa in servizio e il cablaggio

Instradare sempre i cavi di controllo I/O (CN1) separatamente dai cavi di alimentazione principali del motore (U/V/W) per prevenire le interferenze elettromagnetiche. Mantenere la schermatura del cavo dell'encoder collegata saldamente al morsetto del telaio del drive. Quando si utilizzano ingressi a impulsi a collettore aperto anziché driver di linea differenziali su CN1, la frequenza massima degli impulsi si riduce significativamente, limitando potenzialmente la velocità massima dei profili ad alta risoluzione.

Linee guida per l'installazione

AVVERTENZA CRITICA DI SICUREZZA

Isolare e verificare che tutte le fonti di alimentazione siano completamente diseccitate prima di montare, cablare o sottoporre a manutenzione l'unità. Anche dopo lo spegnimento, nei condensatori del bus CC interno rimane alta tensione immagazzinata. Attendere almeno 20 minuti e verificare che il LED di carica sul pannello frontale dell'amplificatore sia completamente spento prima di toccare i collegamenti dei terminali.

1
Orientamento verticale: Montare l'amplificatore servo in verticale su un pannello di montaggio piano e non infiammabile all'interno di un quadro di controllo sigillato. Lasciare uno spazio libero minimo di 40mm sopra e sotto l'alloggiamento e di almeno 10mm su entrambi i lati, per garantire un flusso d'aria forzato senza ostacoli attraverso i canali di raffreddamento.
2
Collegamento di terra: Collegare il terminale di terra di protezione (PE) del drive alla barra collettrice principale in rame dell'armadio utilizzando un cavo in rame a bassa impedenza e di sezione adeguata. Non collegare in cascata i terminali di terra tra amplificatori adiacenti.
3
Terminazione dei cavi: Assicurarsi che tutti i terminali di alimentazione siano serrati alla coppia specificata dal produttore. I collegamenti allentati causano un surriscaldamento localizzato e il deterioramento della morsettiera in presenza di correnti operative nominali continue.

FAQ

Qual è la differenza principale tra MR-J3-700A4 e MR-J3-700B4?

L'MR-J3-700A4 utilizza tensioni di ingresso analogiche standard e interfacce per treni di impulsi per il controllo, mentre l'MR-J3-700B4 è progettato per il controllo tramite rete di comunicazione in fibra ottica SSCNET III. Non possono essere sostituiti direttamente senza modificare l'interfaccia del controller.

Quali codici di allarme sono generalmente associati a guasti termici o di sovratemperatura su questa unità?

Gli allarmi termici comuni includono AL.30 (sovratensione rigenerativa / surriscaldamento del freno), AL.45 (surriscaldamento del circuito principale) e AL.E9 (blocco della ventola di raffreddamento del circuito principale). Quando si verificano, controllare lo spazio libero per la ventilazione e la configurazione del freno dinamico.

Come si elimina un guasto AL.30 persistente sull'MR-J3-700A4?

Assicurarsi che il ciclo di lavoro rigenerativo rientri nei limiti. Se la capacità interna viene superata, collegare una resistenza di frenatura rigenerativa esterna tra i terminali P+ e C dopo aver rimosso fisicamente il ponticello installato in fabbrica tra PR e C.

Questo servoazionamento supporta sia l'alimentazione di controllo trifase sia quella monofase?

Sì. Il circuito principale richiede un'alimentazione trifase da 380 V a 480 V CA, mentre il circuito di controllo funziona con un'alimentazione monofase separata da 380 V a 480 V CA per mantenere il controllo logico anche quando il circuito principale ad alta tensione è isolato.
