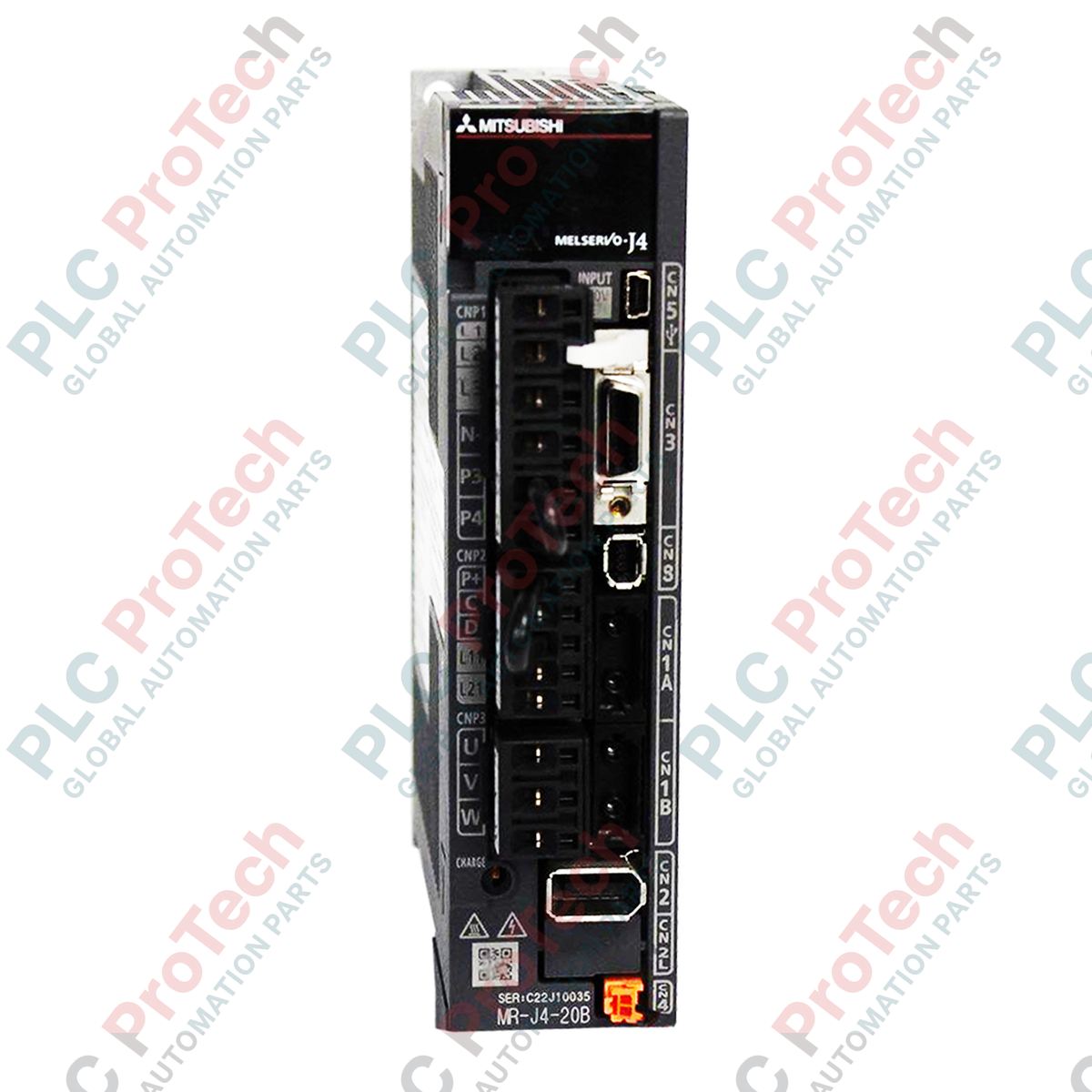

Amplificatore per servomotore serie MELSERVO-J4 Mitsubishi Electric MR-J4-20B

SKU MR-J4-20B

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: MR-J4-20B

  • Country of origin:United States

  • Product Type: Amplificatori servo

  • Payment: T/T, Western Union

  • Weight: 800g

  • Dimensions: 220 mm x 180 mm x 100 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per il controllo del movimento ad alta precisione, l'amplificatore servo Mitsubishi Electric MR-J4-20B offre funzionalità avanzate di posizionamento e sincronizzazione nella piattaforma MELSERVO-J4. Utilizzando la comunicazione SSCNET III/H ad alta velocità, questo amplificatore da 0.2 kW elabora comandi sincroni con cicli fino a 0.222 ms, consentendo operazioni precise a circuito chiuso. La funzione Safe Torque Off (STO) integrata offre funzionalità di sicurezza conformi alla norma EN ISO 13849-1 Categoria 3 PL e e alla norma IEC 61508 SIL 3. Configurato con algoritmi avanzati di autotuning e filtri di soppressione delle vibrazioni a più stadi, questo amplificatore compensa la risonanza meccanica nelle installazioni automatizzate altamente dinamiche.

Caratteristiche

  • Interfaccia SSCNET III/H: sistema bus ottico ad alta velocità che offre una trasmissione immune ai disturbi con cicli di comunicazione fino a 0.222 ms.
  • Safe Torque Off (STO): funzioni di sicurezza hardware integrate che garantiscono la conformità alle direttive internazionali sulle macchine fino a SIL 3 e PL e.
  • Controllo adattivo della soppressione delle vibrazioni II: si adatta dinamicamente alle frequenze meccaniche variabili per eliminare le microvibrazioni e la risonanza del carico.
  • Configurazione flessibile degli ingressi: le variazioni di tensione consentite permettono il funzionamento con sistemi di alimentazione CA monofase e trifase da 200 V a 240 V.
  • Diagnostica integrata: funzioni interne di registrazione degli azionamenti e diagnostica della macchina che monitorano i parametri prestazionali tramite l'interfaccia MR Configurator2.

Applicazioni

  • Apparecchiature ad alta velocità per l'assemblaggio di semiconduttori e il posizionamento pick-and-place.
  • Giunti robotici coordinati su più assi e sistemi a portale per il confezionamento.
  • Tavole di posizionamento lineare ad alta precisione e macchinari per la formatura dei metalli.

Specifiche tecniche

Parametro Valore / specifica
Produttore Mitsubishi Electric
Numero di modello MR-J4-20B
Serie MELSERVO-J4
Potenza nominale del motore 0.2 kW (200 W)
Tensione nominale di uscita CA trifase 170 V
Corrente nominale di uscita 1.5 A
Alimentazione del circuito principale Alimentazione del circuito principale: CA trifase o monofase da 200 V a 240 V, 50 Hz / 60 Hz
Alimentazione del circuito di controllo Alimentazione del circuito di controllo: CA monofase da 200 V a 240 V, 50 Hz / 60 Hz
Metodo di controllo Sistema di controllo PWM a onda sinusoidale e controllo della corrente
Resistore di frenatura rigenerativa integrato 10 W
Tempi di ciclo SSCNET III/H 0.222 ms, 0.444 ms, 0.888 ms
Norme di sicurezza EN ISO 13849-1 Cat 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3
Grado di protezione IP20 (struttura aperta con raffreddamento naturale)
Temperatura di esercizio Da 0 a 55 degC (senza congelamento)
Umidità di esercizio 90% UR o inferiore (senza condensa)
Peso netto del prodotto 0.8 kg
Peso di spedizione (calcolato) 2.0 kg
Dimensioni dell'imballaggio (calcolate) 220 mm x 180 mm x 100 mm

Connessioni e interfacce

Connettore / morsettiera Assegnazione funzione / circuito
L1, L2, L3 Terminali di ingresso dell'alimentazione principale (il collegamento monofase richiede la connessione di L1 e L2)
L11, L21 Terminali di ingresso dell'alimentazione del circuito di controllo (CA monofase 200-240 V)
U, V, W Terminali di uscita dell'alimentazione del servomotore (abbinarli direttamente alle fasi del cavo di alimentazione del motore)
CN1A / CN1B Porte del connettore in fibra ottica SSCNET III/H per il cablaggio della rete bus
CN2 Connettore dell'interfaccia dell'encoder del servomotore
CN3 Connettore dei segnali I/O (ingressi/uscite digitali e monitor analogici)
CN8 Collegamento dell'ingresso del segnale di sicurezza Safe Torque Off (STO)

Modelli alternativi e compatibilità

L'MR-J4-20B funziona come sostituto diretto degli amplificatori MR-J3-20B legacy. Sebbene includa modalità di compatibilità J3, i parametri devono essere inizializzati e scaricati tramite MR Configurator2 per mappare correttamente le funzioni sulle strutture di rete legacy. Tenere presente che il funzionamento in modalità J3 disabilita alcune funzioni diagnostiche dell'MR-J4, come i profili di risposta dell'encoder ad alta risoluzione.

Problemi applicativi e note ingegneristiche

Il funzionamento dell'unità con un ingresso CA monofase aumenta il carico di corrente sul ponte raddrizzatore interno. Assicurarsi che il dimensionamento dei circuiti di controllo e delle linee di ingresso corrisponda alle specifiche monofase ed evitare di azionare il motore continuamente alla coppia nominale di picco per limitare l'accumulo di calore nel circuito raddrizzatore. Mantenere distanze laterali di almeno 10 mm quando più unità sono montate affiancate, per prevenire guasti dovuti al sovraccarico termico (AL.46).

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che i cavi in fibra ottica collegati a CN1A/CN1B mantengano un raggio di curvatura superiore a 25 mm. Le curvature strette causano il degrado del segnale, con conseguenti timeout casuali della comunicazione ed errori AL.37. Inoltre, se la funzione Safe Torque Off (STO) non è integrata in un sistema di sicurezza, il connettore di cortocircuito deve rimanere saldamente inserito nella porta CN8 per consentire il normale funzionamento dell'amplificatore.

Linee guida per l'installazione

AVVERTENZA CRITICA:

Prima di eseguire qualsiasi operazione di installazione, cablaggio o manutenzione su questo amplificatore, assicurarsi che l'alimentazione principale sia completamente scollegata. Attendere almeno 15 minuti dopo lo spegnimento per consentire la scarica dei condensatori interni. Verificare che la spia di carica sia completamente spenta prima di intervenire sui terminali di alimentazione.

1
Montare l'amplificatore servo verticalmente su una piastra posteriore pulita e priva di vibrazioni, all'interno di un quadro di controllo con grado di protezione IP54 o superiore.
2
Collegare il circuito di alimentazione principale a L1, L2 e L3 (trifase) oppure a L1 e L2 (monofase), e l'alimentazione del circuito di controllo a L11 e L21.
3
Collegare i cavi di alimentazione del servomotore ai terminali U, V e W. Verificare che la carcassa del motore sia collegata al terminale di terra di protezione dell'amplificatore.
4
Inserire i cavi della rete ottica in CN1A/CN1B, verificando un innesto meccanico sicuro con scatto, e collegare il connettore dell'encoder a CN2.

FAQ

Il MR-J4-20B può funzionare con alimentazione CA monofase a 200 V?

Sì, supporta sia l'alimentazione CA monofase sia quella trifase da 200 V a 240 V. Per le configurazioni monofase, collegare l'alimentazione in ingresso specificamente ai morsetti L1 e L2.

Cosa indica un guasto AL.37 su questo amplificatore servo?

AL.37 indica un errore di comunicazione SSCNET. In genere è causato da un'eccessiva curvatura delle fibre ottiche (raggio inferiore a 25 mm), da connettori sporchi o da linee di comunicazione scollegate.

Come si può bypassare la funzione di sicurezza STO se non viene utilizzata?

Per disabilitare la funzione STO in assenza di circuiti di sicurezza esterni, lasciare il connettore fittizio originale di cortocircuito inserito direttamente nella porta CN8.

Il MR-J4-20B è compatibile con le reti della serie MR-J3?

Sì. Il MR-J4-20B dispone di una modalità di compatibilità J3 integrata. È necessario utilizzare MR Configurator2 per regolare i parametri e verificare la configurazione della modalità di trasmissione prima dell'integrazione online.
